信頼性の高い配電を実現する高品質リングメインユニットコンポーネント

共通リング本体構成部品

一次回路部品

• 真空遮断器 (VCB)
• ロードブレークスイッチ(LBS)
• ディスコネクター（アイソレーター）
• 接地スイッチ

保護および測定コンポーネント

• 変流器(CT)
• 変圧器 (VT)
• ヒューズ
• 避雷器

制御および表示コンポーネント

• 作動機構
• 連動システム
• 電圧存在インジケーター
• 二次端子台

断熱およびサポートコンポーネント

• 絶縁体
• ブシュ
• 固体またはガス絶縁構造部品

RMU システムのキー スイッチング デバイス

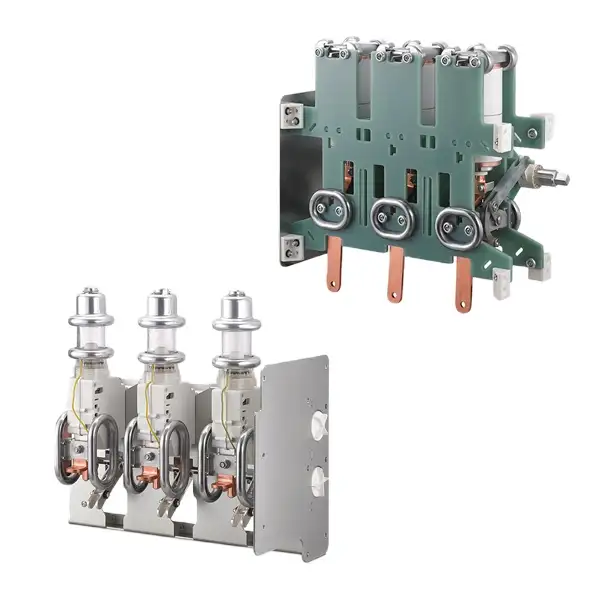

真空遮断器 (VCB)

真空遮断器は、絶縁媒体と消弧媒体の両方として真空を使用します。そのコア接点は真空遮断器内に密閉されています。可動接点が固定接点から離れると、電気アークが発生します。真空環境では、アークは急速に分散し、金属蒸気が凝縮するにつれて消えます。アークは電流ゼロで自然に消え、絶縁耐力はすぐに回復します。

用途: VCB は、高い遮断容量、頻繁な操作能力、および低いメンテナンス要件を特徴としています。これらは、電力線および機器の保護および制御のために 3 ～ 10kV 配電システムで広く使用されています。通常の負荷電流と短絡障害電流の両方を遮断し、過負荷、短絡、低電圧保護を提供します。 VCB は、引き出し式開閉装置と固定式開閉装置の両方に取り付けることができます。

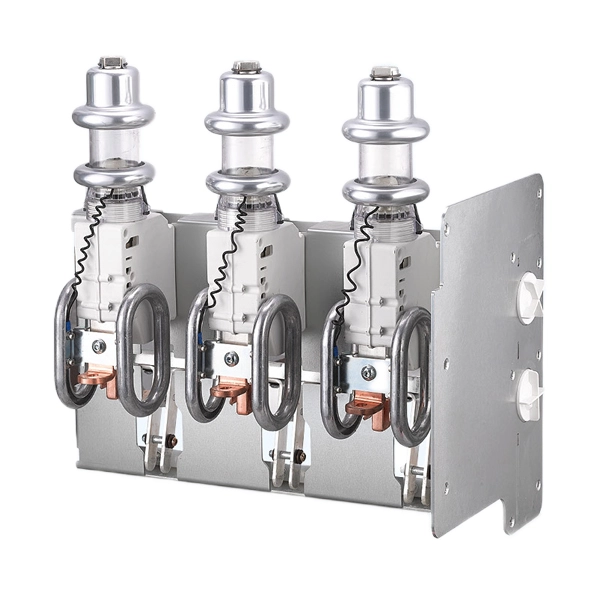

ロードブレークスイッチ(LBS)

負荷遮断スイッチは、断路器と回路ブレーカーの間に配置されるスイッチング デバイスです。簡単な消弧機構を備えており、通常の負荷電流および過負荷電流の開閉は可能ですが、短絡事故電流の遮断はできません。切断後は、通常、目に見える分離ギャップが形成されます。

用途: LBS は、通常の負荷条件下で電気回路をスイッチングするために使用されます。故障電流を遮断できないため、通常は短絡保護を提供する高電圧ヒューズと併用されます。 10kV 以下の配電システムで変圧器制御用に広く使用されています。

ディスコネクター

断路器はシンプルな構造です。その主な特徴は、開いた後にはっきりと見える絶縁ギャップであり、メンテナンス中に電気機器が電源から安全に絶縁されることを保証します。消弧能力がないため、負荷条件下で動作させてはなりません。

用途:主にメンテナンスまたは検査中に使用され、機器と通電システム間の確実な絶縁を確保し、明確で目に見える安全分離ポイントを提供します。

開閉装置の比較

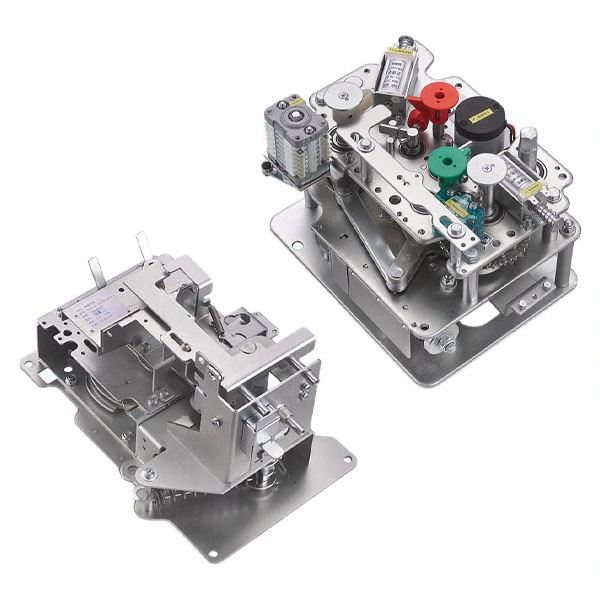

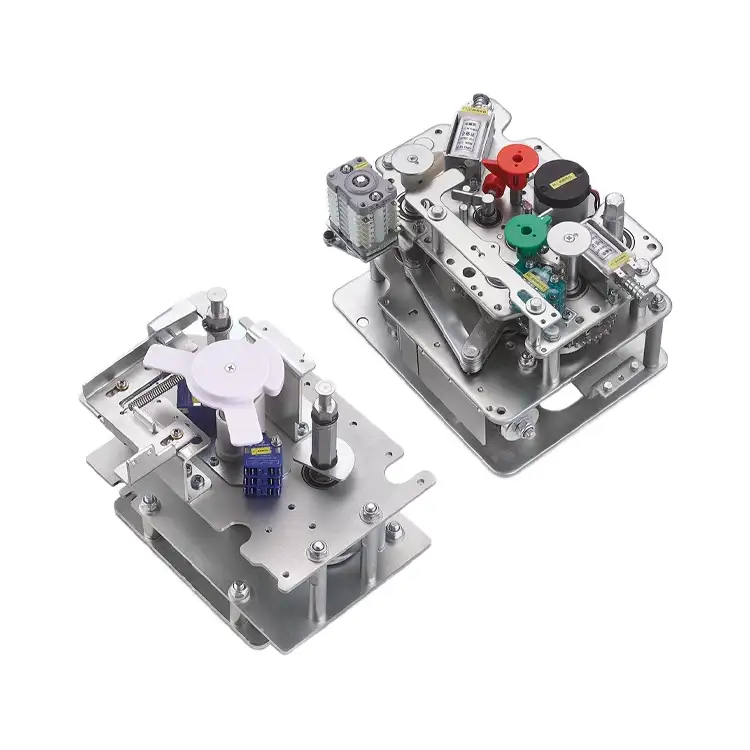

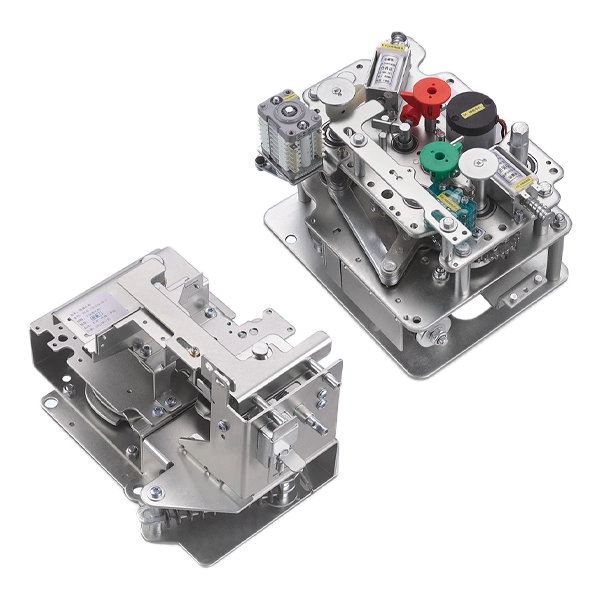

作動機構

操作メカニズムは重要な実行単位です。リング本体の構成部品、メインスイッチの開閉動作と接地スイッチの駆動を担当します。機械的、電磁的、または蓄積されたばねエネルギーを正確な機械的動きに変換し、信頼性の高いスイッチング性能を保証します。

一般的なタイプの操作メカニズム

• バネ式機構:最も広く使用されているタイプで、バネにエネルギーを蓄え、迅速かつ確実な動作を実現します。
• 磁気機構：シンプルな構造で信頼性が高く、メンテナンスの手間がかかりません。
• 手動メカニズム:基本的な配信システムのバックアップまたは低コストのソリューションとして使用されます。

RMU ユニットの種類と動作メカニズム

引込み式開閉装置と RMU の比較
