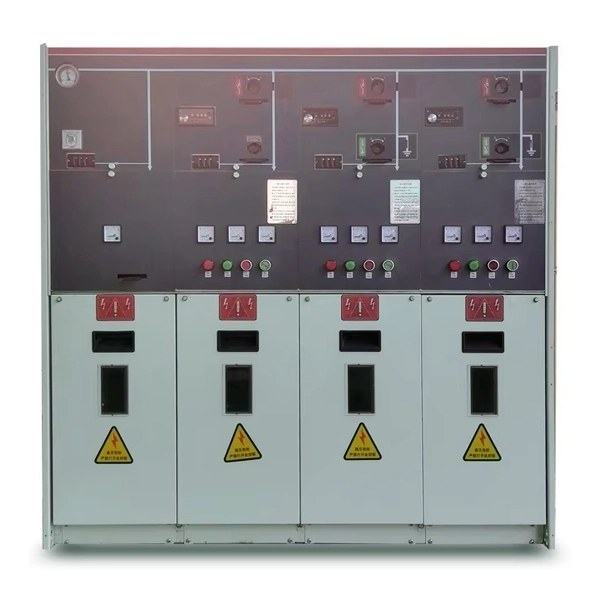

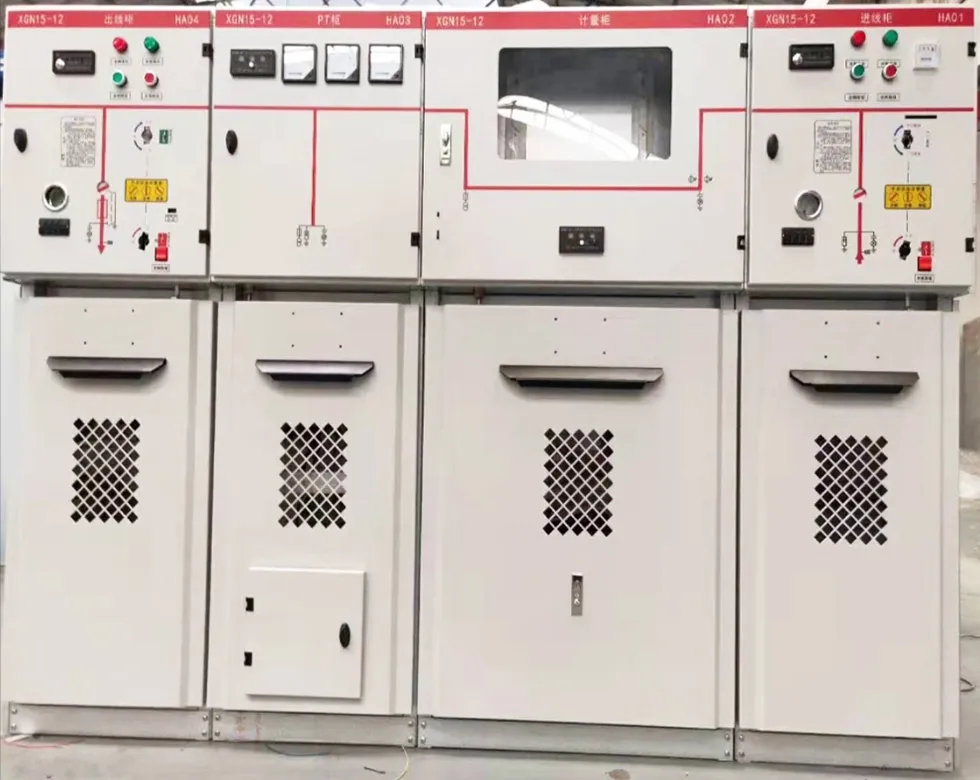

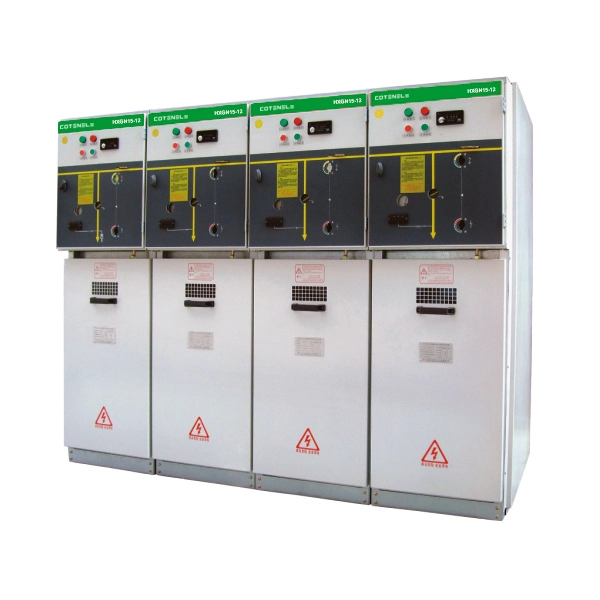

11KV高圧リング本体MVパネル

11KV 高圧リングメインユニット MV パネルは、主に屋内または屋外の変電所に設置され、通常は変圧器の制御に使用されるコンパクトな配電開閉器です。 Cotenele は、中国国家電力網と南方電力網の主要サプライヤーの 1 つです。当社が生産するリング本体は、主に環境配慮型リング本体とガス絶縁リング本体があります。 HXGN15-12はガス絶縁RMUで、このモジュラーリングメインユニットは、シンプルな構造、柔軟な操作、信頼性の高いインターロック、簡単な設置、自由な組み合わせを備えています。空港や鉄道など、配電の高度な自動化が必要な場面に適しています。

お問い合わせを送信

製品説明

Coteneleは中国のRMUの最も重要なメーカーの1つであり、当社が製造したHXGN15-12コンパクトリングメインユニットは市場で広く人気があります。HXGN15-12 11KV高圧リングメインユニットMVパネルは、通常三相11kV、50Hzの配電システムに使用される固定タイプの金属密閉リングメインユニットです。この HXGN15-12 RMU は、独立したバスバーと開閉装置コンパートメントを備えたモジュラー構造と、負荷遮断スイッチが開いたときに開閉装置を隔離するシャッター機構を備えており、安全なメンテナンスが保証されます。パッファタイプのロードスイッチは信頼性の高い遮断を提供し、操作機構 (手動またはモーター駆動) には包括的な「5 防止」インターロックが含まれています。前面から背面への三相配置により、設置面積が最小限に抑えられます。コンポーネントは簡単に交換でき、ユニットには火災や爆発の危険はありません。リングネットワークや小型変電所などの端末アプリケーションに適しています。

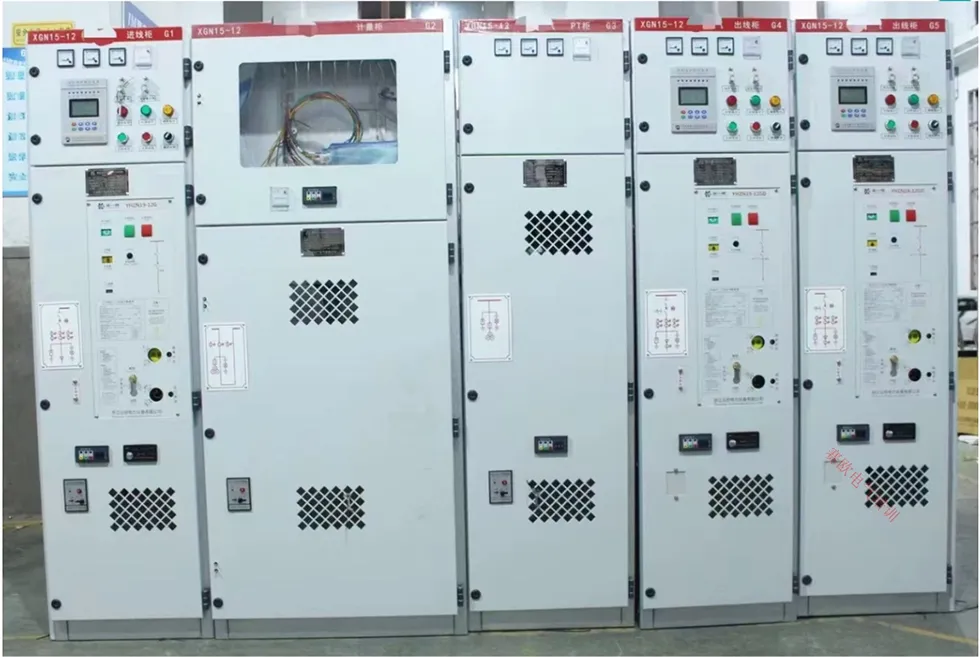

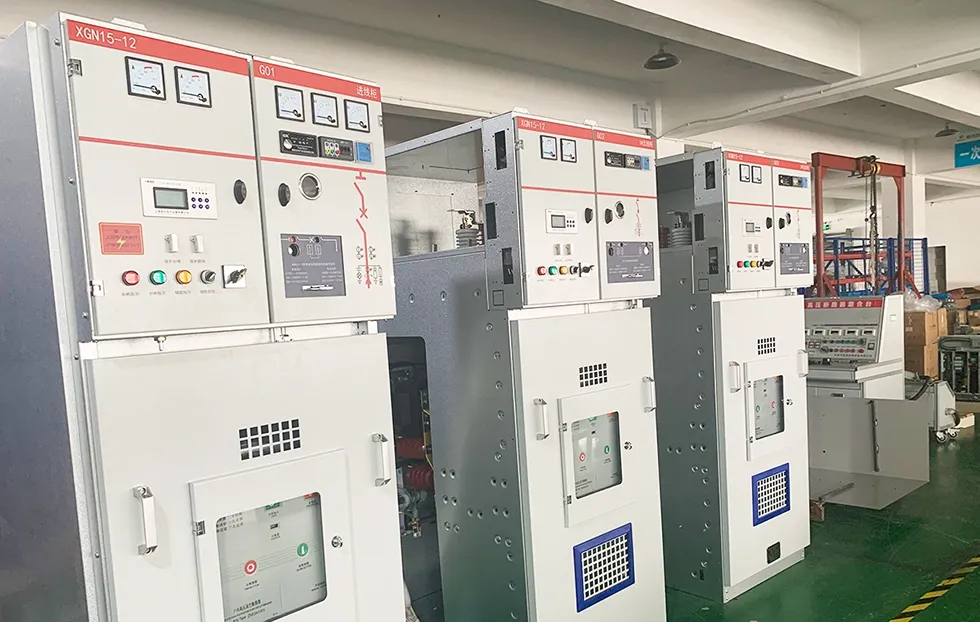

11KV Medium Voltage Ring Main Unit MV Panels

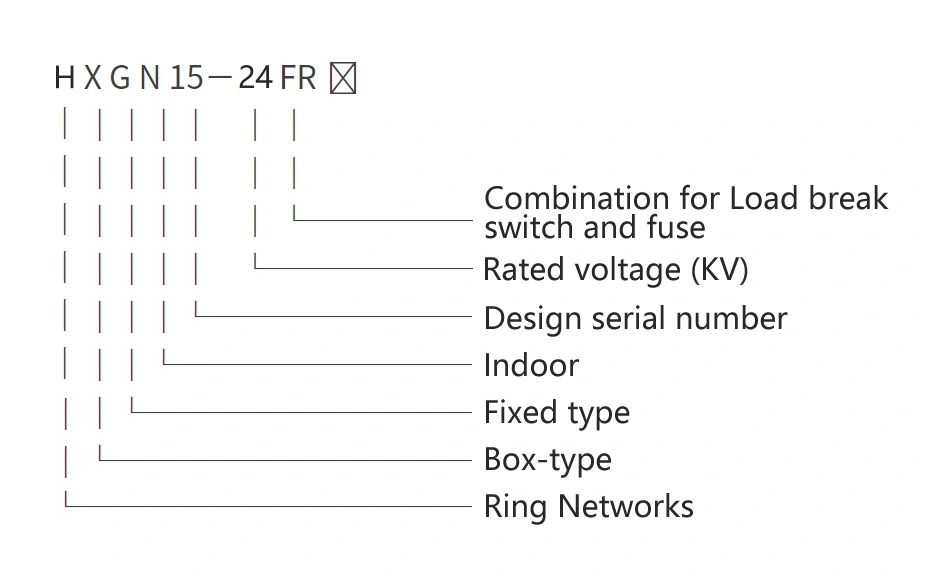

モデルと意味

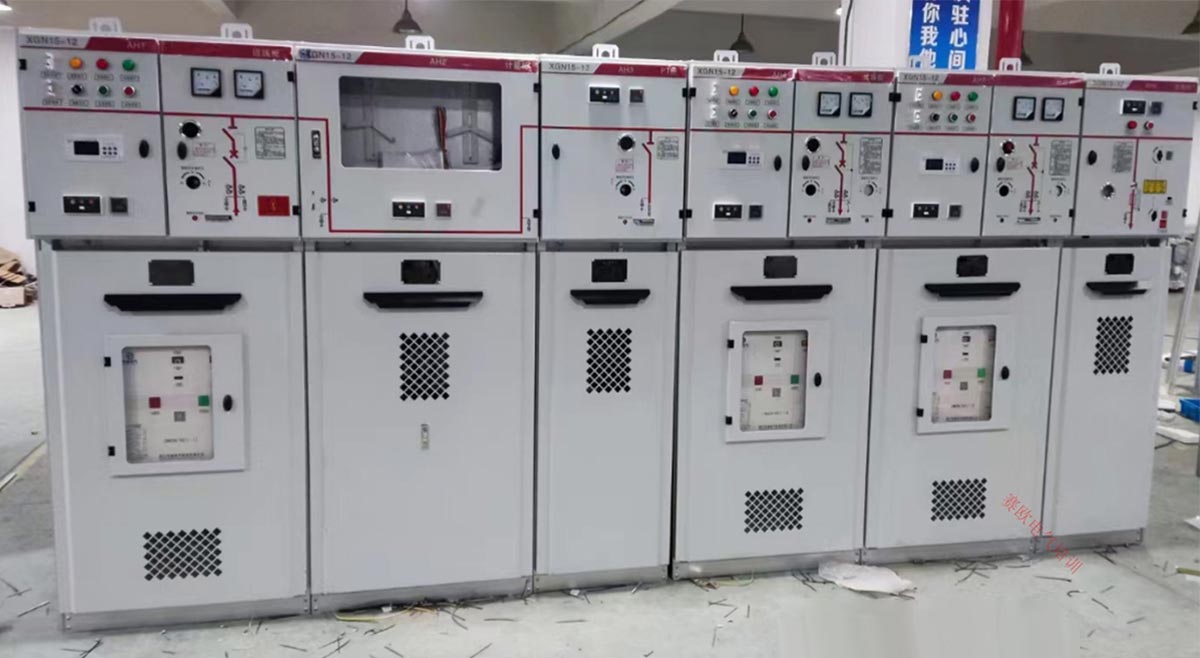

11kv Medium Voltage Ring Main Unit Mv Panels

主な技術パラメータ

アイテム	ユニット	HXGN15-12(F)	HXGN15-12(F、R)
定格電圧	kV	11（12）	11（12）
定格電流	A	630	630
定格周波数	Hz	50	50
電源周波数耐電圧1min	kV	42	42
雷インパルス耐電圧	kV	75	75
定格ピーク耐電流	kA	50	50
定格短時間耐電流	kA	20	20
無負荷変圧器遮断容量	kVA	1250	1250
閉環遮断電流	A
主回路耐量	μΩ	≤80	≤80
転写電流	A	1700	1700
定格短絡遮断電流	kA	31.5	31.5
定格短絡電流	kA	50	500
保護等級		P3X	P3X

RMUの主な技術パラメータ

容量(kVA)	50	100	125	160	200	250	31.5	400	500	630	800	1000	1250
ヒューズ電流(A)	10	16	16	16	20	25	31.5	40	50	63	80	80	100

ヒューズ保護変圧器パラメータ

労働条件

1.周囲温度:-25℃〜+40℃;

2. 高度:海抜 1000 メートルを超えない:

3.周囲湿度:日平均 RH ≤ 95%: 月平均 RH ≤ 90%

4.水蒸気圧:日平均RH≤ 2.2kPa;月平均RH≤ 1.8kPa;

5. 周囲環境:火気、爆発の危険性、重大な汚染、化学腐食、振動の激しい場所の禁止

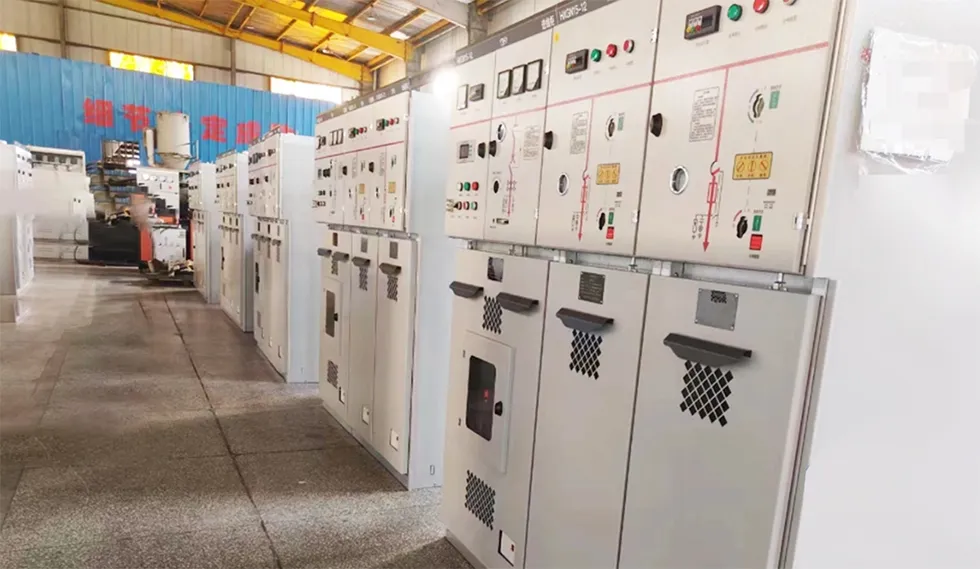

11kv Medium Voltage Ring Main Unit Mv Panels

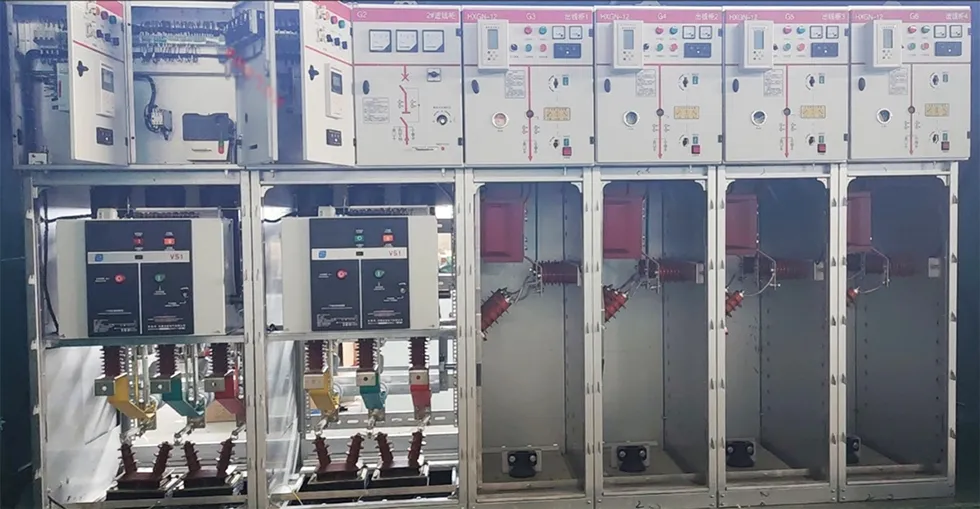

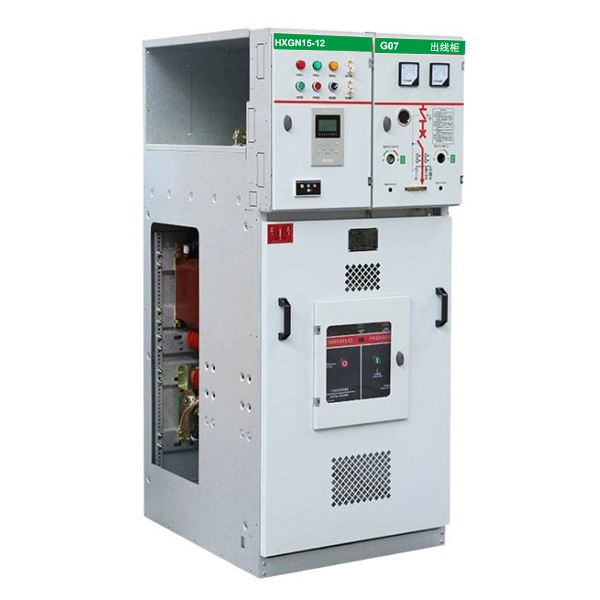

製品構造

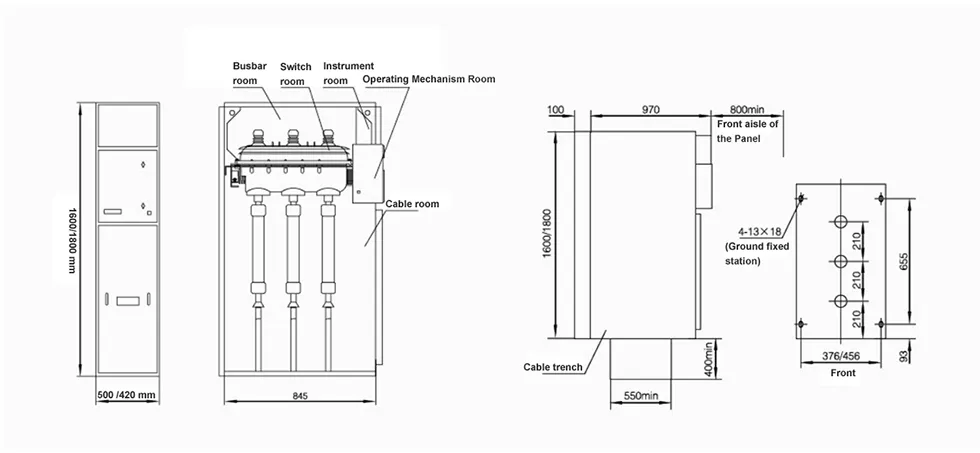

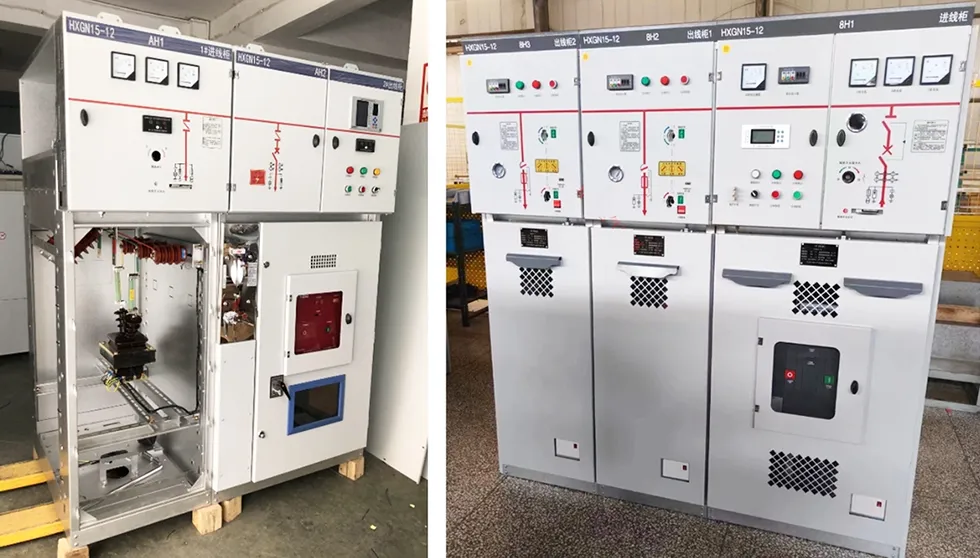

HXGN15-12 11KV高圧リングメインユニットMVパネルは、金属密閉固定筐体構造を採用しています。エンクロージャは通常、リベット留めされた亜鉛メッキアルミニウム鋼板から構築され、通常は上部ユニットと下部ケーブルコンパートメントで構成されます。

ユニットは次の 4 つの機能コンパートメントで構成されます。

区画	位置と構成	主な機能
バスバーコンパートメント	ユニットの上部にあります	メインバスバーを収容し、スイッチギアの列全体を通って電力の収集と配電を可能にします。
メインスイッチの収納部	ユニット中央部	コアスイッチング要素、通常は SF6 ロードスイッチ (FLN36-12D など) または真空ロードスイッチが含まれています
ケーブルコンパートメント	ユニット下部	ケーブル接続用の十分なスペースを提供し、ケーブル接続に対応できます。避雷器や変流器などのコンポーネント
メカニズムの適合性	本体正面上部	スプリング操作機構、機械的インターロック装置、低電圧制御コンポーネントを収容

11kv Medium Voltage Ring Main Unit Mv Panels

動作原理

1. メインスイッチの消弧原理

SF6 ロードブレークスイッチ RMU:スイッチシェルはエポキシ樹脂製で、絶縁材と消弧材として機能するSF6ガスが封入されています。開極時にはパッファ方式の機構によりガス流を発生させてアークを消弧するため、安定した信頼性の高い遮断性能が得られます。

真空ロードブレークスイッチ RMU:真空遮断器を使用しており、真空の高い絶縁耐力によってアークが消えます。このバージョンには、火災や爆発の危険がなく、電気的寿命が長いという利点があります。

2. スイッチとヒューズの組み合わせの保護原理

ロードスイッチはヒューズと組み合わせることができます。いずれかの相ヒューズが切れると、そのストライカが負荷スイッチを開くリンク機構を作動させ、単一操作で短絡電流を遮断して変圧器を保護します。

3. リングネットワークの電源原理

リングメインユニットを柔軟に組み合わせ、拡張してリングネットワーク電源ユニットを構築できます。 1 つの入力回線に障害が発生しても、もう 1 つの入力回線が電力供給を維持できるため、ユーザーブランチの継続的な動作が保証されます。

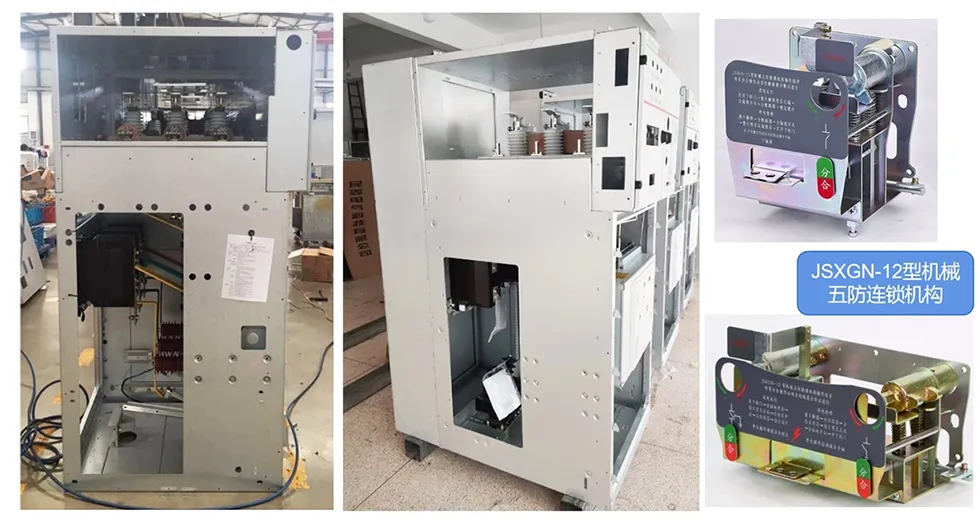

4. セーフティインターロック機構

11kV高圧リングメインユニットMVパネルには、総合的な「5耐」の機械式インターロック装置が装備されています。たとえば、ハッチは負荷スイッチが開き、接地スイッチが閉じた後にのみ開くことができます。ハッチが開いているときは、ロードスイッチを閉じることはできません。

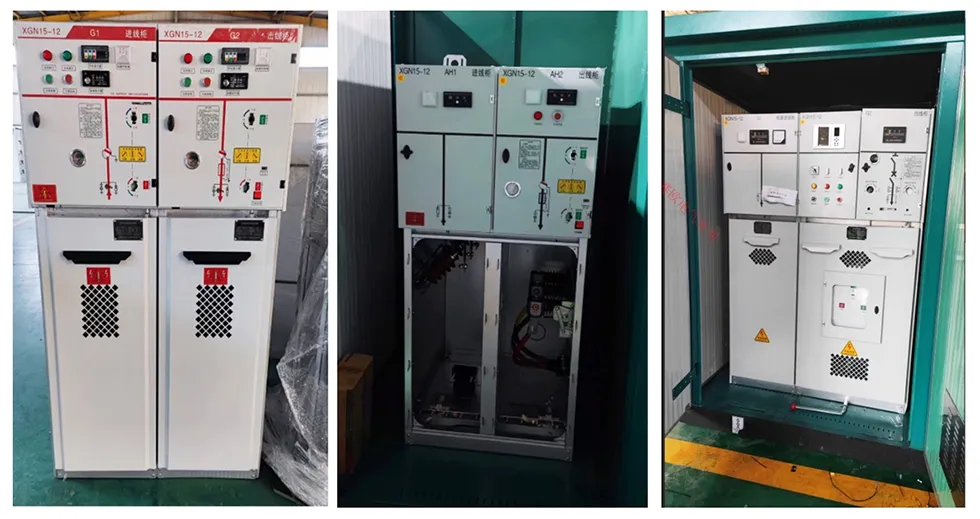

11kv Medium Voltage Ring Main Unit Mv Panels

コテネレを選ぶ理由
