11KV高圧ガス絶縁開閉装置

Cotenele は、中国の配電機器の主要メーカーの 1 つです。当社の製品には、LV および MV 開閉装置、リングメインユニットおよびその内部コアコンポーネントが含まれます。11KV 高圧ガス絶縁開閉装置は、コンパクトな構造で、頑丈で耐久性があり、安全で安定した性能を備えています。都市部の配電、商業ビル、風力発電所や太陽光発電所、スペースが限られた工業用地などで広く使用されています。

お問い合わせを送信

製品説明

ガス絶縁開閉装置はコテネレの主力製品の 1 つです。 11KV 高圧ガス絶縁開閉装置は、回路ブレーカー、断路器、バスバーを含むすべての通電コンポーネントが、絶縁ガスが充填された気密ステンレス鋼タンク内に密閉されている、コンパクトな金属密閉型高圧配電ソリューションです。この完全密閉設計は、湿気、塩霧、粉塵、小動物などの環境要因から優れた保護を提供し、過酷な条件下でも C-GIS が確実に動作することを保証します。

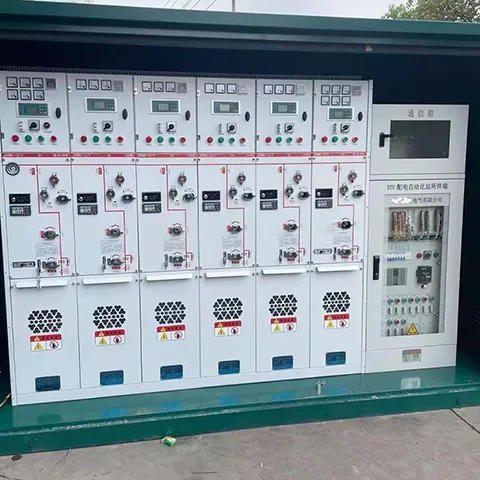

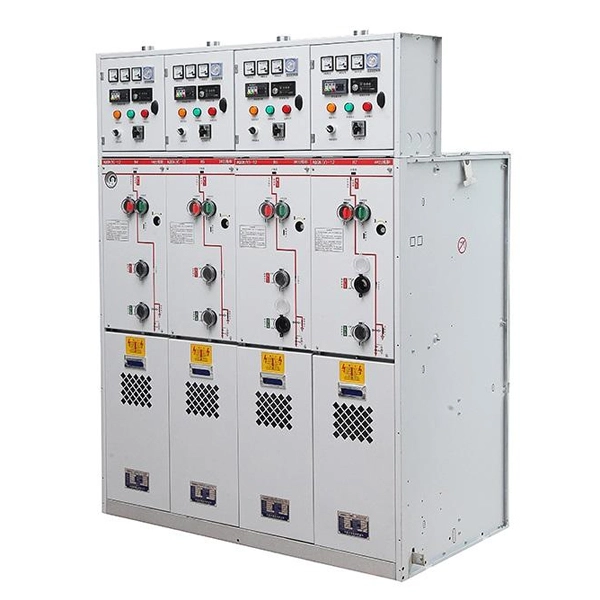

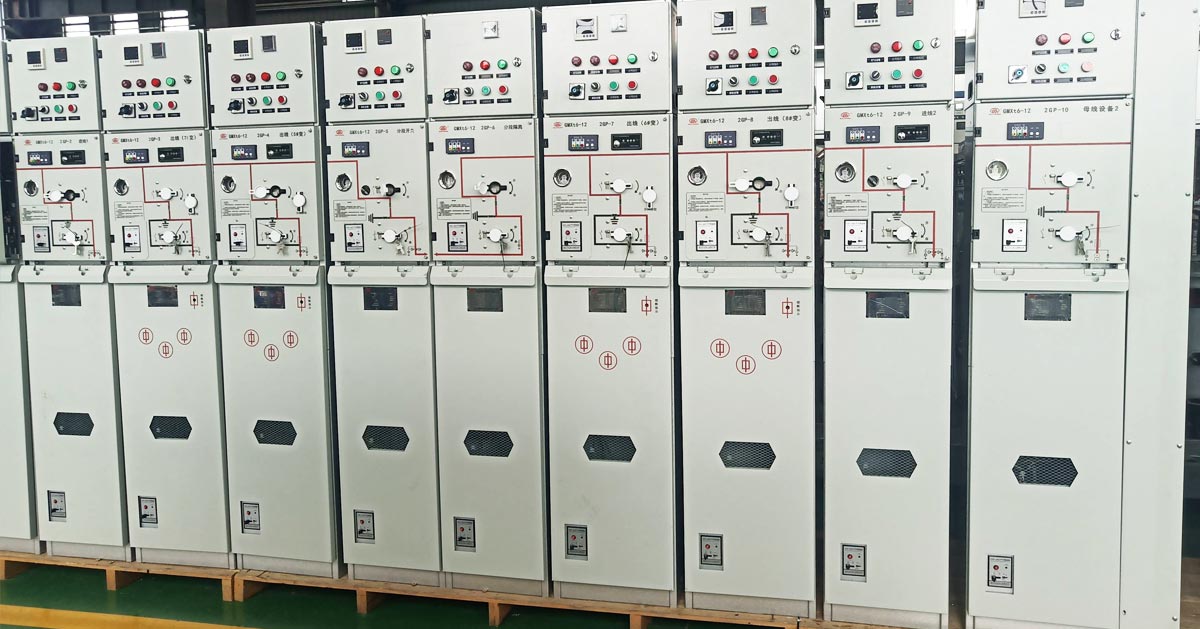

11kv Medium Voltage Gas Insulated Switchgear

C-GIS は、スペースが限られており信頼性が重要である都市の配電ネットワーク、高層ビル、地下変電所、風力発電所、太陽光発電所、産業施設などで広く使用されています。コンパクトさ、堅牢性、低ライフサイクルコストの組み合わせにより、中電圧配電システムに最適な選択肢となっています。

Cotenele の C-GIS 製品は、次の主要な国内および国際標準に準拠しています。

GB/T 11022

GB 3906

IEC 62271-200

IEC 62271-100

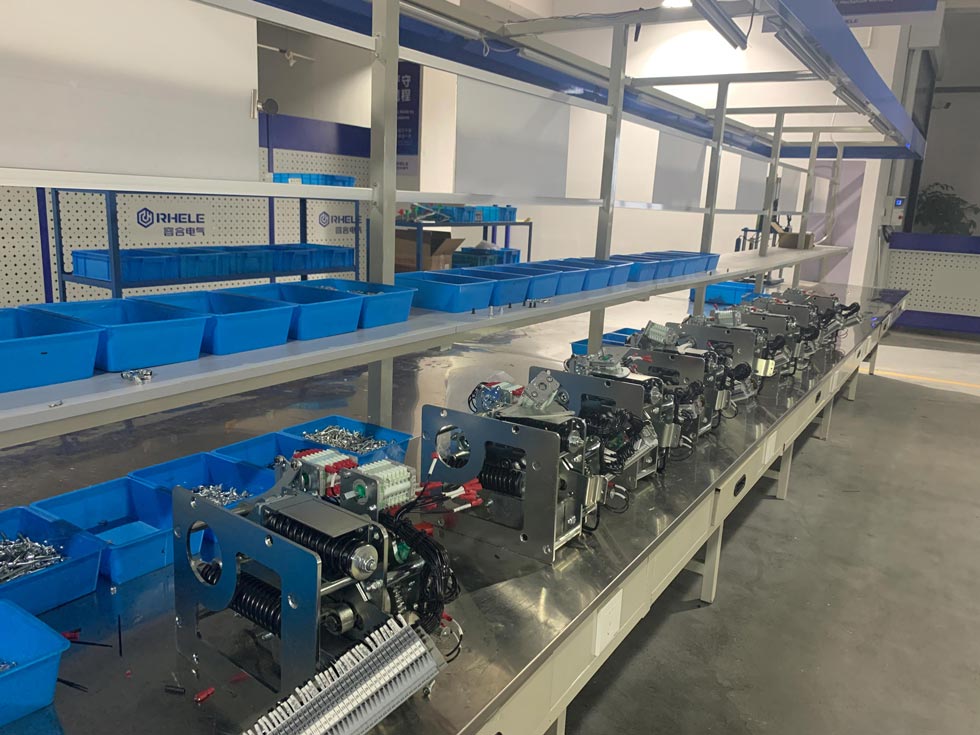

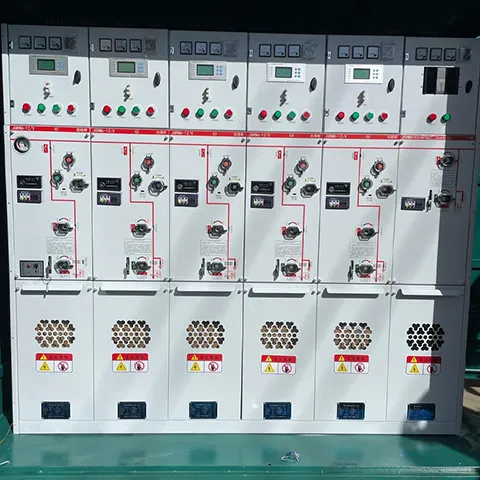

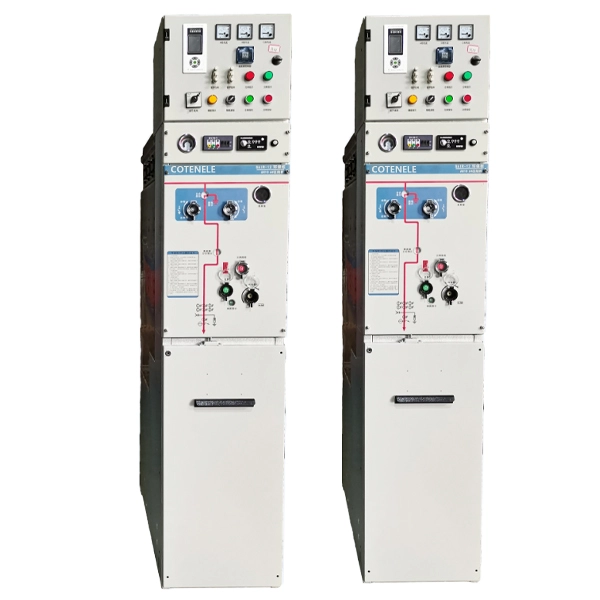

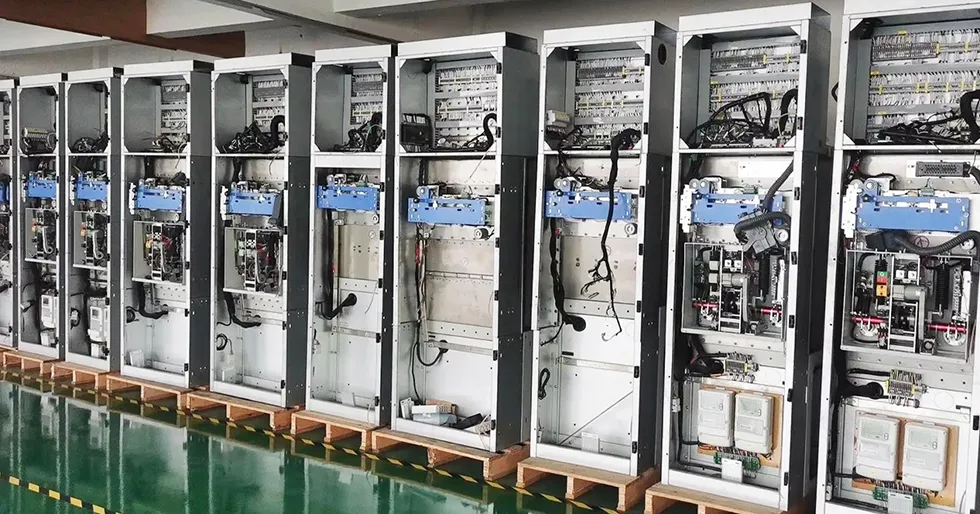

11kv Medium Voltage Gas Insulated Switchgear

ガス絶縁開閉装置の技術パラメータ

パラメータのカテゴリ	パラメータ名	価値	備考
基本的な電気	定格電圧	12KV
	定格周波数	50/60Hz	オプション
	定格電流	630～3150A	特別な設計の場合は最大 4000A
断熱レベル	1min電源周波耐電圧 (相間および接地間)	42KV	絶縁破壊:48KV
	雷インパルス耐電圧(相- 位相と接地)	75KV	絶縁破壊:85KV
	補助回路の電源周波数耐性電圧	2KV	制御回路と補助回路
スイッチング能力	定格短絡遮断電流	25/31.5/40KA	サーキットブレーカー
	定格短時間耐電流 / 間隔	20～40KA/3～4秒
	定格ピーク耐電流	50～100KA	動的安定性
	定格短絡電流	50～100KA
	定格伝達電流 (スイッチヒューズ) 組み合わせ）	1750A
メカニカル&シーリング	機械的寿命(サーキットブレーカー)	≥10,000 回の操作	真空式
	機械的寿命(ロードスイッチ)	≥5,000 操作	SF₆パッファまたはバキューム
	機械的寿命(断路器/アース) スイッチ）	≥3,000 操作	3 ポジションスイッチ
	SF₆ガス定格圧力(ゲージ20℃)	0.02～0.05MPa
	SF₆ガス年間漏洩率	≦0.01%～0.1%	業界をリードする:≤0.01%
保護と安全	ガス室の保護等級	IP67	防塵、一時的な浸漬
	エンクロージャ保護評価	IP4X/IP41	1mm を超える固体の保護
	内部アーク障害耐性	31.5KA/0.5～1s
環境条件	周囲温度	-25℃～+40℃	ご要望に応じてさらに広範囲に対応可能
	高度	≤3000m	1000mを超えるとディレーティング
	相対湿度	1 日の平均 ≤95%	月間平均≤90%
一般的な寸法	幅×奥行き×高さ	～375～600×750～1400×1300～2500mm	電流定格により異なります

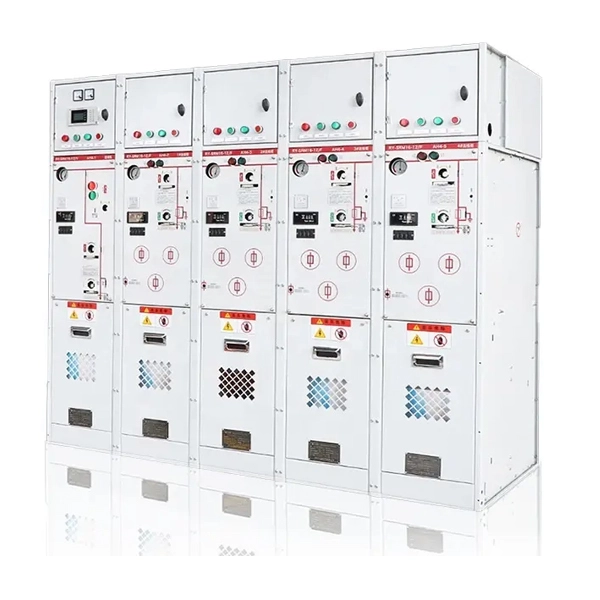

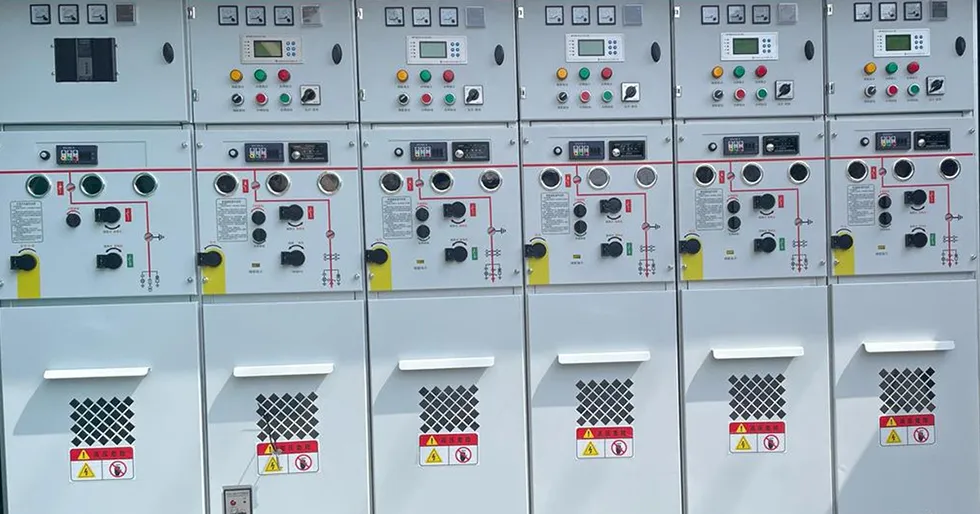

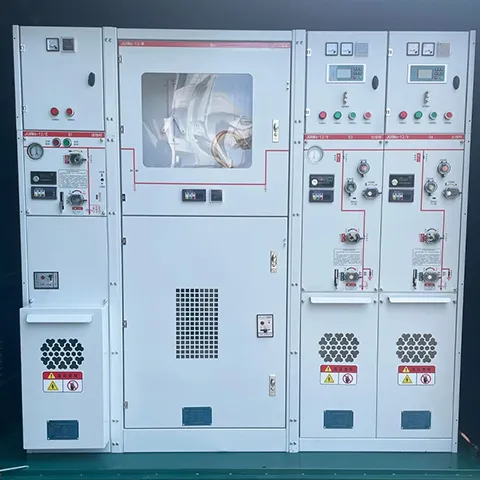

11kv Medium Voltage Gas Insulated Switchgear

ガス絶縁開閉装置の原理は何ですか?

11KV 高圧ガス絶縁開閉装置およびリングメインユニットの主な動作原理は、充電部を外部環境から物理的に隔離することです。

動作原理：ガス絶縁開閉装置やリングメインユニット（遮断器、断路器、バスバーなど）の活電部は、加圧絶縁ガスで満たされた気密ステンレス鋼のガスボックス内に密閉されており、絶縁媒体として従来の空気に代わるものであるため、機器は環境の影響を受けません。

絶縁と消弧: ガスボックス内の絶縁ガス (SF6、N2、乾燥空気など) は優れた絶縁を提供します。回路が開くとアークが発生し、真空遮断器が効率的にアークを消して安全な切断を保証します。

主要コンポーネント: 一般的な C-GIS ユニットは主に、ガスタンク、スイッチング要素 (真空遮断器、断路器など)、操作機構、および低電圧制御室とケーブル室で構成されています。

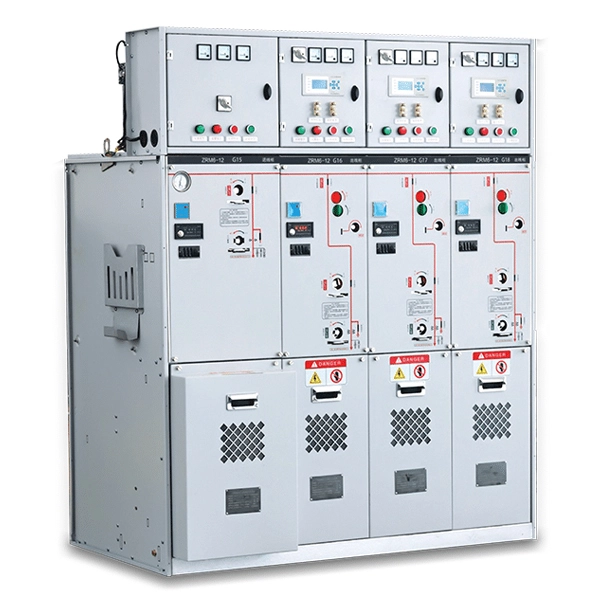

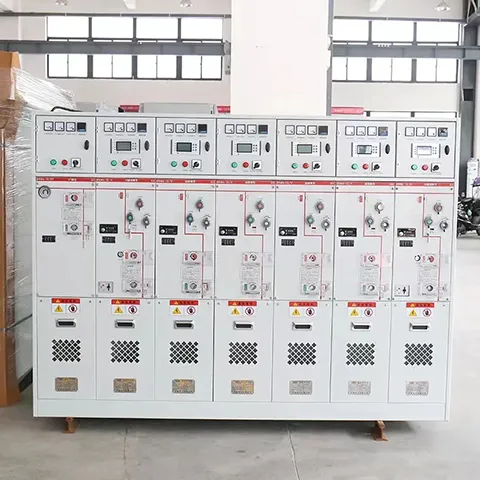

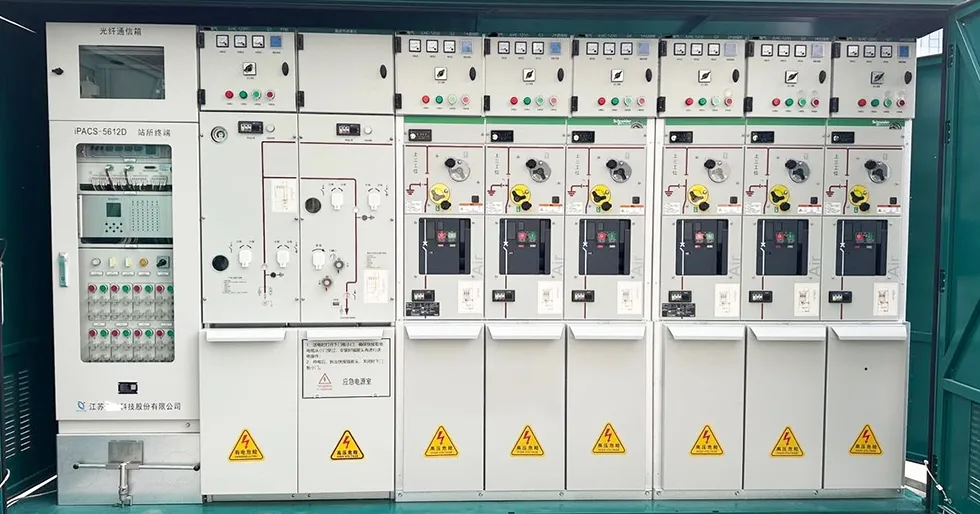

11kv Medium Voltage Gas Insulated Switchgear

ガス絶縁開閉装置やリング本体のメリットは何ですか？

従来の空気絶縁開閉装置と比較して、11KV高圧ガス絶縁開閉装置には多くの重要な利点があります。

まず、加圧絶縁ガスは空気の2～3倍の絶縁耐力を持ちます。SF6、N2、乾燥空気などのこの種のガスを使用すると、絶縁性能が大幅に向上します。より高い電圧レベルでは、この利点はより顕著になり、サイズがよりコンパクトになるという特徴があり、これはより小型で省スペースのデバイスの開発に役立ちます。

第二に、優れた絶縁性能に加えて、加圧ガスによりアーク消弧能力も向上し、回路遮断性能が向上します。

第三に、完全に密閉された気密構造により、開閉装置自体が結露、汚染、小動物、化学汚染物質などの有害な外部環境要因に耐えることができます。したがって、過酷な環境や要求の厳しい環境でも確実に動作できます。 2002 年にドイツのエルベ川で大洪水が発生しましたが、浸水したインフレータブル開閉装置ユニットはすぐに運転を再開し、過酷な環境下でもガス絶縁キャビネットの信頼性と安全性が実証されました。

従来の AIS と比較して、C-GIS はいくつかの側面で大きな利点を示しますが、いくつかの制限もあります

KYN61-40.5 スイッチギアの製品の利点は何ですか?

側面	C-GIS	AIS
サイズとフットプリント	コンパクト：AISの体積の約1/3で、変電所の床面積を大幅に節約できます。	大: 相間および相とグランドのクリアランスのためにかなりのスペースが必要です。
環境適応性	優れた: 完全に密閉され、高い保護等級、結露、汚染、塩霧、小動物に対する耐性があります。過酷な環境 (屋外、海岸、高地) に最適です。	悪い: 開放構造のため、環境条件の影響を受けやすく、湿気の多い場所では結露が発生しやすくなります。
維持費	VeryLow: コアコンポーネントはメンテナンス不要で、手動による検査とメンテナンスの作業が大幅に削減され、ライフサイクルコストが削減されます。	高：定期的な清掃、点検、メンテナンスが必要です。
安全性	VeryHigh:充電部が完全に密閉されており、オペレータの感電リスクを軽減し、高い操作安全性を実現します。	中程度:充電部分が露出しており、一定の安全上のリスクが生じます。
環境親しみやすさ	傾向:従来のSF₆は地球温暖化係数が高いですが、新しい環境に優しいガス(乾燥空気、N₂)が主流になりつつあり、「グリーン」グリッドが可能になります。	より良い:温室効果ガスの排出がない。
初期投資	高：複雑な技術と高い製造精度により、AIS よりも調達コストが高くなります。	下: 成熟したテクノロジー、比較的手頃な価格。
メンテナンス利便性	不便: 内部コンポーネントが見えないため、内部障害の特定と修復が難しくなり、停止時間が長くなります。	Convenient:Components visible, faults easy to locate and replace.
