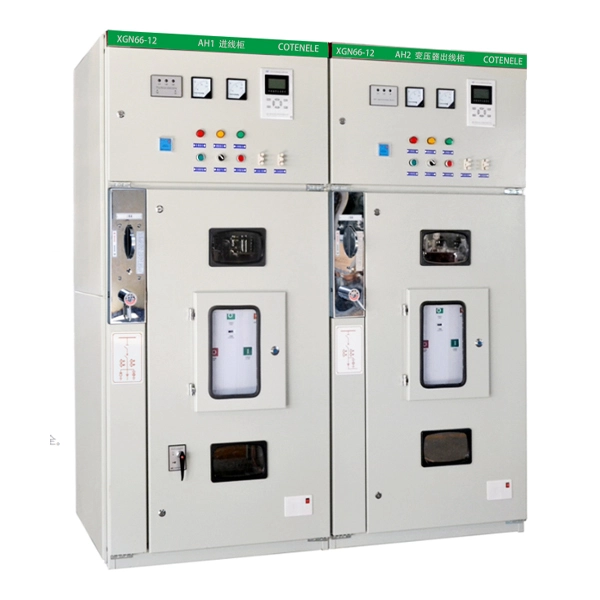

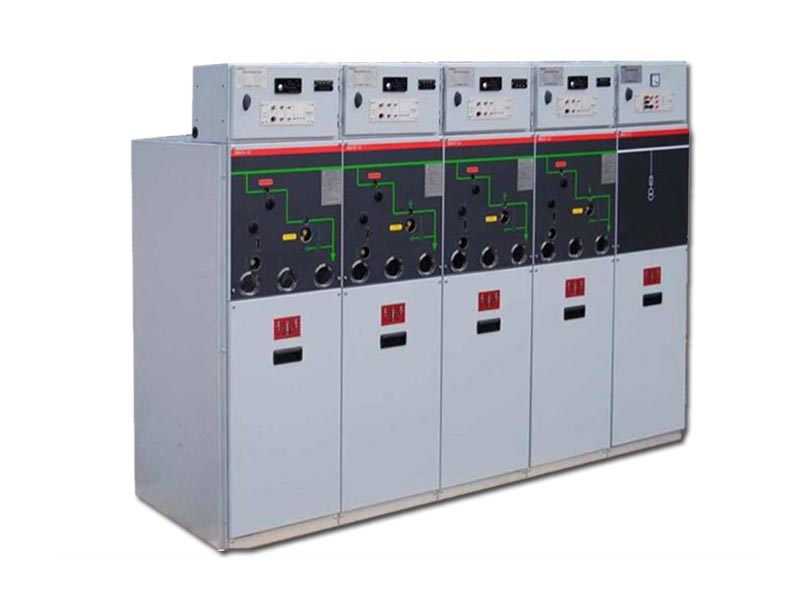

11KV RMU 高圧リングメインユニット MV 開閉装置

Cotenele は、中国における中電圧リングメインユニットとその内部コアコンポーネントの大手メーカーおよびサプライヤーです。当社の中電圧 RMU は主にヨーロッパや中東などの地域に輸出されています。XGN66-12 シリーズ 11KV RMU 中電圧リングメインユニット MV スイッチギヤは、3.6 ～ 40.5 kV、50 Hz の三相電力システム用に設計された屋内固定 AC 金属密閉スイッチギヤです。変電所、産業プラント、高層ビル、住宅コミュニティ、パッド取り付け変圧器などのアプリケーションにおける配電、回路制御、保護に広く使用されています。

もっと見る >> お問い合わせを送信 >>

33KV RMU MV ガス絶縁リング主開閉装置

Cotenele は、中国の State Grid Corporation への HXGN-40.5 シリーズ 33KV RMU MV ガス絶縁リング主開閉装置の主要サプライヤーの 1 つです。当社のリング本体製品は国内販売のみならず、アフリカ、ヨーロッパ、中東など複数の国と地域に輸出されております。 HXGN-40.5シリーズ 35KV高圧リング親機は、50Hz AC三相屋内高圧配電機器です。気候に影響されずに安全に使用できること、設置が容易であること、メンテナンスが最小限で済むこと、コンパクトであることなどの特徴を有しており、ボックス型変電所への設置に適しています。

もっと見る >> お問い合わせを送信 >>

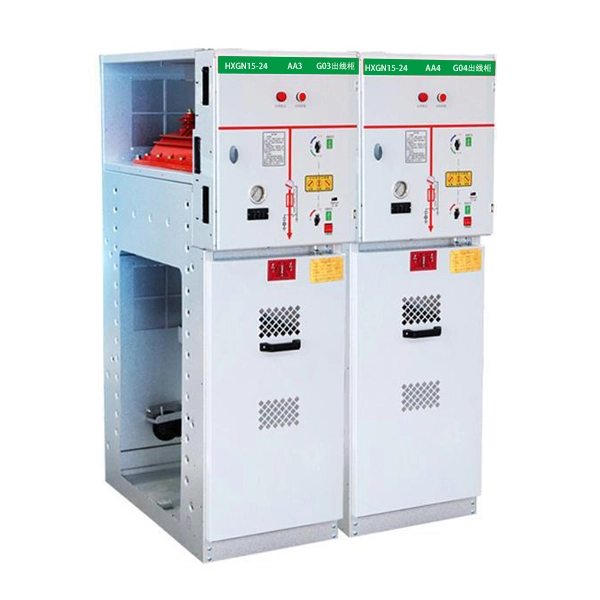

22KV高圧リングメインユニットRMUパネル

Cotenele は中国における高圧リングメインユニットと開閉装置の大手メーカーおよびサプライヤーであり、これら高圧開閉装置の内部コンポーネントもすべて自社で製造しています。 XGN15-24 シリーズ 22KV 中電圧リングメインユニット RMU パネルは、20kV 電圧レベルの配電システムで広く使用されているボックス型固定金属密閉リングネットワークスイッチギヤです。リングメインユニットは、コンパクトな構造、モジュール設計、優れた動作安全性などの特徴を備えており、多くの産業用および民生用配電プロジェクトで広く採用されています。

もっと見る >> お問い合わせを送信 >>

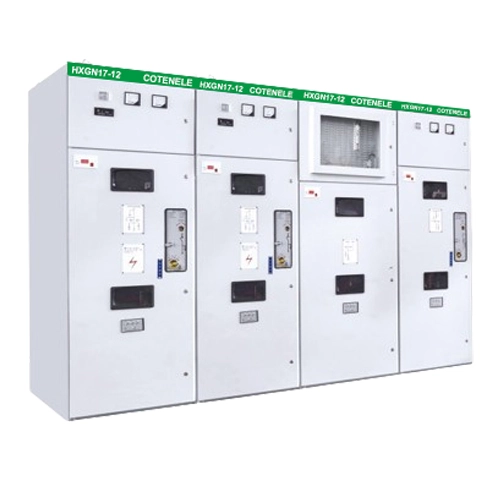

11KV 中電圧 RMU 電気パネル

Cotenele は、中電圧開閉装置とその内部コアコンポーネントのメーカーです。当社の製品には、中電圧パネル、リングメインユニット、真空サーキットブレーカー、負荷遮断スイッチ、操作機構が含まれます。HXGN17-12 シリーズ 11KV 中電圧 RMU 電気パネルは、広く使用されており、技術的に成熟した 10kV 屋内ボックス型固定 AC 金属密閉リングネットワーク開閉装置です。これは主に三相 AC 50Hz、定格電圧 12kV の配電システムで使用され、電気エネルギーの受信、配電、制御、保護を担当し、リングネットワーク電源および端末電源シナリオで広く使用されています。

もっと見る >> お問い合わせを送信 >>

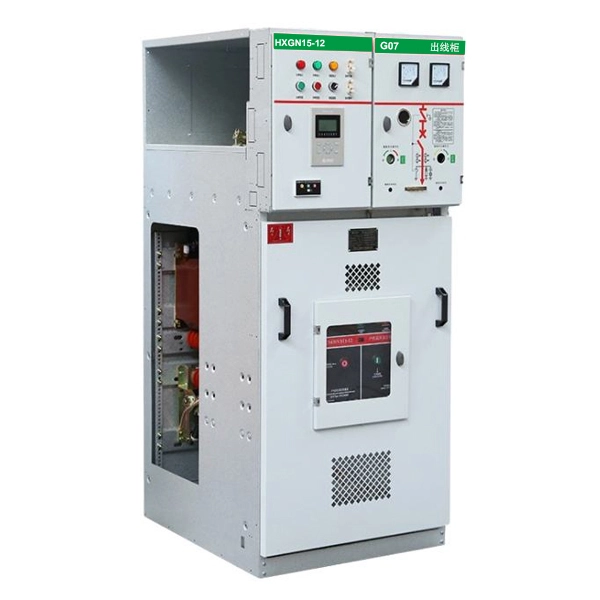

11KV高圧リング本体MVパネル

11KV 高圧リングメインユニット MV パネルは、主に屋内または屋外の変電所に設置され、通常は変圧器の制御に使用されるコンパクトな配電開閉器です。 Cotenele は、中国国家電力網と南方電力網の主要サプライヤーの 1 つです。当社が生産するリング本体は、主に環境配慮型リング本体とガス絶縁リング本体があります。 HXGN15-12はガス絶縁RMUで、このモジュラーリングメインユニットは、シンプルな構造、柔軟な操作、信頼性の高いインターロック、簡単な設置、自由な組み合わせを備えています。空港や鉄道など、配電の高度な自動化が必要な場面に適しています。

もっと見る >> お問い合わせを送信 >>

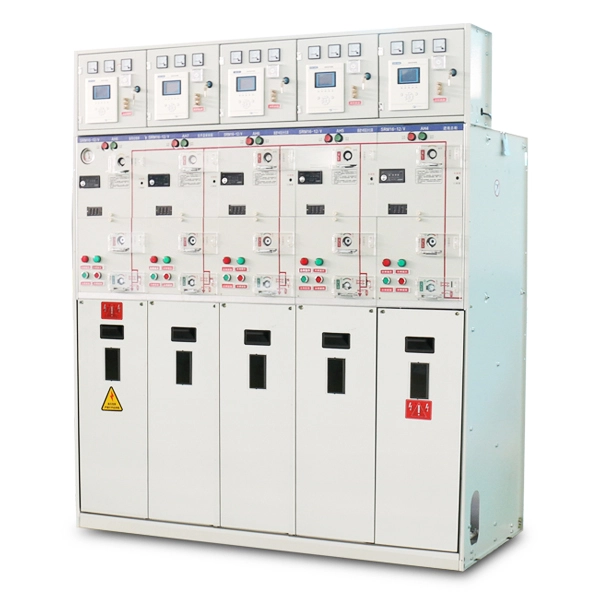

22KV MV ガス絶縁 Gis 開閉装置

コテネレは、電圧レベル 12kV の開閉装置だけでなく、24kV ガス絶縁リングメインユニットを含む、電圧レベル 3.6kV ～ 40.5kV の高圧開閉装置も製造しています。22KV MV ガス絶縁 Gis 開閉装置は、定格電圧 24kv ガス絶縁リングメインユニット (RMU) で、コンパクトで完全に密閉された開閉装置を備えています。この設計により、RMU は環境汚染、湿気、粉塵の影響を受けにくくなり、高い信頼性と安全性が保証されます。

もっと見る >> お問い合わせを送信 >>

リング本体とは何ですか？

リングメインユニット (RMU) は、配電ネットワークで使用される中電圧開閉装置のセットです。ロードスイッチやヒューズなどの主要コンポーネントを金属または非金属の筐体に統合します。

この名前は、高い電源信頼性を提供するリング型配電ネットワークでの一般的な用途にちなんで付けられました。このようなリング構成では、配電線が閉ループを形成し、双方向から電力を供給できるようになります。

回線の一部で障害が発生した場合、障害が発生したセクションを迅速に切り離し、反対側から電力を復旧できるため、停電範囲が最小限に抑えられます。

RMU絶縁タイプ

SF₆ガス断熱タイプ（性能は優れるが温室効果が高く、現在も広く使用されている）
固体絶縁タイプ（環境に優しく安全、SF₆から順次代替）
空気断熱タイプ（低コスト、大型化）
環境に優しいガス断熱タイプ（今後の開発動向）

RMU は、都市配電ネットワーク、商業ビル、工業および鉱山企業、インフラプロジェクト、再生可能エネルギーシステムで広く使用されています。

内部コアコンポーネント

負荷遮断スイッチ（負荷電流の開閉用）
ヒューズ（事故電流遮断用）
接地スイッチ（保守安全用）

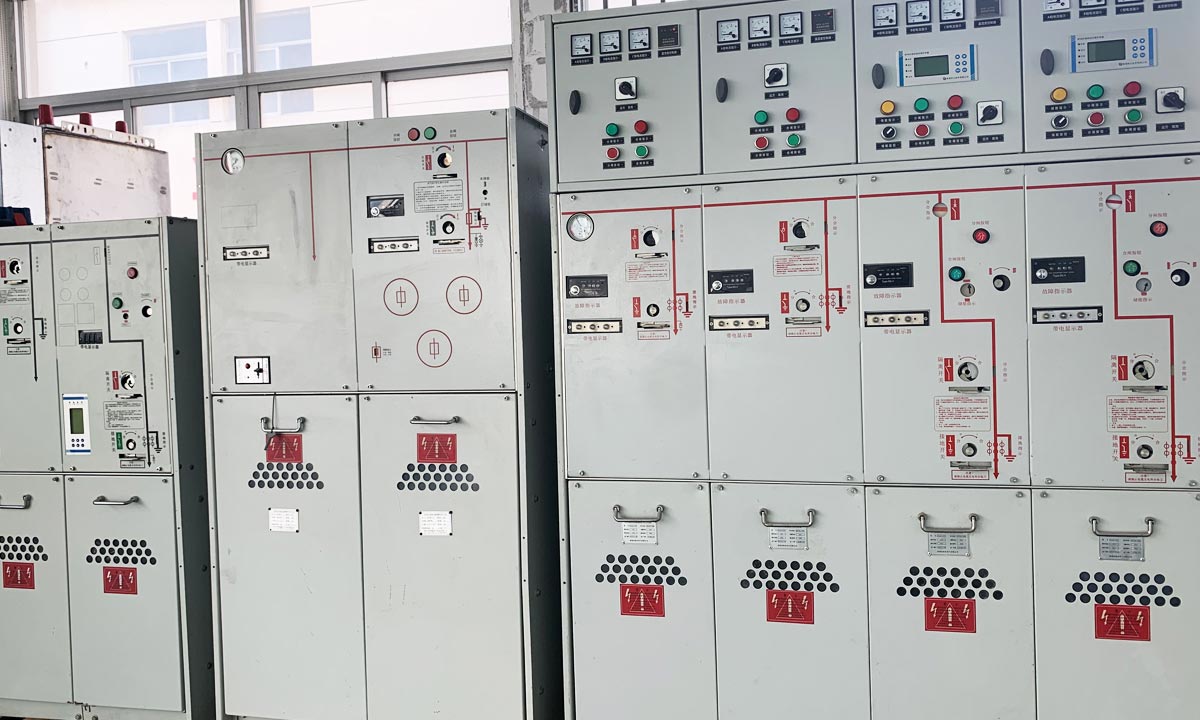

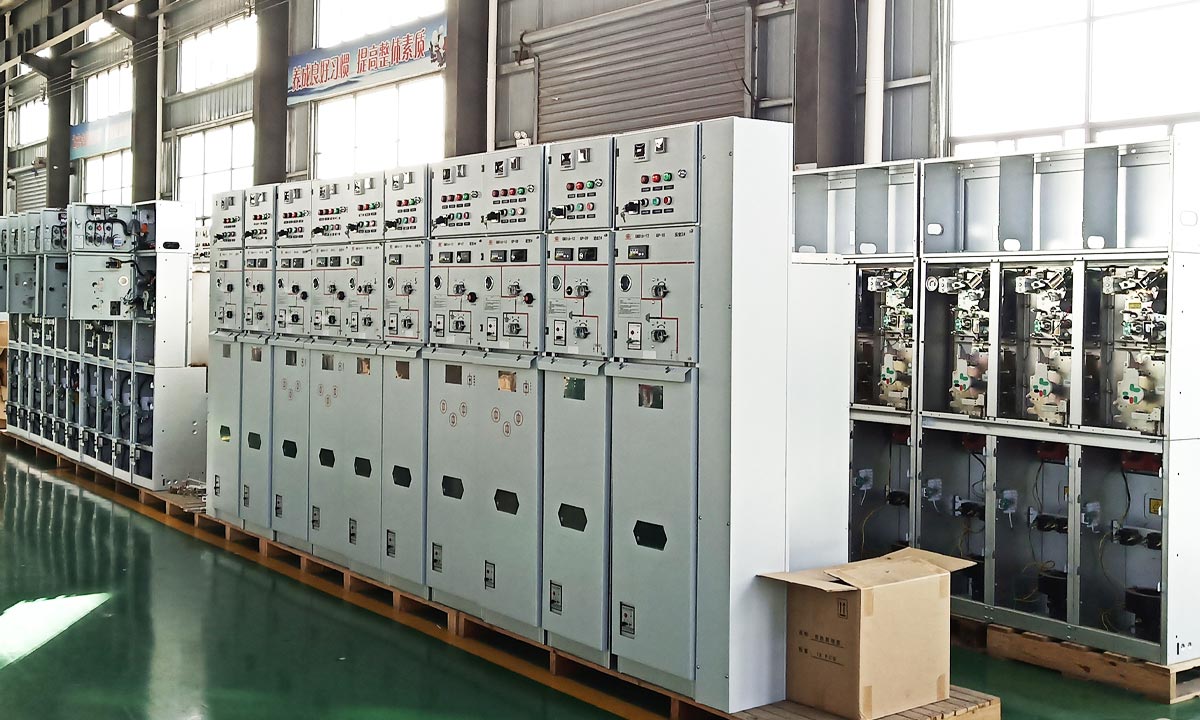

Ring Main Unit

なぜリングネットワークと呼ばれるのでしょうか?

従来の配電システムでは、単一の変電所から放射状の構造で電力が供給されます。障害が発生すると、下流のユーザーは停止を経験します。

リングネットワークは、複数の RMU キャビネットを閉ループ回路に接続します。通常の動作では、システムは開ループ状態で動作し、短絡を形成することなく両方向から電力を供給できます。

障害が発生した場合、障害部分を切り離し、常開点を閉じて逆方向から電力を回復するため、信頼性と柔軟性が向上します。

構造と主要コンポーネント

ロードブレークスイッチ（Cユニット）

通常の負荷電流を安全に開閉できますが、短絡電流を遮断することはできません。

ヒューズ(Fユニット)

変圧器保護のための負荷遮断スイッチと組み合わせることができます。故障状態ではヒューズが作動し、スイッチがトリップします。

サーキットブレーカー (V ユニット)

真空サーキットブレーカーを使用して故障電流を遮断します。通常、受電回路および重要な負荷に使用されます。

完全に絶縁および密閉された設計

最新の RMU は、密閉タンク構造で SF₆ ガスまたは環境に優しいガスを使用します。これにより、コンパクトな設計、高い信頼性、防塵、湿気、汚染に対する耐性が保証されます。

主な応用分野

集合住宅
商業ビル
都市物流ネットワーク
工業団地と工場

リング本体の分類

絶縁媒体別

SF6ガス絶縁タイプ
固体絶縁型
空気断熱タイプ
環境に優しいガス断熱タイプ

タイプ	断熱材	主な特徴	環境ノート
SF₆ 絶縁 RMU	六フッ化硫黄(SF₆)	コンパクト、完全密閉、環境条件の影響を受けず、メンテナンス間隔が長い。	SF₆ は高い地球温暖化係数を持っています。電力会社は代替手段に移行しつつあります。
環境に優しいガス断熱RMU	天然ガスまたは低GWPガス(乾燥空気、窒素、フルオロニトリル/フルオロケトン混合物)	SF₆ユニットと同等のコンパクトな設置面積で環境負荷を大幅に低減	多くの場合、「グリーンガス」または「環境に優しい」RMU と呼ばれます。
空気断熱RMU (AIR)	周囲空気	設置面積が大きく、初期費用が低く、目視検査が容易です。	通常、スペースが重要ではない屋内で使用されます。
固体絶縁RMU	固体誘電体材料(エポキシ樹脂など)	温室効果ガスがなく、湿気や汚染に対して完全に密閉されており、コンパクトでメンテナンスは最小限です。	多くの場合、環境に優しいカテゴリに分類されます。

機能単位別

Cユニット：ロードブレークスイッチユニット
Fユニット：スイッチ・ヒューズ兼用ユニット
Vユニット：真空遮断器ユニット
G ユニット: セクショナライザーまたは分離ユニット

ユニットタイプ	コアコンポーネント	関数
Cユニット	サーキットブレーカー	通常の負荷電流と短絡電流の両方を流し、流し、遮断します。頻繁な障害遮断が必要な場合のフィーダ保護に使用されます。
Fユニット	ロードブレークスイッチ+ヒューズの組み合わせ	負荷遮断スイッチは通常の負荷電流を処理し、ヒューズは短絡保護を提供します。変圧器フィーダユニットに一般的に使用されます。
Vユニット	真空遮断器	C に似ていますが、特に真空遮断器を使用します。高速で信頼性の高い障害クリアが必要なアプリケーションに適しています。
Gユニット	断路器(アイソレータ)	目に見える絶縁と接地を提供しますが、負荷電流や故障電流を遮断することはできません。着信/発信の分離ポイントとして、またはセクショナライズのために使用されます。
SL/Sユニット	ロードブレークスイッチ (スタンドアロン)	通常の負荷電流を開閉しますが、ヒューズは含まれていません。ループ内のリングイン/リングアウトユニットに使用されます。

RMU と金属被覆開閉装置

金属被覆開閉装置は、バスバー、回路ブレーカー、ケーブルセクションに完全に分離されたコンパートメントを使用し、高い安全性と絶縁ポイントの可視性を提供します。

一方、RMU は、信頼性、小さな設置面積、最小限のメンテナンスを必要とする配電ネットワーク向けに設計された、コンパクトで完全に密閉されたシステムです。

特徴	リングメインユニット(RMU)	メタルクラッド開閉装置 (KYN など)
フットプリント	コンパクト、幅は通常 300 ～ 600 mm	より大きい、幅は通常 800 ～ 1000 mm
絶縁	密閉タンク内で主にガス断熱（SF₆ または代替ガス）	目に見えるバスバーで大部分が空気絶縁されている
プライマリスイッチ	ロードブレークスイッチ + ヒューズ (主に)	真空遮断器（主に）
料金	シンプルさとコンパクトさにより低くなります	より高度な保護を備えた、より高いレベル
代表的な役割	二次配電、リングネットワーク、小型変電所	一次配電、変電所フィーダ、大型モータの直接始動
