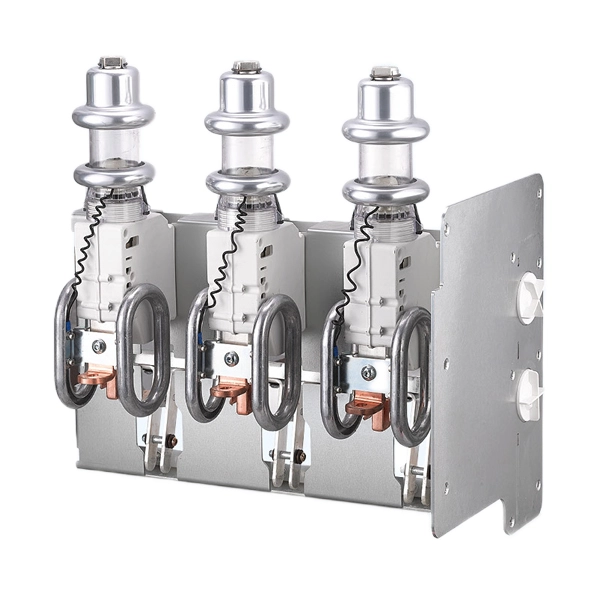

33KV 屋内高圧負荷遮断スイッチ

配電システムでは、信頼性と安全性が必要なだけでなく、環境への責任も必要です。33KV 屋内高圧負荷遮断スイッチは、この分野、特に環境に優しい開閉装置にとって非常に重要なコンポーネントです。これらの負荷遮断スイッチは、中電圧システムの効率的かつ安全な回路遮断に使用され、電力制御と保護にとって非常に重要です。これらの負荷遮断スイッチャーは、環境に配慮した高度な消弧技術を備え、コンパクトで耐久性のある機能を備えています。今日、負荷遮断スイッチは、産業、商業、公共用途の持続可能な電力管理に広く使用されており、グリーン電力インフラストラクチャの世界的な傾向に準拠しています。

製品型式

ロードブレークスイッチとは何ですか?

負荷 33KV 屋内中電圧負荷遮断スイッチは、通常、通常の回路条件下で電流を流し、流し、遮断するために使用される電気スイッチング デバイスです。最も重要な項目は、短絡などの異常な状況でも指定された期間電流を流すことができるということで、多くの場合ヒューズと組み合わせて使用​​されます。負荷遮断スイッチの主な機能は、メンテナンスや構成変更のために中電圧グリッドのセクションを安全に分離し、通電を遮断することです。大きな故障電流を遮断するために使用される回路ブレーカーとは異なり、LBS は負荷電流 (通常の動作電流) を確実に遮断するために使用されます。負荷遮断スイッチは、リング メイン ユニット (RMU) および配電システムの屋内開閉装置の重要なコンポーネントであり、運用の柔軟性と保護を確保できます。

ロードブレークスイッチの分類は何ですか

負荷遮断スイッチは一般に、絶縁と消弧に使用される媒体に基づいて分類されます。

真空負荷遮断スイッチ: 絶縁および消弧媒体は真空媒体です。接点が離れると、アークは急速に消えます。このタイプの絶縁および消弧媒体は優れた消弧性能を発揮し、これらの負荷遮断スイッチは機械的耐久性が高く、メンテナンスが最小限で済み、環境に優しいという特徴を備えています。

SF6 負荷遮断スイッチ: このタイプの負荷遮断スイッチの絶縁および消弧媒体は六フッ化硫黄 (SF6) ガスです。 SF6 ガスは絶縁耐力が高く、非常にコンパクトな設計に適しており、これらのタイプのロード ブレーク スイッチは高電圧アプリケーションで大きなメリットをもたらします。 sf6 ロード ブレーク スイッチは、永久密閉設計を採用し、ガスの取り扱いを最小限に抑えます。

空気負荷遮断スイッチ: 空気負荷遮断スイッチは、周囲の空気を絶縁および消弧媒体として使用します。通常、このタイプの負荷遮断スイッチには、アークを素早く伸ばして冷却するためのスプリング補助機構が装備されています。この絶縁および消弧媒体は堅牢でコスト効率が高く、信頼性が高く、一般的な小型屋内開閉装置に適しています。

負荷遮断スイッチのタイプの選択は、電圧レベル、必要な遮断容量、環境への考慮事項、および開閉装置内のスペース制限に基づいて行われます。

真空遮断器の適用範囲

技術的パラメータ

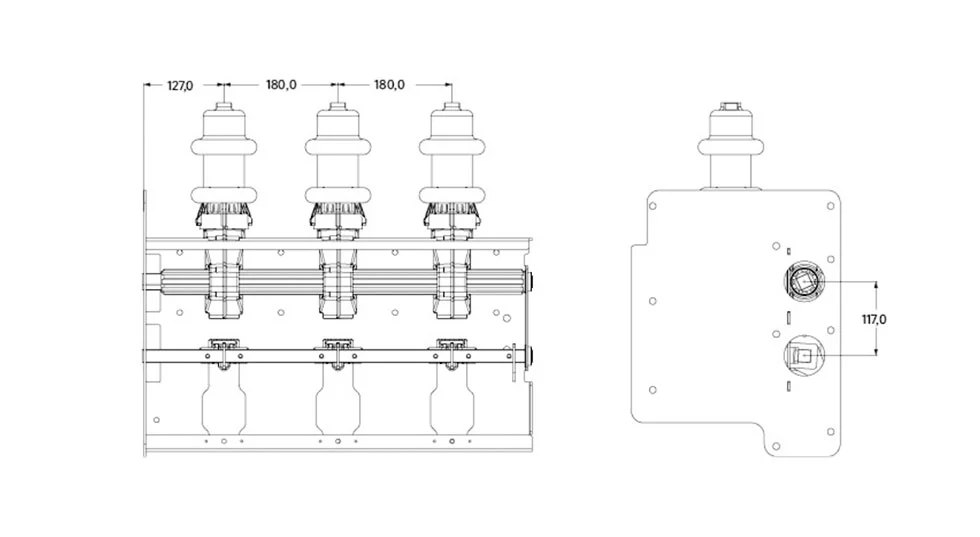

外観と寸法

アプリケーション

33kV 屋内中電圧負荷遮断スイッチは、幅広い業界やアプリケーションに適しており、安全で信頼性が高く、便利な電力管理ソリューションをお客様に提供します。

1.産業および製造工場

この負荷遮断スイッチは一般に、電気機器、変圧器、およびコンデンサバンクへのフィーダを安全に絶縁し、電気機器のメンテナンス時に動作の継続性と作業員の安全を確保するために使用されます。

2.商業施設および重要な建物

病院、データセンター、大規模オフィスでは、安全な電力セグメンテーションを提供して、中断のない供給と簡単な回路管理を実現します。

3.公共事業および配電ネットワーク

これらは屋内変電所と RMU の中核コンポーネントであり、安全なネットワーク構成、障害分離、配電変圧器の保護を可能にします。

4.再生可能エネルギー設備

太陽光発電所、風力タービン接続、エネルギー貯蔵システム開閉装置の回路の制御および絶縁に使用します。

5.公共インフラ

負荷遮断スイッチは通常、鉄道の牽引電源、空港ターミナル、地下施設における信頼性と安全性の高い配電システムに使用されます。

製品の特徴

Contenele が製造する環境に優しい開閉装置用の KDK-40.5D/630-20 シリーズ 33KV 屋内高圧負荷遮断スイッチには、以下のいくつかの重要な特長があります。

1. 安全性の向上

高性能の消弧技術と信頼性の高い機械的インターロックシステムを採用したロードスイッチです。一部のモデルにはオプションの接地スイッチも用意されており、人員と機器を最大限に保護し、現場でのより安全な操作を保証します。

2. 環境に配慮した設計

Contenele ロード スイッチは真空技術または密閉型 SF6 ユニットを利用し、環境への影響を効果的に軽減します。また、環境に優しい材料を使用しており、グリーン電力供給のコンセプトを体現しています。

3. コンパクトな構造

このスイッチはコンパクトなサイズなので、さまざまな開閉装置パネルに効率的に統合でき、スペースを節約し、設置とメンテナンスが容易になります。

4. 柔軟な運用

手動、電気、または空気圧による操作が必要な場合でも、当社のロード スイッチは、さまざまなアプリケーション シナリオに適応するさまざまな自動制御ソリューションを提供します。

5. 高い耐久性と低メンテナンス性

このスイッチは精密な設計、高品質の接点と機械構造を備えており、電気的および機械的寿命が長く、日常のメンテナンスが最小限で済むため、顧客の時間とコストを節約できます。

6. 統合機能

通常、保護ヒューズと組み合わせて故障電流を遮断したり、監視やスマートグリッド制御用のセンサーと組み合わせてシステムの信頼性を向上させることもできます。

7. 国際規格認証

33KV 屋内中電圧負荷遮断スイッチは、世界市場での安全性と互換性を確保するために、主要な国際規格 (IEC や IEEE など) に従って製造およびテストされています。

よくある質問

Q1: 負荷遮断スイッチとサーキットブレーカーの主な違いは何ですか?

A: ロード ブレーク スイッチの主な機能は、通常の負荷電流を遮断し、安全な絶縁を提供することです。通常、それ自体で大きな短絡電流を遮断するためには使用されません (これにはバックアップ ヒューズが必要です)。サーキットブレーカは通常、負荷電流と大規模故障電流の両方を自動的に遮断するために使用されます。

Q2: 真空とSF6 LBSではどちらが環境に優しいのですか?

A: 真空遮断器は一般に、SF6 ガスを含まないため、より環境に優しいです。そして真空は永久に密閉されます。 SF6 ロード ブレーカー スイッチは、密閉型の耐用年数ユニットで最小限のガスしか使用しませんが、最も環境に配慮したアプリケーションでは、依然として真空サーキット ブレーカーが推奨されています。

Q3: 33KV 屋内高圧負荷遮断スイッチは変圧器保護に使用できますか?

A: はい、負荷遮断スイッチは通常、配電変圧器の一次絶縁装置として使用されます。適切な定格の高電圧ヒューズと組み合わせると (「スイッチとヒューズの組み合わせ」を形成)、負荷遮断スイッチは過負荷や短絡故障に対して変圧器を完全に保護できます。

Q4: 手動 LBS ではなく電動 LBS を選択する理由は何ですか?

A: 負荷遮断スイッチの電動 (電気) 操作は遠隔制御でき、負荷遮断スイッチを SCADA システムやスマート グリッドに統合したり、安全な距離から操作したりできます。したがって、この状況により、ロード ブレーク スイッチの操作の柔軟性と安全性が向上し、自動化機能がサポートされます。

Q5: 屋内用負荷遮断スイッチのメンテナンスはどのくらいの頻度で必要ですか?

A: 最新の密閉型 LBS ユニット (特に真空および密閉型 SF6) は、最小限のメンテナンスで非常に長い保守間隔を実現できるという特徴があります。一次メンテナンスは通常、目視検査、機械動作のチェック、接点の摩耗の確認の手がかりとなり、通常の動作条件では数年かかることがよくあります。

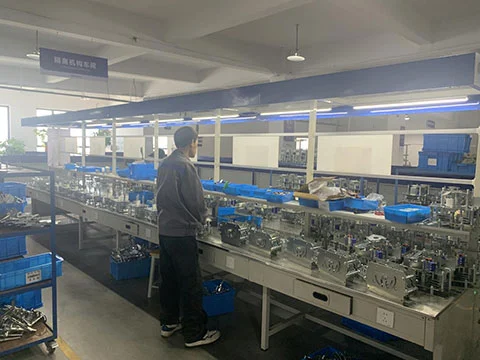

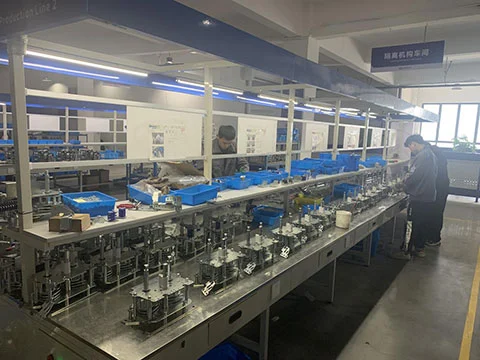

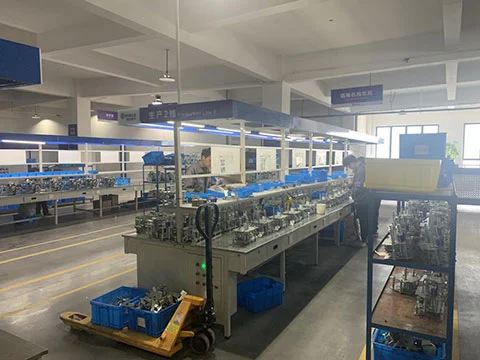

工場作業場

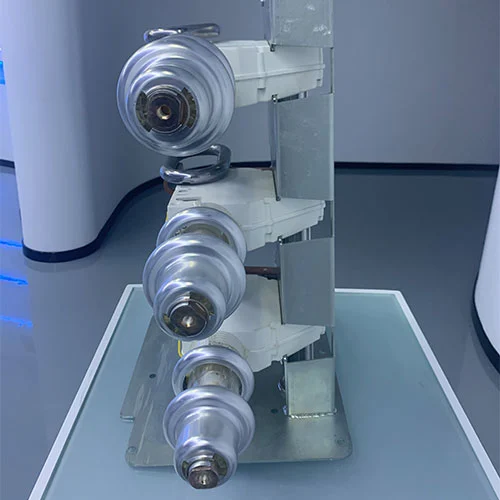

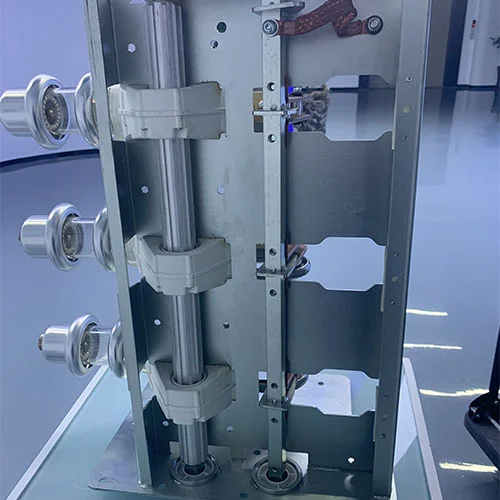

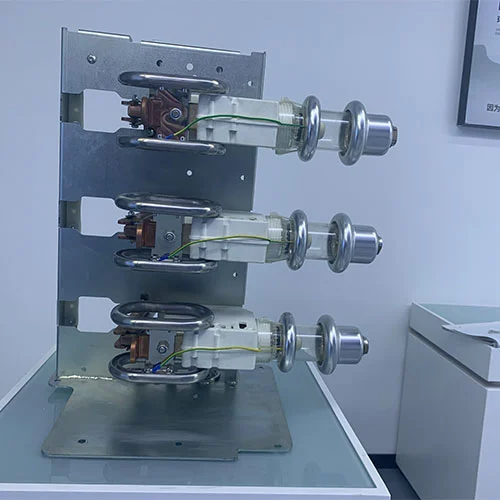

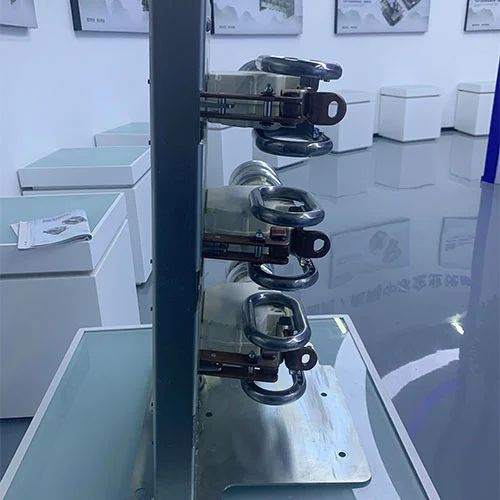

製品ショー
