エンジニアが高圧開閉装置を選択する際に考慮すべき要素は何ですか?

はじめに: 何十年にもわたって響く決断

中圧開閉装置の選択は簡単な作業ではありません。これは、施設の電気安全性、運用の柔軟性、20 ～ 30 年間のメンテナンス予算を決定する設計上の決定です。定期的なシャットダウン中に交換できるコンポーネントとは異なり、開閉装置は構造的なものです。バスバーが取り付けられ、パネルがボルトで固定され、ケーブルが終端されると、機器構成の変更は大規模な資本プロジェクトになります。

しかし、プロジェクトの期限に迫られると、開閉装置の選択は、データシート上のいくつかのパラメータを確認し、価格を比較することに集約されることがよくあります。このアプローチでは、機器が耐用年数にわたって確実に動作し、進化する規制に準拠し続け、施設の電気負荷プロファイルの変化に適応できるかどうかを実際に決定する要素が欠けています。

この記事では、経験豊富なエンジニアが中圧開閉装置を選択する際に考慮する要素を特定します。銘板に記載されているパラメータだけでなく、動作する仕様と後で問題を引き起こす仕様を区別する運用、規制、ライフサイクルの考慮事項です。

要素 1: 機器を検討する前にアプリケーションを理解する

開閉装置の選択における最も一般的な間違いは、アプリケーションを完全に理解する前に機器のカタログから始めることです。正しいシーケンスは、開閉装置が何を耐えなければならないかだけでなく、開閉装置が何をしなければならないかを明確に定義することから始まります。

商用変圧器に電力を供給する受電フィーダには、大型モータに電力を供給する送電フィーダとは根本的に異なる要件があります。受電ブレーカーは比較的少数の操作を実行しますが、上流の電力会社の保護と調整する必要があります。モーターフィーダは頻繁に起動と停止を行うため、サージ保護が必要な場合があり、起動突入と真の故障を区別する保護スキームが必要です。これらの違いを考慮せずに両方のアプリケーションに同じブレーカーを指定すると、迷惑なトリップ、過剰なメンテナンス、または不適切な保護が発生します。

動作環境も仕様を決定します。清潔で温度管理された電気室に屋内に設置すると、屋外や過酷な産業環境ではすぐに故障してしまうような機器の設計が可能になります。安定した温度と低湿度を備えたデータセンターの電気室向けに定格された開閉装置パネルは、海洋プラットフォームや砂漠の太陽光発電設備向けのパネルと同じ仕様ではありません。結露、塩水噴霧、浮遊粉塵、および極端な温度変動は、それぞれ仕様で対処する必要がある設計要件を課します。

機器の検索を開始する前にアプリケーションの定義に費やしたエンジニアリング時間が無駄になることはありません。これらは、数十年にわたる運用で悪化する仕様ミスに対する最も安価な保険です。

要素 2: コア スイッチング テクノロジ

サーキットブレーカー技術の選択により、開閉装置の基本的な特性、つまり保守プロファイル、安全特性、環境フットプリントが決まります。

真空サーキットブレーカは、3.3 kV ～ 40.5 kV の中電圧アプリケーションの標準となっています。その理由は十分に文書化されています。真空遮断器は密閉されたセラミックボトル内のアークを消し、耐用年数全体にわたってメンテナンスを必要としません。オイルをテストしたり、濾過したり、交換したりする必要はありません。漏れたり監視したりするガスはありません。インタラプタは、遮断する必要がある故障電流の源には無関係であるため、故障特性が従来の同期発電とは異なる可能性がある、再生可能エネルギーの普及率が高い送電網に最適です。

SF₆ サーキットブレーカーは、かつては中電圧アプリケーションで一般的でしたが、現在は後退しています。 EU の F ガス規制により、24 kV までの新しい SF₆ 開閉装置の欧州市場への供給が禁止されており、同様の規制が世界的に進んでいます。規制がまだ施行されていない場合でも、政策の方向性は明確です。現在 SF₆ 機器を指定すると、将来のコンプライアンス責任が生じ、ガスの取り扱い、漏れ検出、最終的には寿命後の回収にかかる運用コストが増加します。

エンジニアにとって実際的な問題は、真空遮断を選択するかどうかではありません。その議論はほぼ決着しています。問題は、機械的耐久性、遮断容量、および選択したパネル構成との互換性に関するプロジェクトの要件を最もよく満たす特定の真空サーキット ブレーカーの設計とメーカーはどれかということです。

要素 3: 定格パラメータとそのマージン

開閉装置のデータシートに記載されている定格パラメータ (電圧、電流、短絡遮断容量) は、最低限の入力基準です。堅牢な仕様と限界仕様を分けるのは、定格値と実際の動作条件の間のマージンです。

定格電圧は、障害またはスイッチング イベント中の一時的な過電圧を考慮して、公称システム電圧を超える必要があります。 12 kV システムでは、公称値よりもかなり高い過渡電圧が発生する可能性があります。開閉装置の電源周波数耐電圧や耐雷インパルス電圧は、単に最低基準を満たすだけでなく、これらの条件にも余裕を持って対応する必要があります。

定格連続電流は仕様が不足していることが多いため、特に注意が必要です。銘板の定格は、特定の周囲条件 (通常は最大 40°C、最高高度 1000 メートル) を想定しています。周囲温度が定期的に 40°C を超える地域、または空気が薄いため冷却効率が低下する標高 1000 メートルを超える場所に設置する場合は、定格電流を下げる必要があります。 3000 メートルの距離に設置された 1250 A のブレーカーは、連続的に 1050 A しか供給できない場合があります。標準条件下で負荷が銘板定格に近い場合、実際のサイト条件下では定格容量を超えます。

短絡遮断容量は、以前のプロジェクト仕様から導き出された標準値ではなく、設置時点で計算された障害レベルと比較する必要があります。負荷密度が高く、複数の変圧器が接続されている都市部のネットワークでは、相互接続の密度が低いシステムに慣れているエンジニアを驚かせるような障害レベルが発生する可能性があります。現在のシステム データと予測される将来世代を使用して、特定の設置に対して実行される短絡調査が、このパラメータを指定するための信頼できる唯一の基礎となります。

短時間耐電流 (下流のデバイスが障害を解消する間にブレーカーが指定された期間閉位置で流さなければならない電流) も、選択的調整にとって同様に重要です。上流ブレーカーがトリップしている間にフィーダブレーカーが障害を通過することを目的としている場合、その短時間定格はその要件と一致する必要があります。このパラメータを見落とすと、連鎖的なトリップや不必要な停止の延長につながります。

要素 4: 断熱材と環境コンプライアンス

相間およびグランドへの誘電絶縁を提供する媒体は、電気的性能をはるかに超えた規制、環境、運用上の観点から決定されます。

空気絶縁開閉装置は、依然として最も単純で最も広く使用されている技術です。周囲の空気を絶縁媒体として使用し、相間の物理的な隙間が絶縁耐力を提供します。空気断熱はよく理解されており、特別な取り扱いを必要とせず、環境に対する責任も負いません。トレードオフはサイズです。空気断熱パネルはガス断熱パネルよりも大きいため、スペースが限られている場合や高価な用途ではこれが重要になります。

SF6 ガス絶縁開閉装置は、数十年にわたって小型の中電圧設備の主流を占めていましたが、現在は規制により段階的に廃止されています。ヨーロッパおよびその他の規制市場における新規プロジェクトの場合、SF₆ は最大 24 kV の機器のオプションではありません。より高い電圧クラスであっても、政策の方向性は明確です。エンジニアは、特定の例外が適用され、検証されていない限り、SF6 フリーの代替品を指定する必要があります。

乾燥空気および窒素断熱は、ガス絶縁機器における SF6 の主な代替品として登場しました。どちらのガスも地球温暖化係数はゼロです。どちらも無毒であり、耐用年数が終了した後の特別な処理は必要ありません。最新の乾燥空気または N2 絶縁開閉装置で使用される密閉ステンレス鋼タンクは工場で充填され、生涯密閉されます。機器の耐用年数全体にわたって、圧力監視、再充填、ガス関連のメンテナンスは必要ありません。

充電部をエポキシ樹脂でカプセル化した固体絶縁は、SF₆ フリーの経路をもう 1 つ提供します。ガスを完全に排除するため、過酷な環境やスペースに制約のある設置に最適です。トレードオフは、固体絶縁設計は再構成が必要な場合の柔軟性が低いことです。

今日、開閉装置を指定するエンジニアにとって、絶縁媒体の決定はますます簡単になっています。SF6 フリー技術を選択し、メーカーが該当する IEC 規格に準拠した型式試験を完了していることを確認し、文書パッケージが環境準拠の主張をサポートしていることを確認してください。

要素 5: 固定構成と引き出し可能な構成

固定構造と引き出し式構造のどちらを選択するかは、基本的に、機器の耐用年数にわたってメンテナンスをどのように実行するかによって決定されます。

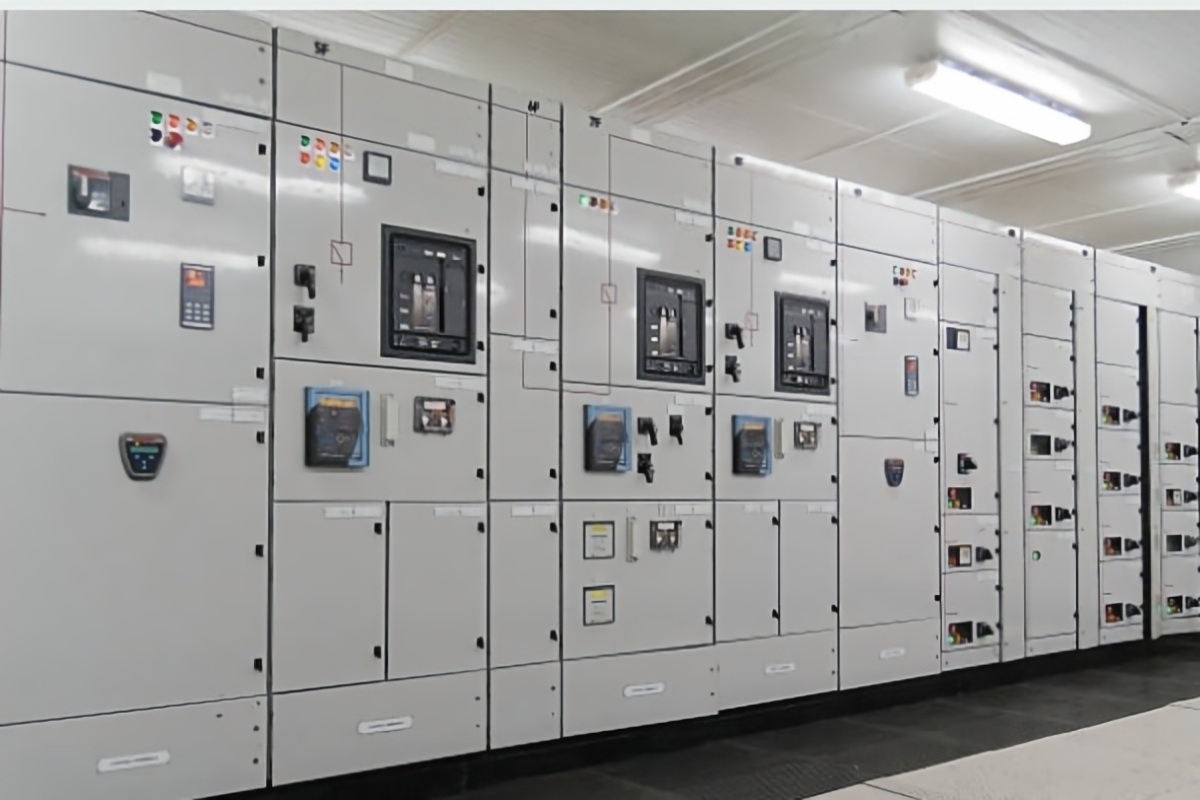

固定開閉装置には、回路ブレーカーとスイッチがパネルに恒久的に取り付けられています。設計がシンプルで初期コストが低く、故障する可能性のある機械コンポーネントが少なくて済みます。トレードオフとして、スイッチング デバイスのメンテナンスにはバス セクション全体の電源を切る必要があることが挙げられます。停止期間が利用可能であり、ダウンタイムのコストが管理可能である施設の場合、固定開閉装置が適切な選択肢となります。

引き込み可能な開閉装置は、トラックに回路ブレーカーを取り付け、パネル内外にラックに載せることができます。ブレーカーが接続位置にある場合、ブレーカーは一次および二次回路に完全に接続されます。一次回路は切断されているが、二次回路はテストのために接続されたままであるテスト位置にラックアウトすることができます。メンテナンスや交換のために、隔離された位置に完全に引き出すことができます。この構成により、バスバーの電源を切ることなくブレーカーの修理や交換が可能になります。これは、ダウンタイムが非常に高くつく施設や、契約上連続稼働が必要な施設では非常に重要です。

引き出し可能な構成では、追加の機械的要件が課せられます。トラックはパネルと正確に位置合わせする必要があります。一次接点は一貫した接触圧力で係合する必要があります。誤操作 (閉じたブレーカーをラックに入れる、中間位置でブレーカーを閉じるなど) を防止する機械的インターロックは、数千回の操作にわたって確実に機能する必要があります。これらは写真から確認できる機能ではありません。経験と品質管理規律に基づく製造精度が必要です。

データセンター、連続プロセス産業プラント、病院などの重要なアプリケーションの場合、初期コストは高くなりますが、通常は引き出し可能な構成が正しい選択です。バスを停止せずにブレーカーを保守または交換できる機能は、初めて使用した時点で十分に元が取れます。

要素 6: 保護、制御、通信

保護リレーのない回路ブレーカーは、知性のないスイッチです。保護、制御、通信システムの選択は、ブレーカー自体の選択と同じくらい重要です。

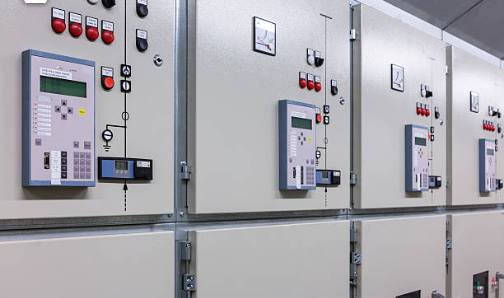

最新の数値保護リレーは、基本的な過電流および地絡保護をはるかに超える機能を提供します。さまざまな障害タイプを識別し、イベント後の分析のために波形記録を保存し、IEC 61850、Modbus、またはその他のプロトコルを介して上流の SCADA またはエネルギー管理システムと通信できます。エンジニアにとって、モーター保護、変圧器差動、フィーダー管理など、アプリケーションに適した保護機能を備えたリレーを指定することは、保護対象の機器とリレーの構成オプションの両方を理解する必要がある作業です。

通信インターフェースの重要性はますます高まっています。自身のステータス (ブレーカーの位置、保護イベント、機器の状態) を報告できる開閉装置パネルは、物理的検査の必要性を減らし、状態に基づいたメンテナンスを可能にします。数百の変電所を持つ電力会社、または複数の施設を管理するデータセンター運営会社にとって、この機能は運用コストを直接削減します。

保護と制御のための補助電源については、慎重に検討する必要があります。最新の保護リレーとトリップ コイルのほとんどは、駅のバッテリー システムから供給される DC 電源 (通常は 110 V または 220 V DC) で動作します。バッテリー、充電器、および DC 分電盤は、保護スキームに不可欠です。ステーションのバッテリーが故障すると、保護リレーに電力が供給されなくなり、故障時にブレーカーが作動しなくなります。これは仮説的なシナリオではありません。保護システムが暗かったために障害が解消されないという現実の事故が発生しています。

要素 7: バスバー構成とシステム アーキテクチャ

開閉装置アセンブリ内のバスバーの配置によって、システムに電力がどのように流れるか、およびコンポーネントが故障したときにシステムがどのように動作するかが決まります。

単一バスバーは、最も単純で低コストの構成です。すべての受信および送信フィーダーは 1 つの共通バスに接続されます。バスに障害が発生するか、単一の入力変圧器が失われると、接続されているすべての負荷が電力を失います。この構成は、完全な停止の結果が許容できる場合に適しています。

分割されたバスバーには、バスを 2 つの独立して電力供給されるセクションに分割できるバス カプラー回路ブレーカーが追加されます。 1 つの変圧器またはバス セクションに障害が発生した場合、カプラーが閉じ、正常な変圧器が両方のセクションに電力を供給します。転送中に負荷が短時間中断されます。これは、中程度の複雑さのインストールで最も一般的な構成です。

メイン-タイ-メイン構成では、2 つの独立したバス セクションが使用され、それぞれに独自のメイン受電ブレーカーと変圧器があり、それらの間に常開タイ ブレーカーが配置されます。自動転送スキームは、どちらかの側で供給の喪失を検出してから数秒以内にタイブレーカーを閉じることができます。この構成はより高い信頼性を提供し、重要な施設の標準となっています。

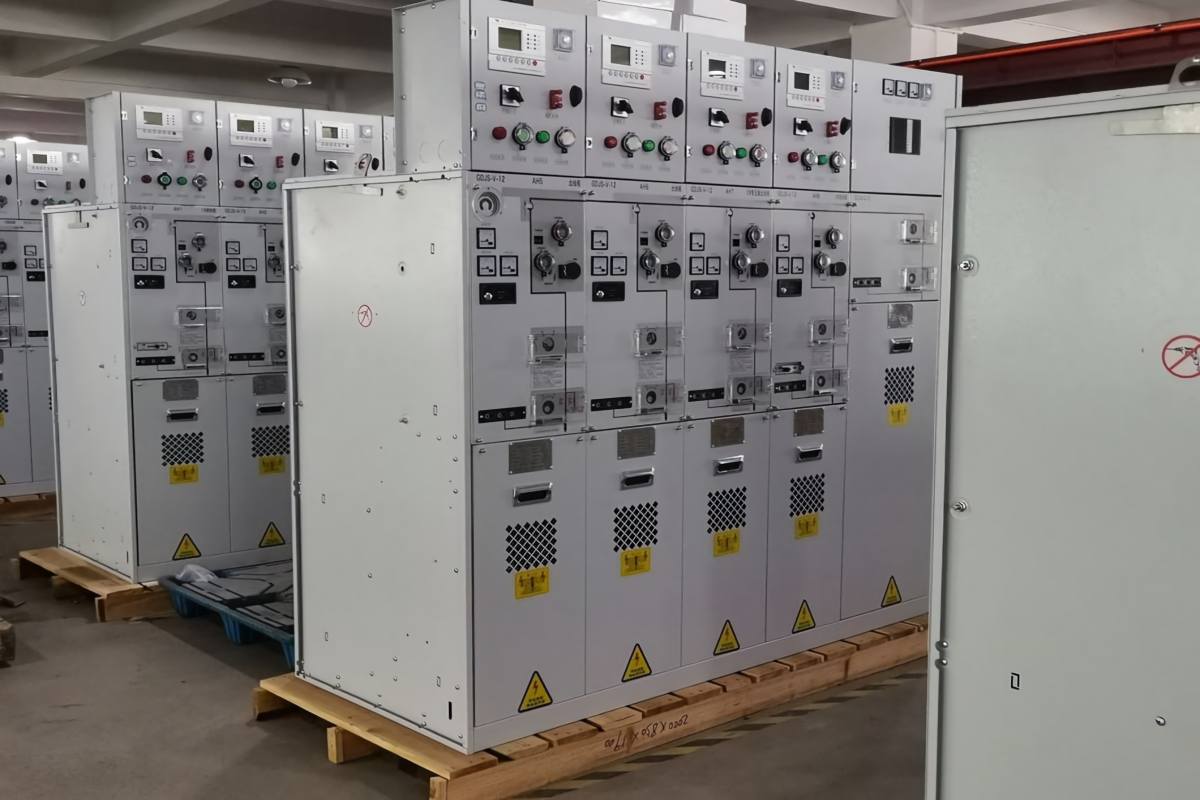

リングメインユニット構成は、複数の開閉装置パネルを閉ループで接続します。力はリングの周りのどちらの方向にも流れることができます。任意の 2 つのパネル間のケーブル障害は、負荷への供給を中断することなく分離できます。この構成は、都市配電ネットワーク、大学キャンパス、風力発電所のコレクター システムの標準です。

バスバー構成は、以前のプロジェクトから引き継がれたデフォルトの仕様ではなく、施設の信頼性要件に基づいて選択する必要があります。ダウンタイムのコスト、コンポーネントの故障の確率、修理または交換に必要な時間を考慮した信頼性分析により、この決定の合理的な根拠が得られます。

要素 8: 標準への準拠と文書化

IEC 62271-200 に準拠した型式試験は、国際市場における中電圧開閉装置の最低要件です。しかし、「型テスト済み」という用語は大雑把に使用されます。エンジニアが尋ねるべき質問は、「この機器は型式試験済みか」ではなく、「独立した IEC 認定研究所からの完全な型式試験レポートを今すぐ提供してもらえますか?」ということです。

完全なテストプログラムを完了したメーカーは、ためらうことなく証明書を共有します。 「IEC規格に準拠して検証された設計」または「進行中のテストレポート」などのフレーズを使用するメーカーは、書類がまだ存在しないことを伝えています。機器がコンサルタントまたはユーティリティエンジニアによってレビューされるプロジェクトの場合、この区別は重要です。

型式のテストを超えて、開閉装置に付属する文書パッケージも製品の一部です。工場からの各パネルの定期テストレポート。適用される規制への適合宣言。インストールの参考リスト。欧州プロジェクトの場合、機器が SF₆ フリーである場合に EU F-ガス規制への準拠を証明する文書。これらの書類は、発注後ではなく、入札段階で入手可能である必要があります。問い合わせの段階でそれらを提供できないサプライヤーは、後ですぐにそれらを提供する可能性は低いです。

要素 9: メーカーの能力と長期サポート

開閉装置は商品ではありません。メーカーのエンジニアリング能力、品質管理規律、製品ラインへの長期的な取り組みは、機器の性能と耐用年数にわたるサポートの利用可能性に直接影響します。

製造品質はパンフレットでは見えない細部に現れます。エポキシ樹脂ポール鋳物の一貫性。引き出し可能なトラック機構の位置合わせ。低電圧コンパートメント内の制御配線の配線とラベル付け。これらはプロセスに依存した結果であり、メーカーの設計能力だけでなく、メーカーの生産文化を反映しています。

開閉装置は何十年も使用され続けるため、長期的なサポートが重要です。スペアパーツの入手可能性、保護リレー構成の技術サポート、既存の設置に適合する追加パネルの供給能力など、最初の注文から数年が経過すると、これらの考慮事項が重要になります。

工場訪問は、エンジニアにとって、どの文書よりもメーカーについて詳しく知ることができます。生産ラインを実際に歩くと、工具、テスト手順、品質管理チェックポイント、納品される機器の一貫性を決定する組織の一般的なレベルが明らかになります。工場訪問が不可能な場合は、生産ライン、テスト施設、最近完了した注文の詳細な写真を要求すると、有益な洞察が得られます。

結論

中電圧開閉装置を選択するには、データシートだけでなく、アプリケーションのコンテキスト、動作環境、規制の枠組み、メーカーの能力まで検討する必要があります。銘板に記載されているパラメータは出発点であり、終了点ではありません。

アプリケーション要件を定義し、障害レベルを検証し、現在および予測可能な規制を満たす絶縁技術を選択し、施設のメンテナンス理念をサポートする構成を選択し、設置に適した保護および通信システムを指定し、実証済みの生産能力と文書の準備が整っているメーカーを認定したエンジニアは、試運転後 5 年、10 年、または 20 年後に問題が発生するのを防ぐ仕事を行っています。

COTENELE は、型式試験済みの開閉装置、完全な文書パッケージ、エンジニアリング チームへの直接アクセスにより、仕様プロセス全体を通じてエンジニアをサポートします。当社の真空サーキットブレーカーとSF₆フリーのリングメインユニットは、複数大陸の公益事業会社、データセンター、再生可能エネルギー開発者、産業バイヤーにサービスを提供しています。標準構成が必要な場合でも、カスタム ソリューションが必要な場合でも、当社はお客様が自信を持って仕様を指定できるよう、技術データとアプリケーション サポートを提供します。
