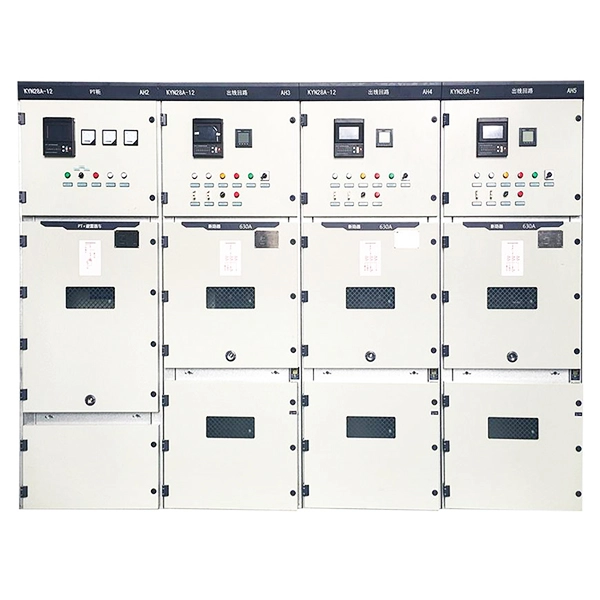

11KV屋内メタルクラッド高圧開閉装置

Coteneleは中国の温州市にある電気パネル製造工場です。kyn28-12シリーズ11KV屋内メタルクラッド高圧開閉装置とその中の真空遮断器、負荷遮断スイッチ、変流器、変圧器などの内部コアコンポーネントを提供しています。当社の電気製品は多くの国や地域に輸出されており、お客様から広く賞賛されています。

お問い合わせを送信

製品説明

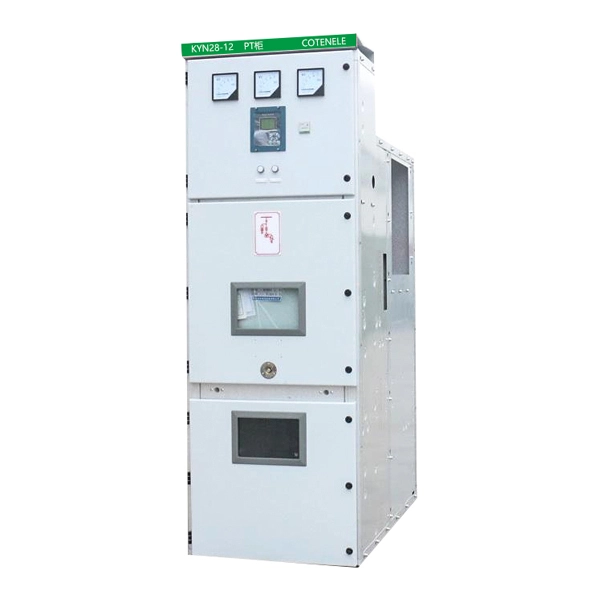

Cotenele は、kyn28-12 シリーズ 11KV 屋内メタルクラッド高圧開閉装置の中国の主要サプライヤーです。この高圧開閉装置は一般に「引出し」または「引出し可能」パネルとして知られており、安全で柔軟な配電用に設計されています。その特徴的な機能は、「サービス」または「テスト / 隔離」位置に転がすことができる取り外し可能なサーキットブレーカートラックで、アセンブリ全体の電源を切ることなく、迅速な交換とメンテナンスが可能です。

堅牢な金属で囲まれた構造、分割されたコンパートメント (ブレーカー、バスバー、ケーブル、計器室)、および必須の機械的インターロック (5 つの保護機能) により、高い動作安全性が保証されます。これらのユニットは、変電所、産業プラント (鉄鋼、石油化学、鉱山)、商業ビル、データセンター、太陽光発電所や風力発電所などの再生可能エネルギー施設の一次および二次配電ネットワークに広く適用されています。これらのユニットは、国際規格 IEC 62271‑200、国家規格 GB/T 3906、および DL/T 404 に準拠しています。

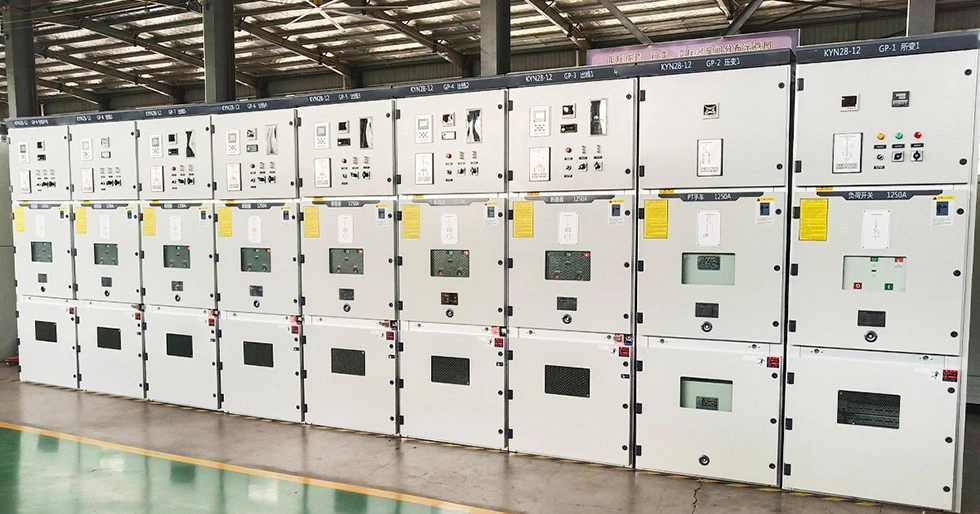

11kv Indoor Metal Clad Medium Voltage Switchgear

製品型式

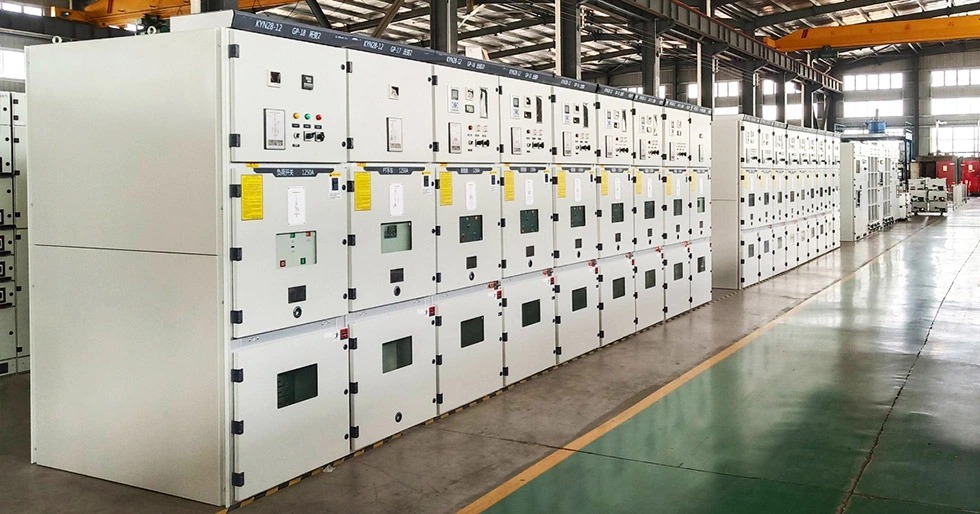

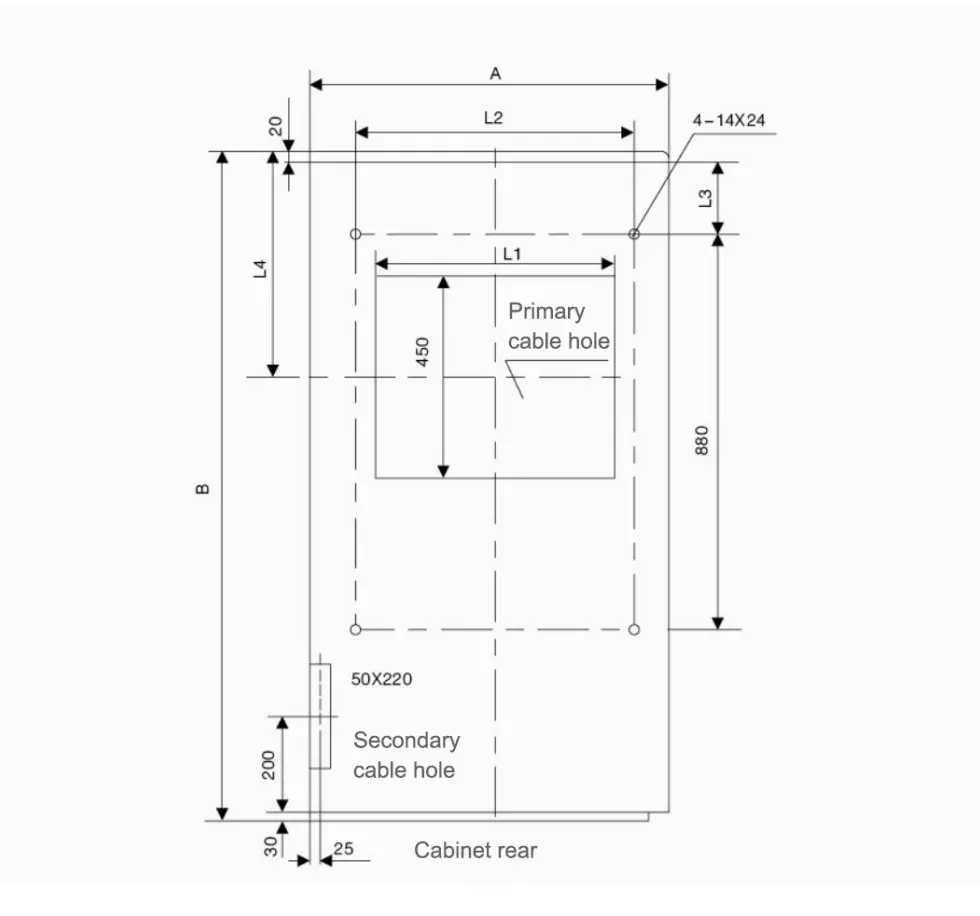

11kv Indoor Metal Clad Medium Voltage Switchgear

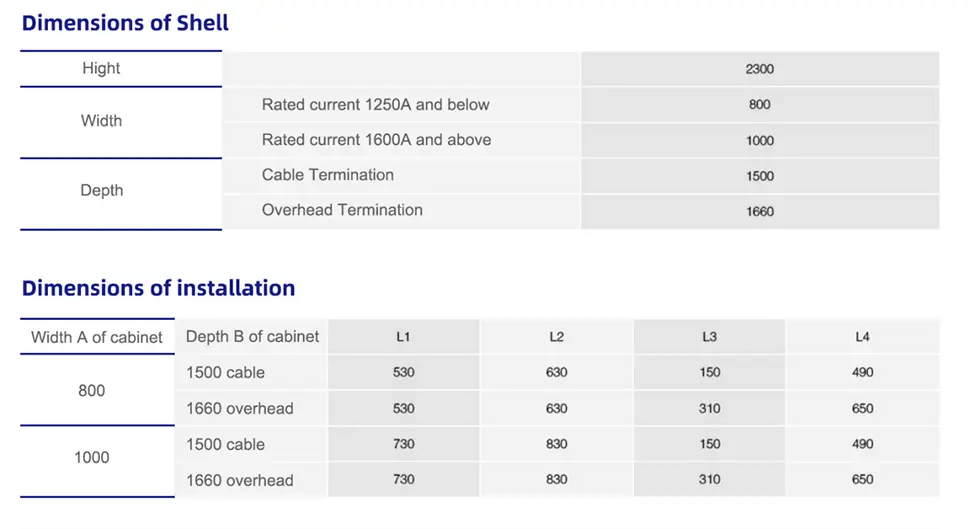

主な技術パラメータ

項目		ユニット	技術的パラメータ
定格電圧		KV	3.6、7.2、12
定格周波数		Hz	50
サーキットブレーカーの定格電流		A	630、1250、1600、2000、2500、3150
開閉装置の定格電流		A	630、1250、1600、2000、2500、3150
定格短時間耐電流(4S)		か	20、25、31.5、40
定格ピーク耐電流(ピーク)		か	50、63、80、100
定格短絡遮断電流		か	20、25、31.5、40
定格短絡閉路電流(ピーク)		か	50、63、80、100
定格絶縁レベル 1分間電源周波数耐電圧	フェーズごとに、相対グランド	KV	24、32、42
定格絶縁レベル 1分間電源周波数耐電圧	開放接点間	KV	24、32、42
稲妻インパルス耐電圧(ピーク値)	フェーズごとに、相対グランド	KV	40、60、75
稲妻インパルス耐電圧(ピーク値)	開放接点間	KV	46、70、85
保護等級			シェルはIP4X、コンパートメントおよびサーキットブレーカールームのドアが開いている場合はIP2Xです。

労働条件

1. 周囲温度: 最高 +40 °C、最低 -15 °C。

2. 相対湿度: 日平均 ≤95 %、対応する日平均水蒸気圧は 2.2 KPa を超えません。月平均 ≤90 % で、対応する月平均水蒸気圧は 1.8 KPa を超えません。

3. 標高: 海抜 1000 メートルを超えないこと。

4. 震度：マグニチュード8以下。

5. 周囲の空気は、腐食性ガス、可燃性ガス、水蒸気、または同様の物質による重大な汚染があってはなりません。

6. 設置場所は激しい振動のない場所にしてください。

7. 動作条件が GB3906 に規定される通常の制限を超える場合、ユーザーと当社は協議の上、必要な規定について相互に合意するものとします。

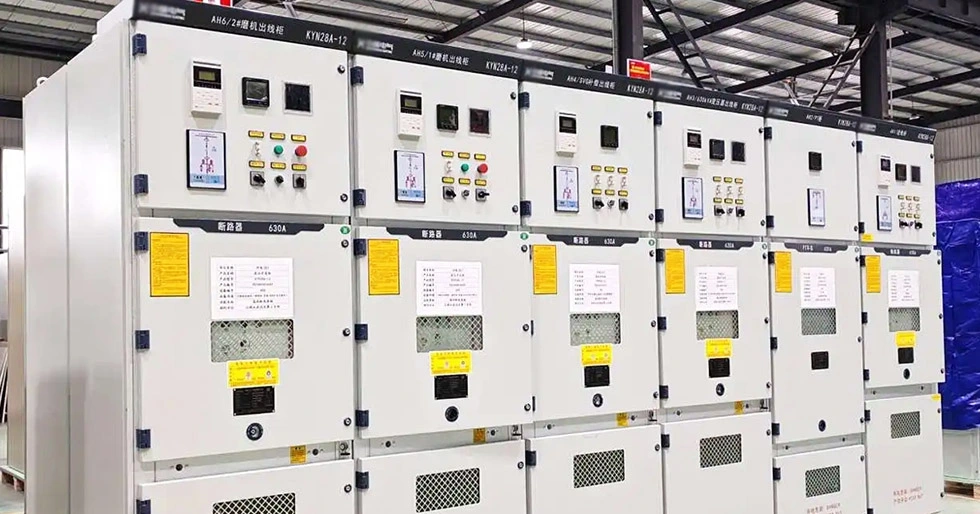

11kv Indoor Metal Clad Medium Voltage Switchgear

引出形金属密閉開閉装置とは何ですか？

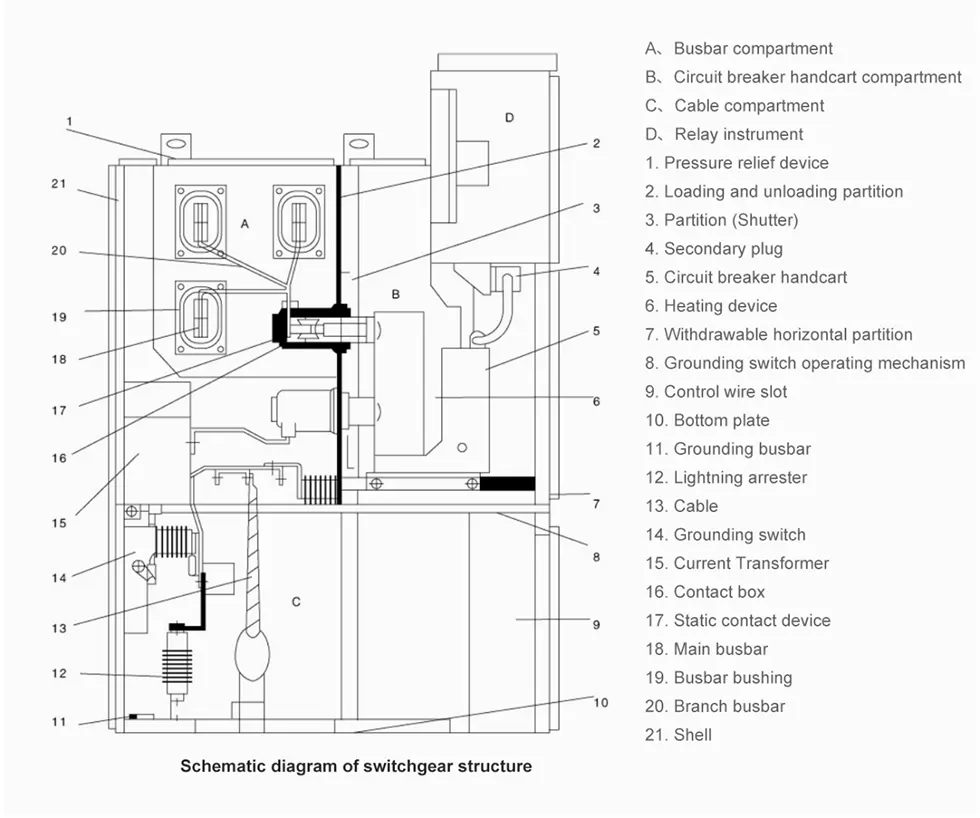

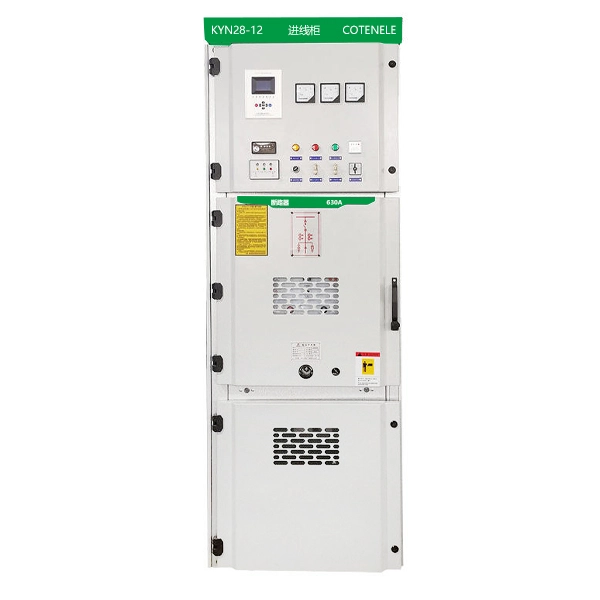

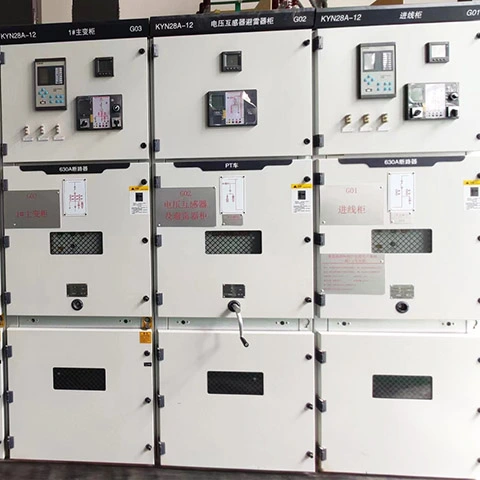

KYN28-12 11KV 屋内メタルクラッド高圧開閉装置は、開閉装置の中間コンパートメントにサーキットブレーカートラックが取り付けられている電気装置です。エンクロージャ全体は、金属製のパーティションによって 4 つの独立したコンパートメントに分割されています。

1. ブレーカーコンパートメント (中央):真空サーキットブレーカートラック (VS1 または VD4 など) を収容します。トラックには、Service、Test/Isolation、および Removed の 3 つのポジションがあります。ラックへの出し入れが簡単で、メンテナンスが容易です。ブレーカーの交換時にパネル全体の電源を切る必要はありません。

2.バスバーコンパートメント:後部上部に位置します。複数の開閉装置パネルを接続する主バスバーと分岐バスバーが含まれています。

3. ケーブルコンパートメント:後部下部に位置します。発信ケーブル、避雷器、接地スイッチの接続に使用されます。

4. 低電圧 (計器) コンパートメント:フロント上部に位置します。保護リレー (マイコンベース)、計器、表示灯、その他の二次コンポーネントを収容します。

観察窓:各コンパートメントは接地された金属パーティションによって完全に分離されており、1 つのコンパートメントの内部アーク故障が隣接するコンパートメントに影響を与えるのを効果的に防止します。フロントパネルには観察窓があり、トラックの位置と絶縁接触状態を確認できます。

成分	共通モデル	関数
真空遮断器	VS1、VD4	通常負荷および短絡電流の開閉
アーススイッチ	JN15-12	作業員の安全のため、メンテナンス中はケーブル側をアースに近づけてください。
変流器	LZZBJ9-10	電流を測定し、保護のための信号を提供します
変圧器	JDZ(J)10	電圧信号を提供し、電力を制御します
避雷器	HY5WZ-17/45	雷およびスイッチング過電圧を制限する
マイコンによる保護リレー	例：RCS-9600シリーズ	過電流、瞬時、地絡保護

主要コンポーネントの構成

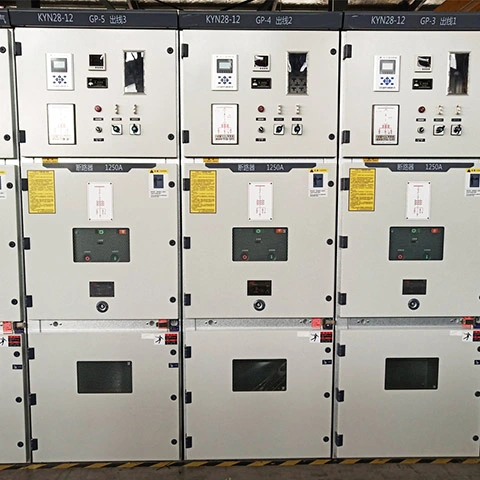

11kv Indoor Metal Clad Medium Voltage Switchgear

KYN28-12 引込み式金属密閉開閉装置の利点は何ですか?

1.高い信頼性：強力な内部耐アーク性を備えた金属被覆構造で、安全性を確保します。

2. メンテナンスが簡単:引き出し可能な設計 – ブレーカーの交換には数分しかかからず、停止時間が大幅に短縮されます。

3. 5 つの予防インターロック:機械的/電気的インターロックにより、5 種類の誤操作 (負荷遮断スイッチングがない、通電コンパートメントへの偶発的な侵入など) が防止されます。

4. 高度な標準化:多くの国内メーカーによる成熟した生産、優れたスペアパーツ互換性、低い調達コストとメンテナンスコスト。

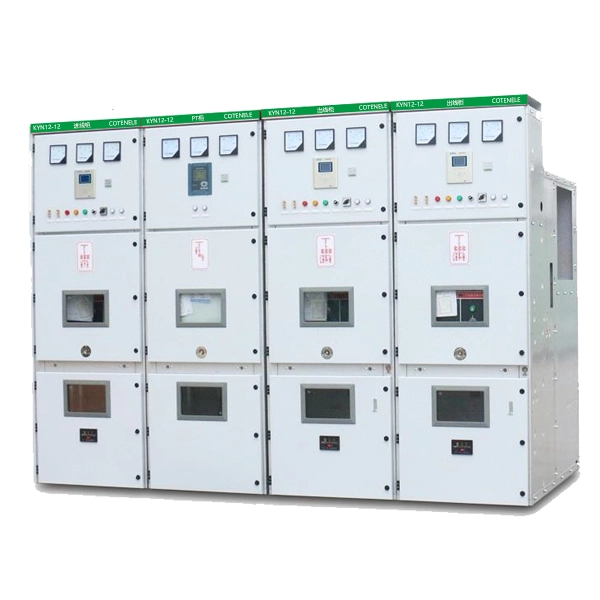

5.柔軟な構成:入力パネル、出力パネル、計量パネル、PT、バスタイパネルなどとして組み立てることができ、さまざまな主接続方式に適応します。

特徴	KYN28-12(引出し可能)	XGN2-12(固定)	HXGN-12(リング本体)
ブレーカーの種類	引き出し式（トラック）	固定取り付け	ロードブレークスイッチ+ヒューズコンビネータ
メンテナンスの利便性	素晴らしい	貧しい	中くらい
遮断容量	高(最大40kA)	中くらい	低(ヒューズ保護)
サイズ	より大きな	より大きな	小さい
料金	中くらい	より低い	低い
代表的な用途	メインディストリビューション、大容量	改造、要件は低い	エンドユーザー配布、小容量
