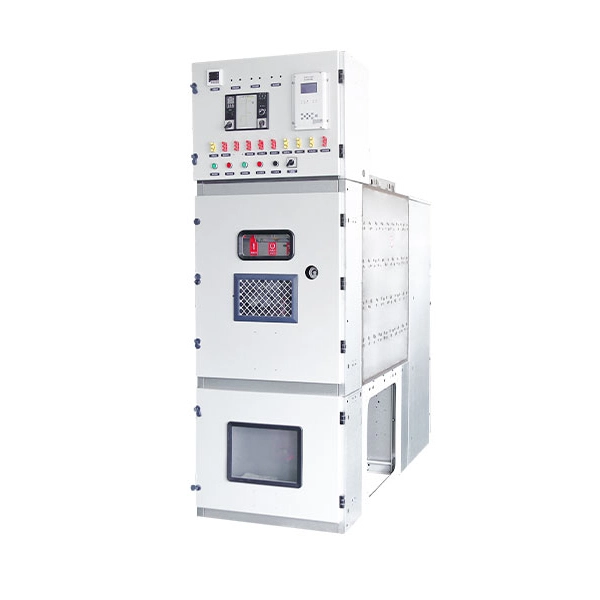

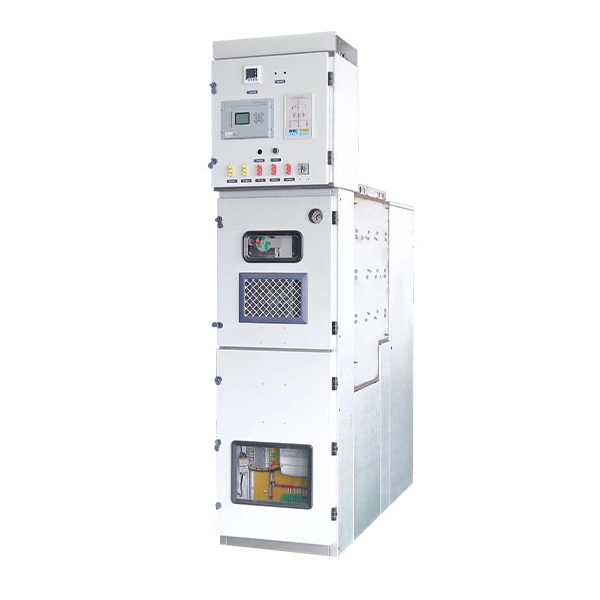

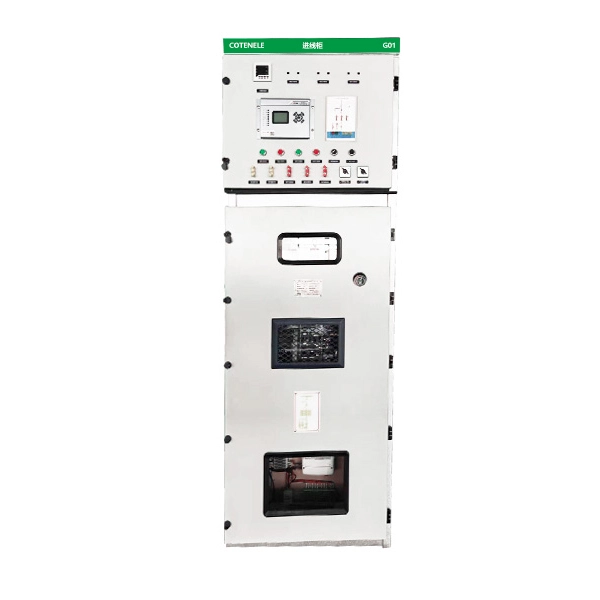

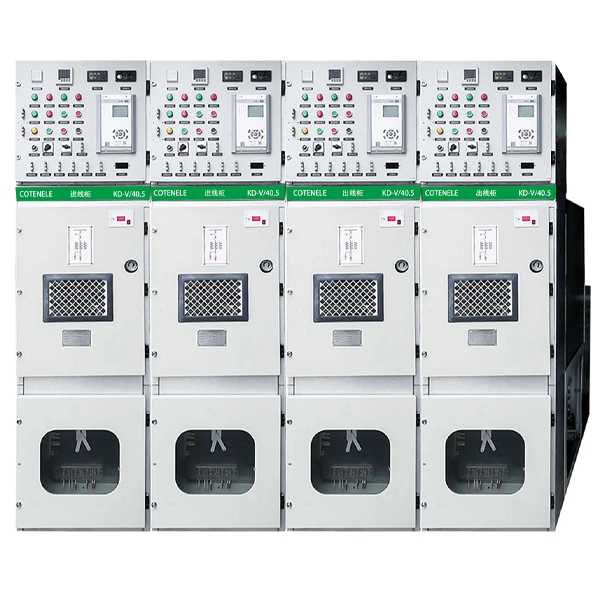

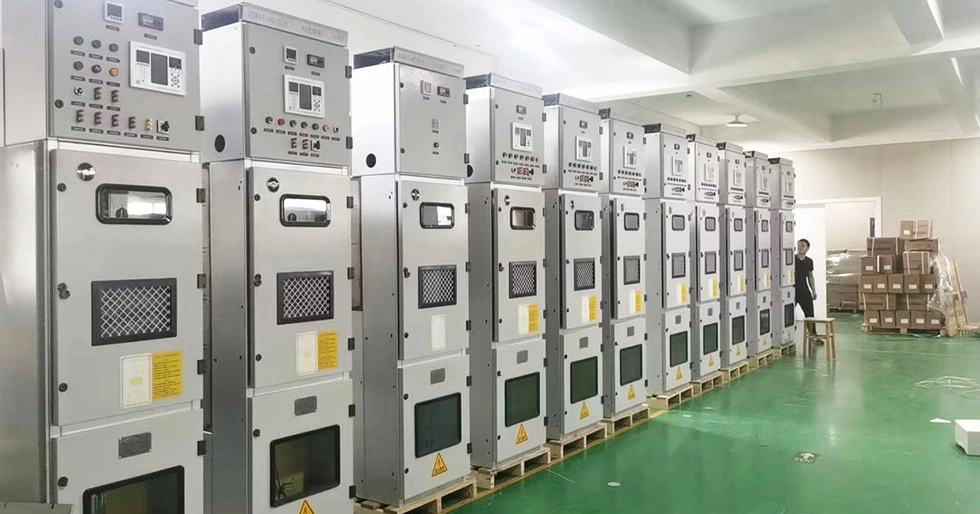

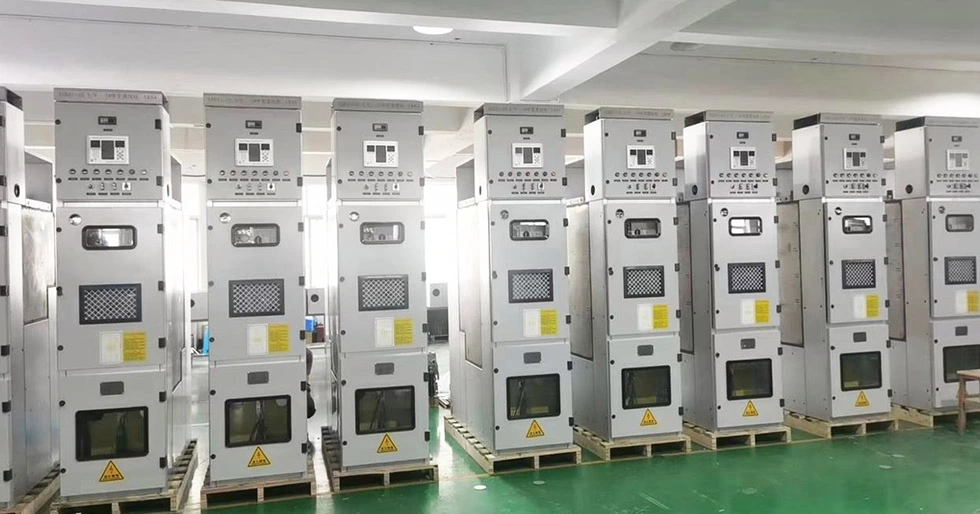

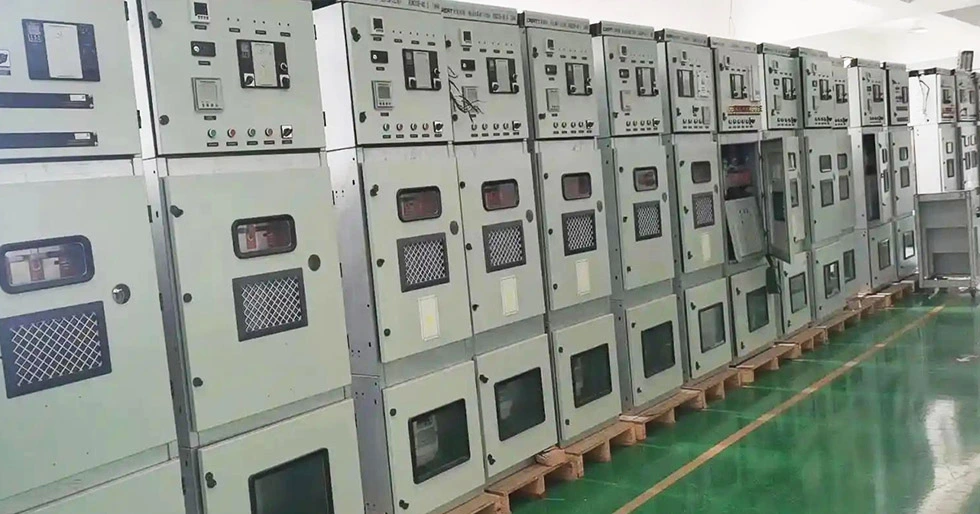

33KV高圧ガス絶縁システム

コテネレは中国から高圧ガス絶縁リング本体の輸出業者です。当社が新たに開発した33KV高圧ガス絶縁システムは、ヨーロッパや東南アジアのお客様に広くご利用いただいております。

この定格電圧 40.5kv のガス絶縁 RMU は、コンパクトさ、信頼性、安全性という主要な利点を備えており、特に土地資源が不足し、環境条件が厳しく、電源の信頼性に対する高い要件が好まれるシナリオにおいて、中電圧配電分野の重要な機器となっています。

この中電圧リングメインユニットは、IEC 62271、GB/T 3906-2020、DL/T 404-2018 などの関連する国際規格および国内規格に準拠しています。

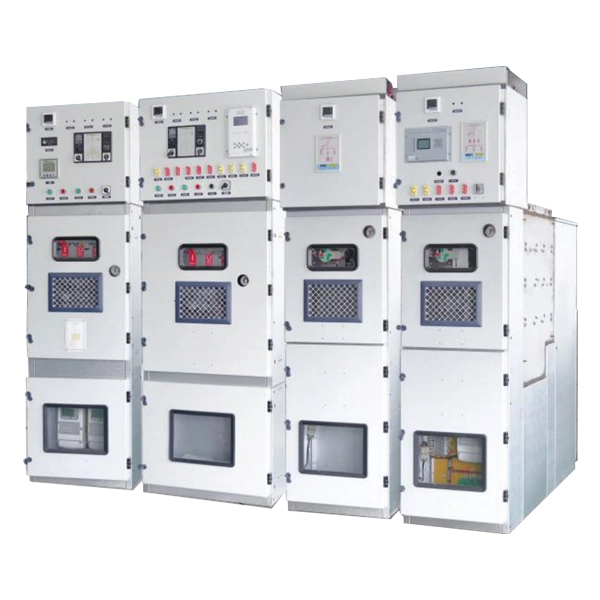

製品構造

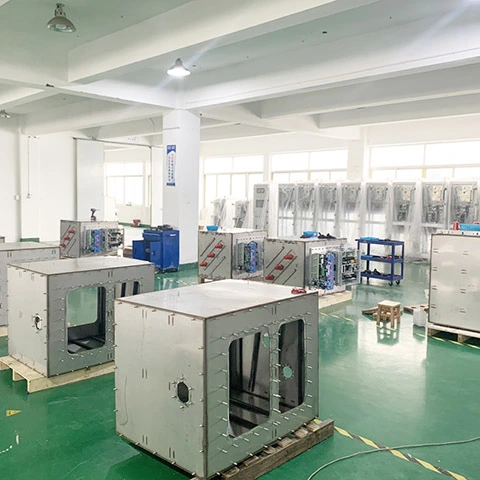

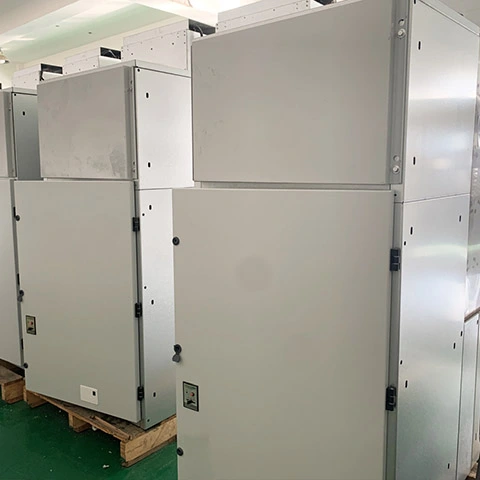

このガス絶縁高圧開閉装置の定格電流レベルは630A、1250A、1600A、2000A、2500A、3150Aがあり、ユーザーの要件に応じて筐体寸法をカスタマイズできます。エンクロージャーはアル亜鉛鋼板を切断・曲げ加工して製作し、ガスタンクは高品質の304ステンレス鋼板を溶接して製作しています。各機能ユニットは独立して拡張でき、回路スキームに従って開閉装置アセンブリに組み合わせることができます。

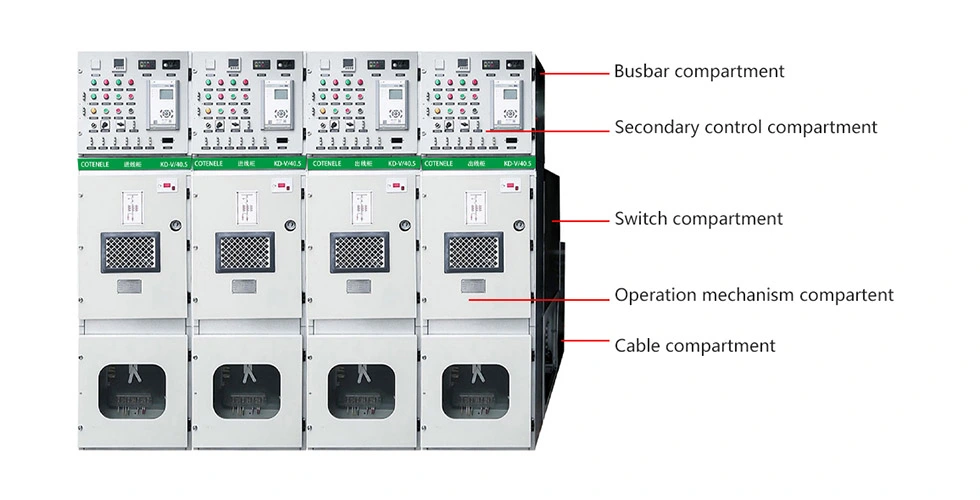

33KV 高圧ガス絶縁システムは、二次制御コンパートメント、バスバー コンパートメント、回路ブレーカー コンパートメント、回路ブレーカー操作機構コンパートメント、ケーブル コンパートメントなどのいくつかの個別のコンパートメントに分割でき、ケーブル接続の高さは最大 700 mm に達し、メンテナンスと設置が容易になります。完全な開閉装置には完全な接地保護システムが装備されています。

さらに、スイッチング コンパートメント、バスバー コンパートメント、ケーブル コンパートメント、二次回路チャネルなどの機能コンパートメントは互いに絶縁されており、独立性を確保するためにそれぞれが接地された金属パーティションによって分離されています。

1. バスバーコンパートメント:

バスバー コンパートメントは上部ガス タンク内に囲まれており、絶縁機構も収容されています。スイッチギヤが基礎ベース上に降ろされると、隣接するキャビネットセクションが結合プロセスを通じて互いに結合され、それによって左右の回路ユニットとそのバスバーが一体化されたアセンブリにしっかりと接続されます。

2.二次制御コンパートメント:

二次制御コンパートメントは開閉装置エンクロージャの真上にあります。内部には部品取付板と端子台固定金具が装備されており、配線端子、小型​​バスバー端子、内蔵保護装置などの制御・操作部品を取り付けることができます。これにより、リモート制御、リモート測定、リモートシグナリング、ローカルモニタリングなどのシステム機能が有効になります。左右の側板の端子に対応する位置に小型バスバー接続用の丸穴を設けており、隣接するキャビネットを連結した際の配線に便利です。

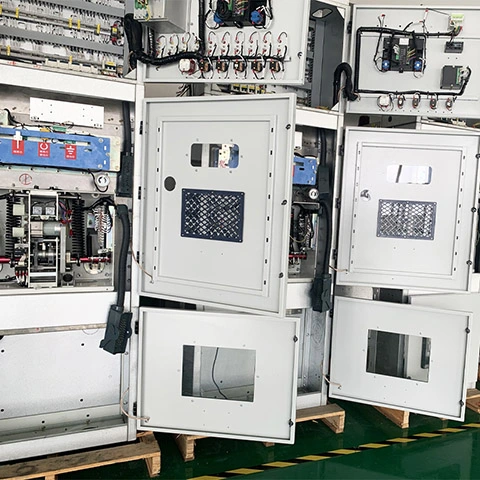

二次制御コンパートメント

3. スイッチコンパートメント:

スイッチコンパートメントはエンクロージャの中央セクションにあります。このキャビネットは、ガス室を上下 2 つに分けたプレート式ガス絶縁開閉装置構造を採用しています。上部のガスコンパートメントには 3 ポジション断路器が収納され、下部のガスコンパートメントには真空サーキットブレーカーが収納されています。バスバー、3 極断路器、および真空遮断器は、「上-中-下」の構成で配置されています。単一ガス室設計は、構造がシンプルで、製造が容易で、低コストです。

ただし、すべてのコンポーネントが 1 つのコンパートメントに一緒に配置されているため、相互干渉が発生しやすく、信頼性が低下します。対照的に、マルチガスコンパートメント設計により、個々のモジュールの交換が容易になり、複数のコンポーネント間の相互干渉が回避され、より高い安全性が実現します。それにもかかわらず、マルチコンパートメント構造はより複雑で、製造がより難しく、より高価になります。

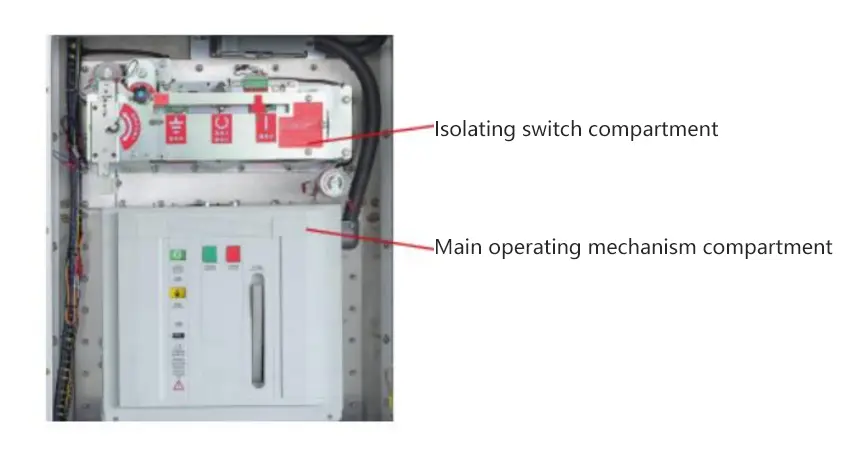

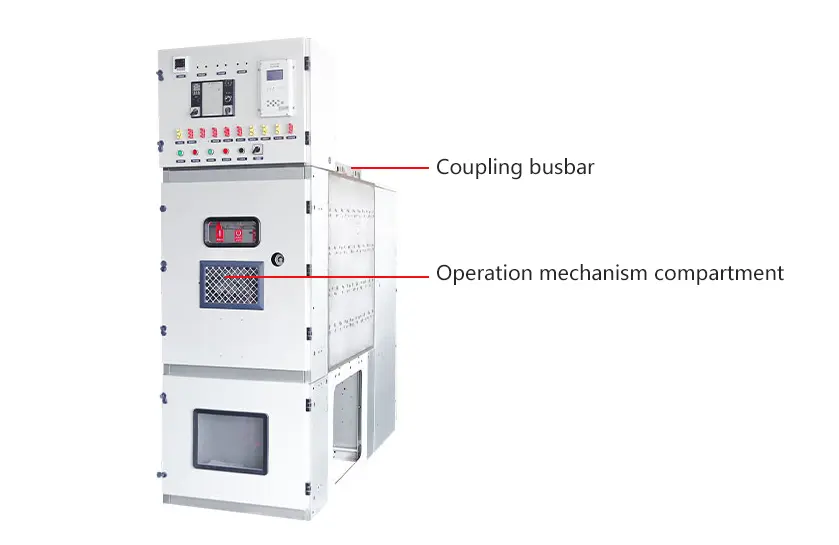

4.操作機構部

ばね操作機構をフラットに配置し、断路器機構と遮断器機構を分離して収納しました。真空遮断器の機構と絶縁プルロッドが前後一体化されており、伝動チェーンが簡素化されています。その結果、機構の出力特性はサーキットブレーカーの開閉特性とよりよく一致し、消費電力を削減しながら機械の信頼性と柔軟性を向上させます。

5.ケーブルコンパートメント:

ケーブル コンパートメントは開閉装置の下部にあり、独立した圧力逃がしチャネルがあります。ケーブル接続端子の地面からの高さは最大 700 mm に達します。必要に応じて接地インターロックがケーブル コンパートメント内に取り付けられ、各回路に 2 本のケーブルと避雷器を収容できます。また、入出力ケーブルと避雷器の接続は、コーン内プラグイン接続方式となっています。
