購入前に高圧開閉装置の品質を評価するにはどうすればよいですか?

はじめに: 品質は納品前に獲得されるものであり、納品後に発見されるものではありません

パンフレットで見ると、中圧開閉装置パネルが印象的です。ステンレススチールの筐体がキラリと光ります。データシートの仕様は、すべての正しいボックスにチェックを入れています。しかし、30 年間確実に動作するパネルと、コールバック、ダウンタイム、高価な改造が発生するパネルとの違いは、PDF では確認できません。これは、製造プロセス、テスト規律、および機器がプロジェクト現場に到着するずっと前に行われるエンジニアリング上の決定に組み込まれています。

調達専門家、コンサルティング エンジニア、資産管理者にとって、購入前に開閉装置の品質を評価することは、銘板が注文と一致するかどうかを確認することではありません。メーカーが耐用年数全体にわたって約束どおりに機能する機器を提供するためのプロセス、テスト能力、品質文化を備えているかどうかを判断することです。

この記事では、注文書が発行される前に中電圧開閉装置の品質を評価するための構造化されたフレームワークを提供します。工場の生産能力や型式試験の検証から、コンポーネントの品質や文書化の規律に至るまで、最も重要な領域をカバーし、それぞれで何を確認すべきかを説明します。

1. データシートではなく工場から始める

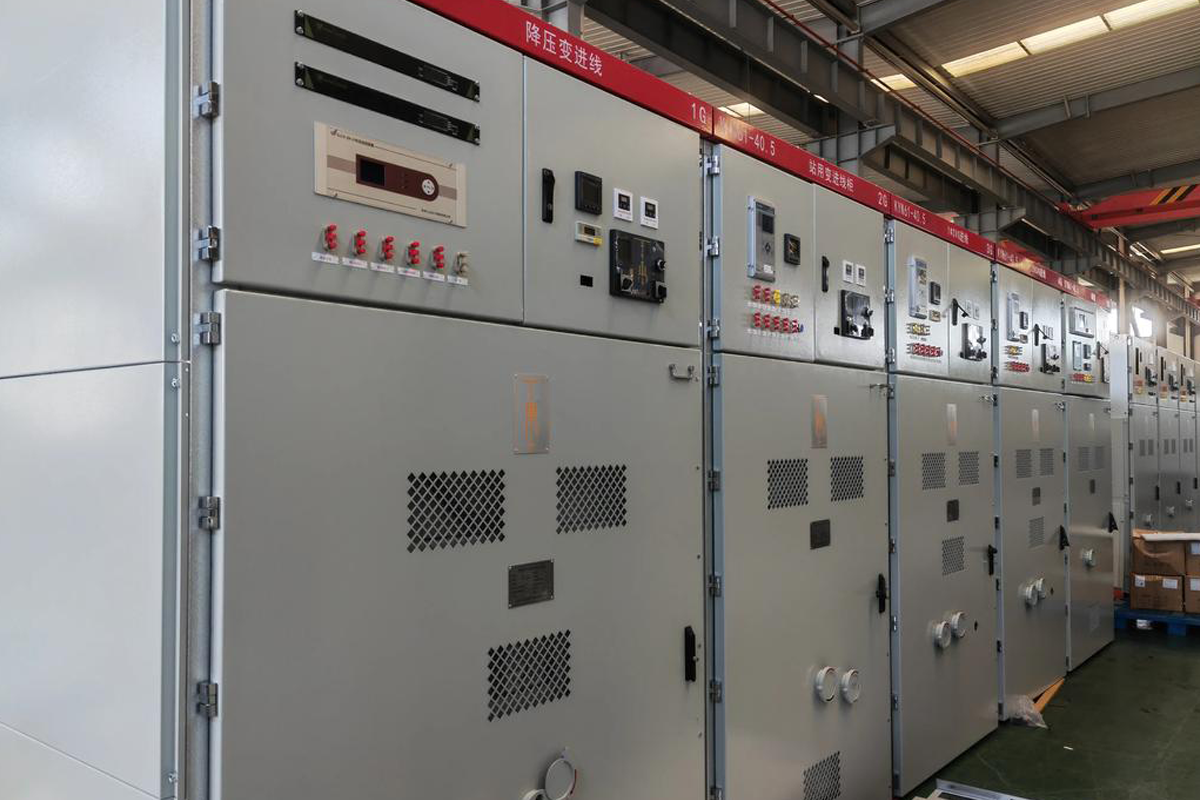

開閉装置の品質を評価する際の最も明確なステップは、開閉装置がどこでどのように製造されているかを確認することです。工場訪問では、どの文書よりもメーカーの品質能力について詳しく知ることができます。訪問が不可能な場合は、生産ライン、テスト施設、最近完了した注文の詳細な写真やビデオをリクエストすることが次善の策です。

工場を評価するときは、印象ではなくプロセスの指標に焦点を当てます。生産現場は明確に定義されたワークステーションに編成されていますか? それとも、パネルは無計画なレイアウトで組み立てられていますか?作業者は調整された設定のトルクレンチを使用していますか? それとも感覚でボルトを締めていますか?入荷するコンポーネント (真空遮断器、エポキシ樹脂ポール、保護リレー) は管理された状態で保管され、サプライヤーまで追跡可能ですか?これらのプロセスの詳細は、最終製品の品質の代用となります。

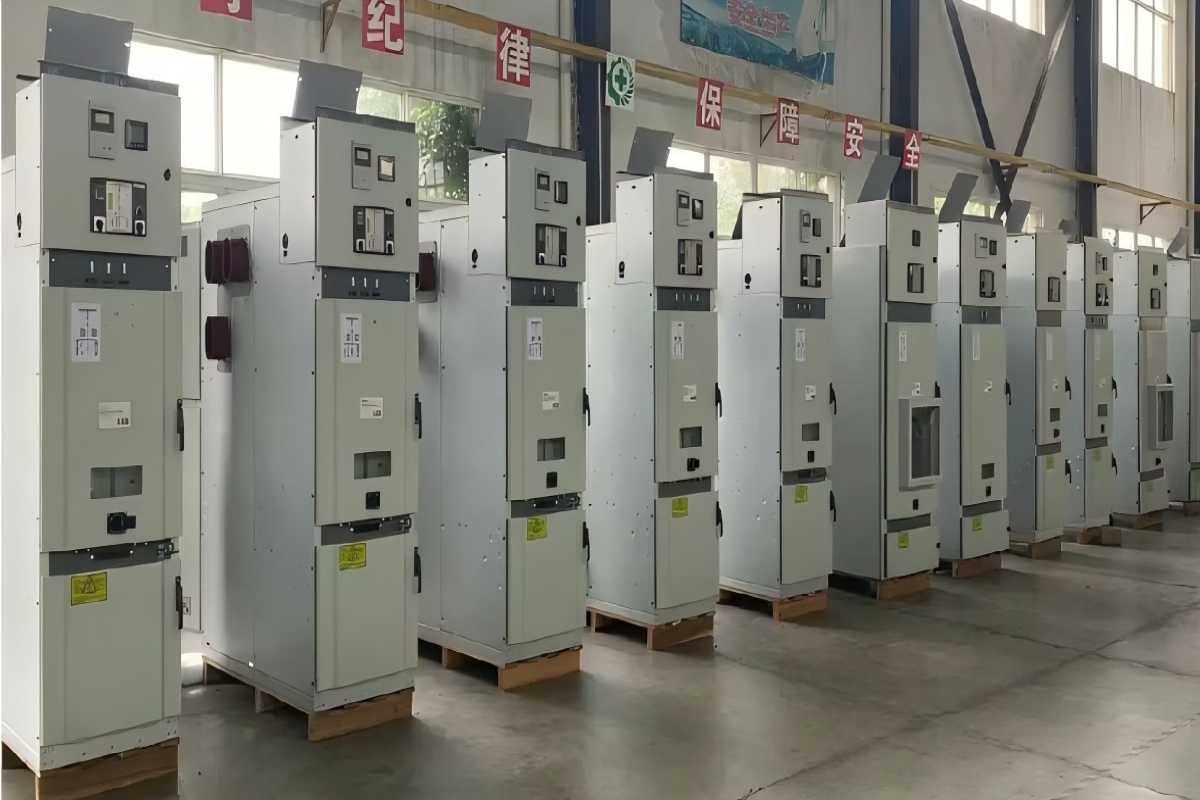

COTENELE の中電圧開閉装置の生産は、各段階で工程内品質検査が行われる、定義された製造シーケンスに従っています。真空遮断器用のエポキシ樹脂ポールは、自動加圧ゲル化装置を使用して社内で鋳造されます。 SF₆ フリー RMU 用のステンレス鋼タンクは、制御された条件下で溶接、漏れテスト、および密閉されています。完成したパネルは工場出荷前に定期的な検査を受けます。

2. 型テストを完全かつ独立して検証する

IEC 62271-200 に準拠した型式試験は、開閉装置の品質保証の基礎です。これは、その設計が使用中に遭遇する電気的、機械的、熱的ストレスに耐えられることを示しています。しかし、「型式テスト済み」という用語は、業界では不正確に使用されています。メーカーに尋ねるべき質問は、「この機器は型式検査を受けていますか?」ということではありません。それは、「独立した IEC 認定研究所からの完全な型式試験レポートを今すぐ提供してもらえますか?」というものです。

高圧開閉装置の型式試験プログラムには、短絡遮断・投入試験、短時間耐電流試験、温度上昇試験、絶縁試験、内部アーク試験が含まれます。これらはそれぞれ、提供されている特定のパネル構成とモジュールの組み合わせで実行する必要があります。完全なプログラムを完了したメーカーは、ためらうことなくレポートを提供します。 「IEC 規格に準拠して検証された設計」または「進行中のテスト報告書」などのフレーズを使用するメーカーは、文書がまだ存在しないことを示しています。

レポートの存在を超えて、その範囲を確認してください。テストされた構成が見積もられている構成と一致することを確認します。短絡定格、内部アーク分類、および機械的耐久クラスがプロジェクトの要件を満たしていることを確認します。試験機関が社内施設ではなく、真に独立しており、IEC 認定を受けていることを確認してください。

COTENELE は、すべての入札提出時に、認定された第三者研究所からの IEC 62271-200 型式試験証明書を提供します。レポートは完全なテスト手順をカバーしており、注文後ではなく注文前に提供されます。

3. コアスイッチングコンポーネントと絶縁コンポーネントを調べる

真空遮断器と絶縁システムは、中圧開閉装置パネルの心臓部です。これらのコンポーネントの品質によって、機器の信頼性、メンテナンス プロファイル、耐用年数が決まります。

真空遮断器にとって、真空遮断器は最も重要な部品です。インタラプタの起源と製造の歴史を評価します。中圧用途で実績のある有名メーカーが製造したものですか?どのような接点材料が使用されていますか?銅クロムは、導電性と耐アーク浸食性の組み合わせの業界標準ですか?インタラプタは生涯密閉されており、耐用年数が経過するまでメンテナンスは必要ありませんか、それとも定期的な真空完全性チェックが必要な設計ですか?

断熱システムも同様に重要です。空気絶縁開閉装置の場合、相間および相と対地間のクリアランスが IEC 要件を満たすかそれを超えていることを確認してください。ガス絶縁機器の場合は、断熱媒体を確認してください。地球温暖化係数がゼロの乾燥空気または窒素、あるいは現在および予見可能な環境規制を満たす代替品です。ステンレス鋼製ガスタンクは、ガスの監視や再充填を必要とせず、生涯密閉された圧力容器として設計およびテストされる必要があります。

COTENELE の VS1 真空サーキット ブレーカーは、認定サプライヤーが提供する永久密閉真空遮断器を使用し、社内で鋳造されたエポキシ樹脂ポール絶縁材と組み合わせています。当社の SF₆ フリー RMU は、30 年の設計寿命全体にわたって溶接、漏れテスト、および密閉されたステンレス鋼タンク内の断熱媒体として乾燥空気を使用します。

4. 動作メカニズムと機械的インターロックの評価

操作機構はブレーカーが開閉するたびに動く部品です。その設計と製造の品質は、機器の機械的耐久性と長期信頼性に直接影響します。

最新の中圧回路ブレーカーは、エネルギーを蓄えたバネ機構を使用しています。小型モーターが数秒かけて閉鎖スプリングを充電します。閉コマンドが与えられると、蓄積されたエネルギーがほぼ瞬時に放出されて接点が閉じます。投入中は、投入用スプリングも同時に充電されるため、ブレーカーは直ちに作動する準備が整います。この機構は、IEC 62271-100 に従って、M2 クラスの機械的耐久性 (10,000 回の動作で故障なし) として評価される必要があります。

メカニズムの構造を評価します。スプリング、リンケージ、ラッチは疲労や腐食に強い素材で作られていますか?パネルからブレーカーを取り外さなくても、機構にアクセスして検査できますか?機械的な動作は複数の動作にわたってスムーズかつ一貫していますか? それとも拘束や変動の兆候が見られますか?

安全な操作シーケンスを強制する機械的インターロック システムも同様に重要です。 「5 つの防止」インターロック (負荷時の閉の防止、負荷時の断路器の開放の防止、通電接地の防止、接地が適用された状態での閉鎖の防止、および充電中の区画への侵入の防止) は、補助電源に依存せずに確実に機能する必要があります。工場訪問中にこれらのインターロックをテストするか、定期テスト中にインターロック検証のビデオ証拠をリクエストしてください。

5. 低電圧コンパートメントと配線を点検する

低圧コンパートメントには、保護リレー、制御配線、端子台、開閉装置にインテリジェンスを与える通信デバイスが収納されています。このコンパートメントの仕上がりの品質は、メーカーの細部への全体的な注意を示す信頼できる指標です。

低圧ドアを開けて配線を調べます。導体はきちんと配線され、ケーブルダクトまたは織機内に固定されていますか?ワイヤーの両端には透明で耐久性のあるマーカーでラベルが付けられていますか?端子のフェルール番号は一貫していて読みやすいですか?予備の導体はコイル状に巻いて固定されていますか、それとも緩んだままになっていますか?これらは見た目の問題ではありません。配線方法が不適切だと、接続の緩み、断続的な障害が発生し、試運転後何年もエンジニアリング時間が費やされる悪夢のようなトラブルシューティングが発生します。

保護リレーは、アプリケーションに合わせて正しく取り付け、配線、構成する必要があります。リレーのタイプ、変流器の比率、および補助電圧がプロジェクトの仕様と一致していることを確認します。開閉装置に通信機能が含まれている場合は、通信配線とプロトコル構成が文書化され、納品前にテストされていることを確認してください。

6. ドキュメントパッケージを確認する

ドキュメントは製品の一部です。入札段階で完全、正確、よく整理された文書パッケージを提供できない開閉装置メーカーは、発注後により適切な文書を提供する可能性は低いです。

少なくとも、購入前文書パッケージには、独立した IEC 認定試験所からの型式試験証明書、出荷前に各パネルで何を試験するかを示す定期試験報告書テンプレート、適用される規格および規制への適合宣言、同様の設置の参考リスト、および設置および操作マニュアルが含まれている必要があります。欧州プロジェクトの場合、機器が SF₆ フリーの場合、EU F-ガス規制への準拠を証明する文書を含める必要があります。

ドキュメントを批判的に確認してください。テストレポートは完全で読みやすいものですか、それともページが欠けている部分的な概要ですか?参照インストールは、プロジェクトと同様のアプリケーションおよび地域にありますか?ドキュメントは明確な技術英語で書かれていますか? それともネイティブスピーカーのエンジニアによるレビューなしで翻訳された形跡が見られますか?

COTENELE は、すべての注文に、型式試験証明書、日常試験報告書、準拠宣言書、操作マニュアルなどの完全な文書パッケージを同梱しています。当社は、コンサルティング エンジニアや公益事業評価者が契約締結前に技術レビューを完了できるように、入札段階でも同じ文書を提供します。

7. アフターセールスサポートとスペアパーツの入手可能性を評価する

開閉装置の品質は、機器そのものだけでなく、数十年にわたる運用にわたってそれをサポートするメーカーの能力にまで及びます。購入前に、アフターサポート、スペアパーツの供給、技術サポートに対するメーカーのアプローチを評価してください。

メーカーはオンサイトまたはリモートで試運転サポートを提供していますか?納品後の技術的な問い合わせに対する、明確な応答時間の約束を伴う、定義されたプロセスはありますか?標準のスペアパーツ (ヒューズ リンク、補助接点、操作ハンドル、リレー モジュール) は在庫から入手できますか? それとも納期がかかる受注生産ですか?

輸出業務を確立しているメーカーは、国際宅配便でスペアパーツを発送し、ヨーロッパまたはアジアの営業時間内に英語で技術サポートを提供できる必要があります。メーカーの主な事業が国内であり、輸出が数量のほんの一部である場合、国際プロジェクトに対するアフターサポートは手薄になる可能性があります。

結論: 品質は外観ではなくプロセスである

購入前に高圧開閉装置の品質を評価するには、洗練された外観だけでなく、長期的な性能を決定する製造プロセス、テスト規律、コンポーネントの系統、および文書の厳密さにまで目を向ける必要があります。データシート上のパラメータは開始点であり、終了点ではありません。重要なのは、メーカーがデータシートの約束を一貫して提供する生産システムと品質文化を構築しているかどうかです。

工場の能力、型式試験の検証、コアコンポーネントの品質、機構とインターロックの評価、配線の仕上がり、文書の完全性、販売後のサポートなどの構造化された評価は、サプライヤーを比較し、数十年のサービスにわたって期待どおりに機能する機器を選択するための信頼できる基礎を提供します。

COTENELE は、問い合わせ段階で型式試験証明書を提供し、お客様による生産施設の検査を歓迎し、すべての見積書に完全な文書パッケージを提供することで、この評価プロセスをサポートします。当社の真空サーキットブレーカーとSF₆フリーのリングメインユニットは、定義された製造プロセスに基づいて構築され、IEC規格に従ってテストされ、国際プロジェクトの要件を理解しているエンジニアリングチームによってサポートされています。
