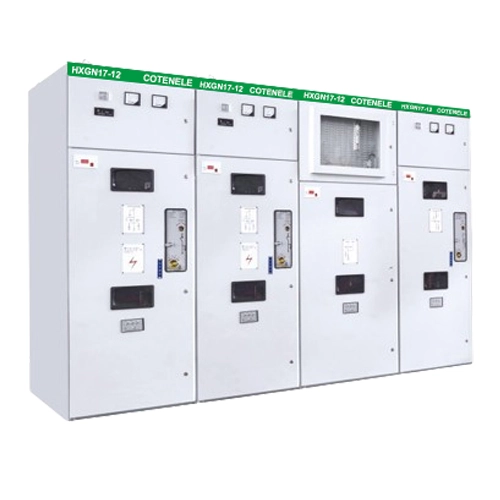

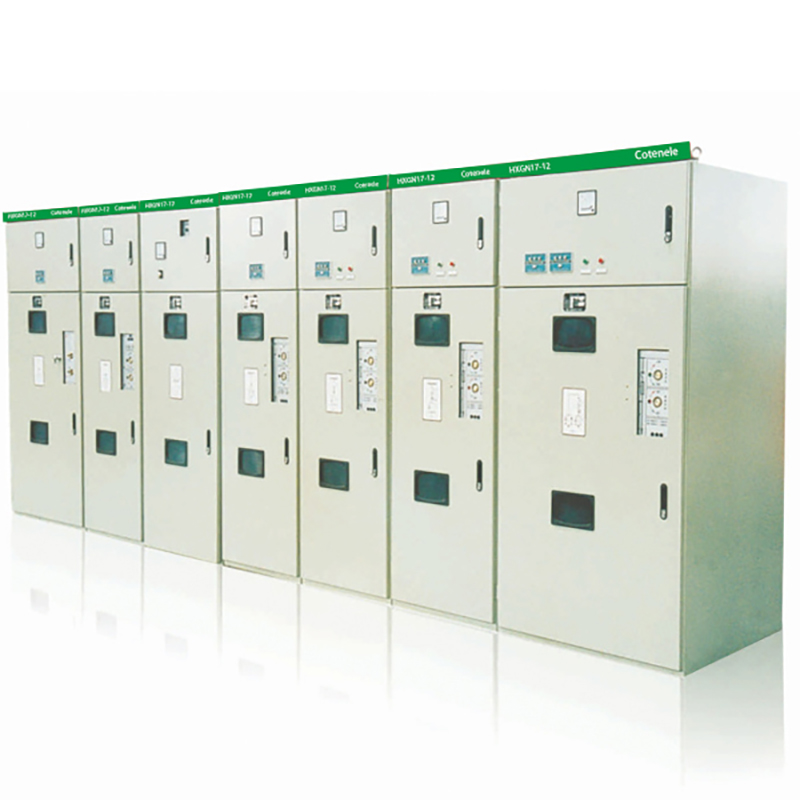

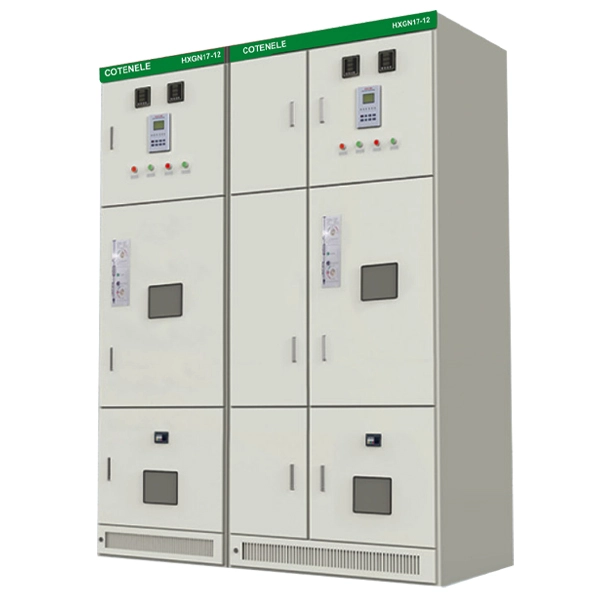

11KV 中電圧 RMU 電気パネル

Cotenele は、中電圧開閉装置とその内部コアコンポーネントのメーカーです。当社の製品には、中電圧パネル、リングメインユニット、真空サーキットブレーカー、負荷遮断スイッチ、操作機構が含まれます。HXGN17-12 シリーズ 11KV 中電圧 RMU 電気パネルは、広く使用されており、技術的に成熟した 10kV 屋内ボックス型固定 AC 金属密閉リングネットワーク開閉装置です。これは主に三相 AC 50Hz、定格電圧 12kV の配電システムで使用され、電気エネルギーの受信、配電、制御、保護を担当し、リング ネットワーク電源および端末電源シナリオで広く使用されています。

長年にわたり、Cotenele はヨーロッパおよび中東における中電圧配電機器の重要なサプライヤーであり、当社のリングメインユニットおよびガス絶縁開閉装置の生産は顧客から広く賞賛されています。HXGN17-12 シリーズ 11KV 中電圧 RMU 電気パネルは、屋内ボックスタイプの固定 AC 金属密閉リングメインユニットです。

RMUシェルはアルミニウム亜鉛プレートで組み立てられており、コンパクトな構造と完全な「5つの防止」インターロック機能を備えています。上からバスバー室、スイッチ室、ケーブル室に分かれており、都市部の送電網、産業・鉱業企業、高層ビルなどの10kV配電システムのリングネットワーク電源やターミナル電源に適しています。その設計と製造はGB/T 3906やIEC 62271-200などの国内および国際規格に従っています。

11kv Medium Voltage Rmu Electrical Panels


製品型式

コード 意味
H リングネットワーク/リングメインユニット
X 箱形金属密閉開閉装置
G 固定式(開閉装置部品が固定設置されている)
N 屋内型
17 デザインシリアルナンバー
12 定格電圧(12KV)
さらに、内部コンポーネントに応じて、接尾辞の文字は特定の意味を持ちます。
F ロードブレークスイッチ搭載
R ヒューズ搭載
F・R ロードスイッチとヒューズの組み合わせ
Z 真空(真空ロードブレークスイッチを指します)
Z・R 真空負荷遮断スイッチ・ヒューズの組み合わせ


リングメインユニットHGNX17-12は高圧開閉装置KYN28-12と比べてどのようなメリットがありますか?

11kv Medium Voltage Rmu Electrical Panels


KYN28-12 装甲引出し式金属被覆スイッチギヤと比較すると、HXGN17-12 リング メイン ユニットは、コンパクト サイズ、低コスト、メンテナンスの容易さ、および環境適応性の点で非常に大きな利点を備えているため、HXGN17-12 11KV 中電圧 RMU 電気パネルは、スペースが限られ、予算が限られており、高い電源信頼性が必要なエンドユーザー配電シナリオに特に適しています。

KYN28-12 に対する HXGN17-12 の主な利点は次のとおりです。

1. 初期投資の削減:HXGN17-12 リング メイン ユニットは一般的にコストがはるかに低いため、予算に制約のあるプロジェクトでは明らかに経済的な利点があります。また、構造がシンプルなため故障率が低くなり、長期的な運用コストやメンテナンスコストも削減できます。

2. コンパクトなサイズと柔軟な設置: The HXGN17-12 RMU volume is far smaller than that of the KYN28-12 medium-voltage switchgear. The compact layout and the ability to be mounted against a wall make it much more adaptable in locations where installation space is limited.

3. 日常的なメンテナンスの簡素化:HXGN17-12 は通常、固定タイプの構造を採用しています。主なスイッチング要素が固定取り付けされているため、構造がシンプルで信頼性が高くなります。RMU と比較して、KYN28-12 は引き出し式 (トラック) タイプの構造を採用しており、これにより互換性は良好ですが、複雑さが増し、潜在的な故障箇所が増え、保守担当者にも高い技術スキルが必要になります。

4. 環境適応性の向上:HXGN17-12 シェルは完全に密閉されているため、その保護等級は通常 IP2X 以上の保護等級を達成しており、リング本体は塵、湿気、汚染に対してより強力な耐性を提供できます。これにより、過酷な環境でもより安定した動作が保証されます。


主な違いと選択のアドバイス

11kv Medium Voltage Rmu Electrical Panels


リング本体の限定的な保護特性

HXGN17-12 リング メイン ユニットは主に負荷分散を目的としていることに注意することが重要です。その主な保護要素は通常、「負荷スイッチ + ヒューズ」の組み合わせです。この構成は短絡故障を迅速に遮断できますが、包括的なリレー保護機能 (過電流および瞬間過電流保護など) が欠けているため、高度なリレー保護を必要とするアプリケーションには適していません。

選定アドバイス

要約すると、この 2 つのどちらを選択するかは、特定のニーズによって決まります。

プロジェクトの予算が限られており、設置スペースが不足し、配電ターミナルが過酷な環境にある場合、HXGN17-12 11KV 中電圧 RMU 電気パネルは経済的で実用的な選択肢です。

プロジェクトに十分な予算があり、高電流容量、高遮断容量、完全なリレー保護が必要な場合は、KYN28-12 の方が適しています。


主な技術パラメータ

SN アイテム ユニット FN12-10 FZN25-12
1 定格電圧 kV 12
2 1分間電源周波数耐電圧 アースおよび相間:42 kV。絶縁距離の場合: 48 kV
3 雷インパルス電圧(波高値) アースおよび相間:75 kV。絶縁距離の場合: 85 kV
4 定格周波数 Hz 50
5 主母線の定格電流 A 630
6 ロードブレークスイッチ 定格電流 630
7 定格電流での電気的寿命
8 無負荷変圧器の遮断容量 kVA 1250
9 定格熱安定電流 kA/秒 20/4;接地スイッチ 20/2
10 定格動的安定電流(ピーク) kA 50
11 定格短絡電流(ピーク) 50
12 ヒューズの定格電流 A 100
13 定格転写電流 1500 2000
14 定格短絡遮断電流 kA 31.5
15 使用ヒューズの型式 S□LAJ-12(XRNT□-10)
16 機械的寿命 2000 10000
17 補助回路の1分間電源周波数耐電圧 kV 2
18 電動操作機構の動作電圧 V AC DC : 220;110
19 保護の程度 IP2X
20 外形寸法(幅×奥行き×高さ) mm 650(850)X900X2000(2200)

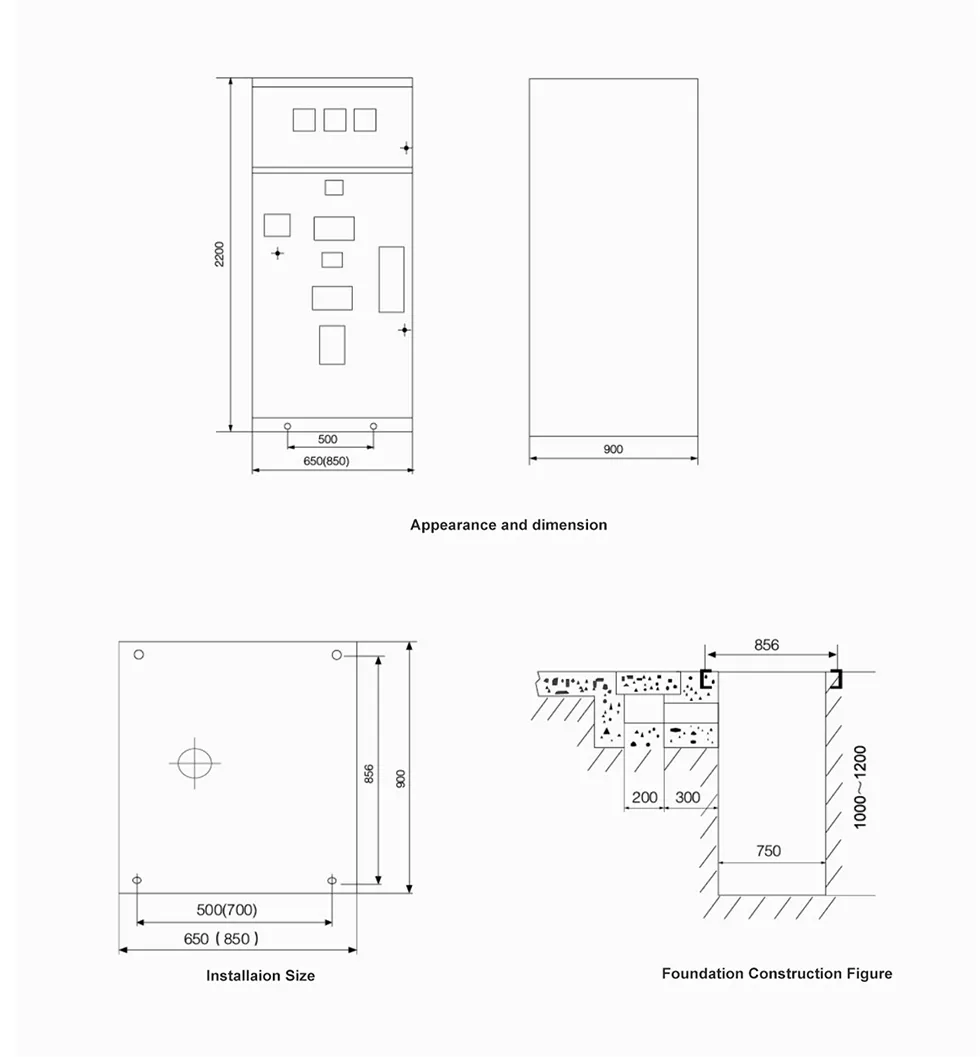

外観と寸法

11kv Medium Voltage Rmu Electrical Panels


注文・購入方法

1.基本的な購入情報:リング本体または開閉装置の完全なタイプ、数量、および納期をお知らせください。

2.技術コミュニケーション中の図面:

オファーの前に、以下の図面を一緒に提出する必要があります。

プライマリ システムの単線図、

二次(制御)回路の概略図、および

開閉装置ユニットの配置を示す配置図。

3.電気定格とコンポーネントの仕様 – 主母線の定格電流、および開閉装置に設置される各コンポーネント (回路ブレーカー、負荷スイッチ、ヒューズ、変流器など) の種類と定格を明確に記載します。

4.特別要件 – 追加の技術要件または非標準要件(例:特殊コーティング、異なる保護等級、特定の付属装置、または環境条件)は、明示的に説明するものとします。

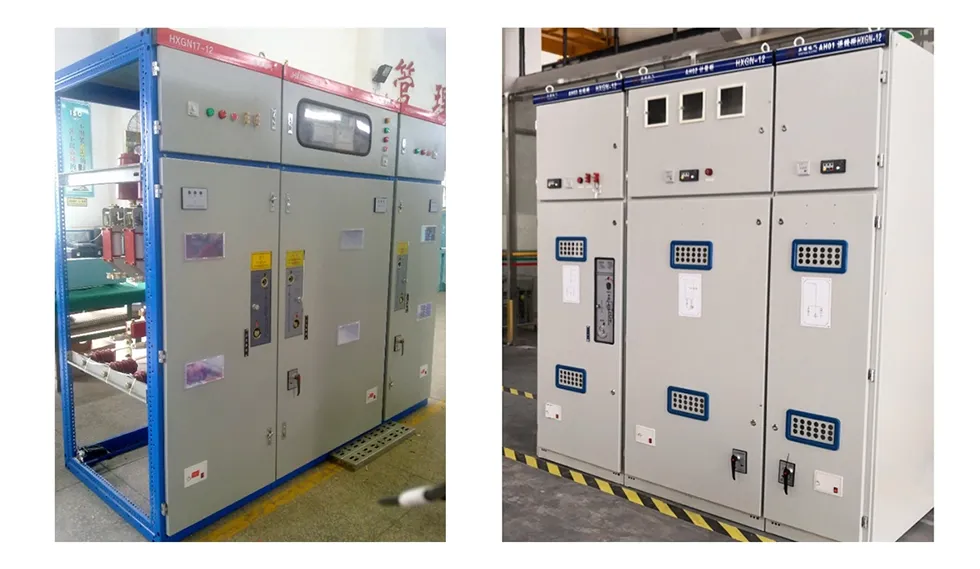

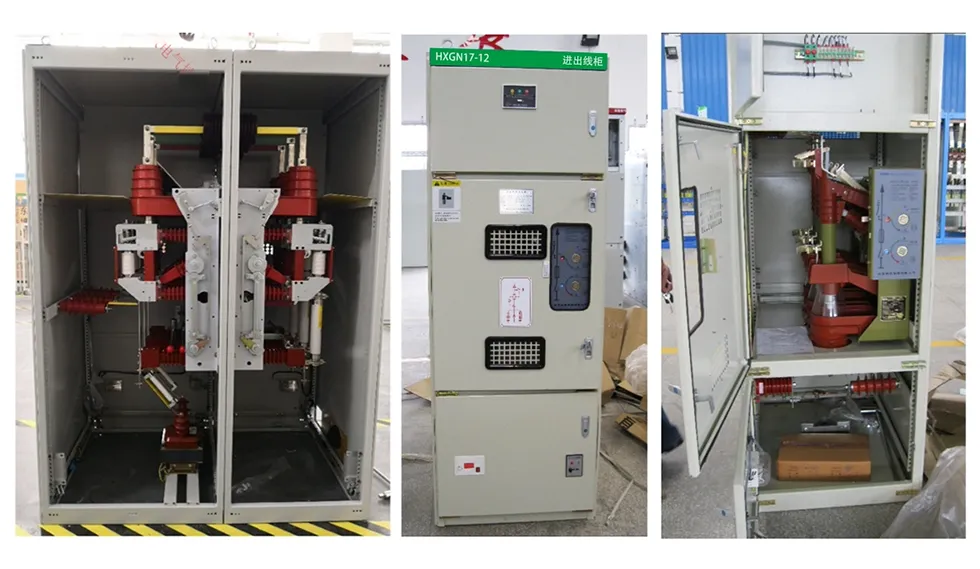

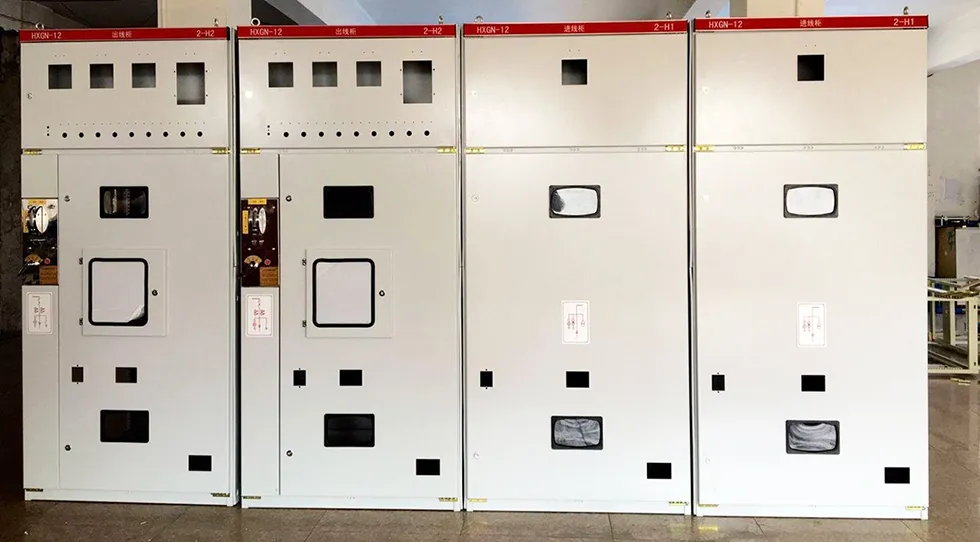

製品ショー

11kv Medium Voltage Rmu Electrical Panels

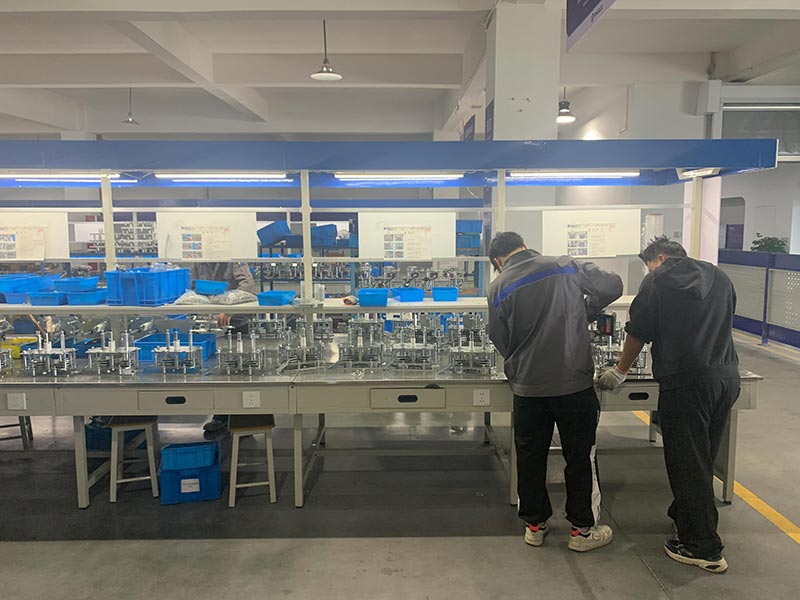

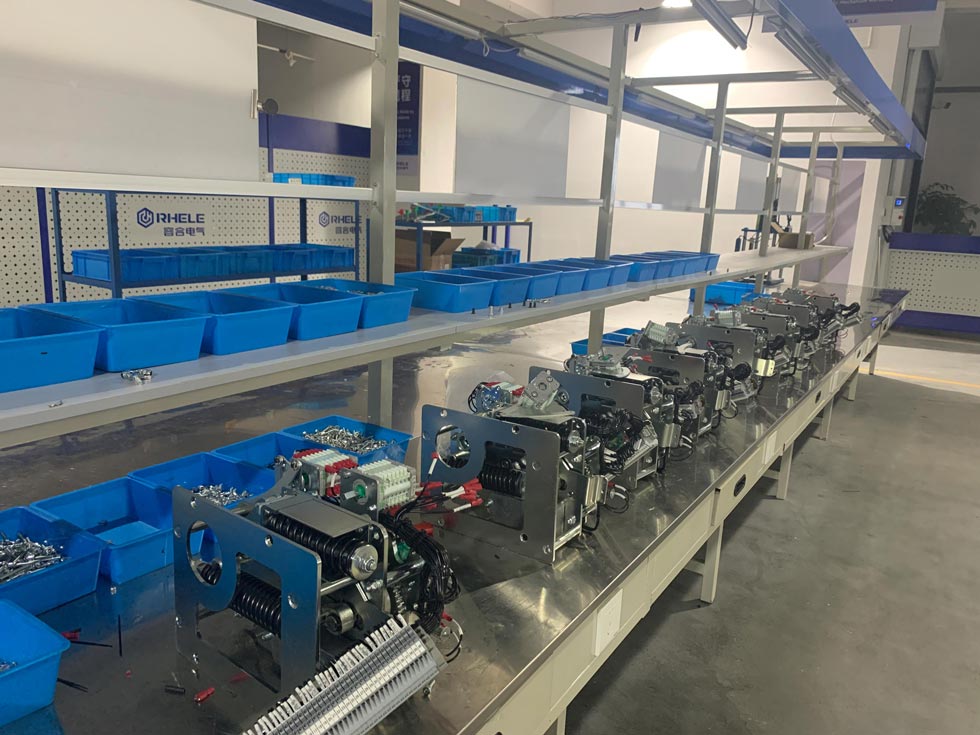

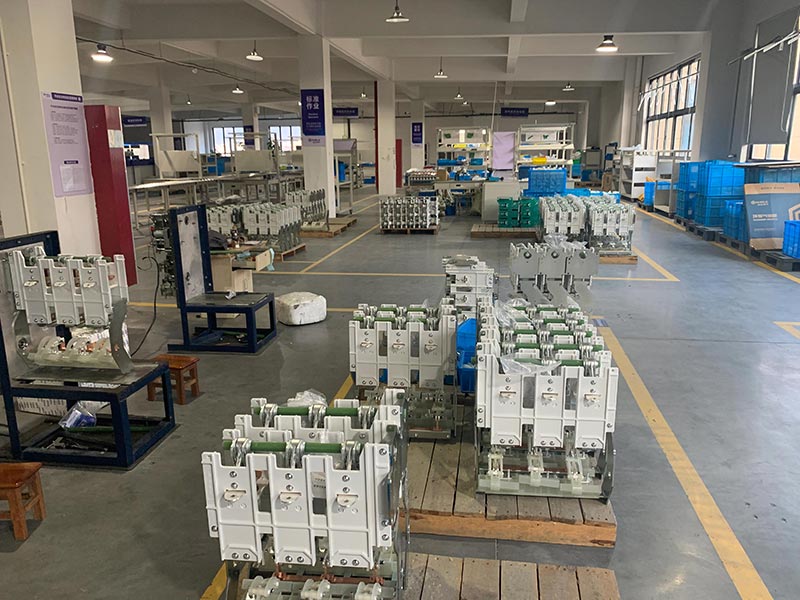

私たちのワークショップ

11kv Medium Voltage Rmu Electrical Panels11kv Medium Voltage Rmu Electrical Panels11kv Medium Voltage Rmu Electrical Panels
