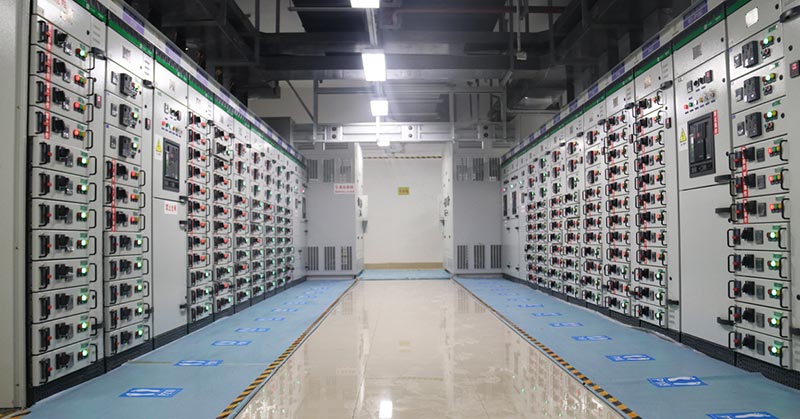

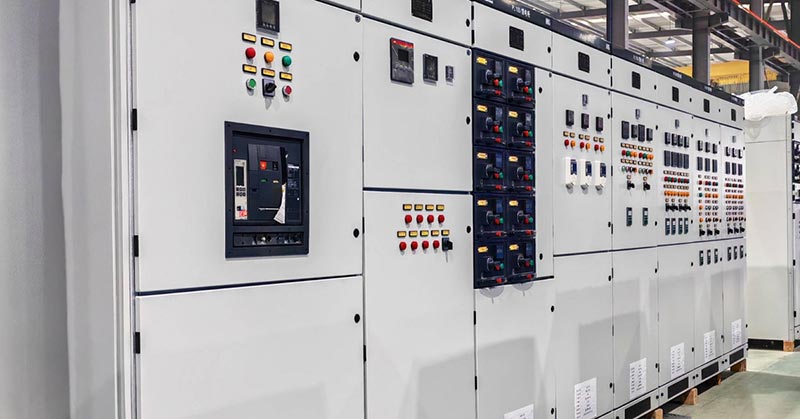

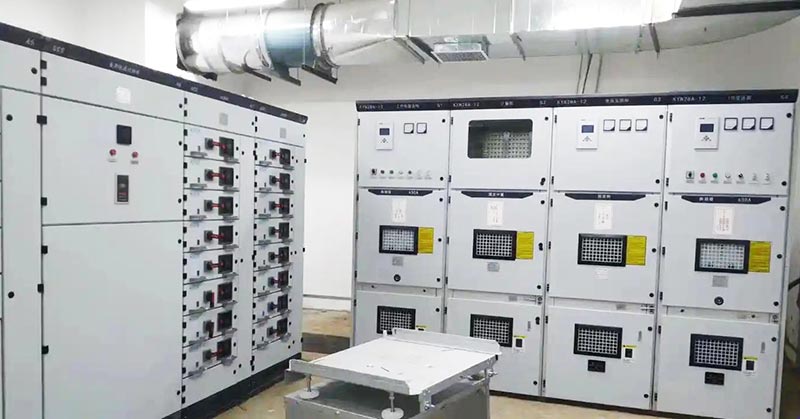

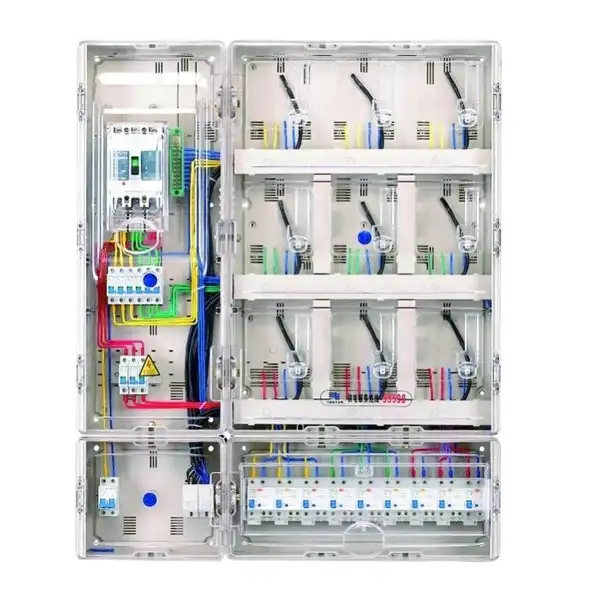

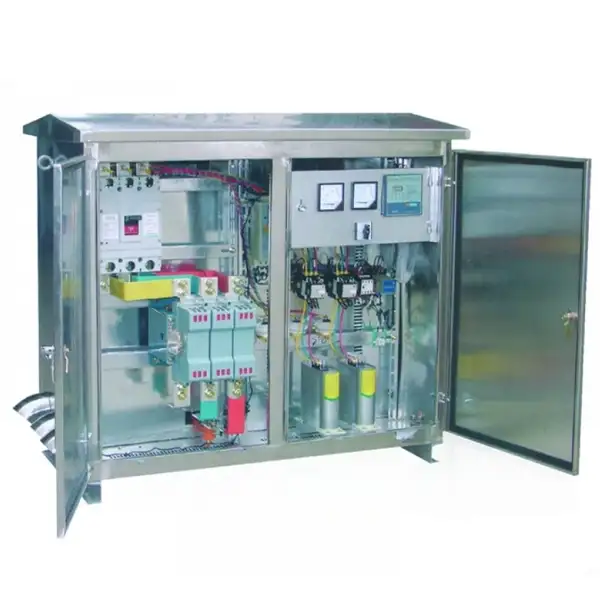

低圧開閉装置とは何ですか?

A低圧開閉装置一般に、最大 1000V の AC 電圧の電力システムで使用される配電機器を指します。その主な機能は、変圧器から照明器具、モーター、制御システムなどのさまざまな最終用途デバイスに電気エネルギーを伝送することです。中国で一般的に使用されている 50Hz AC 配電システムでは、低圧配電キャビネットの定格電圧は通常 380V で、定格電流は最大数千アンペアに達します。

簡単に言うと、電力システム全体を人間の血液循環システムにたとえると、発電所は心臓、高圧送電線は動脈、低圧配電盤はすべてのエンドユーザーに届く毛細血管です。彼らは、降圧された電力を各電気ユニットに合理的に分配し、照明、モーターなどのさまざまな電気機器が必要な電気エネルギーを安全かつ安定して受け取ることができるようにする責任を負います。当社の開閉装置は、関連する国内および国際規格 IEC 61439 および GB/T 7251 を満たしています。

主な機能と役割は何ですか？

低圧配電盤の中核機能は、受信、分配、保護の 3 つのタスクに要約できます。

まず、上流の電力網 (変圧器の低電圧側など) から受電キャビネット (受電キャビネット) を介して電気エネルギーを受け取ります。その後、メインバスバー（銅バーシステム）を介してエネルギーを分岐回路に分配し、出力キャビネットを介してモーターや照明システムなどの機器に供給します。このプロセス全体を通じて、回路ブレーカー、ヒューズ、断路器などの保護装置が回路の状態を継続的に監視します。過負荷、短絡、漏電が発生した場合には、障害のある回路を迅速に切断し、機器と人員の両方を効果的に保護します。

さらに、低圧配電盤は無効電力補償の機能も果たします。コンデンサ バンク (補償キャビネット) は、コンデンサ バンクを自動的に切り替えることで系統の力率を改善し、ライン損失を低減し、エネルギー効率を向上させます。

低圧開閉装置の一般的なタイプとモデル

低圧開閉装置はその取付方法により、固定型低圧開閉装置と引出型低圧開閉装置の2つの構造タイプに大別されます。

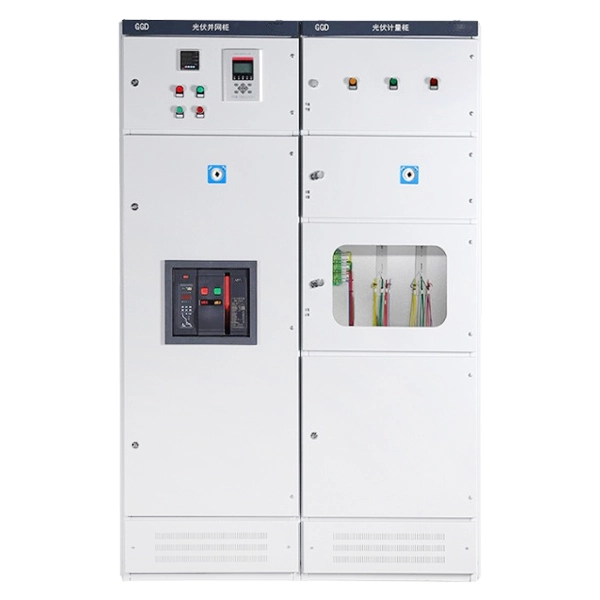

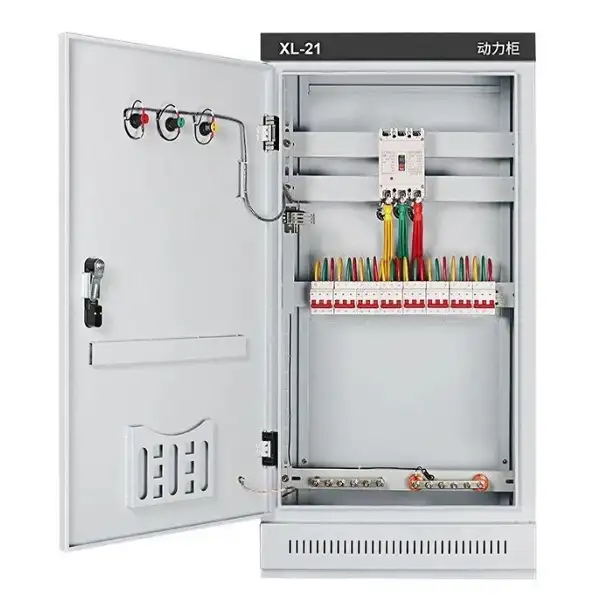

固定式開閉装置GGD 開閉装置など、すべての電気コンポーネントが所定の位置に恒久的に取り付けられた固定パネル構造を特徴としています。堅牢な構造、低コスト、メンテナンスの容易さが特徴です。最大定格電流が 3150A の発電所、変電所、工業および鉱山企業の配電システムに適しています。エンクロージャは放熱のために自然換気を使用しており、上部と下部に通気スロットがあり、自然な空気流路を形成しています。

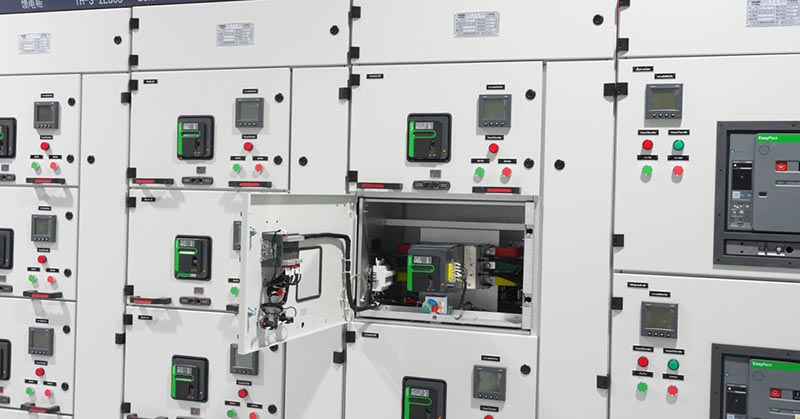

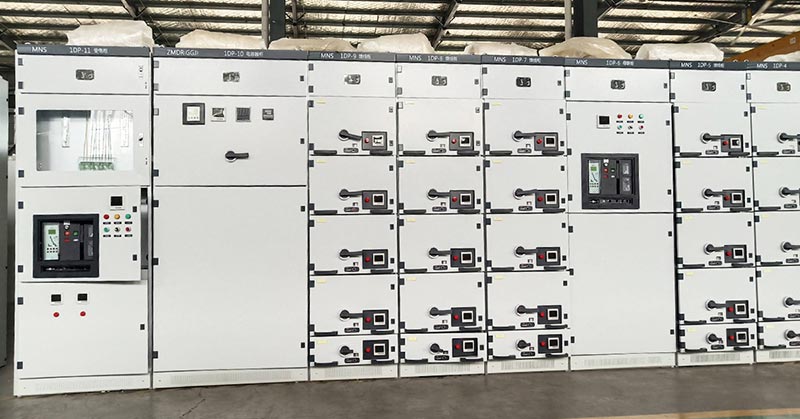

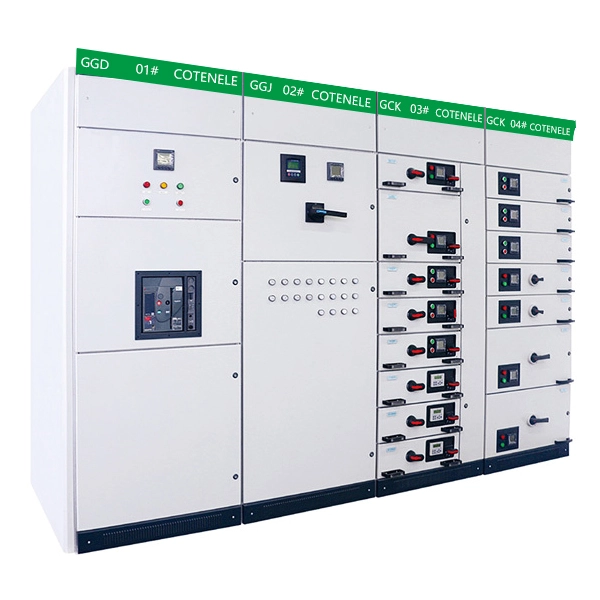

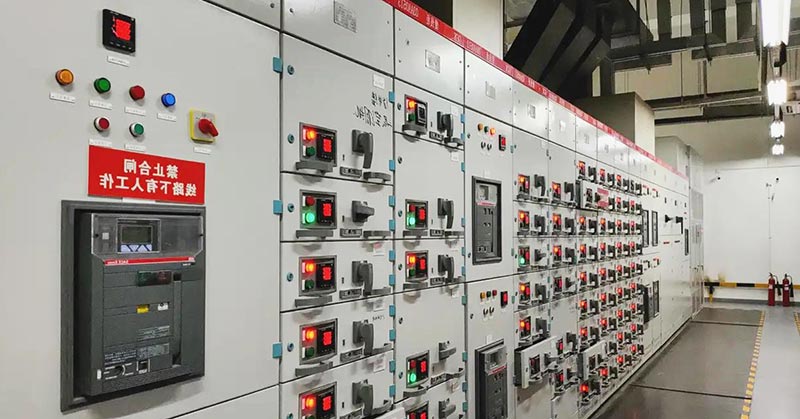

引出形開閉装置（引き出し式開閉装置とも呼ばれます）GCK、GCS、MNSなどの型式が代表的です。特徴的なのは、各出力ユニットが独立したドロワーとして設計されていることです。引出開閉装置は省スペースで保守が容易で、より多くの発信回路を提供しますが、一般に高価です。 1つの回路で障害が発生した場合、修理のために対応する引き出しのみを引き出す必要があり、電源を遮断することなく予備ユニットを交換できるため、他の回路に影響を与えることはありません。 MNS 低圧スイッチギヤは、ABB (スイス) から移転された技術に基づいて製造されており、コンパクトな設計、強力な構造の多用途性、高度なモジュール性などの利点を備えています。

低圧開閉装置の内部コアコンポーネントは何ですか?

完全な低電圧開閉装置システムには、通常、次のコンポーネントが含まれています。

囲い：

エンクロージャは通常、高品質の冷間圧延鋼板やステンレス鋼を曲げ、溶接、粉体塗装などの方法で成形して作られます。機械的なサポートと保護を提供します。

バスバーシステム:

低圧開閉装置の母線システムには、主母線と分岐母線が含まれます。主母線は低圧配電盤全体を通って総電流を収集および分配する役割を果たし、分岐母線は各出力ユニットに電力を供給します。

開閉装置:

この製品の主要な内部コンポーネントには、制御と保護に使用される回路ブレーカー、切断スイッチ、コンタクタなどが含まれます。サーキットブレーカーは、回路スイッチング機能と障害保護機能を組み合わせたコアコンポーネントです。

保護装置:

キャビネット内の保護装置には通常、サーマル過負荷リレー、ヒューズ、残留電流装置が含まれており、過負荷、短絡、漏電に対する複数の保護を提供します。

測定および表示装置:

測定コンパートメントには、システム状態をリアルタイムで監視するための電流計、電圧計、力率コントローラー、表示灯などが含まれています。

補償装置:

これらのコンポーネントには通常、無効電力補償に使用されるコンデンサ バンクとそのスイッチング制御ユニットが含まれます。

技術的パラメータ

適切な低圧開閉装置を選択するにはどうすればよいですか?

この選択方法を「5 ステップ」選択方法と呼びます。

ステップ 1: コアの電気パラメータを定義する

低圧開閉装置の選択の基礎は、顧客の技術要件に従って配電盤が満たさなければならない技術パラメータを確認することです。まず、システムの定格電圧 (通常 AC 380V/400V、50Hz) と定格電流を確認します。定格電流は、将来の拡張に備えて 15% ～ 20% のマージンを確保し、すべての電気機器の合計負荷に基づいて計算する必要があります。次に、短絡耐量も重要な安全指標です。配電盤の定格短時間耐電流 (Icw) と定格ピーク耐電流 (Ipk) は、システム内で発生する可能性のある最大予想短絡電流より大きくなければなりません。そうしないと、障害状態で爆発や火災が発生する可能性があります。

ステップ 2: サービス環境を分析する

環境条件は、低圧開閉装置の保護要件と耐用年数に直接影響を与えるため、低圧開閉装置の動作環境に基づいて異なる保護等級を適応させる必要があります。

ステップ 3: 負荷の種類と機能要件を一致させる

負荷が異なると、低電圧開閉装置に異なる制御機能と保護機能が必要になります。モーターなどの誘導負荷 (工場のファンやポンプなど) の場合、始動電流は定格値の 5 ～ 7 倍に達する可能性があります。回路は、適切なコンタクタやサーマル リレーとともに、過負荷、欠相、ロータのロック保護を備えたものを選択する必要があります。照明などの抵抗負荷には、シンプルな構造でコストパフォーマンスの高い固定式低圧開閉装置が適しています。データセンター、病院、および電源の継続性に対する非常に高い要件が求められるその他の場所では、自動転送スイッチ (ATS) と冗長設計を備えた、ホットスワップ可能な引き出し (引き出し可能) 低電圧開閉装置を使用する必要があります。スマート ビルディングや最新の工場では、スマート メーターやリモート監視と制御をサポートし、電力管理システムへの接続を可能にするインテリジェント スイッチギアによって、より適切なサービスが提供されます。

ステップ 4: 将来の運用、保守、拡張の評価

選択には、長期的な運用と将来の改修に対して十分な余地が残されている必要があります。障害発生時に停電せずにモジュールを迅速に交換できる機能が必要な場合は、引き出しユニットを個別に抜き差しできる引き出し式 (引き出し式) 低電圧開閉装置を推奨します。同時に、将来の機器の追加に備えて、回線の総数に基づいて約 20% の予備の発信回線を予約しておくことをお勧めします。予算が許せば、現場のスペースが狭い場合は、引き出し式の低圧開閉装置も良い選択です。リモートデータ取得、障害予測、および状態ベースのメンテナンスを必要とするアプリケーションの場合は、通信ゲートウェイと監視ソフトウェアを備えたインテリジェント引出開閉装置を構成する必要があります。さらに、スペアパーツの入手可能性やサプライヤーのアフターサービス対応能力も考慮する必要があります。

ステップ 5: ライフサイクルコストのバランスをとる

選択の決定では、最初の購入価格だけを考慮する必要はなく、調達、設置、運用、メンテナンス、ダウンタイム損失、エネルギーコストを含むライフサイクルコスト (LCC) を評価する必要があります。国内ブランド (Chint、Delixi、Changshu Switchgear など) は強力な価格競争力を持ち、主要コンポーネントのコストは国際ブランドの 1/2 ～ 1/5 であることが多く、迅速なサービス対応を提供するため、コストパフォーマンスが最優先されるプロジェクトに適しています。国際ブランド (ABB、シュナイダー エレクトリック、シーメンス) は技術仕様でリードしており、平均故障間隔が長く、成熟したデジタル エコシステムを備えているため、非常に高い信頼性要件が求められる重要なプロジェクトに最適です。やみくもに低価格を追求すると、粗悪な板金の使用、短絡容量の減少、または保護機能の簡略化につながり、後で頻繁に故障が発生し、最終的にはより大きな経済的損失を招く可能性があります。したがって、安全性とパフォーマンスの要件を満たしながら、費用対効果の高い最適なソリューションを選択する必要があります。
