信頼性の高い電源ソリューションを提供する専門の開閉装置メーカー
開閉装置は、Cotenele の中核となる配電製品の 1 つです。当社の製品範囲には、低電圧開閉装置、高圧開閉装置、およびリングメインユニット（RMU）は、発電、送電、および配電システムで広く使用されています。
これらの製品は、発電所、変電所、鉱山プロジェクト、工業企業、都市部の住宅地、商業ビル、データセンター、その他の重要なインフラ環境に適用されています。
低電圧開閉装置は最大 1000V (DC 最大 1500V) の AC システム向けに設計されており、安全で信頼性の高い配電と端末レベルでの保護を提供します。
高圧開閉装置3.6kV ～ 40.5kV の電圧レベルをカバーし、12kV、24kV、および 35kV システムで一般的に使用され、中圧配電ネットワークの主要機器として機能します。
開閉装置は、低電圧のエンドユーザー配電から高電圧の送電および変電ネットワークに至るまで、現代の電気システムにおいて重要な役割を果たしています。
これらの製品は、発電所、変電所、鉱山プロジェクト、工業企業、都市部の住宅地、商業ビル、データセンター、その他の重要なインフラ環境に適用されています。
低電圧開閉装置は最大 1000V (DC 最大 1500V) の AC システム向けに設計されており、安全で信頼性の高い配電と端末レベルでの保護を提供します。
高圧開閉装置3.6kV ～ 40.5kV の電圧レベルをカバーし、12kV、24kV、および 35kV システムで一般的に使用され、中圧配電ネットワークの主要機器として機能します。
開閉装置は、低電圧のエンドユーザー配電から高電圧の送電および変電ネットワークに至るまで、現代の電気システムにおいて重要な役割を果たしています。
- View as
屋外ケーブル配線ボックス
Cotenele DFWK タイプの屋外ケーブル配電ボックスは、組み立て済みのライブタッチ可能なシリコーンゴムケーブルヘッドを採用しており、完全に密閉され、完全に絶縁され、メンテナンスフリーで信頼性が高く、個人の安全を確保します。コンパクトな構造、コンパクトで美しい外観、ステンレス鋼の二層ボックス、耐用年数は20年以上です。メインネットワークの動作に影響を与えることはありません。地域停電メンテナンスを実施し、停電の範囲を縮小する。 1 つ以上の SF6 ロード ブレーク スイッチを装備できます。配線方法は柔軟かつ多様で、最大 8 つの分岐線が可能です。オプションの避雷器、短絡障害表示器、限流ヒューズなどを用意し、ユーザーのさまざまな要件に対応します。
33KV 電気ジョイントボックスケーブル配電開閉装置
33kV 配電システムでは、33KV 電気ジョイント ボックス ケーブル配電開閉装置は非常に重要な電気機器であり、Cotenele はこの機器の製造の優れた代表です。当社のヨーロッパ スタイルのケーブル配電開閉装置は、配電ネットワーク システムのケーブル エンジニアリングで広く使用されています。その主な特徴は、ドアの双方向開口、接続バスバーとして壁貫通スリーブの使用、およびコンパクトな構造、明確なケーブル配置、および 3 芯ケーブルの大スパン交差の必要性などの重要な利点です。
22KV 配線ボックス中継ケーブル配電盤
Cotenele は中圧ケーブル分岐ボックスの大手メーカーです。当社が製造した 22KV 配線ボックス ジャンクション ケーブル分電盤は、多くの海外の国や地域に輸出されています。22KV 配線ボックス ジャンクション ケーブル分電盤は、主に電力の伝送と配電に使用される配電ネットワークのキー ノード デバイスです。都市ケーブル化プロジェクトや住宅用電源に広く適用されています。完全絶縁、完全密閉、メンテナンスフリーの特性を持っています。
11KV 外部電気接続キャビネット ケーブル終端ボックス
Cotenele は、中国の配電ネットワーク システムにおけるケーブル エンジニアリング機器の主要サプライヤーです。当社のヨーロッパ スタイル 11KV 屋外電気接続キャビネット ケーブル終端ボックスは、近年、国営電力網の配電システム エンジニアリング プロジェクトで広く使用されています。屋外電気接続キャビネットの主な特徴は、ドアが双方向に開くこと、接続バスバーとして壁貫通スリーブを使用すること、長さが短く、ケーブルの配置が明確であること、3 芯ケーブルを大スパンで交差させる必要がないことなどの大きな利点があります。

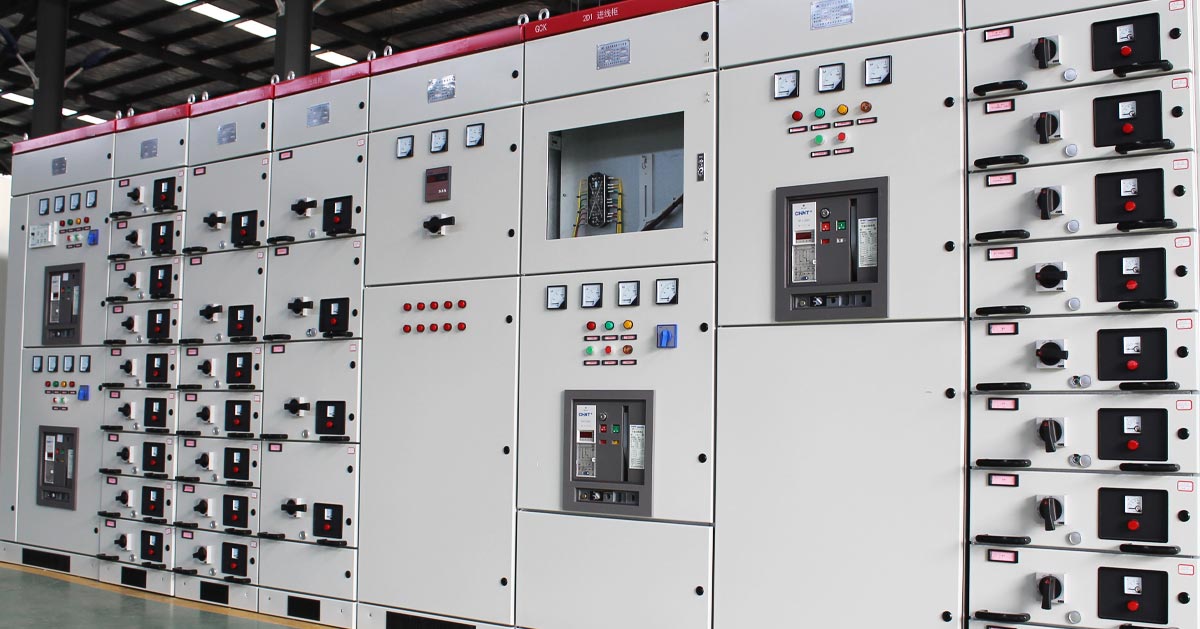

低電圧配電ボックス
Cotenele は、低電圧配電ボックスの大手メーカーです。当社の低圧配電ボックスは中国で高いシェアを誇るだけでなく、特にアフリカや南米など海外市場にも輸出されています。ヨーロッパでは、いくつかのギリシャの代理店と長期的かつ安定した協力関係を確立しています。低電圧配電ボックスは、電力システムの重要なリンクであり、主送電網から最終用途の機器に電力を供給します。これは配電の最終ゲートウェイと考えられます。当社の低電圧配電ボックスは、IEC 61439 などの関連国際規格に準拠しています。
JP 低電圧配電箱 LV 開閉装置
JP 低圧配電箱 LV スイッチギヤは、屋外環境に適応するように設計された電力機器の「多機能統合ステーション」です。 Cotenele JP配電ボックスは、主に配電、電力計測、保護機能、制御および無効電力補償を含む複数の機能モジュールを頑丈な屋外エンクロージャに統合しています。制御および無効電力補償の機能は、JP シリーズ低圧統合配電ボックスの中核機能の 1 つであり、無効電力を補償するために系統負荷に応じてコンデンサバンクを自動的にオン/オフにすることができ、それによって系統の力率を大幅に改善し、ライン損失を削減し、電圧品質を向上させます。
開閉装置とは何ですか?
開閉装置 (金属密閉開閉装置または組み立てられた配電機器とも呼ばれる) は、主に回路ブレーカーと関連する制御装置で構成される統合電気システムです。
回路ブレーカー、負荷遮断スイッチ、断路器、ヒューズ、計器用変圧器、サージ保護装置、バスバー、絶縁システムなどのコンポーネントを金属製の筐体内に組み合わせています。
これらのコンポーネントは、定義された電気単線図に従って組み立てられ、標準化されたモジュール式配電ユニットを形成します。
開閉装置の主な機能は次のとおりです。
- 電気回路の切り替え
- システムの制御と保護
- 電気パラメータの測定と監視
低圧開閉装置は通常、最大 1000 V AC の配電ネットワークで使用され、中電圧開閉装置は 3.6 kV ～ 40.5 kV の範囲のシステムに適用されます。
開閉装置の種類
開閉装置は、電圧レベル、絶縁技術、構造設計、アプリケーション機能に基づいて分類できます。
1. 電圧レベルによる分類
| 側面 | 低圧開閉装置 | 高圧開閉装置 |
| 電圧範囲 | ≤1000V | 3.6kV～40.5kV |
| 主なタスク | 配信・制御（端末） | 受信と保護(メインライン) |
| コアコンポーネント | ノーヒューズ遮断器(MCCB)、気中遮断器(ACB) | 真空遮断器(VCB)、SF₆遮断器 |
| 代表的なモデル | GGD、GCK、GCS、MNS | KYN28、XGN、C-GIS |
| 安全重視 | 衝撃保護、アークフラッシュ | 厳密な5つの防止連動、絶縁距離制御 |
2. 絶縁媒体による分類
空気絶縁開閉装置
主な断熱媒体として空気を使用します。成熟した構造と容易なメンテナンスが特徴で、従来の配電システムで広く使用されています。典型的な例としては、低圧キャビネットや中圧金属密閉開閉装置システムなどがあります。
ガス絶縁開閉装置
すべての高電圧コンポーネントは、SF6、窒素、または乾燥空気で満たされた密閉コンパートメント内に密閉されています。優れた断熱性能、コンパクトな構造、優れた環境適応性を備えています。
固体絶縁開閉装置
エポキシ樹脂を使用して通電部品を封止し、湿気、埃、汚染などの過酷な環境に対する強い耐性を備えています。
3. 構造による分類
固定式開閉装置
すべてのコンポーネントはキャビネット内に固定されています。シンプルな構造とコスト効率の高い設計が特徴で、標準的な配電システムで一般的に使用されています。
引込み式開閉装置
サーキットブレーカーや機能ユニットは移動可能なトロリーに取り付けられているため、メンテナンスや交換が容易です。この構造により、モジュール性と運用の柔軟性が向上します。代表的な例としては、高圧センターマウント開閉装置があります。
代表的な開閉装置のタイプ
リング本体
リングメインユニットは、リングネットワーク電源用に設計されたコンパクトな分配システムです。ヒューズ保護と組み合わせた負荷遮断スイッチを使用して、障害を制御および分離します。
RMU は、都市の流通ネットワーク、住宅コミュニティ、商業ビル、産業施設で広く使用されています。空気絶縁設計とガス絶縁設計があり、コンパクトなサイズ、簡単な操作、信頼性の高い性能を提供します。
センターマウント開閉装置
センターマウント開閉装置は金属被覆の引き出し可能な中電圧配電システムで、通常は 3.6kV ～ 12kV で使用されます。
その構造は 3 つのコンパートメントに分かれています。
- バスバーと計器コンパートメント
- サーキットブレーカーコンパートメント
- ケーブルコンパートメント
この設計により、機能ユニット間の安全性と分離が向上します。発電所、産業施設、変電所、高電圧モーターの始動などに広く使用されています。また、システムの安全な動作を保証する連動保護機能もサポートしています。
ガス絶縁開閉装置
ガス絶縁開閉装置は、絶縁ガスが充填された密閉金属ハウジング内にすべての電気部品を封入します。
湿気、粉塵、汚染、腐食性雰囲気などの環境の影響に対して非常に耐性があります。都市鉄道輸送、石油化学工場、冶金、高地地域で広く使用されています。
空気絶縁システムと比較して、C-GIS はよりコンパクトで、必要な設置スペースが大幅に少なく、最小限のメンテナンスで長い耐用年数を実現します。
開閉装置の応用分野
開閉装置は以下の分野で広く使用されています。
- 発電システム
- 送配電変電所
- 産業および鉱山施設
- 都市部の住宅および商業ビル
- データセンターとインフラストラクチャのプロジェクト
RMU は、配電ネットワークやコンパクトな変電所でよく使用されます。センターマウント開閉装置は主に高圧制御およびモーター始動システムに適用されます。スペースに制限がある過酷な環境では、ガス絶縁開閉装置が好まれます。
| シナリオ | 適切なキャビネットのタイプ | 一般的な使用方法 |
| 発電所、大型変電所 | センターマウント(KYN28)、MVスイッチギヤ | 発電機配送、主変圧器受け取り |
| 工業団地、中堅企業 | センターマウント、RMU | 配電・受電 |
| 都市部の住宅地、高層ビル | RMU、LV配電盤 | リングネットワーク電源、最終分配 |
| 高地、多湿、汚染地域 | C-GIS | 過酷な環境での分布 |
| 鉱業、石油化学、鉄道輸送 | C-GIS | 過酷な条件下での電源供給 |
| 商業ビル、病院、データセンター | 低圧開閉器(GCK/GCS/MNS) | 照明、空調、設備機器の配送 |
適切なスイッチギヤの選択方法
適切な開閉装置を選択するには、いくつかの重要な要素を評価する必要があります。
1. 電気的動作条件
安定して安全に動作させるためには、電圧レベル、電流容量、周波数、負荷特性を考慮する必要があります。
2. 環境条件
温度、湿度、高度、地震レベル、汚染度は、断熱性能と機器の寿命に直接影響します。
3. 短絡要件
定格短時間耐電流および遮断容量は、システムの障害レベルと一致する必要があります。中電圧システムでは通常 3 秒の定格が使用され、低電圧システムでは 1 秒の定格が使用されることがよくあります。
4. 負荷特性
負荷の種類が異なれば、回路ブレーカー パネルや負荷遮断スイッチ システムなど、異なる構成が必要になります。
5. アプリケーション環境
- 一般内陸部：気中絶縁開閉装置
- スペースが限られたエリア: コンパクトまたはガス断熱システム
- 二次配布: RMU システム
- 産業の拡張: モジュール式および引き出し式システムを利用します。
6. プロジェクトの種類
通常、新規設置では最新の高効率システムが使用されますが、改修プロジェクトでは既存の構成が使用される場合があります。
7. メンテナンス要件
機器の設計は、メンテナンスが容易で、強力な耐腐食性と耐汚染性を備えている必要があります。
プレハブ変電所の開閉装置
プレハブ変電所は、高電圧開閉装置、変圧器、低電圧開閉装置、および制御システムをコンパクトな筐体に統合します。
高圧側
保護リレーや通信システムを備えたKYN28A-12やRMUシステムなどの中圧開閉装置が含まれます。
トランス
一般的には低損失、高効率の油入変圧器や乾式変圧器が使用されます。
低圧側
引出型低圧開閉装置システムを採用し、メンテナンスが容易で確実な配電を実現します。
