絶縁スイッチ付き 33KV 真空遮断器

中国の専門メーカーとして、Cotenele International Trade (Wenzhou) Co., Ltd. は、中高電圧開閉装置に特化したソリューションを提供しています。注目の製品である絶縁スイッチ付き 33kV 真空サーキットブレーカ KDV-40.5/630-20 シリーズは、環境に優しい高圧開閉装置、リングメインユニット、および配電システムで広く使用されています。この統合アセンブリは、真空サーキットブレーカーと絶縁スイッチを組み合わせたもので、設置の容易さや耐用年数の長さなど、多くの利点をもたらします。

お問い合わせを送信

製品説明

「グリーン」または「SF₆ フリー」開閉装置として知られる環境に優しい開閉装置。卓越した運用と環境への責任を組み合わせることで、回復力と持続可能な電気インフラストラクチャーに対するこのニーズに応えます。 KDV-40.5/630-20 シリーズ 33kV 真空サーキットブレーカー (絶縁スイッチ付き) は、真空サーキットブレーカーと断路器を統合しており、以下を提供します。

1.簡単な設置と最小限のメンテナンス

2.長寿命と高い信頼性

3.コンパクトかつコスト効率の高い設計

4.環境に優しいSF₆フリーソリューション

この製品は、高電圧機器に関する中国の国家基準を満たしており、堅牢な短絡および機械的耐久性能を提供します。

主な利点

VCB短時間耐量：20kA/4sまたは25kA/3s

VCB 機械的耐久性: 10,000 回の操作

断路器、接地開閉器の機械的耐久性：3,000回

接地スイッチ短時間耐量：20kA/4s。

製品型式

KD	V	40.5	630	20
会社コード	機構付真空遮断器	評価済み電圧	評価済み現在	定格短時間耐電流

真空遮断器とは何ですか?

真空サーキットブレーカは、中圧開閉装置の重要なコンポーネントであり、高真空環境でアークを消すことによって電流を安全に遮断するように設計されています。

仕組み:短絡などの異常が発生すると、密閉型真空バルブ内部の接点が分離します。真空環境ではアークを維持するためのガス分子が不足しており、アークはほぼ瞬時に消えてしまいます。

利点:

高い信頼性と長寿命

最小限のメンテナンス要件

故障電流に対する優れた遮断能力

環境に優しい：従来の SF₆ サーキットブレーカーとは異なり、VCB は強力な温室効果ガスである六フッ化硫黄を使用していないため、最新の開閉装置にとって持続可能な選択肢となります。

応用：VCB は、産業プラント、変電所、地下鉄システム、再生可能エネルギープロジェクトなど、中圧配電用の空気絶縁およびガス絶縁開閉装置で広く使用されています。

スイッチディスコネクターとは何ですか?

スイッチディスコネクタは、中電圧開閉装置の回路を安全かつ目に見える形で分離するために使用されるコアコンポーネントです。

主な機能:

通常の条件下で定格負荷電流を流し、開閉する

障害状態で指定された期間、短絡電流を流す

VCB との統合:真空遮断器と組み合わせると、断路器は VCB が電流を遮断した後に回路のセクションを物理的に分離し、メンテナンス作業のための安全な分離ギャップを確保します。

多用途性:空気絶縁およびガス絶縁開閉装置で使用できる開閉器断路器は、電力網の安全な操作、分割、および柔軟性に不可欠です。

利点：動作の安全性を高め、システム全体の電源を切ることなくメンテナンスを可能にし、環境に優しい開閉装置の設計をサポートします。

アプリケーション

絶縁スイッチ付き 33KV 真空サーキットブレーカーは、さまざまな業界で広く使用されています。

応用	説明
発電および変電所	発電機、変圧器、配電線を保護します
産業施設	モーターと生産ラインを保護します
商業インフラ	病院、データセンター、オフィス複合施設の開閉装置を保護
再生可能エネルギー	風力発電所および太陽光発電所における開閉装置の保護
鉄道電化	安全な牽引電源を確保

技術的パラメータ

SN	コンテンツ	ユニット	テクニカルポラメーター
1	主回路抵抗	uΩ	≤60
2	オーバートラベル	mm	2-3
3	開放接点間の隙間	mm	11-12
4	閉動作時の接点バウンス時間	MS	≤2
5	平均開口速度	MS	1-1.6
6	平均閉速度	MS	0.6～1.1
7	接点開放の同時解除	MS	≤2
8	接点クローズの同時終了以外	MS	≤2

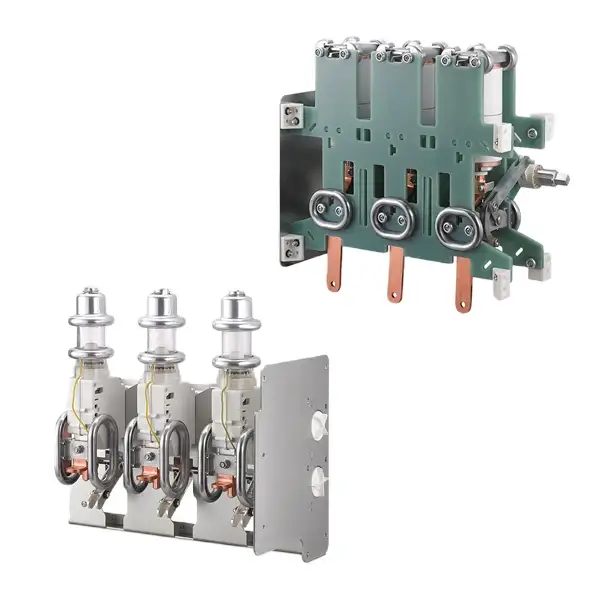

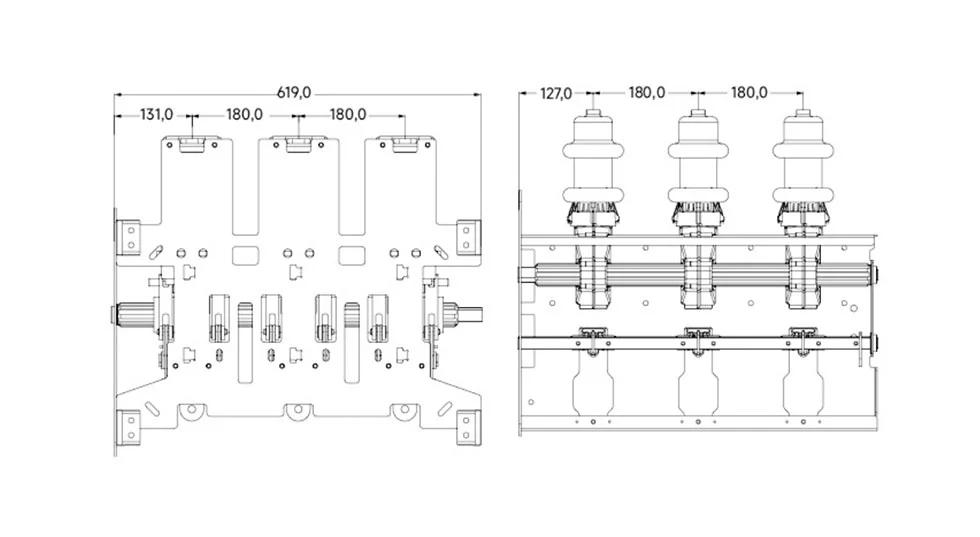

外観と寸法

33kv Vacuum Circuit Breaker With Isolating Switch

よくある質問

Q1: 真空サーキットブレーカーが従来の一般的なブレーカーよりも環境に優しいのはなぜですか?

環境に優しい真空遮断器の主な利点は、消弧媒体にあります。真空遮断器は高真空で動作するためSF6排出のリスクはありませんが、一般的な遮断器は地球温暖化係数が極めて高い物質であるSF6ガスを使用します。

Q2: 統合ユニットでは、シャットダウン時にどのデバイスが最初に動作しますか?

A: 真空サーキットブレーカーは、負荷または障害状態にかかわらず、常に最初に動作して電流を安全に遮断します。 VCB が回路を開いた後にのみ、スイッチディスコネクタを操作して目に見える物理的な分離を行う必要があります。

Q3: 開閉器は故障電流を遮断できますか?

A: いいえ。スイッチディスコネクタは、故障電流を遮断するように設計されていません。その役割は、通電されていない回路に絶縁を提供することです。障害遮断は常に専用のサーキットブレーカーによって実行する必要があります。

Q4: 頻繁にスイッチングするアプリケーションで VCB を使用する主な利点は何ですか?

A: 真空遮断器は、電気的および機械的動作寿命に優れています。真空アーク遮断により接点の消耗が最小限に抑えられ、産業用またはコンデンサのスイッチング業務で一般的な頻繁なスイッチング動作を高い信頼性と最小限のメンテナンスで処理できます。

Q5: 断路器の空気絶縁とガス絶縁の違いは何ですか?

A:空気絶縁断路器は絶縁媒体として空気を使用しており、各種高圧屋内環境対応開閉器やリングメインユニットに共通です。ガス絶縁断路器は通常、SF6 などのガスを絶縁媒体として使用し、密閉チャンバー内に取り付けられており、そのサイズは非常にコンパクトです。

Q6: VCB の真空遮断器はどのように動作しますか?

A: 接点が離れると、イオン化した金属蒸気からアークが形成されます。真空中では、アークを維持するためのガス分子がないため、この蒸気はすぐに接触面に凝縮します。これにより、通常は最初の電流ゼロ交差以内に非常に速くアークが消滅します。

Q7: これらの組み合わせソリューションはスマートグリッドアプリケーションに適していますか?

A: もちろんです。最新の VCB およびモーター駆動の断路器には、センサーやインテリジェントな電子デバイスを取り付けることができます。
これらの電子デバイスは、遠隔操作、状態監視、自動スマートグリッドシステムへのシームレスな統合が可能であり、これらの機能により電力網の安定性と管理を強化できます。

Q8: プロジェクト用に絶縁スイッチ付き 33kV 真空遮断器を選択する場合、主な仕様を確認する必要がありますか?

A: 重要なパラメータには、システムの電圧と電流定格、VCB の短絡遮断容量、両方のデバイスの機械的耐久性 (動作回数)、動作機構の種類 (スプリング、モーター)、環境およびスペースの目標を満たすために断路器に必要な絶縁媒体 (空気またはガス) が含まれます。

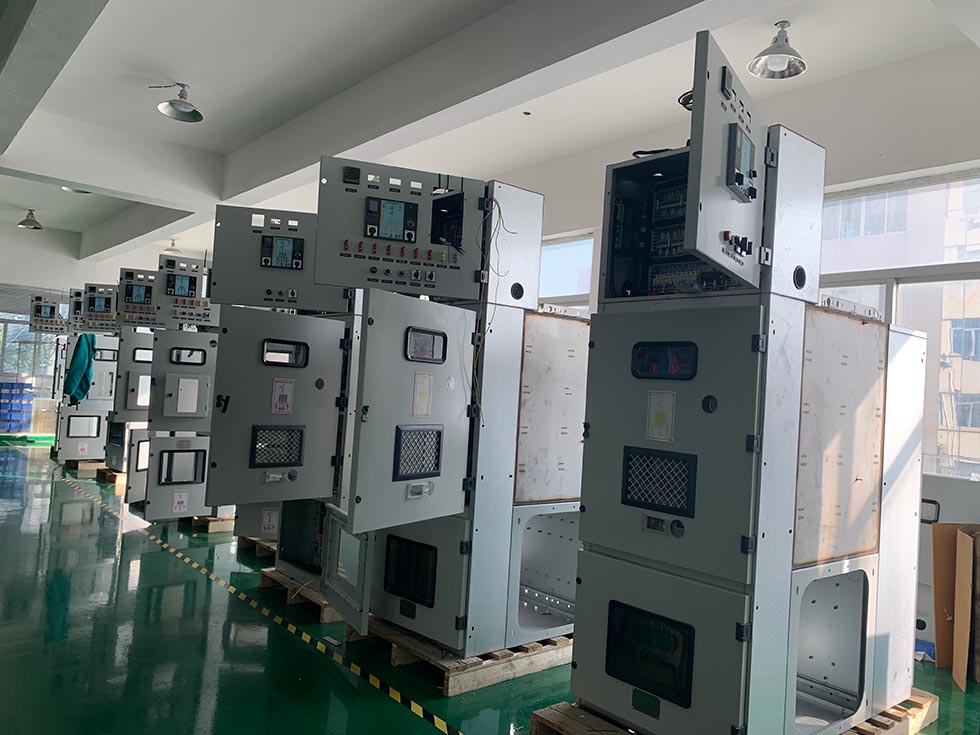

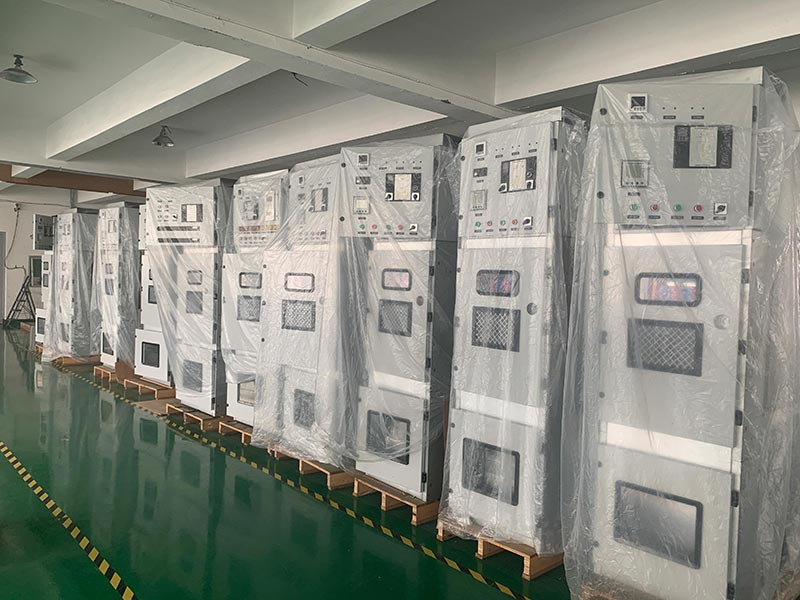

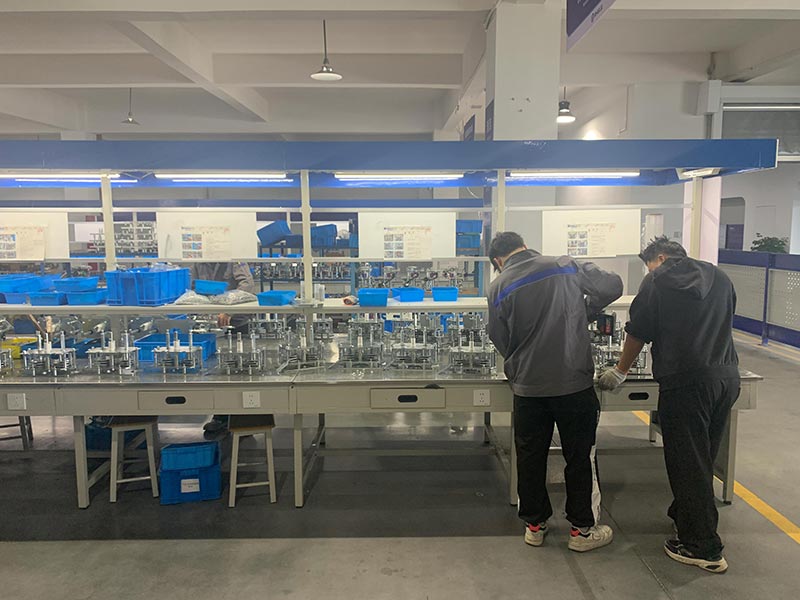

制作ワークショップ

33KV Vacuum Circuit Breaker with Isolating Switch

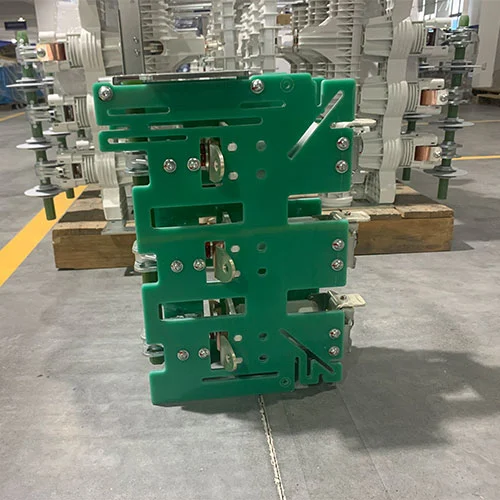

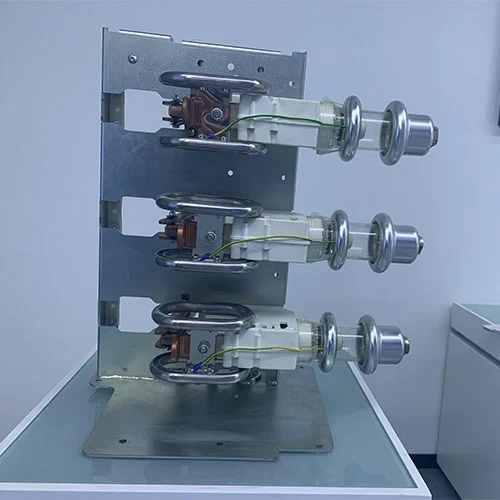

製品ショー

ホットタグ: 絶縁スイッチ付き 33KV 真空サーキットブレーカーのサプライヤー、メーカー、工場
