11KV RMU 高圧リングメインユニット MV 開閉装置

Cotenele は、中国における中電圧リングメインユニットとその内部コアコンポーネントの大手メーカーおよびサプライヤーです。当社の中電圧 RMU は主にヨーロッパや中東などの地域に輸出されています。XGN66-12 シリーズ 11KV RMU 中電圧リングメインユニット MV スイッチギヤは、3.6 ～ 40.5 kV、50 Hz の三相電力システム用に設計された屋内固定 AC 金属密閉スイッチギヤです。変電所、産業プラント、高層ビル、住宅コミュニティ、パッド取り付け変圧器などのアプリケーションにおける配電、回路制御、保護に広く使用されています。

お問い合わせを送信

製品説明

コテネレは中国の著名な輸出業者の一つとして、長年にわたり中東、アフリカ、ヨーロッパの顧客に安定した品質、安全で信頼できるリング本体製品を提供してきました。

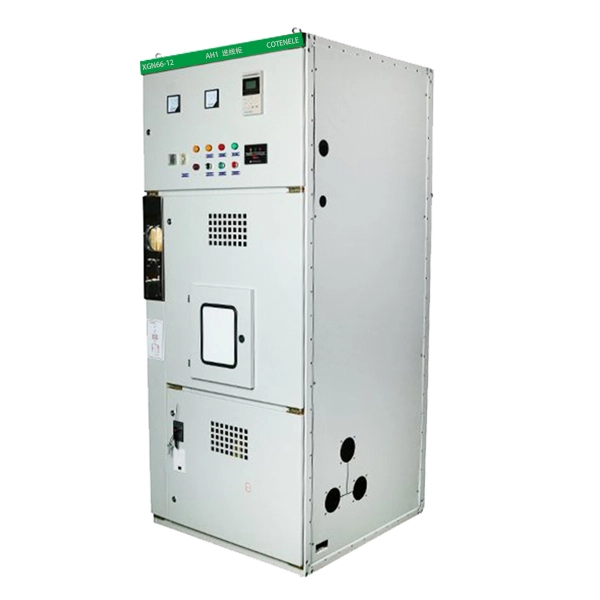

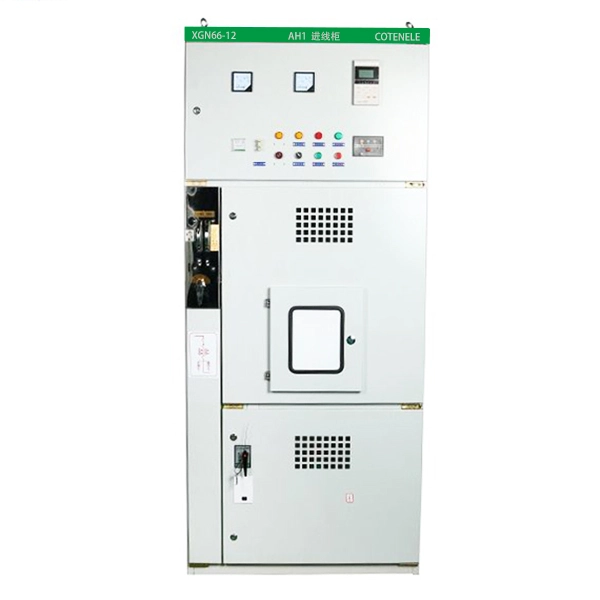

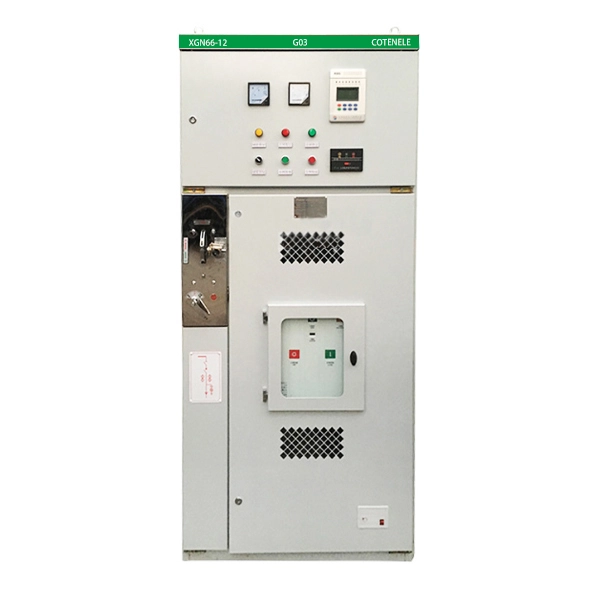

XGN66 シリーズ 11KV RMU 中電圧リングメインユニット MV 開閉装置は、定格 3.6 ～ 40.5 kV の屋内固定 AC 金属密閉開閉装置で、変電所、産業プラント、高層ビル、住宅コミュニティ、およびパッド取り付け変圧器に広く適用されています。

その主な特徴には、コンパクトな設置面積 (従来の設計より約 50% 小さい)、独立したコンパートメントを備えた堅牢な金属で囲まれた構造、機械的な 5 つの防止インターロック、および取り付けとメンテナンスが簡単なフロントケーブルアクセスが含まれます。

この装置は GB3906、DL/T 404、および IEC 62271-200 規格に準拠しています。

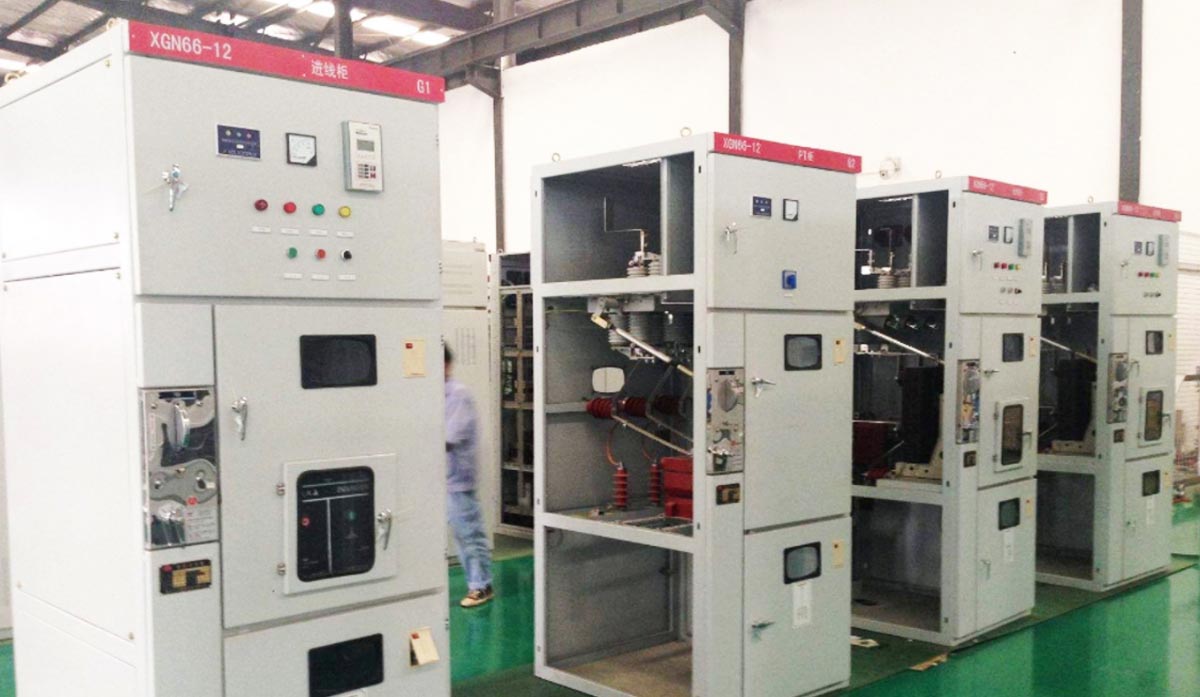

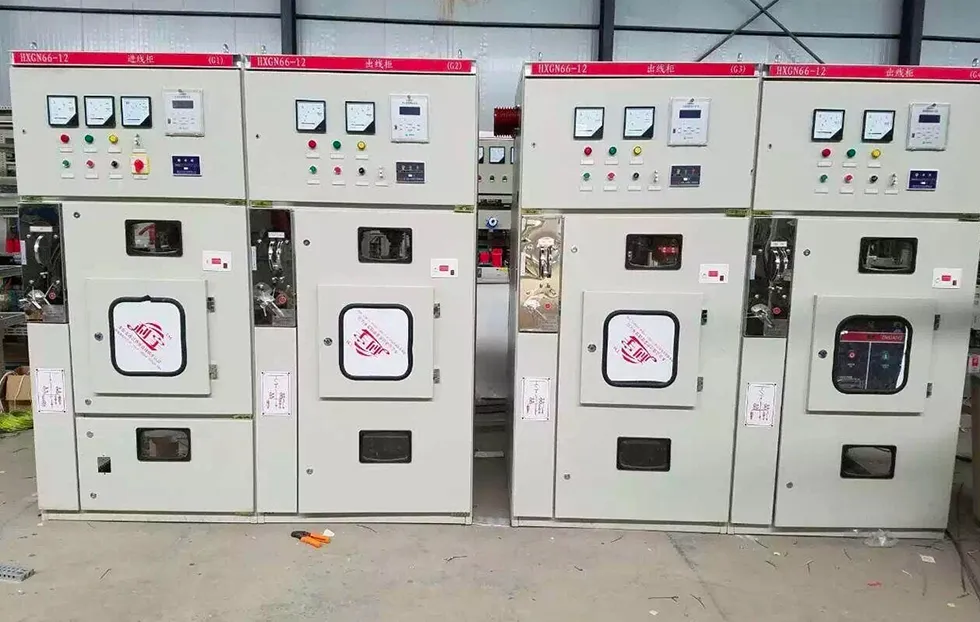

33kv Rmu Mv Gas Insulated Ring Main Switchgear

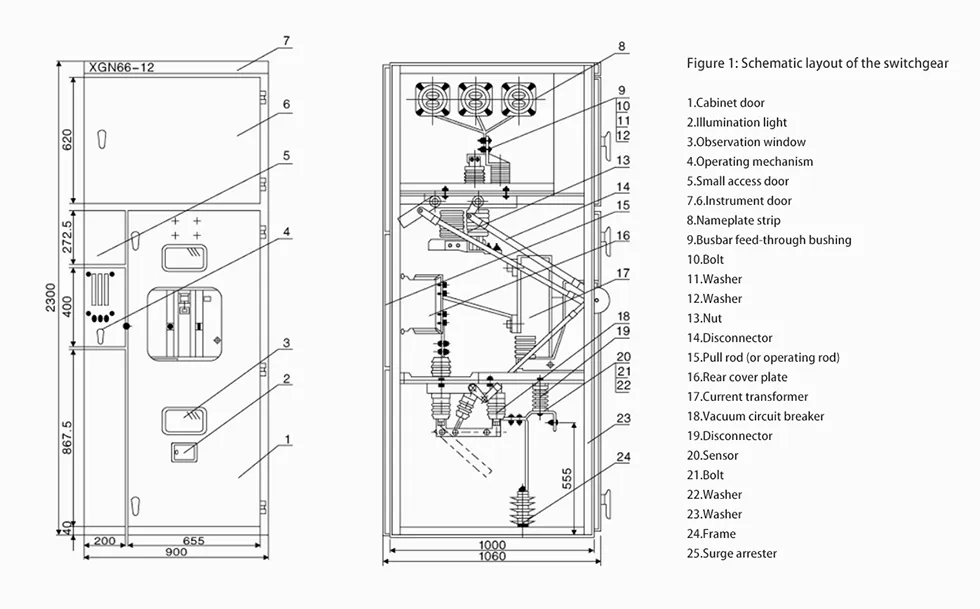

モデルと意味

33kv Rmu Mv Gas Insulated Ring Main Switchgear

労働条件

1. 設置場所は標高 1000 メートルを超えないでください。

2. 周囲温度は -25 ℃ ～ +40 ℃の範囲であり、24 時間の平均温度は +35 ℃ 以下である必要があります。

3. 水平面からの許容傾斜角は最大3°です。

4. 設置場所の震度はマグニチュード8以下であること。

5. 装置は、強い振動、激しい衝撃、または爆発の危険がない場所に設置する必要があります。

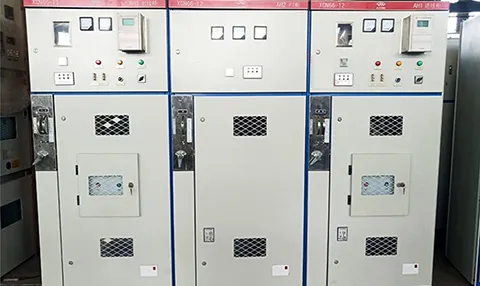

33kv Rmu Mv Gas Insulated Ring Main Switchgear

主な技術パラメータ

SN	アイテム	ユニット	技術的パラメータ
1	定格電圧	kV	3.6、7.2、12、24、35、40.5
2	定格電源周波数耐電圧	kV	アースおよび相間：42 kV。絶縁距離の場合: 48 kV
3	定格雷インパルス耐電圧	kV	アースおよび相間：75 kV。絶縁距離の場合: 85 kV
4	定格周波数	Hz	50
5	定格電流	A	630,1250,
6	定格短絡遮断電流（RMS）	kA	20、25、31.5、
7	定格短絡電流（ピーク）	kA	50、63、80、
8	定格動的耐電流（ピーク）	kA	50、63、80
9	定格熱耐電流 4s (RMS)	kA	20、25、31.5
10	保護等級（または保護の程度）		IP2X

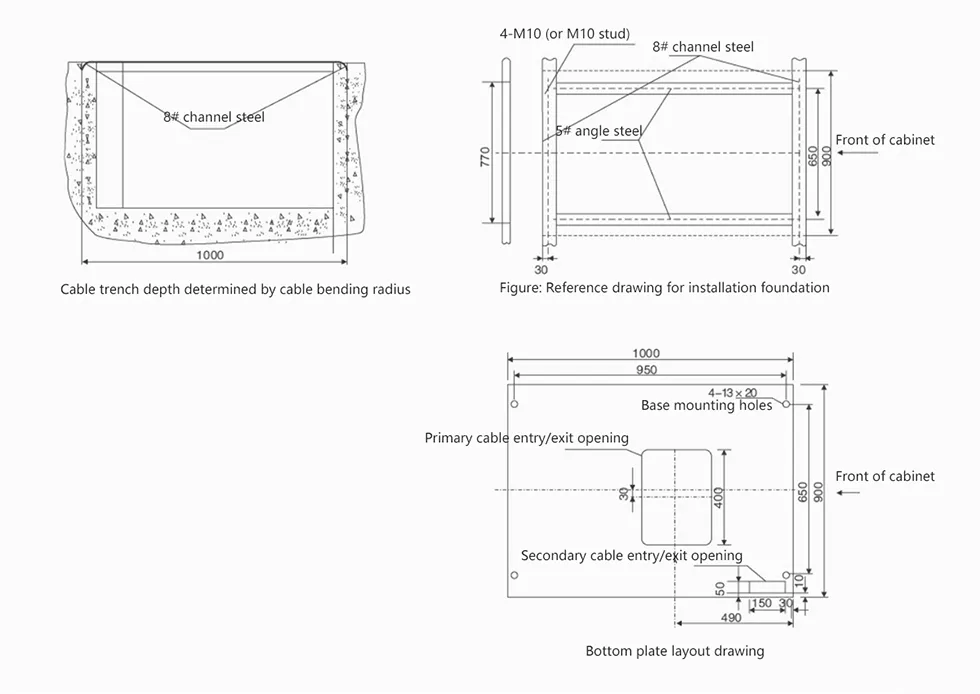

11	寸法（幅×奥行き×高さ）	mm	900×1000×2300
12	重さ	Kg	≈600

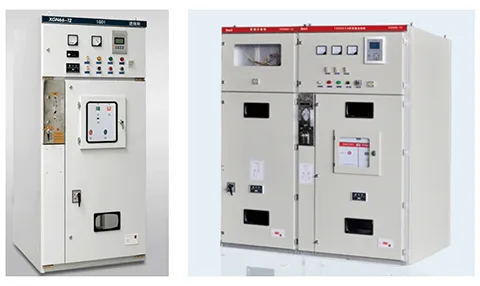

XGN66 RMU の構造と主な利点は何ですか?

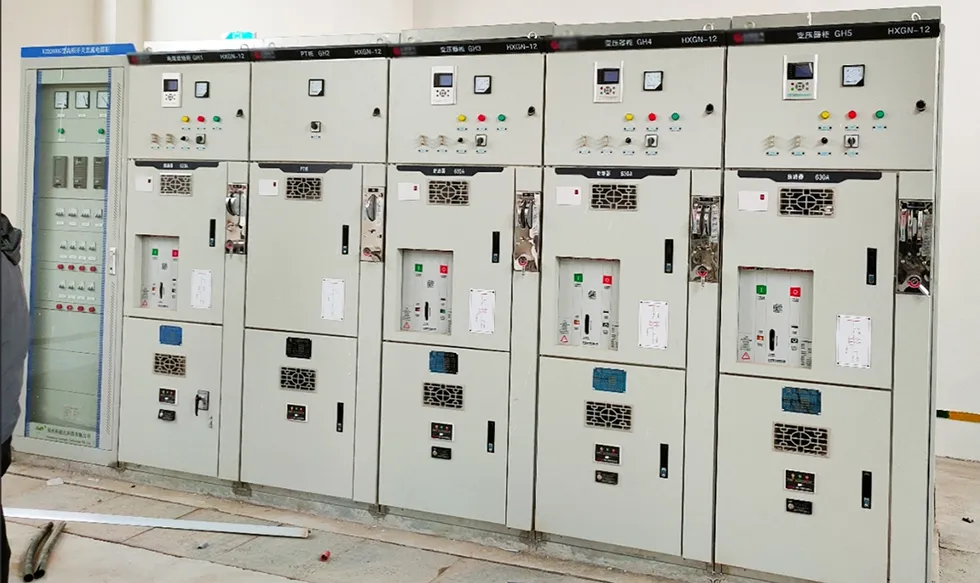

33kv Rmu Mv Gas Insulated Ring Main Switchgear

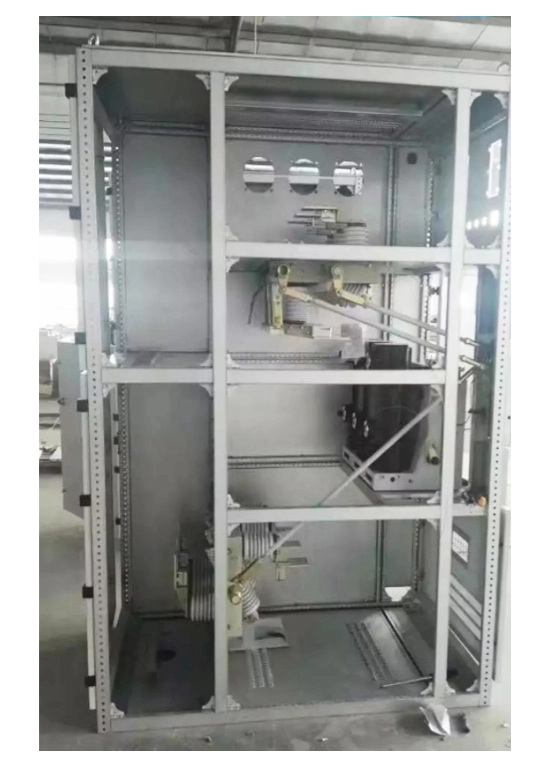

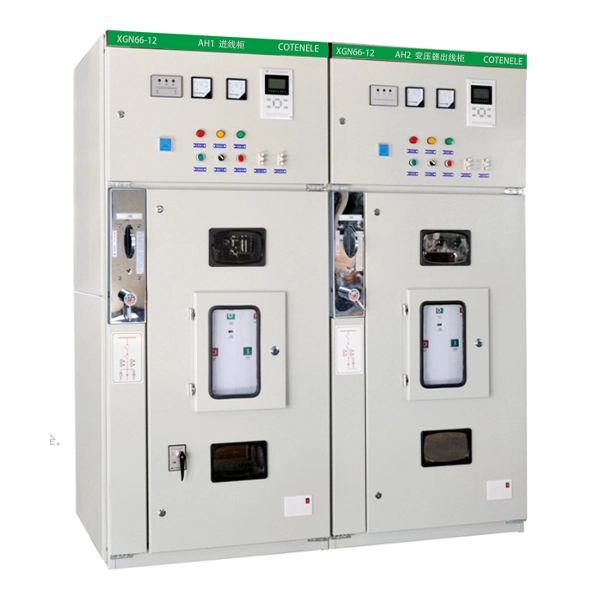

XGN66 シリーズ 11KV RMU 高圧リングメインユニット MV スイッチギヤは、金属密閉ボックス型構造を採用しています。内部は通常、鋼板によって遮断器室、母線室、ケーブル室、計器室などの独立した室に仕切られています。この構造により全体の安全性が向上します。

RMU の主な利点は次のとおりです。

コンパクトサイズ、省スペース：リング本体の容積は、KYN28やKYN61などの一般的な金属被覆開閉装置に比べて約50％とコンパクトであり、変電所に必要な床面積を効果的に削減できます。
堅牢な構造、信頼性の高い性能：リング本体は、高品質山形鋼を溶接またはアル亜鉛めっき鋼板で組み立てた機械的強度の高い本体を備えています。リング本体の全動作には「5重防止」機能を備えたメカニカルインターロックを搭載し、安全な操作を実現しています。
簡単なメンテナンス、安全な操作：リング本体の主要コンポーネントはパネルの中央と下部に配置されており、設置と試運転が容易です。ドアの観察窓により、内部コンポーネントの状態を確認できます。開閉装置本体には、内部故障の場合に人員を保護するための圧力逃がしチャネルが装備されています。
幅広い用途、柔軟な構成: この RMU はさまざまな場所に適しています。メインスイッチは通常 ZN63A (VS1-12) 真空サーキットブレーカーですが、負荷遮断スイッチを装備することもできます。多くの場合、断路器は GN30-10 シリーズの回転式断路器です。さらに、入力ケーブルと出力ケーブルはキャビネットの前面から接続されるため、設置が簡単です。
