24KV SF6 フリー環境に優しい開閉装置

電力業界の発展傾向に追いつくために、コテネレは長年にわたり、24KV SF6 フリーの環境に優しい開閉装置の研究開発に取り組んできました。その中心的な目的は、従来の開閉装置で広く使用されている六フッ化硫黄 (SF₆) ガスを削減または完全に置き換えることです。従来の高圧配電システムではSF6ガス絶縁リング本体が多く使用されてきました。

しかし、温室効果ガス排出に対する世界的な規制がますます厳しくなり、中国の「カーボンピークとカーボンニュートラル」目標の導入により、電力業界にとって、環境に優しい開閉装置の開発と採用の促進は避けられない選択となっています。環境配慮型開閉装置は、「環境に有害な媒体をほとんど使用せず、ライフサイクル全体を通じて環境負荷が低く、環境適応性を備えた」機器として、流通分野において徐々に主流の製品となりつつあります。現在、環境配慮型開閉装置の市場需要は拡大し続けており、技術革新も続いています。

環境に優しいガス絶縁開閉装置とは

環境配慮型ガス絶縁金属密閉開閉装置とは、「主絶縁に環境配慮型ガスを使用し、真空遮断し、すべての高電圧活電部（入出力機器を除く）を微正圧（≦0.04MPa）の金属タンクに封入し、支持体として少量の固体絶縁材を使用し、LCS2A以上の連続使用定格を有し、正常動作が可能な金属密閉開閉装置を指します。環境に優しいガス絶縁開閉装置は、絶縁媒体として非 SF₆ ガス (乾燥空気、窒素、SF₆ 混合物を含む) を使用し、真空遮断技術と組み合わせています。現在、環境に優しい開閉装置として最も広く使用されているタイプです。

環境に優しいガス絶縁金属密閉開閉装置は、用途機能に応じてリング主装置（RMU）と開閉装置（ガス絶縁開閉装置、C-GIS）に分類できます。

主な絶縁媒体:

1. 乾燥空気: N₂ と乾燥空気は、12 kV ～ 40.5 kV までの中電圧開閉装置の絶縁媒体として使用できます。乾燥空気の圧力をSF6絶縁の約3倍に高めると、絶縁要件を満たすことができます。

2. 窒素 (N₂): 純粋な N₂ は最も環境に優しい絶縁媒体の 1 つであり、12 kV 環境に優しいガス絶縁開閉装置で広く使用されています。

3. その他の環境に優しいガス: これらには、80% N2/20% O2 混合物、CO2、C3、C5 などが含まれ、その一部はすでに商業用途に使用されています。

4. 構造の面では、環境に優しいガス絶縁開閉装置のガスタンクは薄い金属板から溶接されており、大量生産時の製品の品質の一貫性、安定性、動作の信頼性を確保するシンプルな製造プロセスを提供しており、これが中国で主流のアプローチです。

環境に優しいガス絶縁開閉装置の構築

環境に優しいモジュール設計を採用したガス絶縁開閉装置です。

環境に優しいガス絶縁開閉装置の内部コンパートメントは主に次の部品で構成されています。

1. ガス充填室（ガスタンク）

ガス封入室は、環境に優しいガス絶縁開閉装置の心臓部です。精密溶接されたステンレス鋼板で作られており、内部には乾燥空気や窒素などの環境に優しいガスが充填されています。一次充電部（主母線）とスイッチ本体はガスタンク内に密閉されています。このガスタンクの保護等級はIP67に達し、内部は外部環境条件の影響を受けず、短期防水性と結露防止機能を備えています。ガスタンクは微正圧（≦0.04MPa）のガス絶縁を採用しており、ガス漏れの可能性が低くなります。ガスタンクに漏れ故障が発生した場合でも、正常な動作に影響を与えることなく、ゼロゲージ圧で十分な絶縁強度を維持できます。

2. 低圧室（計器室）

低圧室はキャビネットの上部または前面にあり、マイコン保護装置、インテリジェントコントローラ、計測器などの二次機器を設置するために使用されます。計器コンパートメントには、マイコン保護やその他の計器を装備することができ、「4 つのリモート」機能 (リモート測定、リモート信号、リモート制御、リモート調整) を実現でき、自動化およびインテリジェンス機能を提供します。

3. ケーブルコンパートメント

ケーブル コンパートメントはキャビネットの底部にあり、入力ケーブルと出力ケーブルの接続に使用されます。避雷器や変圧器などの機器も収容できます。入力接続と出力接続には、完全に絶縁およびシールドされたプラグイン ケーブル接続が使用されており、動作の安全性が確保されています。

操作機構部

操作機構部には断路器とメインスイッチのバネ操作機構が設置されており、手動操作と電動操作の両方が可能です。スイッチと一体化した機構で連動を実現。操作機構の部品点数が減り、伝達リンクが減少し、信頼性が向上します。

4. 主要成分

主要な内部コンポーネントには、真空遮断器、断路器、接地スイッチ、主バスバー、避雷器などが含まれます。これらは、各ガス充填コンパートメントを形成する機能ユニットとして密閉ガスタンク内に配置されます。

アプリケーションシナリオ

1. 都市流通ネットワーク

環境に優しい開閉装置は、都市配電ネットワークで最も広く使用されています。環境に優しいガス絶縁開閉装置は、従来の高圧開閉装置に比べ、設置面積が小さく、安全性能が高く、過酷な環境にも強いため、土地資源の少ない都市部で大きなメリットをもたらします。環境に優しいガス絶縁開閉装置は、都市部の住宅地、商業地、変電所などで広く使用されています。

2. 再生可能エネルギー分野

環境に優しい開閉装置は、再生可能エネルギー分野で最も急速に需要が高まっています。風力発電所や太陽光発電所の系統接続は、電圧変動に直面することがよくあります。環境に配慮したガス絶縁リング本体とC-GISは、大規模再生可能エネルギー基地系統接続の確実な配電ニーズに的確に応えます。主な用途は次のとおりです。

洋上風力発電、陸上風力/太陽光発電、エネルギー貯蔵システム。

3. データセンター

データセンターには、電源の信頼性とグリーン環境保護に対する非常に高い要件があります。環境に優しい開閉装置は、信頼性の高い配電と低炭素動作という 2 つの要求を満たすことができます。

4. 交通インフラ

環境に優しい開閉装置は、地下鉄、高速鉄道、空港、高速道路などの交通インフラで広く使用されています。

5. 極限環境でのアプリケーション

環境に優しいガス絶縁開閉装置は、沿岸、多湿、高温、極寒、高地、化学腐食性ガス、または重度汚染地域などの厳しい動作環境の地域に特に適しています。

環境に優しいガス絶縁開閉装置 VS SF₆ガス絶縁開閉装置

以下は、SF₆ ガス絶縁開閉装置 (SF₆ GIS)、環境に優しいガス絶縁開閉装置 (環境に優しい GIS) の包括的な比較です。これら 2 つの技術的ルートは中電圧配電における主なオプションであり、それぞれ絶縁媒体、構造、利点、制限に大きな違いがあります。

Contenele 24KV 環境に優しい開閉装置を選ぶ理由?

Conteneles の環境に優しい開閉装置は、カーボン ニュートラルの目標を達成するための理想的な配電手段の選択肢です。

• 環境に優しいリーダーシップ: SF₆ の代わりに窒素 (N₂) または乾燥空気を使用し、温室効果ガスの排出がゼロです。 「2024年のグリーンテクノロジーイノベーション典型事例」に認定されました。
• 安全性と信頼性: IP67 保護等級、ゼロゲージ圧力での通常動作、最大 11,000 回の機械的寿命、ゼロゲージ圧力での耐電圧 42 kV。
• 高容量 & コンパクト: 幅わずか 600 mm、最大フィーダ電流は最大 3,150 A で、大電流配電のニーズに簡単に対応します。
• インテリジェントかつメンテナンスフリー: この操作はインテリジェントなプラットフォームに基づいており、信頼性の高い品質、安全性、信頼性があり、生涯メンテナンスフリーです。
• 幅広い用途: 環境に優しい 35 kV 高圧ガス絶縁開閉装置のトップクラスにランクされ、SPIC と Huaneng のプロジェクトで 18% の勝率を誇り、納期を完全に保証する年間生産能力 10,000 台を備えています。

制作ワークショップ

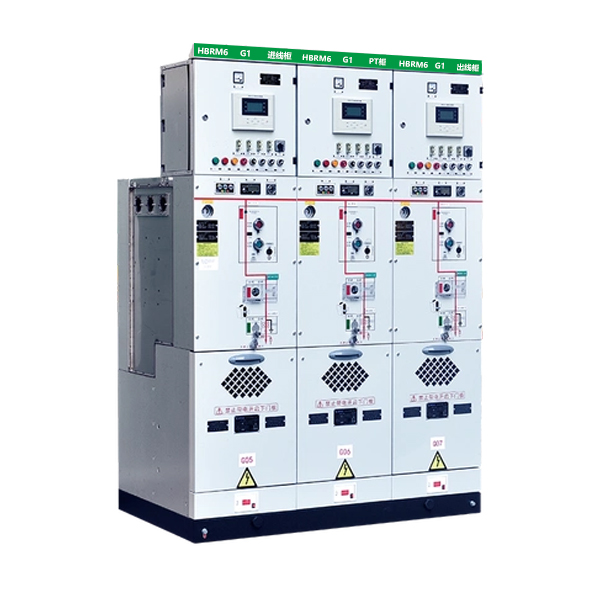

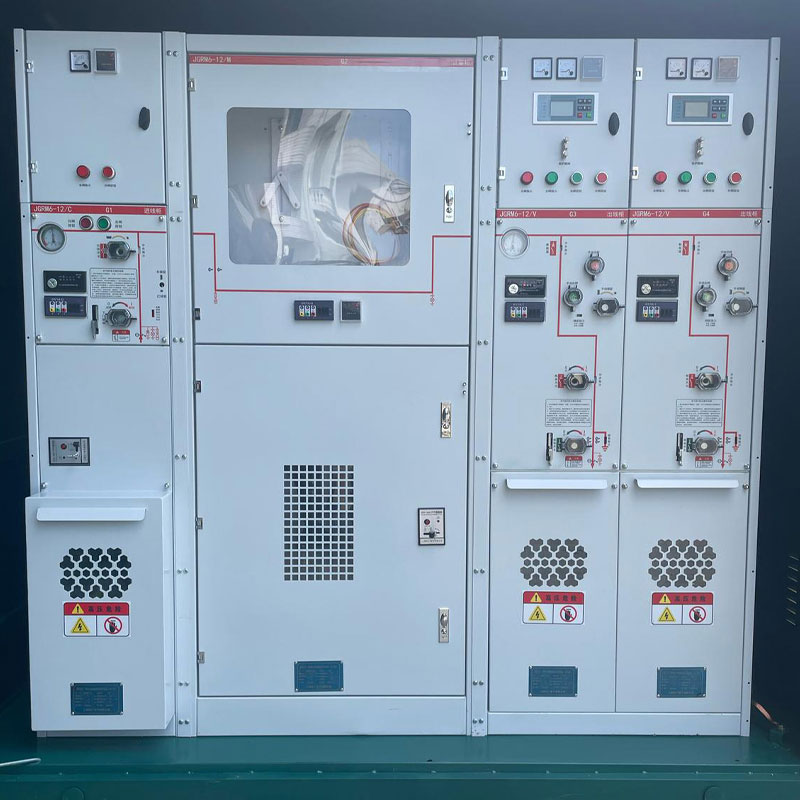

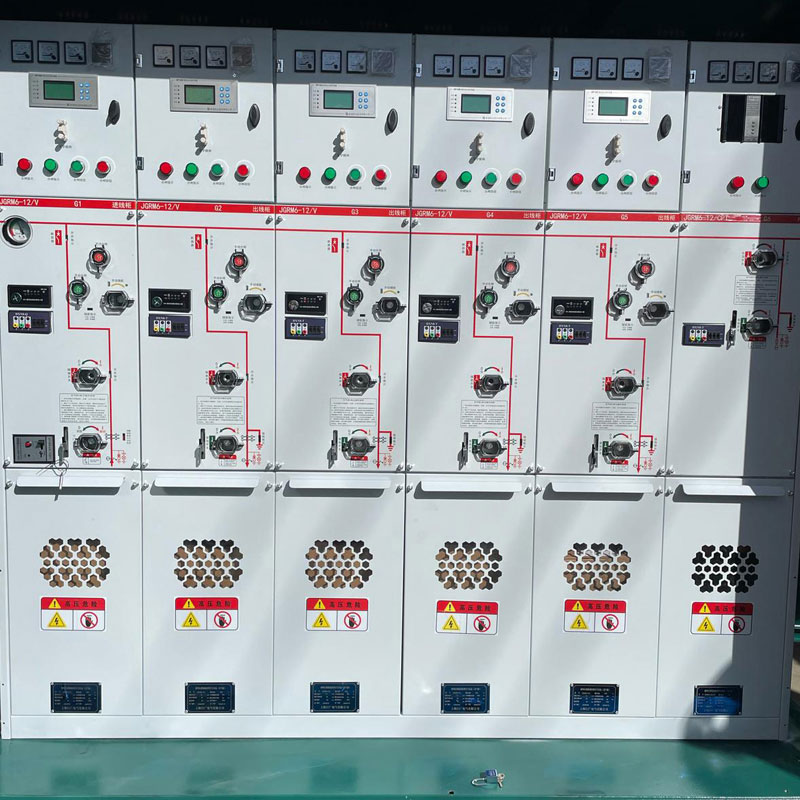

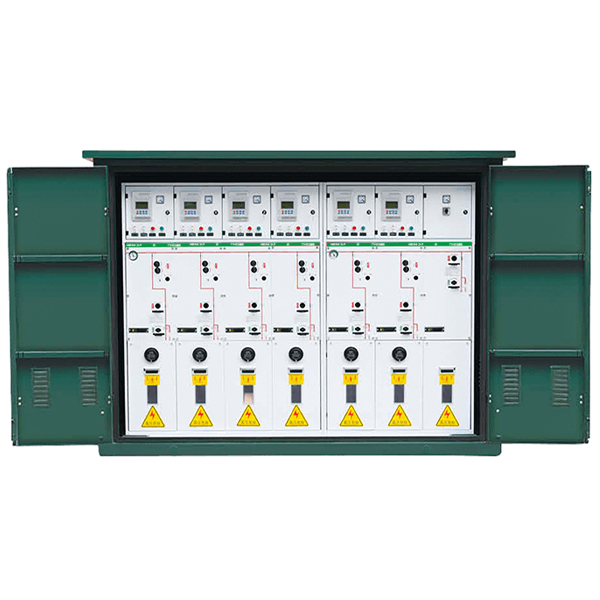

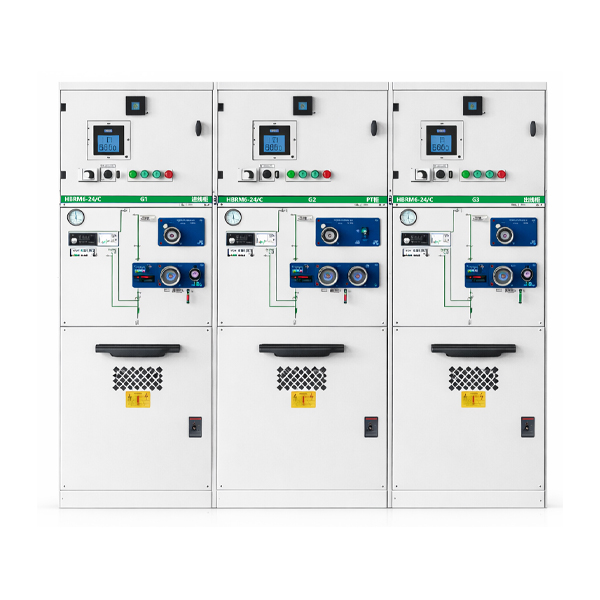

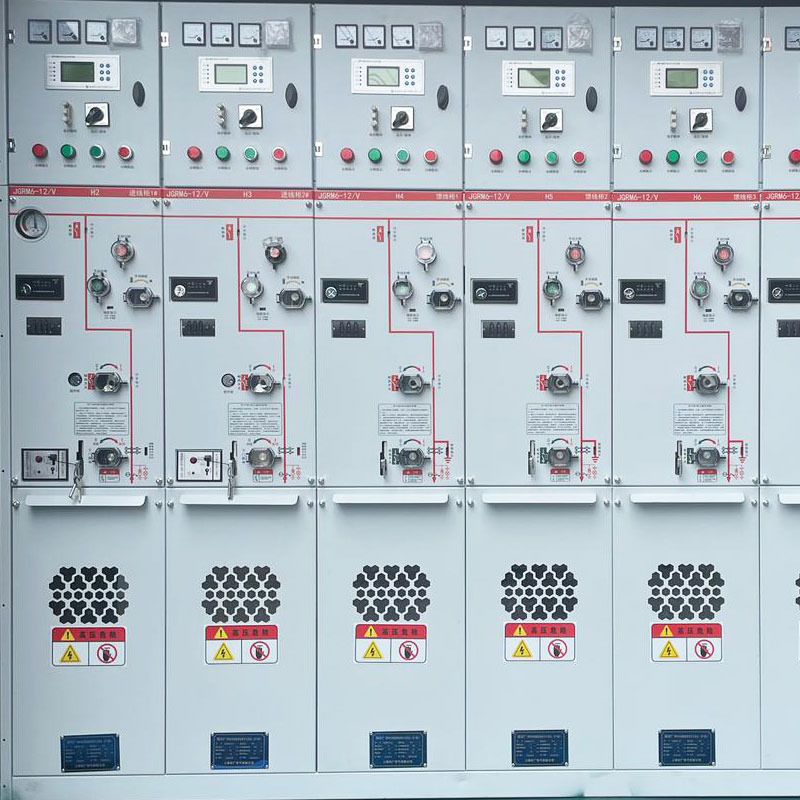

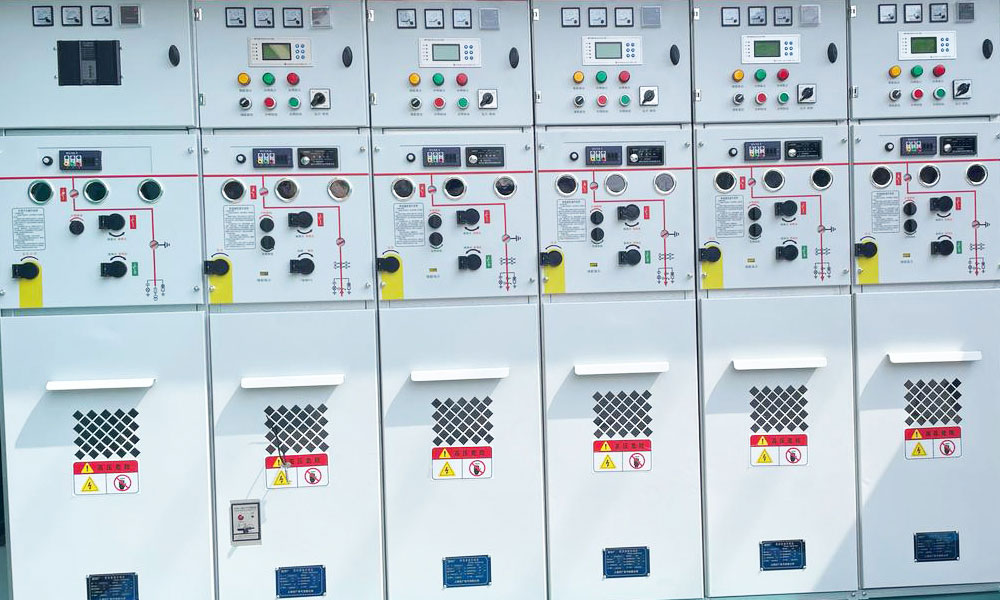

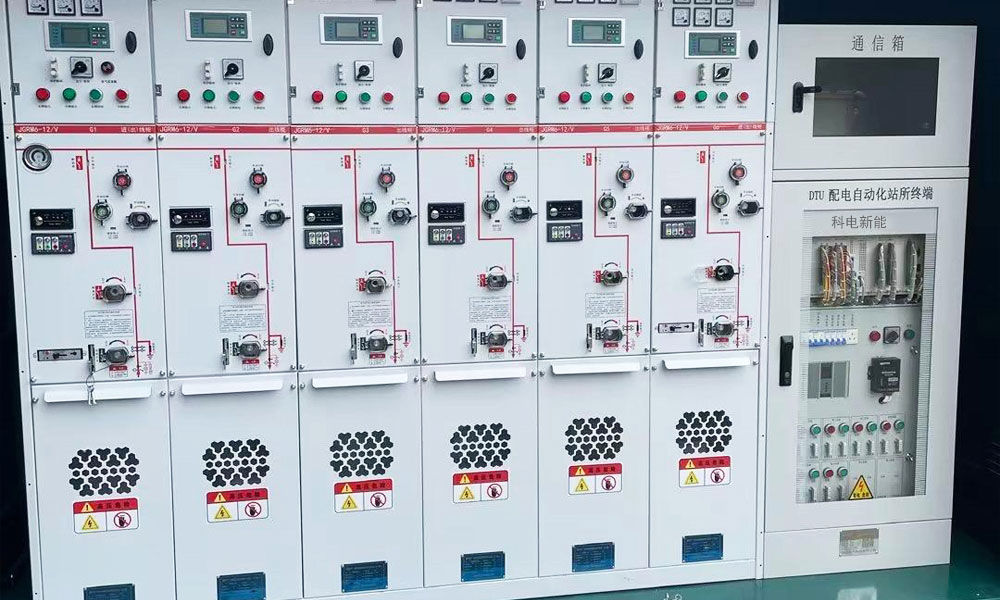

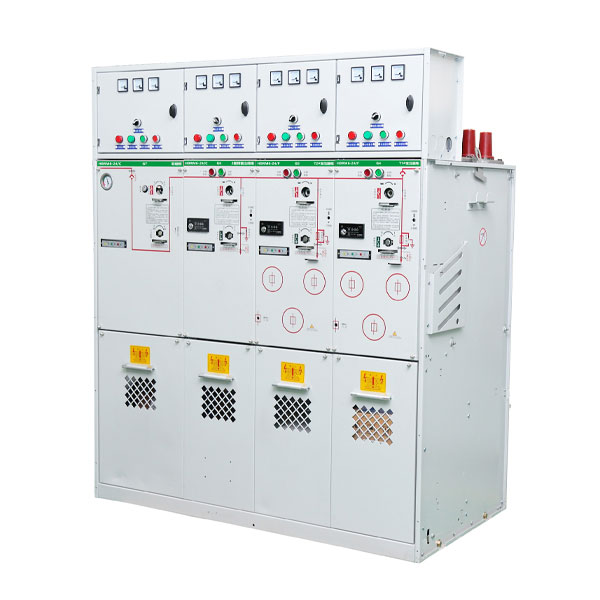

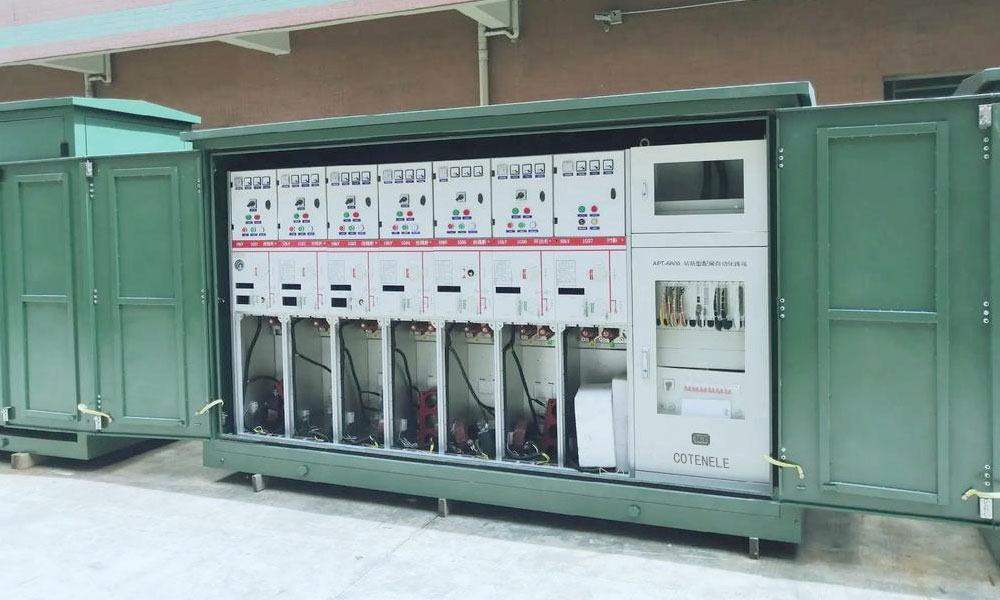

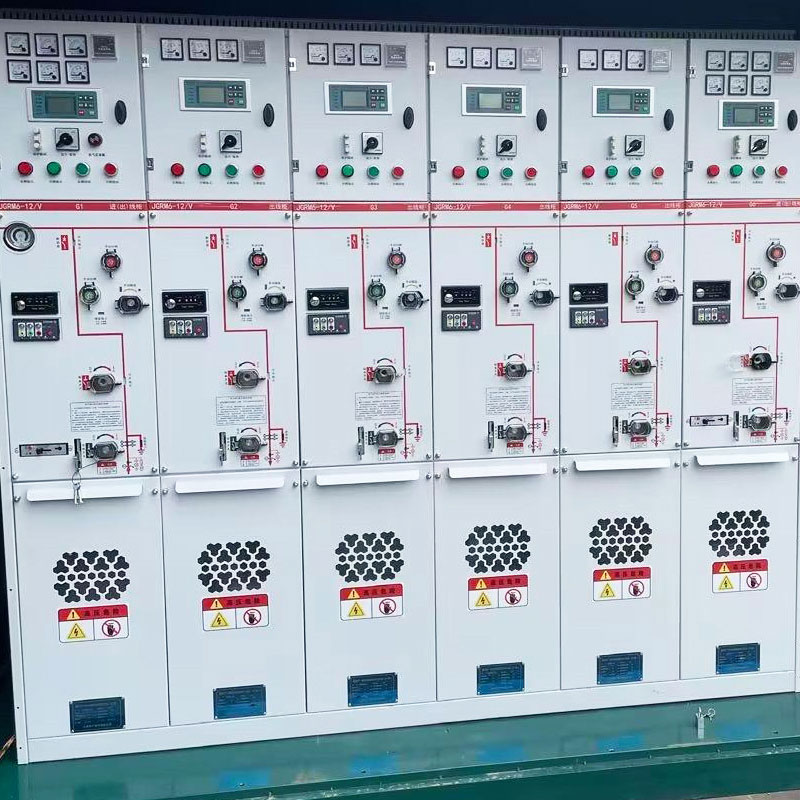

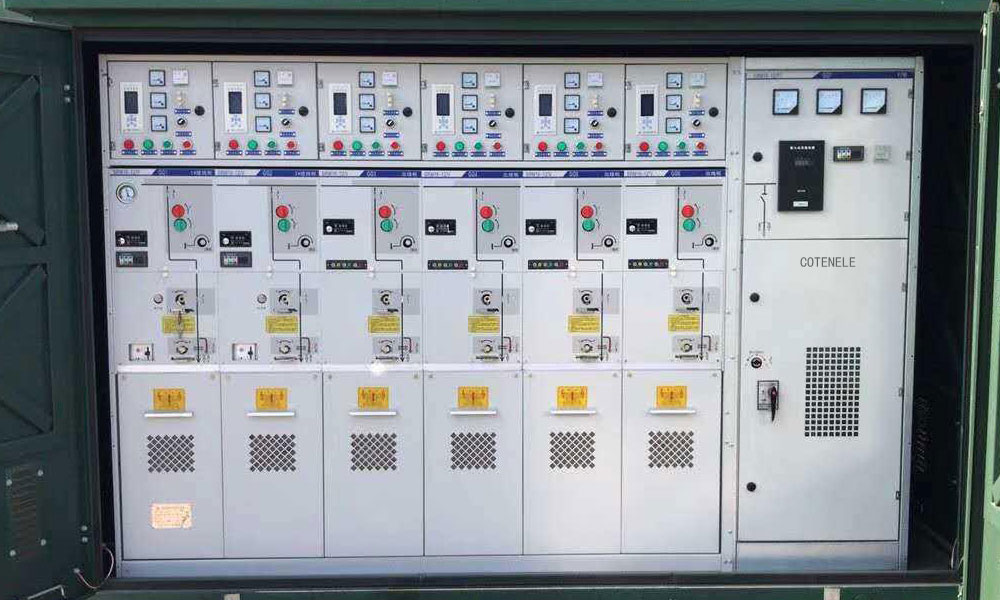

製品ショー:
