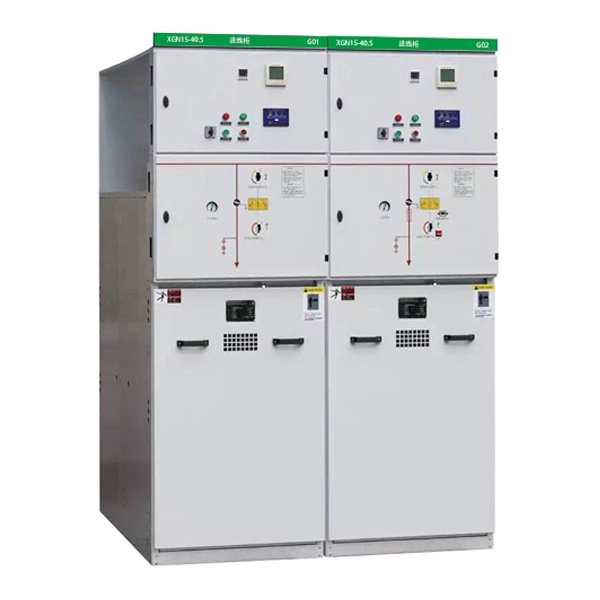

33KV RMU MV ガス絶縁リング主開閉装置

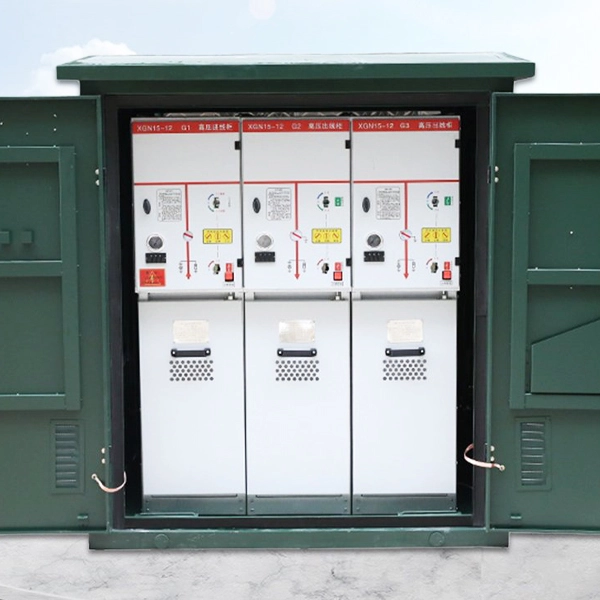

Cotenele は、中国の State Grid Corporation への HXGN-40.5 シリーズ 33KV RMU MV ガス絶縁リング主開閉装置の主要サプライヤーの 1 つです。当社のリング本体製品は国内販売のみならず、アフリカ、ヨーロッパ、中東など複数の国と地域に輸出されております。 HXGN-40.5シリーズ 35KV高圧リング親機は、50Hz AC三相屋内高圧配電機器です。気候に影響されずに安全に使用できること、設置が容易であること、メンテナンスが最小限で済むこと、コンパクトであることなどの特徴を有しており、ボックス型変電所への設置に適しています。

お問い合わせを送信

製品説明

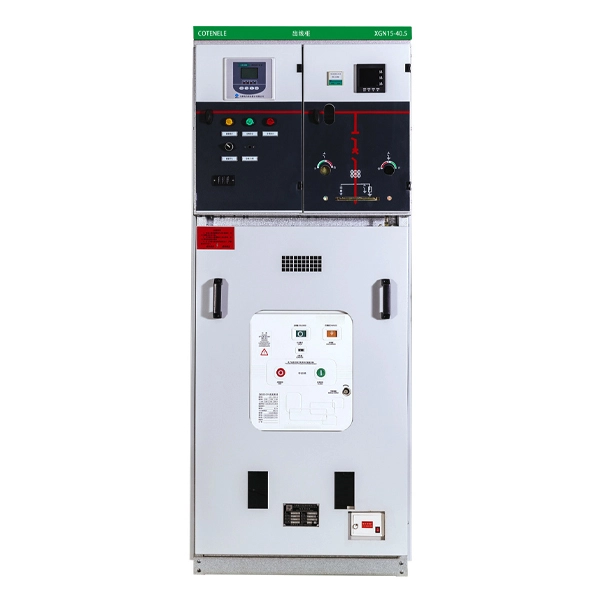

Cotenele 社製 XGN-40.5 シリーズ 33KV RMU MV ガス絶縁リング主開閉装置はモジュール設計を採用しており、固定設置または柔軟に拡張できます。 XGN-40.5シリーズのガス絶縁リングメインユニットは、コンパクトな構造、完全な絶縁、長寿命、メンテナンスフリー、小さな設置面積、完全なソリューション、強力な拡張性という特徴を備えており、環境の影響を受けません。

産業および民間のリングネットワークおよび端末の電源ネットワークで広く使用できます。小規模二次配電局、交換局、工業および鉱山企業、空港、鉄道、高速道路、地下鉄、商業地域、住宅地、風力発電、オプトエレクトロニクスおよびその他の分野に特に適しています。XGN15-40.5 シリーズ中電圧リングメインユニットは、GB3906「3-35kV AC 金属密閉開閉装置」および IEC62271-200 の規定に準拠しています。

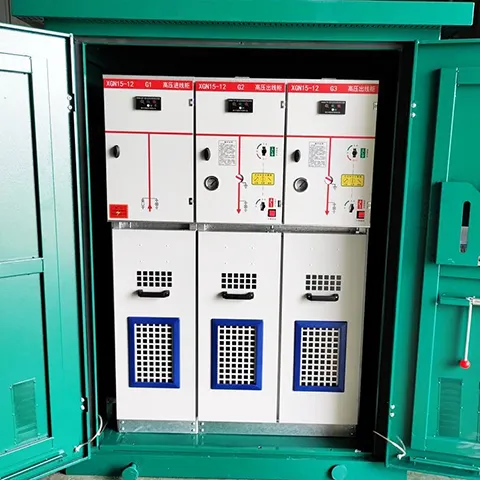

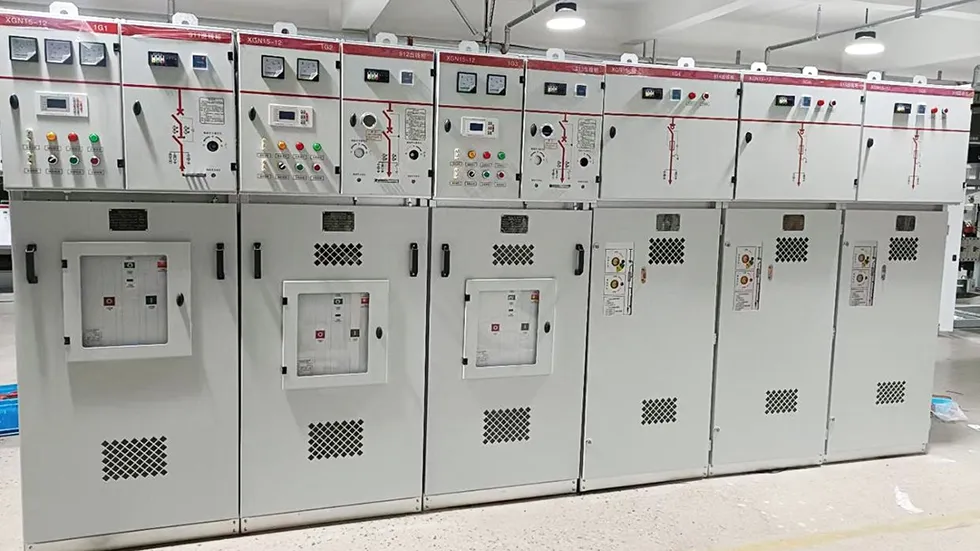

33kv Rmu Mv Gas Insulated Ring Main Switchgear

モデルと意味

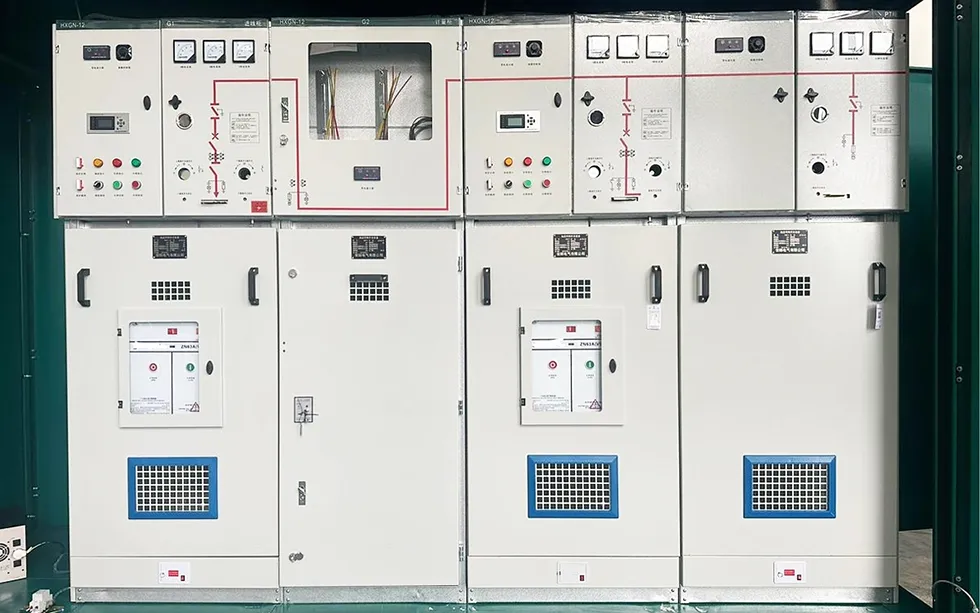

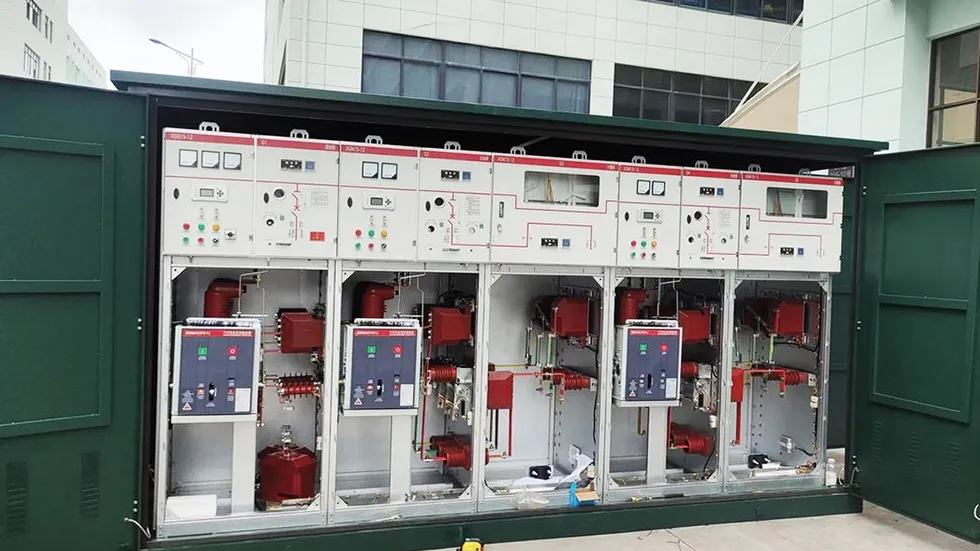

33kv Rmu Mv Gas Insulated Ring Main Switchgear

XGN15-40.5の動作条件は何ですか？

1. 周囲温度:最高 +40 °C、最低 -20 °C。

2. 相対湿度:月平均は 95% を超えず、日平均は 90% を超えません。

3. 高度:最大設置高さは海抜 2500 m (高地ではカスタマイズが必要)。

4. 現場には、可燃性または爆発性物質、深刻な汚染、化学腐食、および激しい振動があってはなりません。

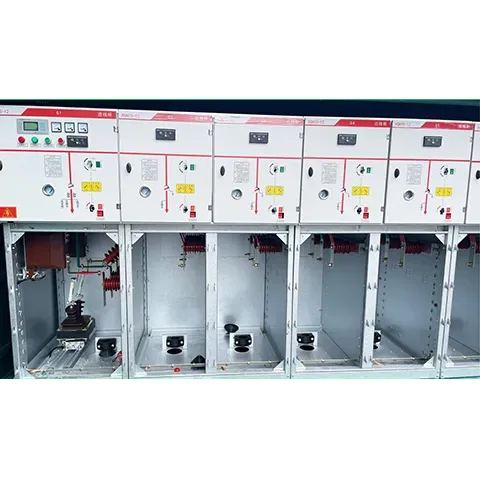

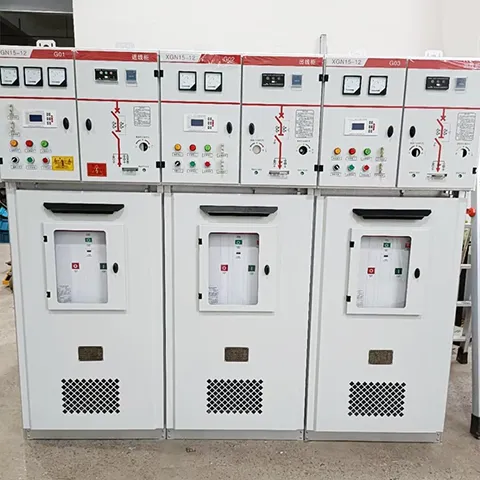

33kv Rmu Mv Gas Insulated Ring Main Switchgear

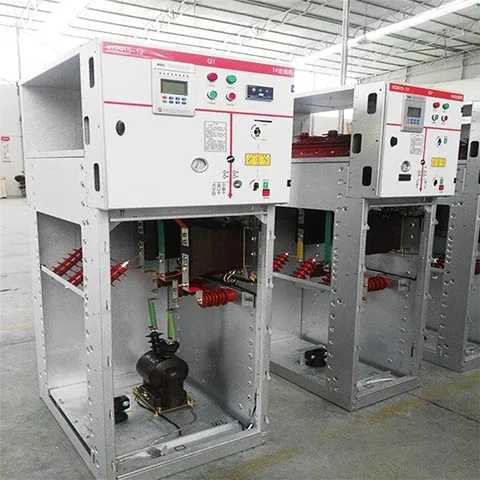

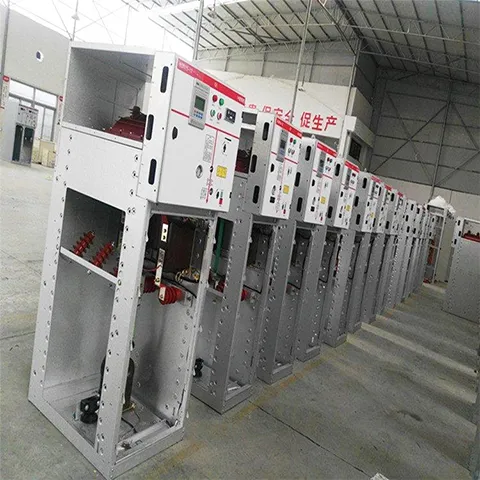

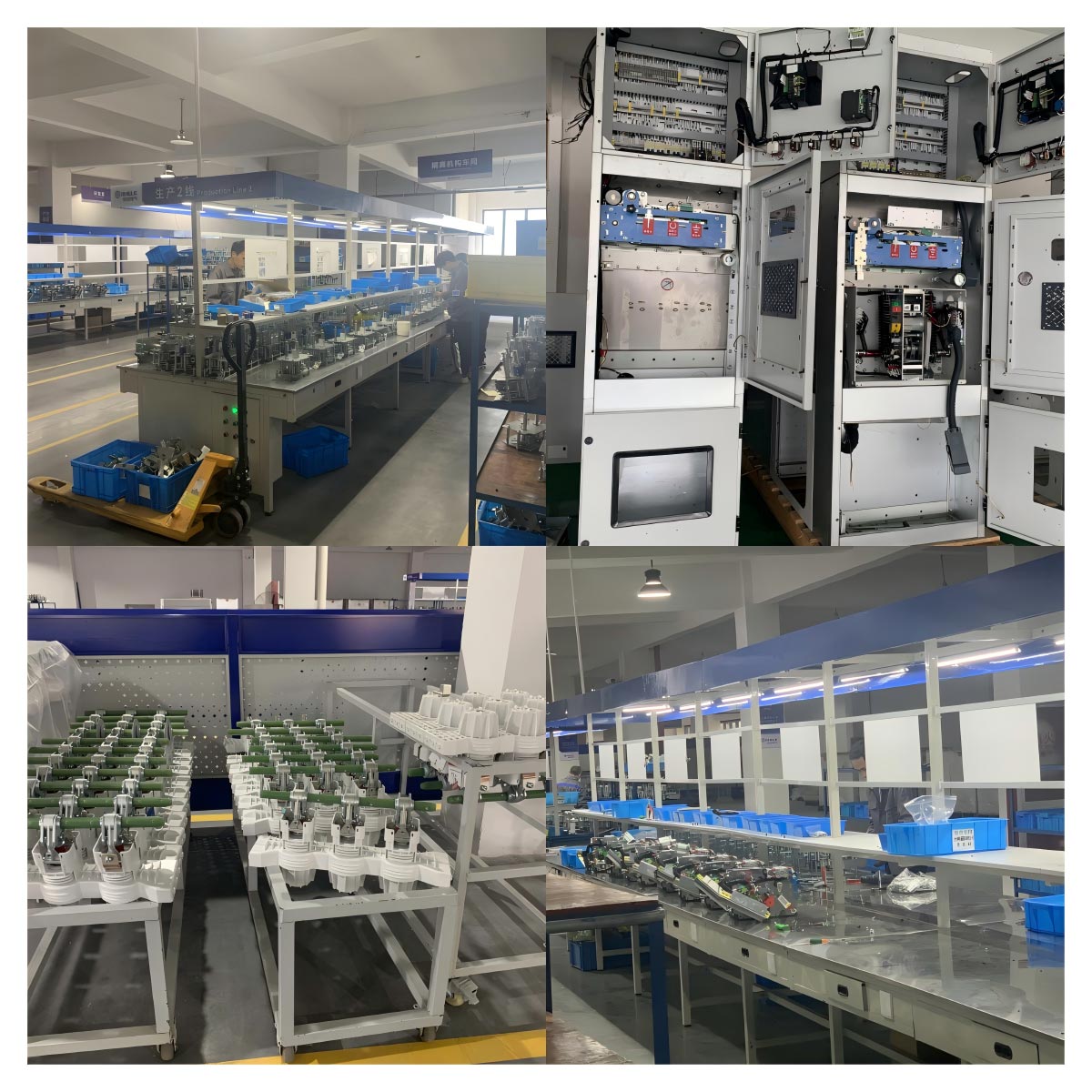

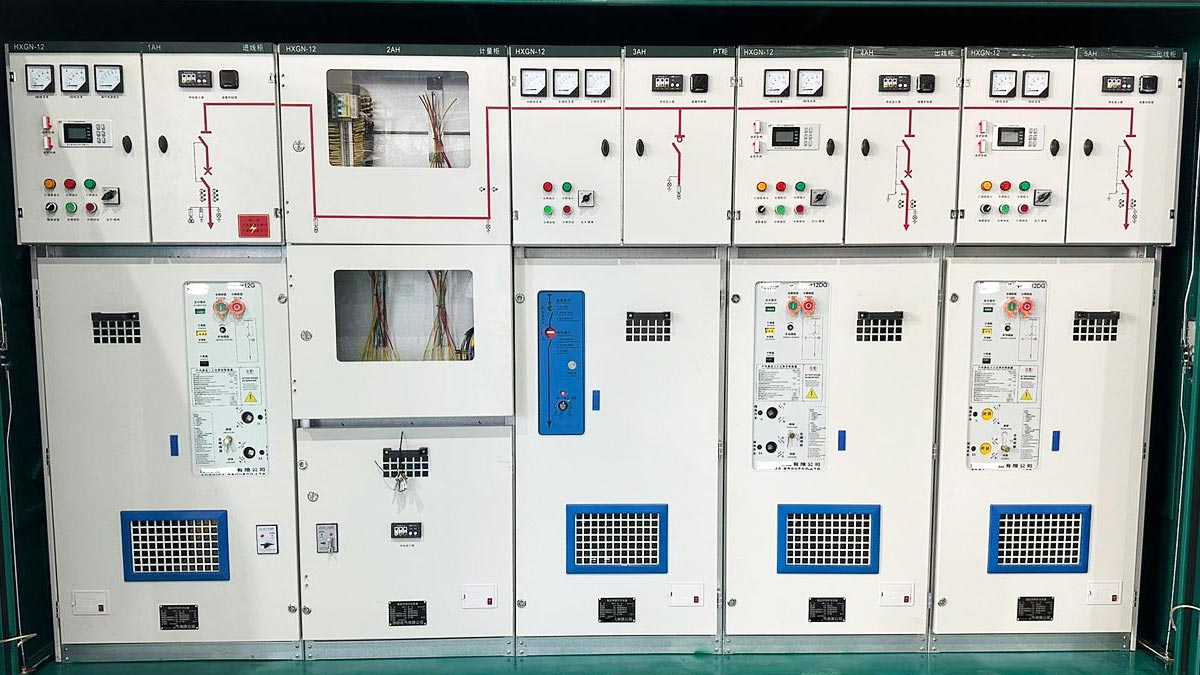

私たちのワークショップ

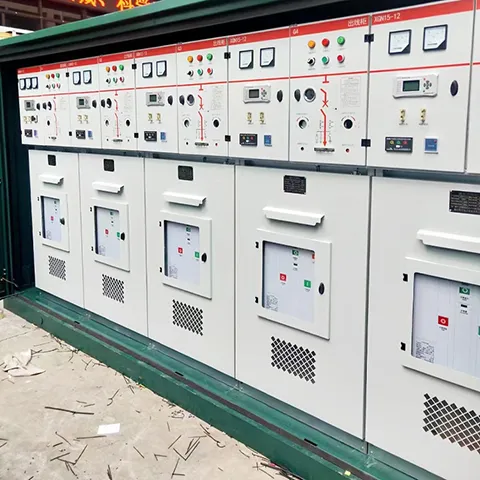

33kv Rmu Mv Gas Insulated Ring Main Switchgear

技術的パラメータ

アイテム		ユニット	Cユニット(ロードブレークスイッチユニット)	Fユニット(ヒューズ・負荷遮断スイッチ兼用ユニット)	Vユニット(サーキットブレーカーユニット)
定格電圧		kV	40.5
定格電流		A	630	63(ヒューズ線の定格電流値による)	630
定格周波数		Hz	50/60
定格絶縁レベル	電源周波耐電圧（相間および相対地間）	k	95
	電源周波耐電圧(開接点間/絶縁距離)		110
	電源周波耐電圧（制御回路、補助回路）		2
	雷インパルス耐電圧（相間および相対地間）		185
	雷インパルス耐電圧（開放接点間/絶縁距離）		215
定格短時間耐電流	主回路/4秒	kA	20	一	20
	接地回路 / 4秒	kA	20	一	20
	アース接続回路 / 4秒	kA	17.4	一	17.4
定格ピーク耐電流	主回路	kA	50	一	50
定格ピーク耐電流	接地回路	kA	43.5	一	43.5
定格短絡電流		kA	50	80	50
定格短絡遮断電流		kA		31.5	20
定格転写電流		A	一	750	一
定格有効負荷遮断電流		A	630	一	一
定格閉ループ遮断電流		A	630	一	一
ケーブル充電電流テスト		A	21	一	31.5(C1)
本体寸法（幅×奥行き×高さ）		mm	450×885×2060	450x885x2060	450x885x2060
SF6ガスの定格圧力（20℃における相対値）	定格ガス充填圧力	メガパスカル	0.04
SF6ガスの定格圧力（20℃における相対値）	最小機能圧力	メガパスカル	0.02
保護等級	密閉型エンクロージャ		IP67
保護等級	開閉装置の筐体		IP4X
年間相対ガス漏洩率		%/年	≤0.01

XGN15-40.5リング本体の製品特長は何ですか？

1. モジュール式 4 コンパートメント設計:ユニットは、開閉装置コンパートメント、ヒューズコンパートメント、操作機構コンパートメント、およびケーブルコンパートメント (ベースフレーム) の 4 つの明確に分離されたセクションで構成されます。このレイアウトによりメンテナンスが容易になり、安全性が向上します。

2. 堅牢な密閉開閉装置構造:開閉装置コンパートメントは、3L 冷間圧延鋼 (またはステンレス鋼) を溶接した金属ハウジングによって形成されています。これには、負荷スイッチ、接地スイッチ、内部バスバーを含むすべての機能回路が含まれています。

3. 垂直動作ロードスイッチ:ロードスイッチは垂直可動接点方式で動作します。閉路時には可動接点が下降して回路を接続します。メイン接点とアーク接点の両方が可動接点と固定接点に設けられているため、安全な遮断操作の回数が大幅に増加します。

4.強力な消弧:セルフブラスト（パッファー）・インナーフロー消弧構造を採用しています。相間または相対アースの絶縁を損なうことなく、強力な消弧を保証します。

5.統合された接地スイッチ:接地開閉器は可動刃と固定接点で構成されています。バネの力で素早く閉まり、確実なアースを確保します。

6. 簡単に視覚的にステータスを確認:前面パネルの観察窓により、接地スイッチの位置 (開または閉) を直接観察できます。開閉装置コンパートメントの上部と背面には、組み立てとメンテナンスのための 4 つの長方形のアクセス穴があります。

7. 安全のための圧力解放:安全圧力逃がし: 33KV RMU MV ガス絶縁リング主開閉装置には、内部アーク障害が発生した場合に圧力を逃がすための防爆装置が後部に装備されています。

8. ヒューズトリップ機構による変圧器保護:ヒューズコンパートメントには、エポキシキャスト絶縁ハウジング内に高電圧電流制限ヒューズが収納されています。 When a fuse blows, a striker pin is ejected, which mechanically trips the load break switch – providing fast and reliable transformer protection.

9. 便利な操作機構のレイアウト:すべてのコントロールはフロントパネルにあります。各機能回路には、負荷スイッチ用の手動 (またはオプションのモーター充電式) バネ操作機構と、接地スイッチ用の手動バネ操作機構が装備されています。

10. 明確なユーザーインターフェイスと表示:フロントパネルには次のものが含まれます。

ロードスイッチの閉、手動開、接地スイッチの操作用のロータリーノブ。

ロードスイッチの開閉状態を表示するランプです。

電動開閉用の押しボタン（モータードライブが取り付けられている場合）。

模倣図、位置表示ラベル、およびセキュリティを強化するための南京錠可能な位置。

11. 統合されたインターロック (誤操作防止):負荷スイッチと接地スイッチ間の機械的インターロックにより誤操作を防止し、完全な「5 予防」安全準拠を保証します。

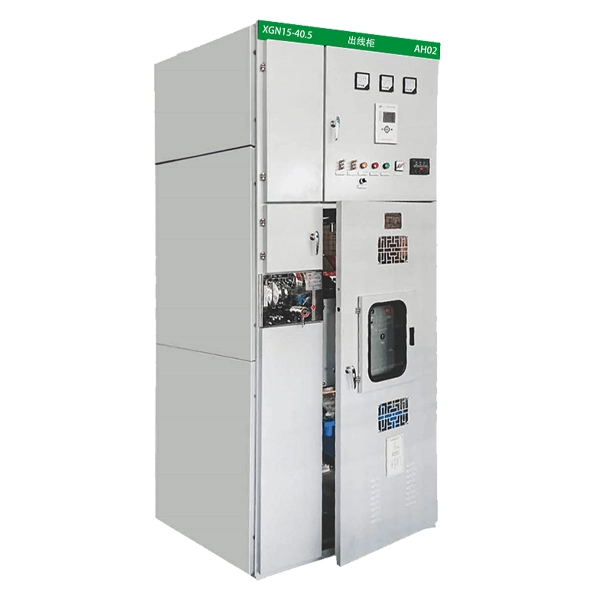

33kv Rmu Mv Gas Insulated Ring Main Switchgear
