22KV高圧リングメインユニットRMUパネル

リングメインユニットは、Cotenele が製造するコア製品の 1 つで、電圧が 3.6kv ～ 40.5kv の RMU を提供できます。XGN15-24 シリーズ 22KV 中電圧リングメインユニット RMU パネルは、定格電圧 24kV の三相 AC 50Hz 配電システム用に設計されています。 リング本体キャビネット全体にバスバー方式の空気絶縁を採用。 最新の配電ネットワーク向けに開発された XGN15-24 RMU は、配電自動化アプリケーションに適した、コンパクトで拡張性とスケーラブルな金属密閉型開閉装置ソリューションです。 この製品は IEC 62271-200 規格に完全に準拠しており、都市送電網改修および産業用配電プロジェクトの要件を満たしています。

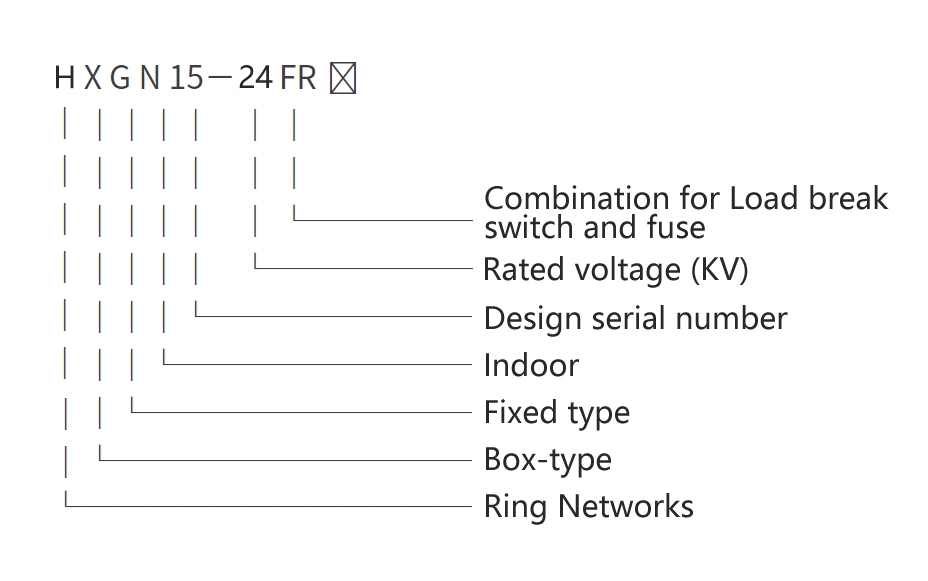

モデルと意味

労働条件

1. 周囲温度範囲:上限は +40 °C、下限は -25 °C です。 24 時間にわたって測定された平均温度は +35 °C を超えてはなりません。

2. 相対湿度:日平均相対湿度は 95 % を超えず、月平均相対湿度は 90 % 未満のままです。

3. 高度:標高が海抜1,000メートルを超えないこと。

4. エアコン:周囲の空気が粉塵、煙、腐食性ガスまたは可燃性ガス、蒸気、塩水噴霧などによる重大な汚染がないこと。

5. 振動および地震条件:外部からの振動や地面の動きは無視できる程度であり、機器に測定可能な影響を与えることはありません。

技術的パラメータ

XGN15-24の製品構造

XGN15-24 22KV 中電圧リング メイン ユニット RMU パネルは 4 つの主要な機能コンパートメントで構成されており、各コンパートメントは開閉装置内で異なる役割を果たします。

1. バスバーコンパートメント

バスバー収納部はリング本体上部にあります。メインバスバーは互いに接続され、リング本体全体を貫通しています。このコンパートメントの主な役割は、相互接続された複数のユニットにわたる効率的な電力の収集と分配です。

2. ロードスイッチ収納部（メインスイッチ収納部）

負荷遮断スイッチ (FLN36-24 または FLN56 など) は通常、主開閉装置としてこのコンパートメントに取り付けられます。ロードブレークスイッチのシェルはエポキシ樹脂で鋳造されており、絶縁媒体として六フッ化硫黄ガスが充填されています。シェルには観察窓があります。さらに、顧客の要求に応じて、コンパートメントには六フッ化硫黄ガス密度計または警報接点付きガス密度計を装備することもできます。

3. ケーブルコンパートメント

通常、ケーブル コンパートメントには、ケーブルを簡単に接続できる十分なスペースがあります。単芯ケーブルと 3 芯ケーブルの両方を、シンプルなシールドなしのケーブル終端を介して接続できます。避雷器、変流器、接地スイッチなどの他のコンポーネントもこのコンパートメントに取り付けることができます。コンパートメントドアには観察窓と安全インターロック装置があり、底板には密閉カバー、適切なサイズのケーブルクランプ、およびサポートフレームが含まれています。ケーブルの取り付けは底板と前枠を分解して行います。

4. 低電圧制御コンパートメント

低圧室は連動装置と制御盤の役割を兼ね備えています。位置インジケーターを備えたスプリング操作機構と機械的インターロック装置が内蔵されています。コンパートメントには、補助接点、トリップコイル、緊急トリップ機構、容量性ライブディスプレイ、キーロック、および電気操作装置を装備することもできます。必要に応じて低電圧コンパートメント全体を交換でき、このモジュール化設計により保守性が向上します。

5. 連動機構

低電圧コンパートメントには、誤った操作シーケンスを防止するための 5 ポジションの機械的インターロック システムが装備されています。この包括的なインターロック設計により、操作の安全性が保証されます。

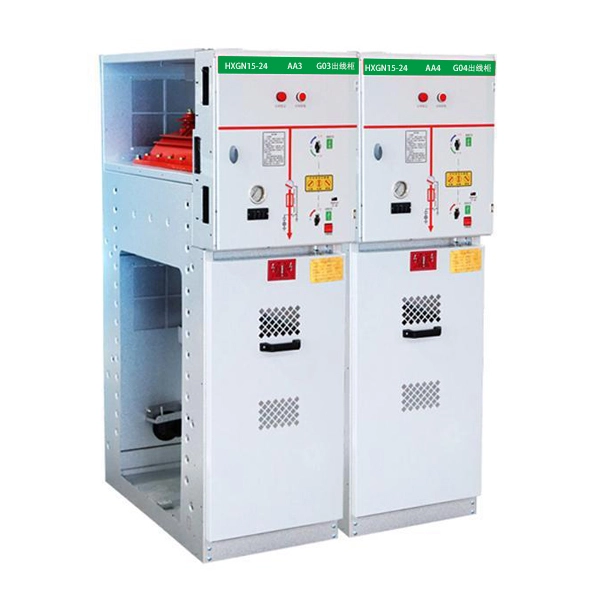

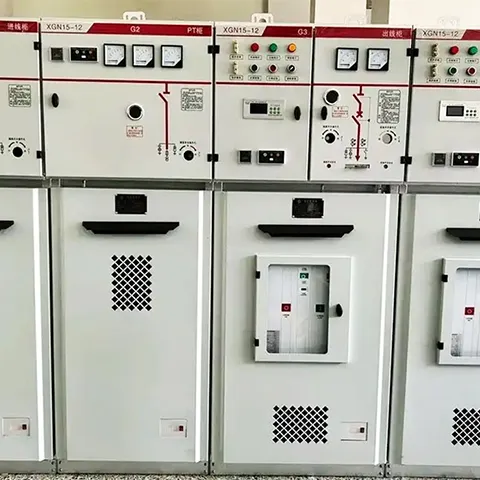

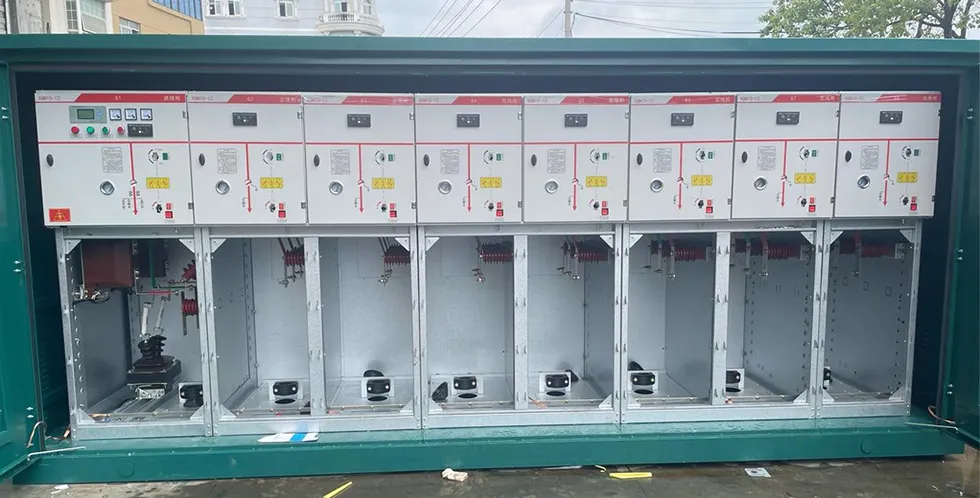

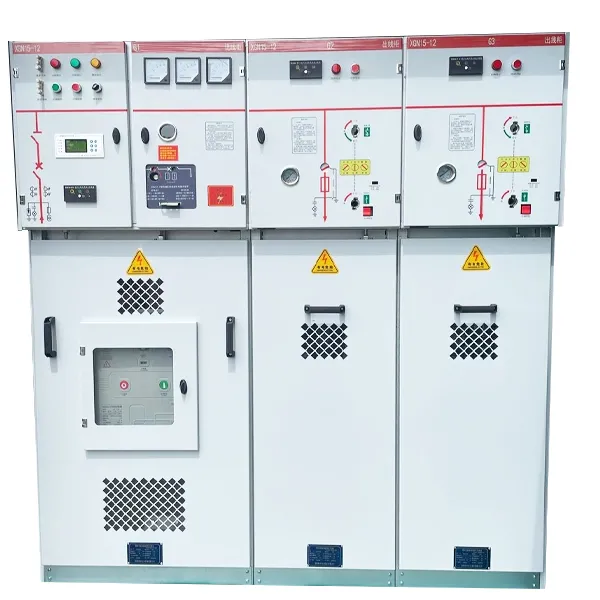

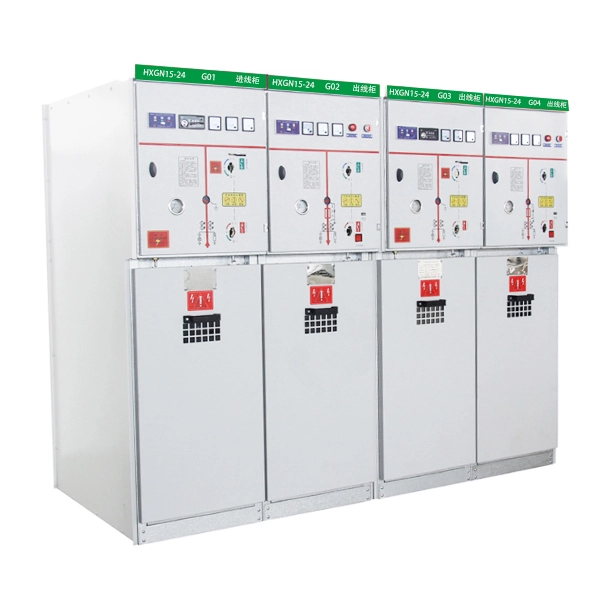

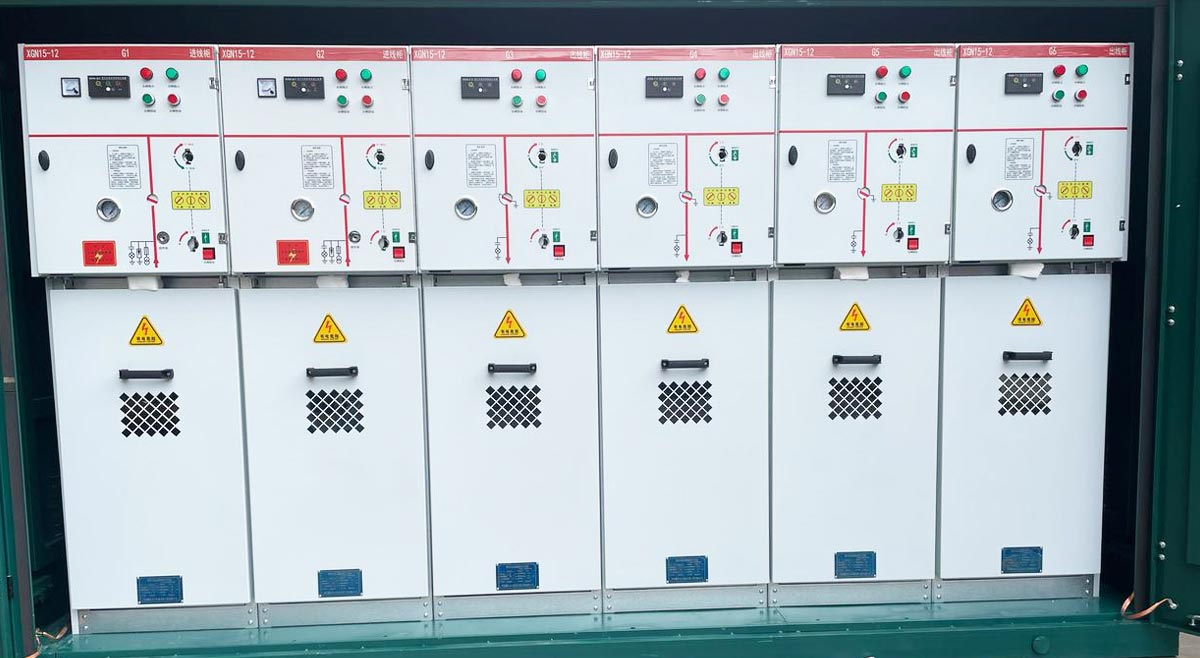

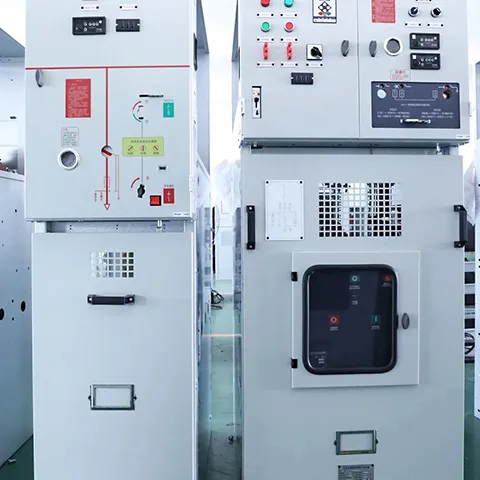

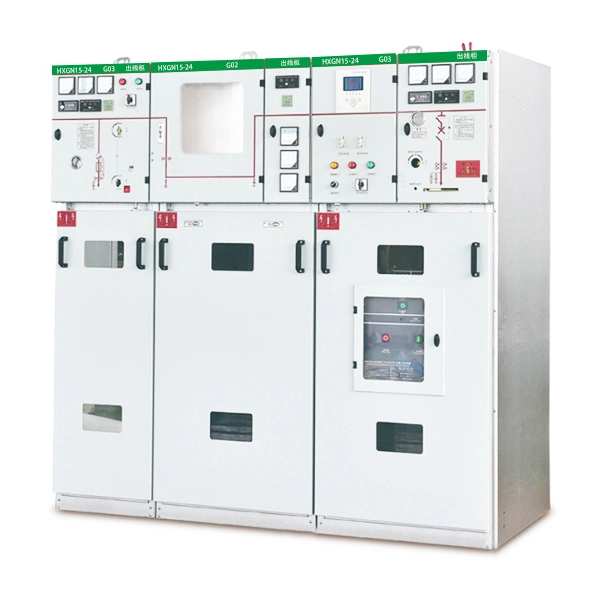

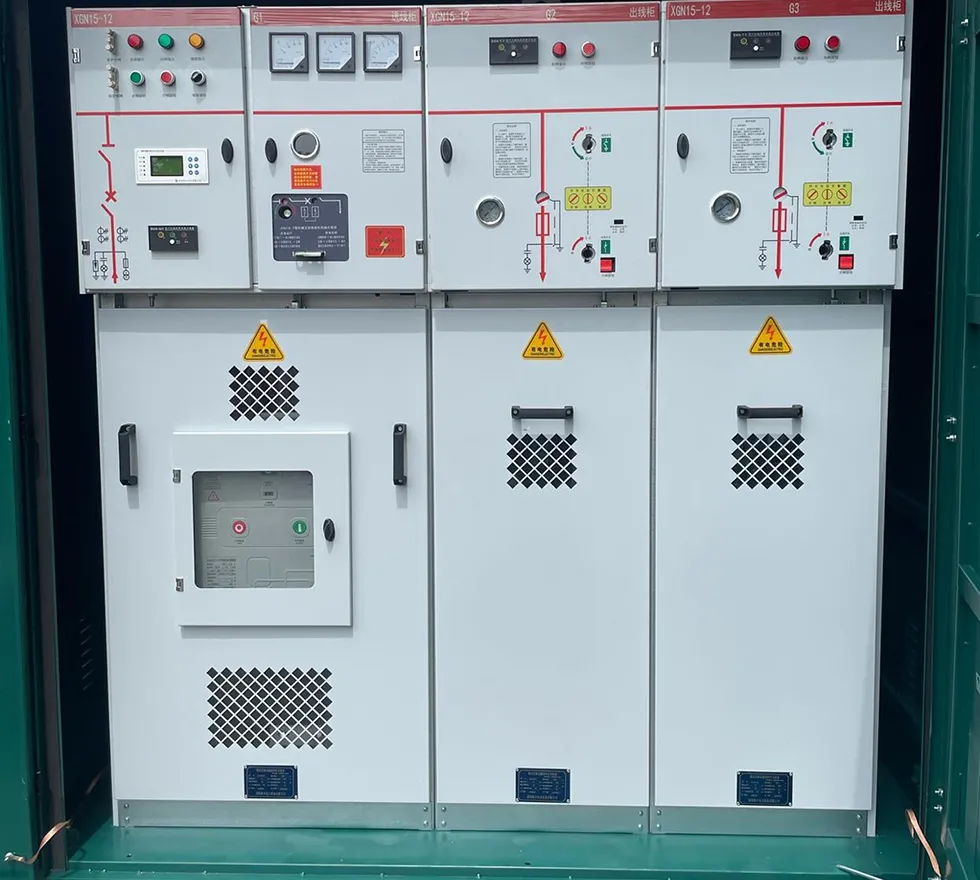

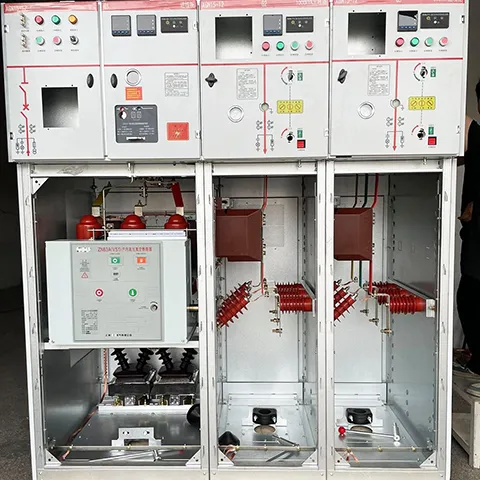

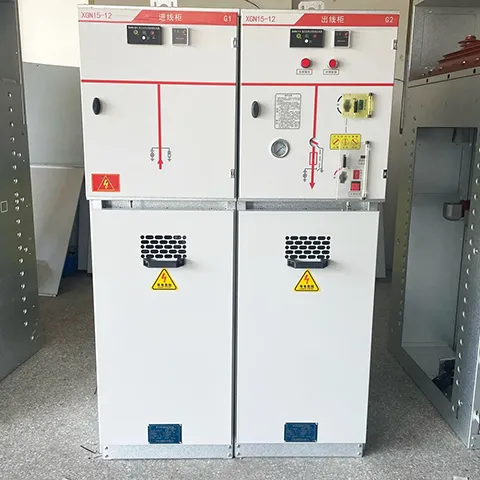

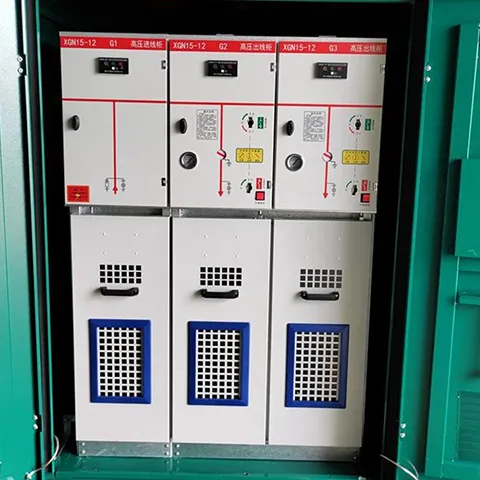

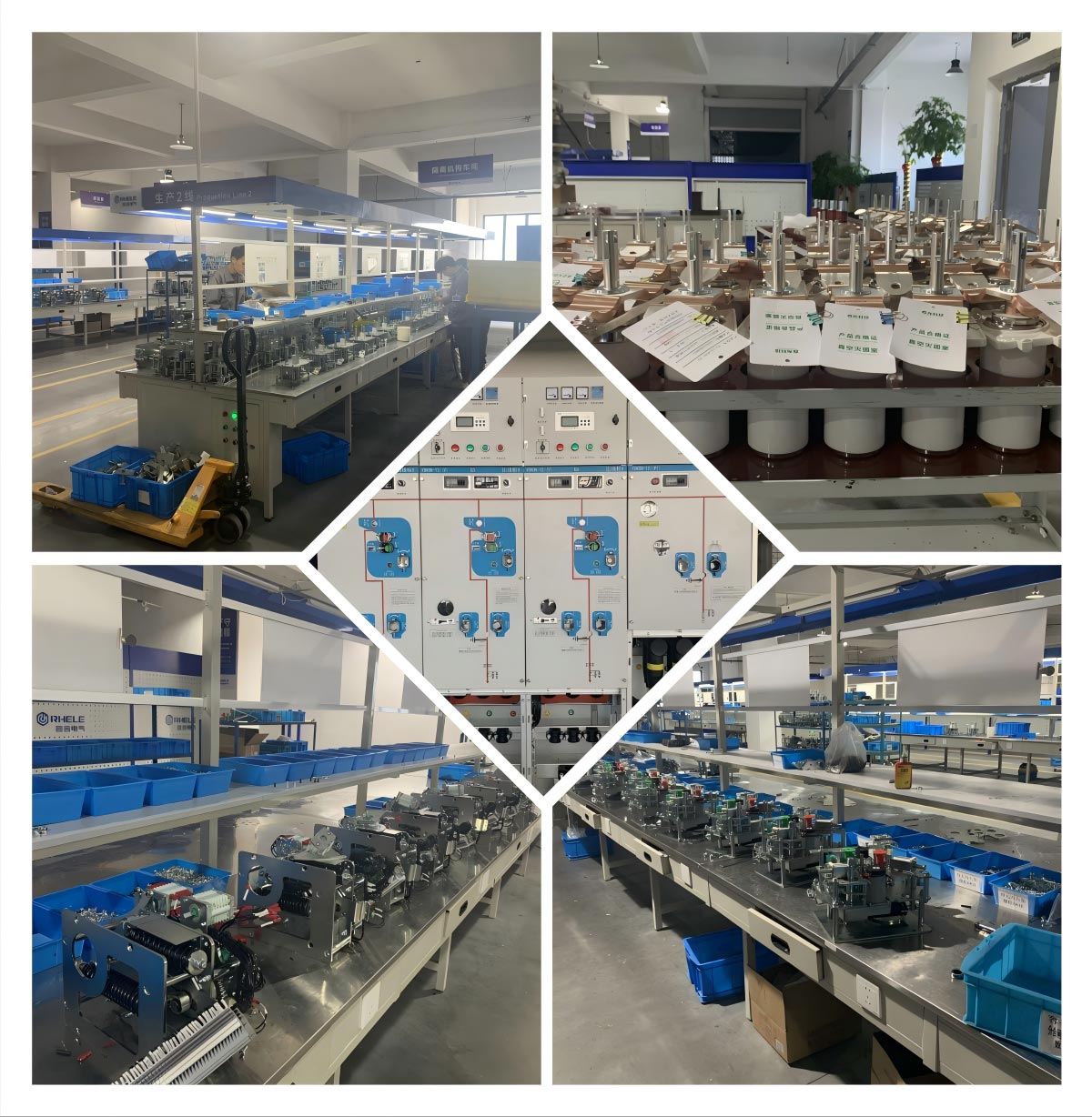

製品ショー
