22KV MV ガス絶縁 Gis 開閉装置

主な技術パラメータ

動作条件

1. 周囲温度範囲:-40℃～+40℃。

2. 相対湿度条件:日平均相対湿度 ≤ 95%、月平均相対湿度 ≤ 90%。

3. 高度要件:設置高度は 2000 メートルを超えてはなりません。より高い高度でのアプリケーションの場合は、特定の高度の値を明確に記載する必要があります。

4.耐震性：震度はマグニチュード8以下。

5. 設置場所の条件:機器は、火災の危険、爆発の危険、深刻な汚染、化学腐食、激しい振動のない場所に設置する必要があります。

6. 保護の程度:SF6 ガスコンパートメントは IP67、ヒューズは IP67、開閉装置の筐体は IP3X。

製品の構造と動作原理

コア構造:

22KV MV ガス絶縁 Gis 開閉装置の最も特徴的な特徴は、その完全密閉、完全絶縁構造です。核となるのは、厚さ3mmのステンレス鋼をレーザー溶接した気密タンクです。このタンクは、すべての高電圧通電部品を囲み、絶縁ガスで満たす頑丈な「要塞」として機能し、IP67 の浸入保護等級を達成しています。これは、短時間の水没に耐えられることを意味します。

完全な 22kV GIS は通常、いくつかの機能ユニットで構成されます。

1. C ユニット (ロード スイッチ ユニット) – 通常の負荷電流を開閉します。

2. F ユニット (負荷スイッチとヒューズの組み合わせユニット) – 通常は変圧器に短絡保護を提供します。

3. V ユニット (サーキット ブレーカー ユニット) – 正常電流と故障 (短絡) 電流の両方を生成、伝達、遮断することができます。

4. 補助ユニット – バスバー接続、計測、PT (電圧変圧器) ユニットを含みます。

これらのユニットは、さまざまなグリッド構成に合わせて側面または上部の拡張を介して柔軟に組み合わせることができます。

動作原理:ガス絶縁 + 真空消弧

絶縁：絶縁耐力は内部の絶縁ガス (通常は SF6 または乾燥空気) に依存します。これにより、クリアランスが大幅に小さくなり、装置のサイズがコンパクトになります。

アーク焼入れ：スイッチが開くと、接点間にアークが形成されます。 GIS は通常、アークを迅速かつ確実に消すために真空遮断器を使用します。

利点と動作環境

主な利点:

高い信頼性と安全性：結露、汚染、塩水噴霧、小動物などの外部悪影響を受けません。

コンパクト＆省スペース：気中絶縁開閉装置に比べ、使用可能面積を60％以上節約できます。

メンテナンスフリーの設計: 定期的な清掃は必要ありません。設計寿命 > 30 年。

強力な環境適応性: -40°C ～ +40°C、高地、高湿度などで動作します。

作業範囲

都市物流ネットワーク（都心部、商業ビル、高層住宅）

再生可能エネルギー（風力、太陽光発電の送電網接続）

産業およびインフラストラクチャ (データセンター、鉄道交通、空港、鉱山)

過酷な環境（高地、海岸の塩霧、化学汚染）

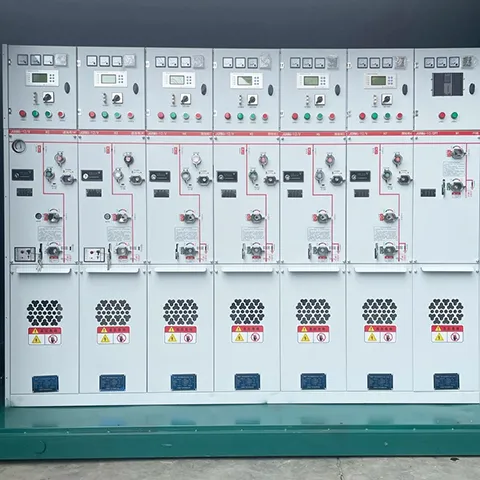

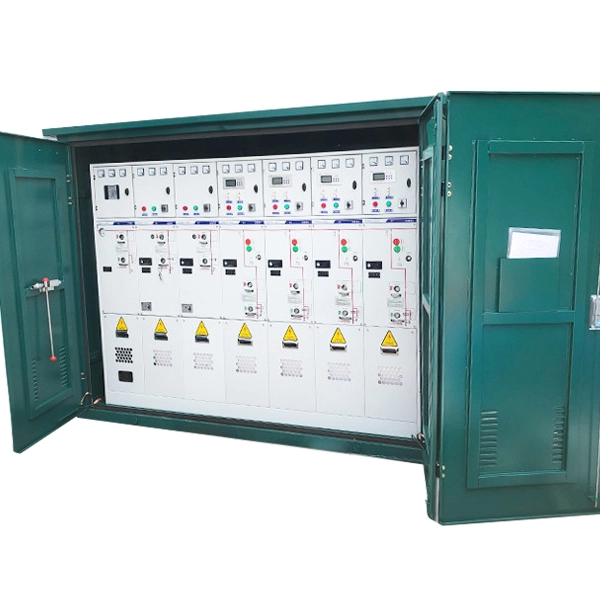

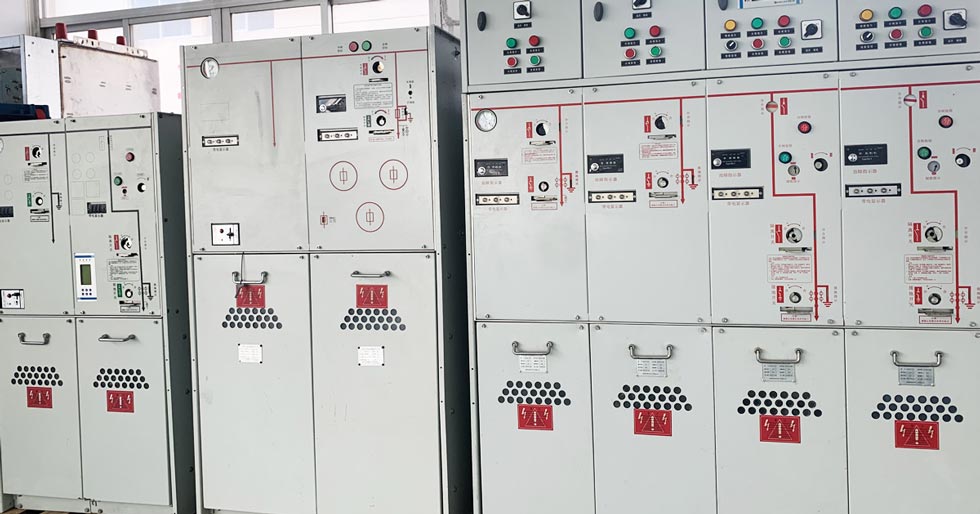

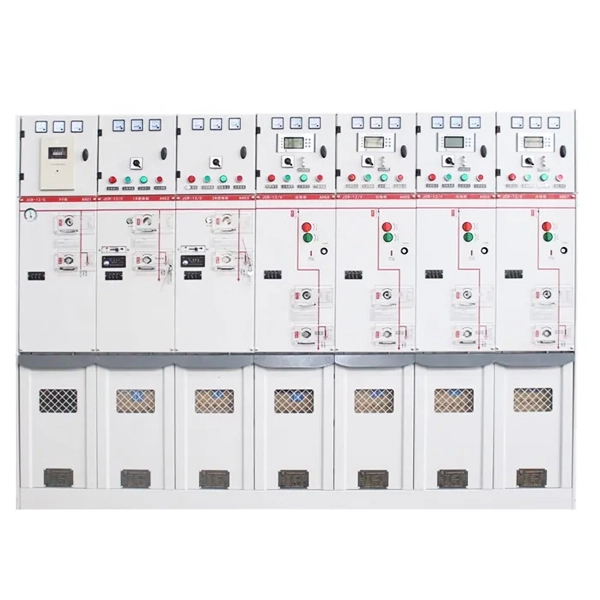

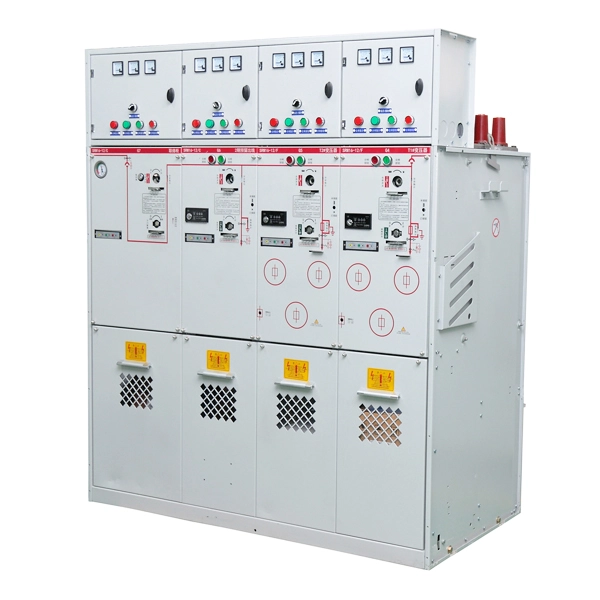

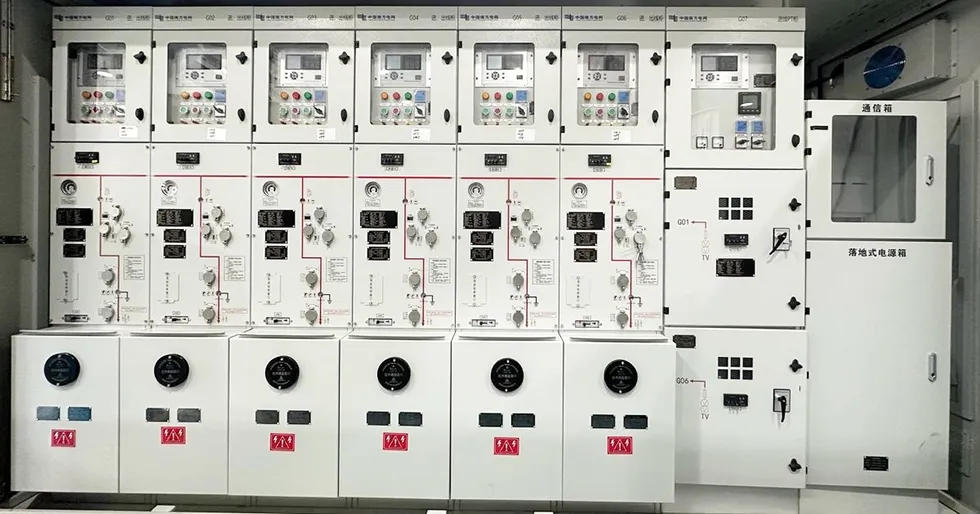

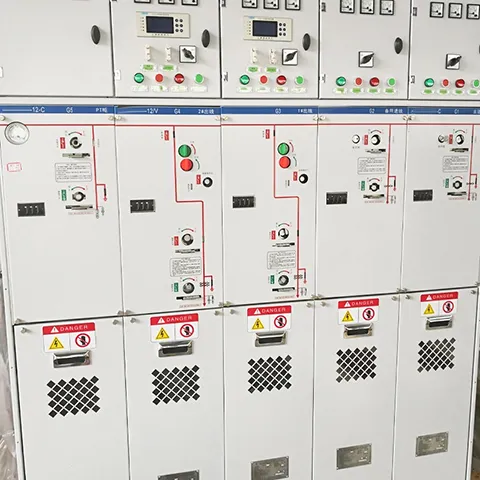

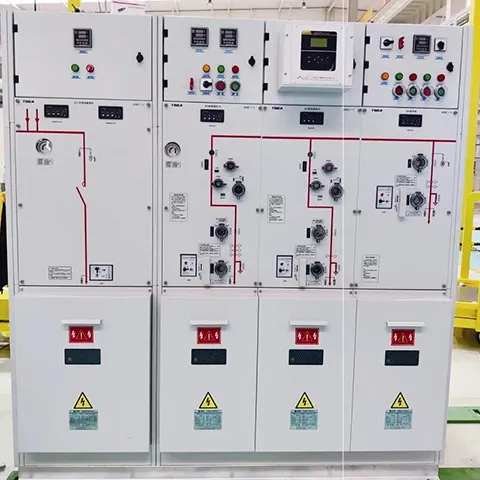

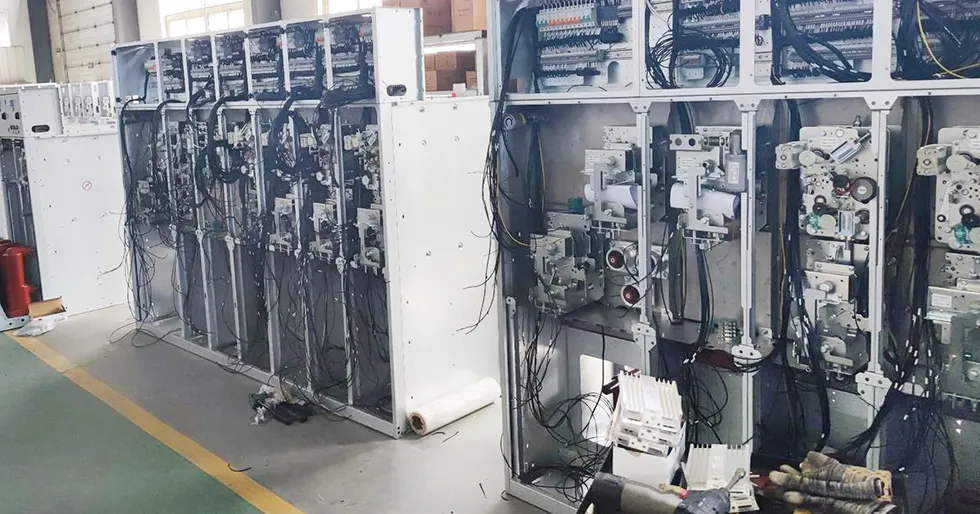

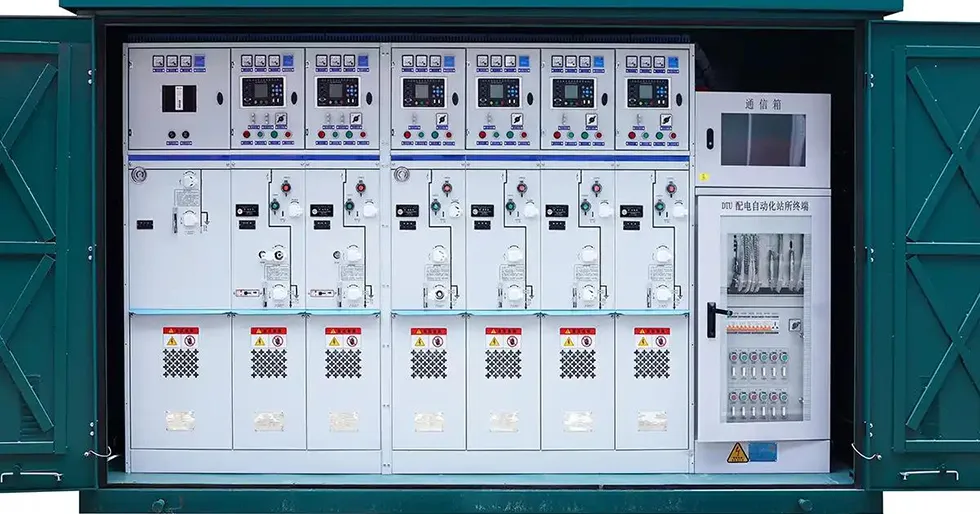

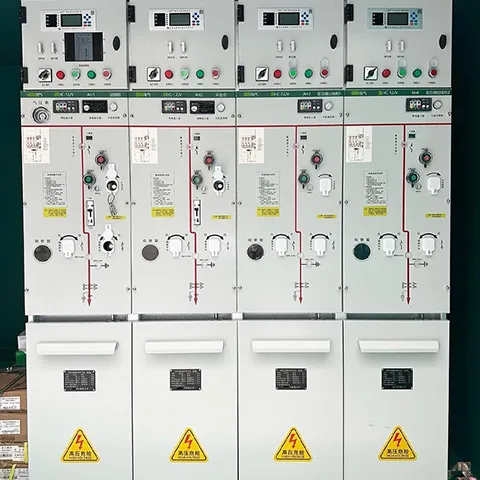

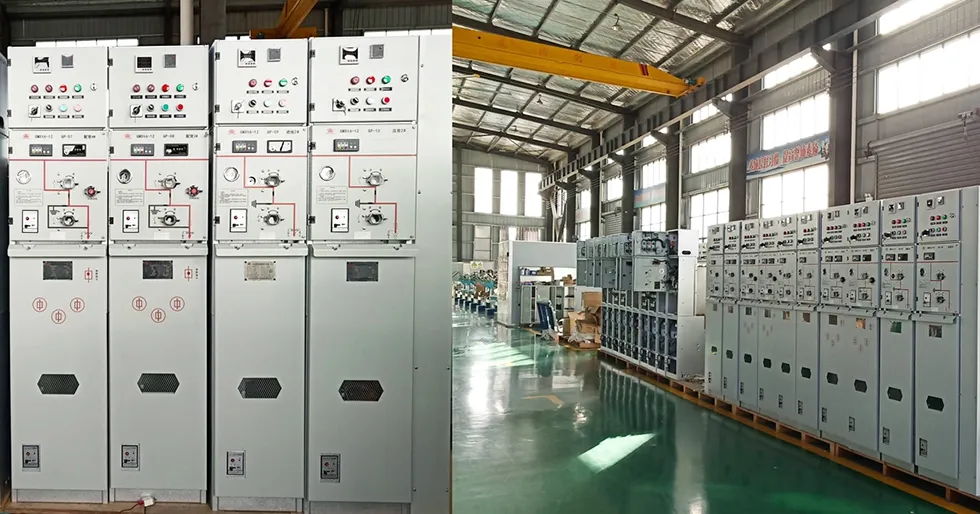

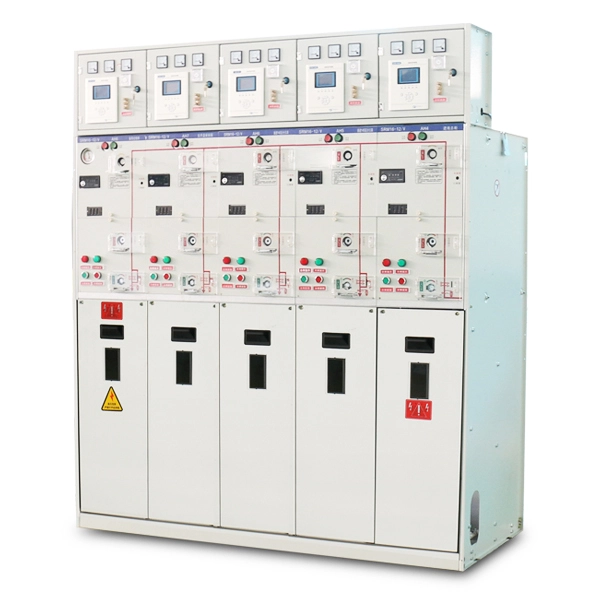

製品ショー
