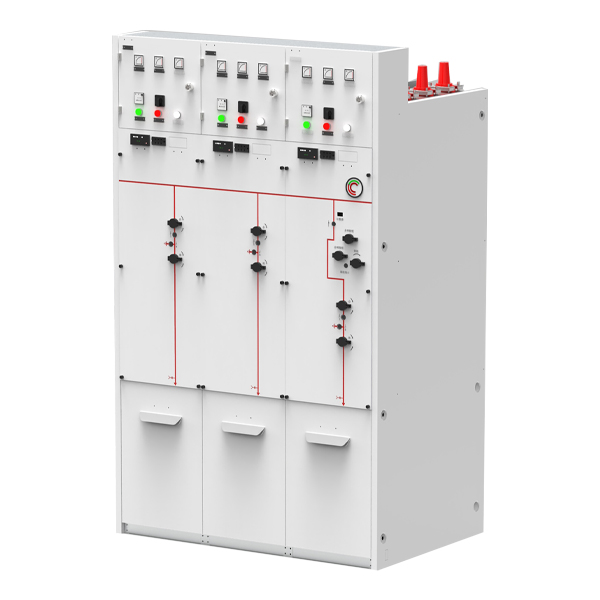

36KV環境対応リング本体

中国の重要なRMU製造・輸出業者として、コテネレはヨーロッパや南米の配電システムに長年にわたり36KVの環境に優しいリング本体製品を多数提供してきました。これらの環境に優しいガス絶縁リング本体は、都市配電網、産業・商業用途、交通インフラ建設などの分野で広く使用されています。このタイプのリング本体の大きな特徴は、SF6を含まず、絶縁ガスとして乾燥空気または窒素を使用しているため、環境保護に有利であることです。

お問い合わせを送信

製品説明

Cotenele は、中国の 36KV 環境に優しいリングメインユニット (RMU) の大手メーカーであり、当社の中電圧 RMU はヨーロッパやアメリカの多くの国や地域に輸出されています。環境に優しいガス絶縁リング本体はSF6フリーで、絶縁媒体として乾燥空気またはN2を採用しており、従来のSF6絶縁MVスイッチギヤの代替品です。 RMU は金属密閉キャビネット内に中圧スイッチングデバイスを収容し、主に負荷電流のスイッチング、短絡電流の遮断、無負荷変圧器電流の制御を行います。当社が製造するこれらの中圧スイッチギヤおよびリングメインユニットは、IEC 62271 シリーズ、EU F ガス規制 (EU) 2024/573、IEEE/ANSI C37.20 シリーズ、 UL/NEMA規格。

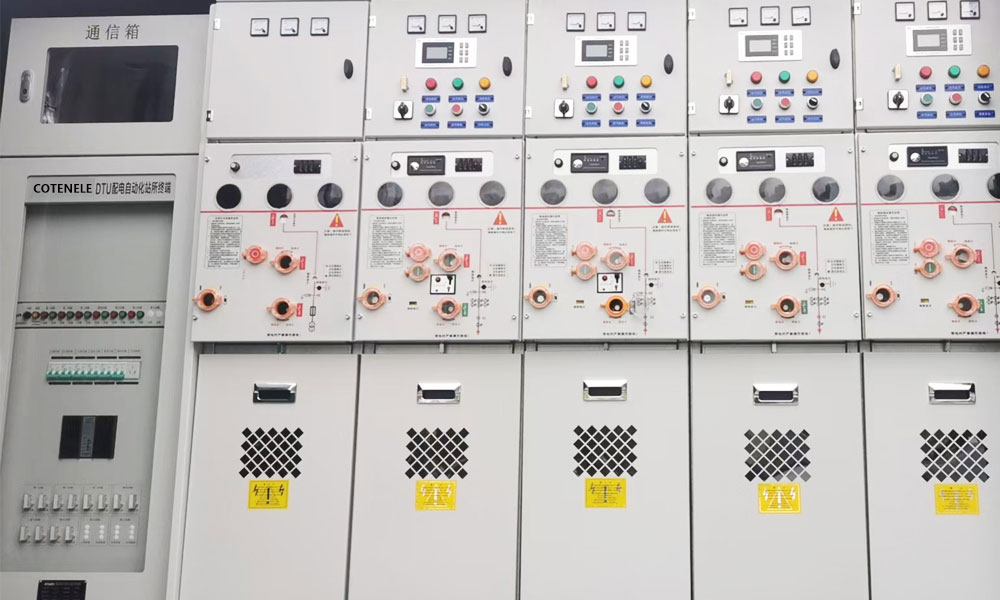

36KV Environmentally Friendly Ring Main Unit

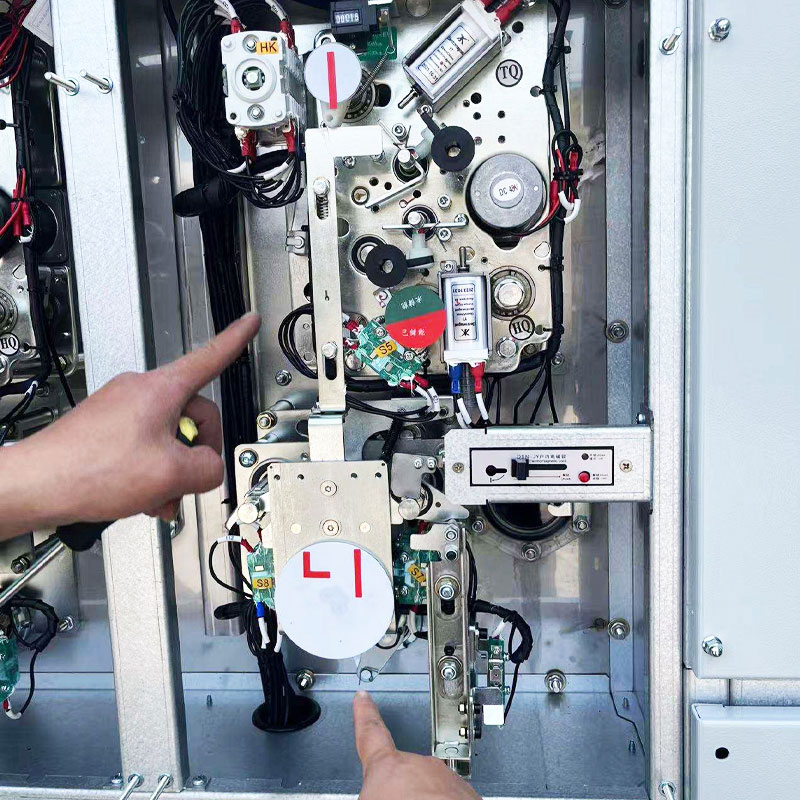

36KV環境対応リングメインユニット(RMU)とは何ですか?

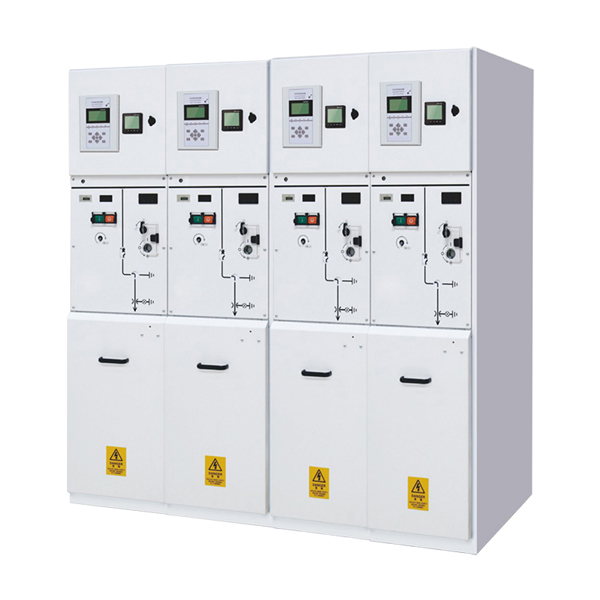

36KV Environmentally Friendly Ring Main Unit

36kV環境対応型ガス絶縁リング本体は、絶縁媒体に環境対応型ガス（SF₆代替）を使用し、電流遮断に真空遮断技術を採用し、高圧充電部と開閉素子をステンレス製ガスタンク内に密閉封入した定格電圧36kVの高圧配電開閉装置です。

主な特徴:

1. 定格電圧: 36kV (24kV、40.5kV などもカバーします。例: XGN-24/36)

2. 断熱媒体: 乾燥空気、清浄空気、窒素、または C4/CO₂ または C5/CO₂ などの低 GWP ガス混合物

3. アーク消弧方式：真空遮断器

4. 構造: 完全に密閉されたステンレス鋼のガスタンク。保護等級は最大IP67

5.設計基準：IECおよびGB/T基準に準拠

6. 従来のSF₆ガス絶縁開閉装置とは対照的に、ガス絶縁開閉装置(GIS)の利点であるコンパクトな構造、メンテナンスフリー、高い環境適応性をそのままに、高GWPのSF₆ガスを完全に排除した環境配慮型バージョンです。

適用範囲:

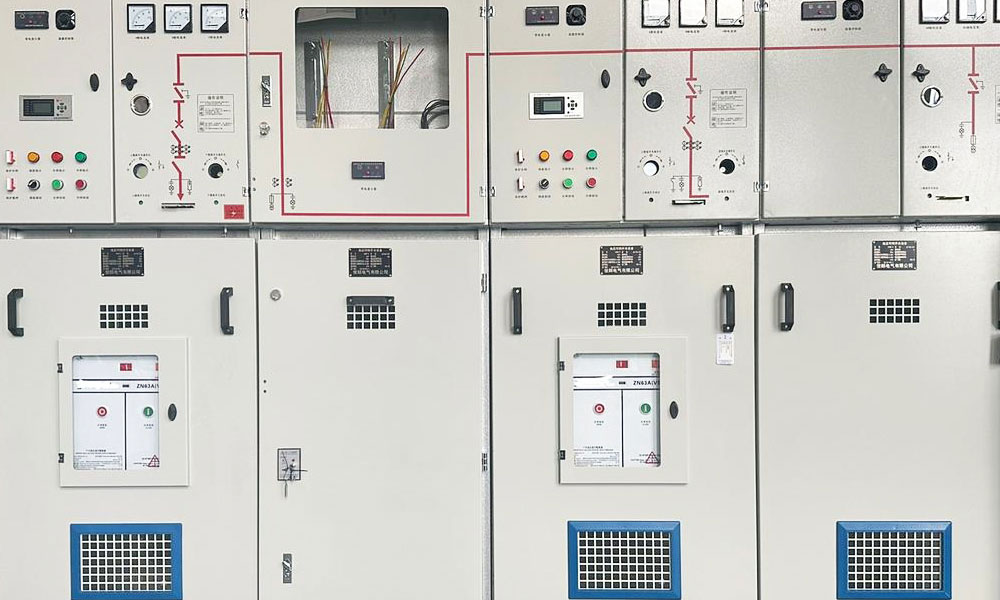

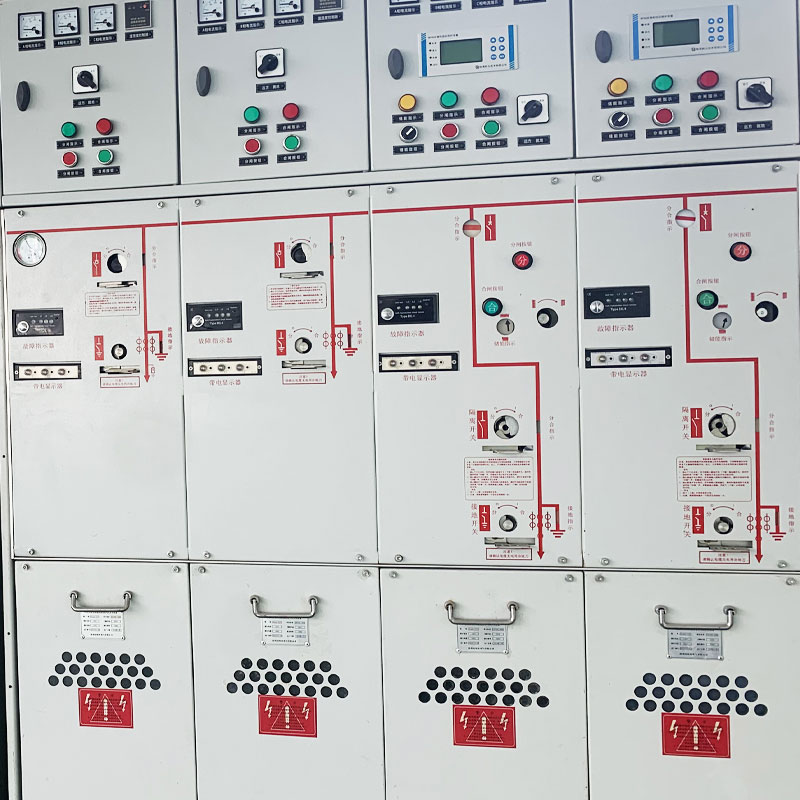

36KV Environmentally Friendly Ring Main Unit

環境に優しい 36kV ガス絶縁リングメインユニットは、主に中圧二次配電システムおよび端末電源シナリオで使用されます。

1. 都市流通ネットワーク:

この環境に優しいガス絶縁リングメインユニットは、主に都市配電網のリングネットワークシナリオ、交換局、ケーブル配電ボックスで使用されます。

2. 再生可能エネルギーの生成:

風力発電所 : 環境に優しい 36 kV RMU は、洋上および陸上の風力発電所に特に適しています。これは風力タービンと電力網の間の非常に重要な接続点であり、これにより安全かつ効率的な電力伝送が保証され、高塩分、高湿度、および過酷な海洋環境に耐えることができます。
太陽光発電 (PV) プラント: 36kV 環境に優しいガス絶縁 RMU は、太陽光発電アレイとグリッド間のインターフェースとして機能し、スイッチおよび保護機能を提供し、メンテナンスまたはトラブルシューティングのために太陽光発電アレイを絶縁し、アレイからグリッドへの電流の流れを管理します。

3. 産業および商業用途:

36kV 環境に優しいガス絶縁 RMU は、工業企業、軽工業、石油化学、データセンター、大規模鉱山、空港、鉄道、商業地区、高層ビル、その他の変電所や配電現場に非常に適しています。

4. 交通インフラ:

この環境に優しい RMU は、振動、腐食、湿度などの過酷な条件に耐えることができるため、交通インフラの安全で安定した電力供給を確保できます。したがって、高速道路、地下鉄、鉄道交通機関、および外郭変電所の電源システムでよく使用されます。

5. 特殊な環境用途:

環境に優しい36kVリング本体のすべての高圧コンポーネントは絶縁ガスが封入された金属ケースに封入されており、その性能は外部環境要因の影響を受けません。特に高地、極寒、多湿、汚染された環境に適しており、高地地域や洋上風力発電所などの特殊な過酷な使用シナリオで広く使用されています。

製品の主な利点:

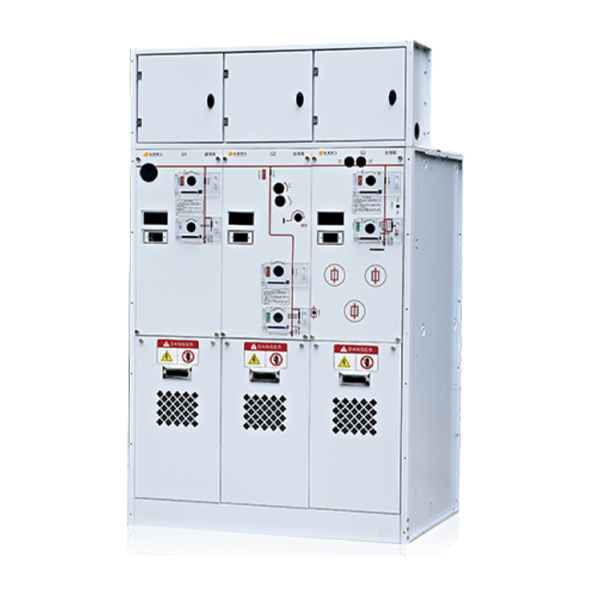

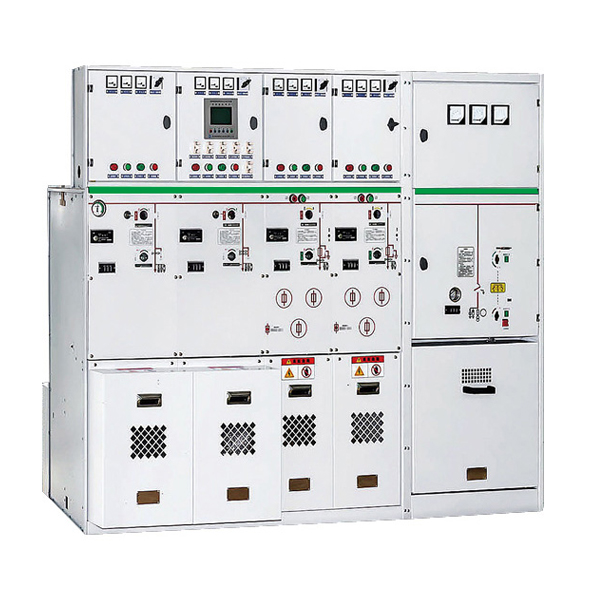

36KV Environmentally Friendly Ring Main Unit

1.環境に優しい：この環境に優しい36kVガス絶縁リング本体は、乾燥空気、N2または低温チャンバーガスの混合ガスを使用して、六フッ化硫黄の温室効果ガスの排出を排除し、ライフサイクル全体でのリサイクル可能性をサポートします。

2.安全性と信頼性：この環境に優しいリング本体はゼロ圧力（大気圧でも）に耐えることができ、湿気、塩水噴霧、汚染の影響を受けない完全に密閉されたIP67ステンレス鋼の貯蔵タンクを備えています。

3. コンパクトでモジュール式：この環境に優しいリングメインユニットはサイズが非常にコンパクトで、単一の貯蔵タンクの幅がわずか 420 ミリメートルで、拡張可能な側面/上部によりネットワークを簡単にアップグレードできます。

4. メンテナンスフリー：この高圧リング本体のコアコンポーネントは定期的なメンテナンスを必要としません。回路抵抗が低いと、エネルギー損失と運用コストを削減できます。

5. インテリジェント：この 36kV 環境に優しいガス絶縁リングメインユニットは、遠隔監視、SCADA 統合、IoT センサー、人工知能に基づく予知保全をサポートします。

6.強力な環境適応性：この環境に優しいリング本体は、-40°C〜+50°Cの温度範囲で安定して動作し、海抜3000メートルまでの環境で動作し、過酷な沿岸または海洋環境でも正常に動作できます。

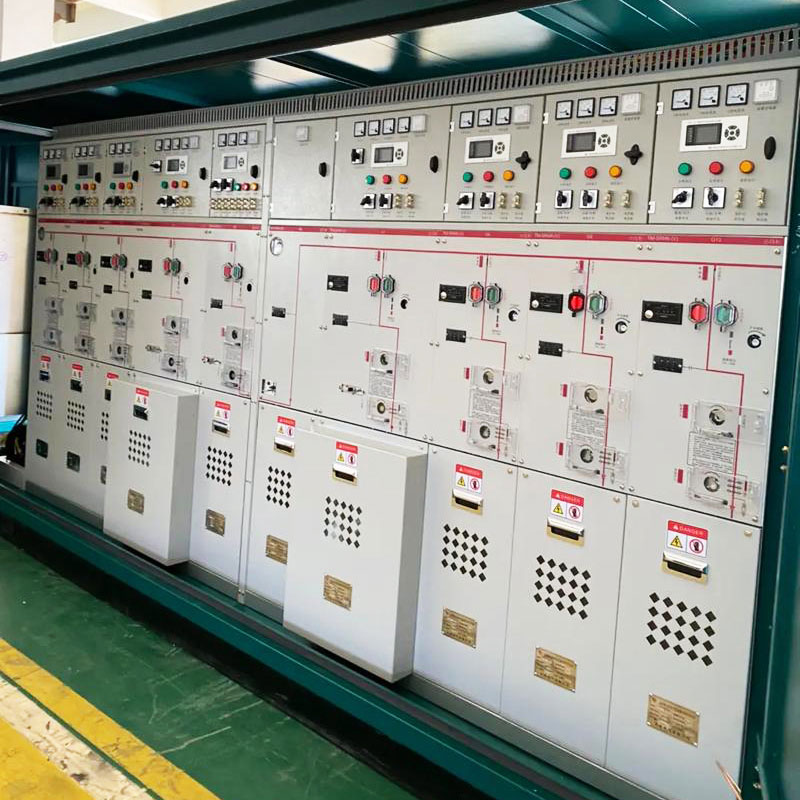

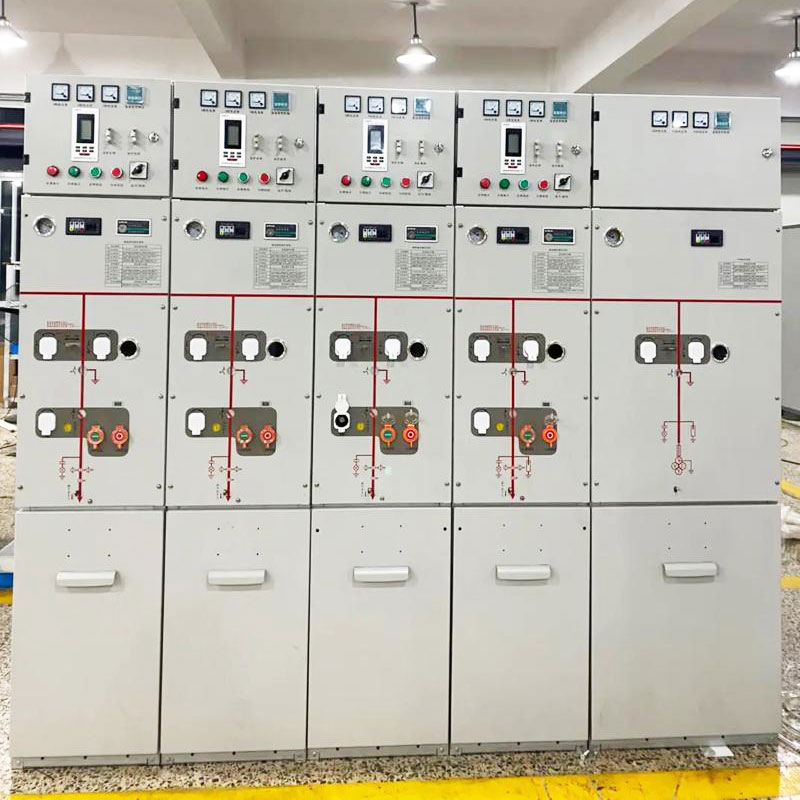

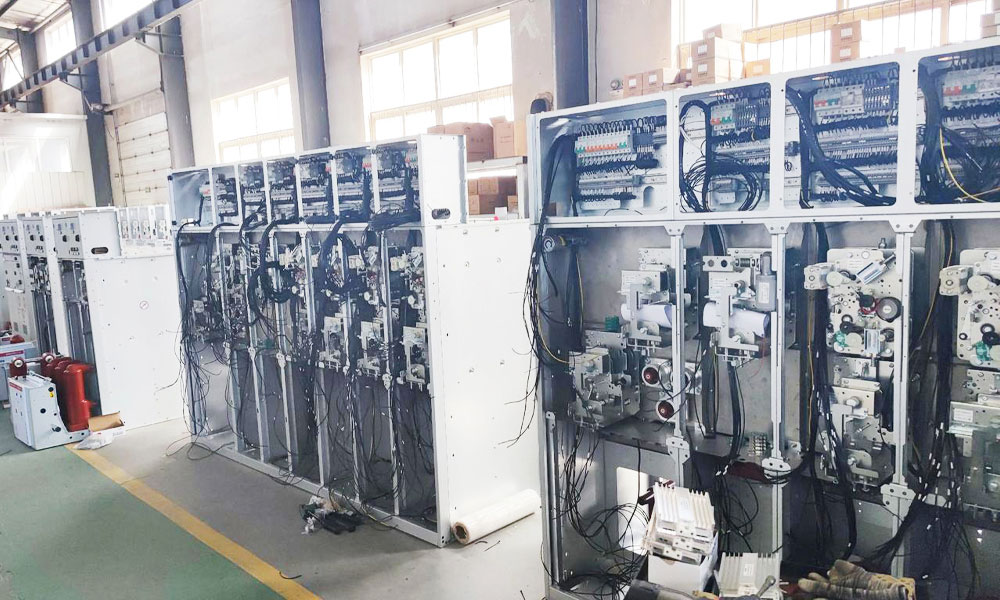

私たちのワークショップ

36KV Environmentally Friendly Ring Main Unit

環境対応リング本体の分類

分類基準	タイプ/サブタイプ
媒体を絶縁することにより	·断熱された乾燥空気(例:ABB Safe Air、Schneider AirSet;GWP=0) ·断熱された清浄空気(例:XD Electric ZF68-40.5) ·C4/CO₂混合物(GWPが~98%削減;例:GE g³、S&C Vista) ·C5/CO₂混合物(例:Siemens) 8DJH；GWP98％低減）・固体絶縁（エポキシ＋シリコーンゴム；SF₆フリー）
機能ユニットタイプ別	・受電ユニット(Cユニット)-ロードスイッチ・二次ユニット(Fユニット)-ロードスイッチ+ヒューズ・サーキットブレーカユニット(Vユニット)-真空CB(上下絶縁) ・母線カプラユニット(SVBRユニット) ・計量ユニット(M/PTユニット) ・ケーブル接続モジュール(Dユニット)
アプリケーション環境別	・屋内型（IP41以上）・屋外型（より高い保護性能、過酷な環境に対応）
構造膨張法による	・横拡張式・上拡張式・共用タンクタイプ(幅=370×n+50mm、n≦5)
封入方法別	・ガスタンク単体タイプ（各ユニット独立、幅～420mm）・ガスタンク共用タイプ（1タンクを5台まで共用）

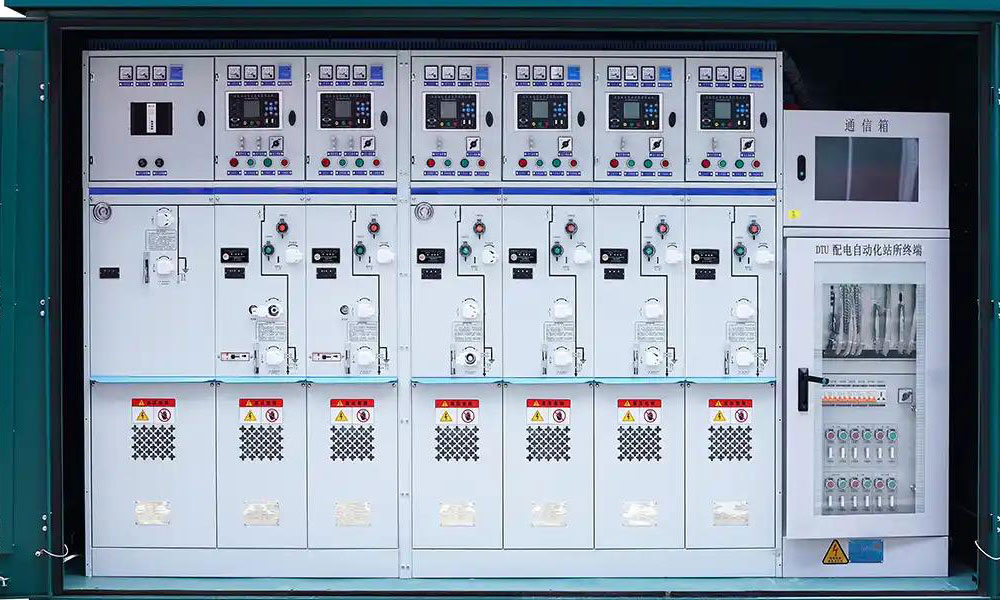

製品ショー
