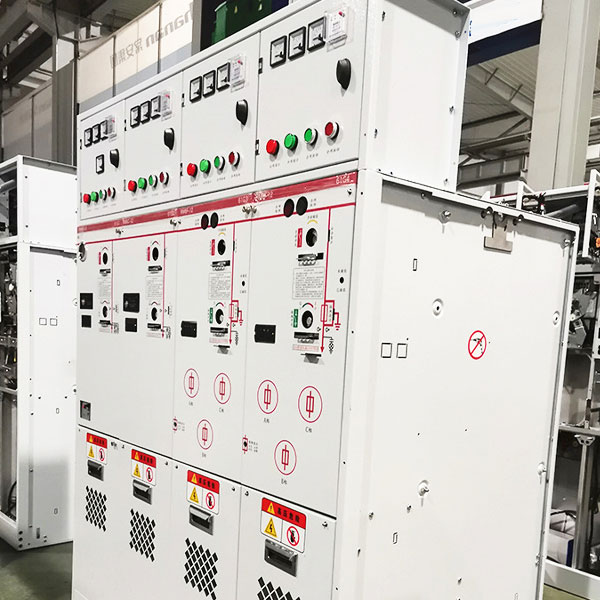

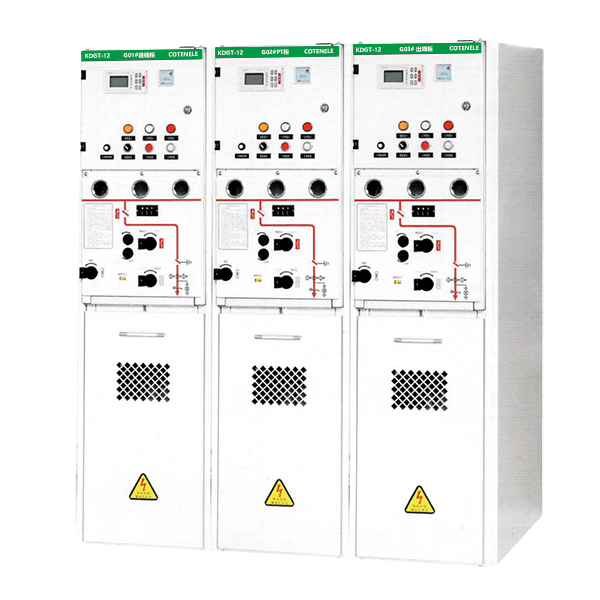

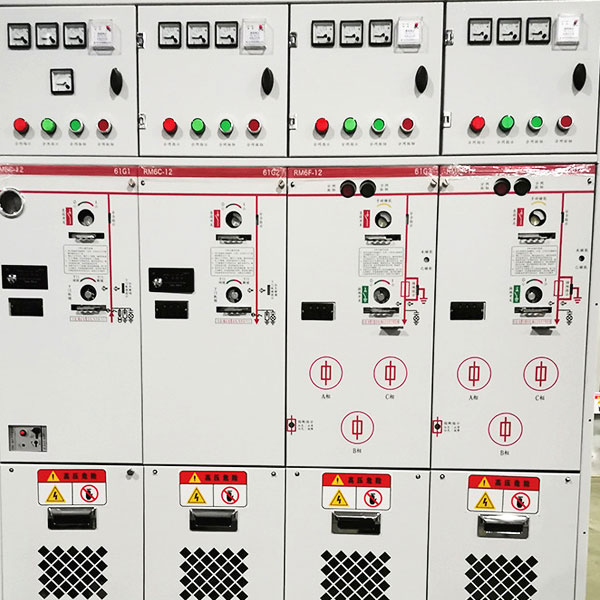

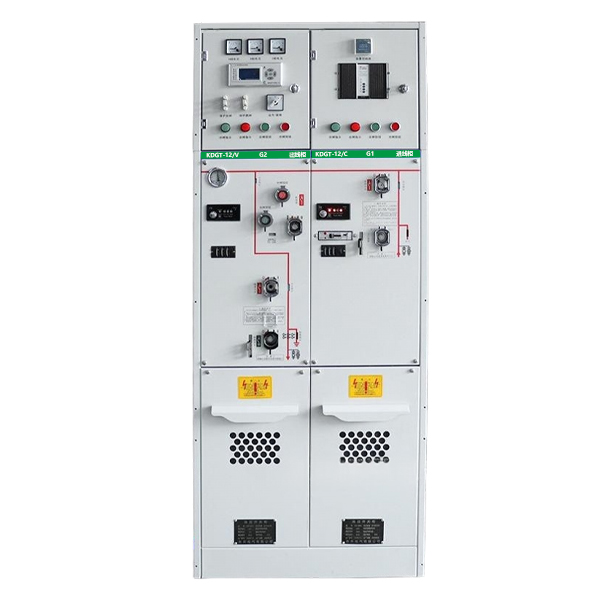

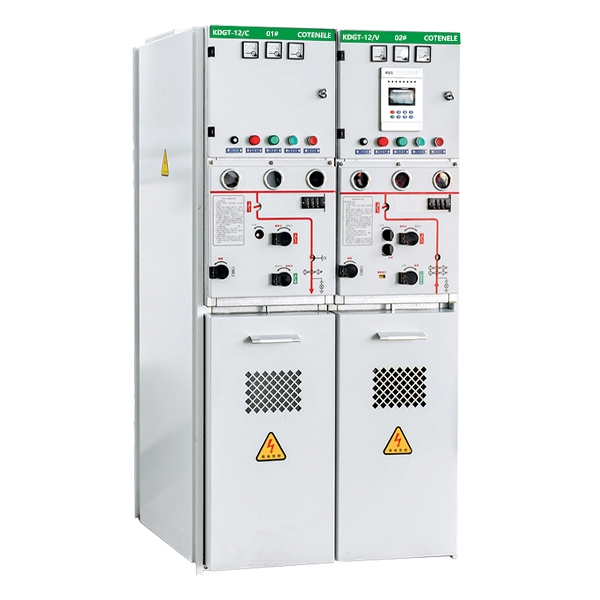

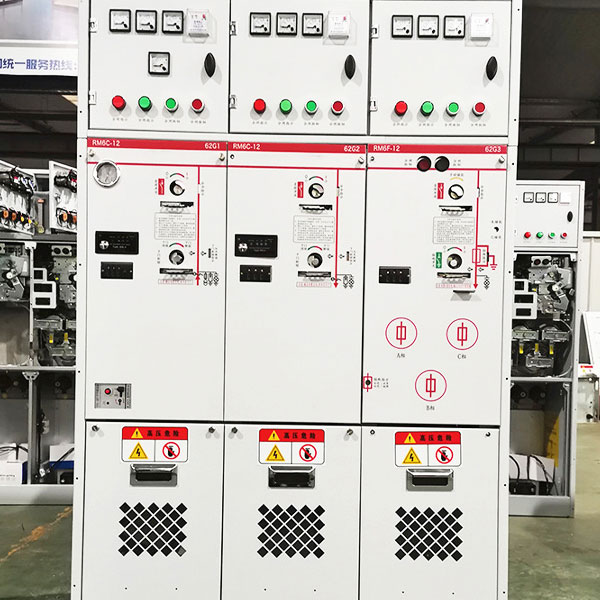

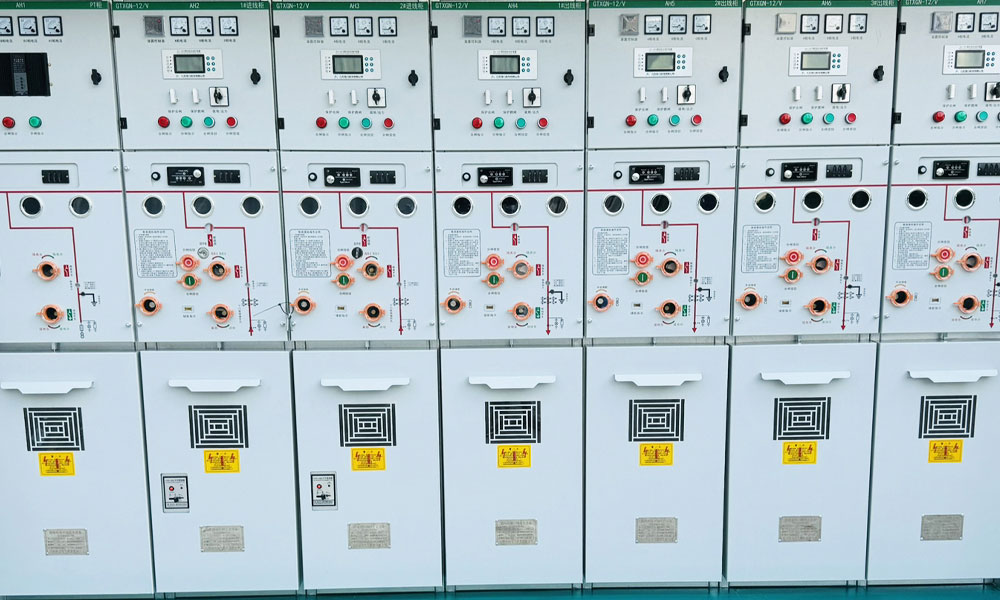

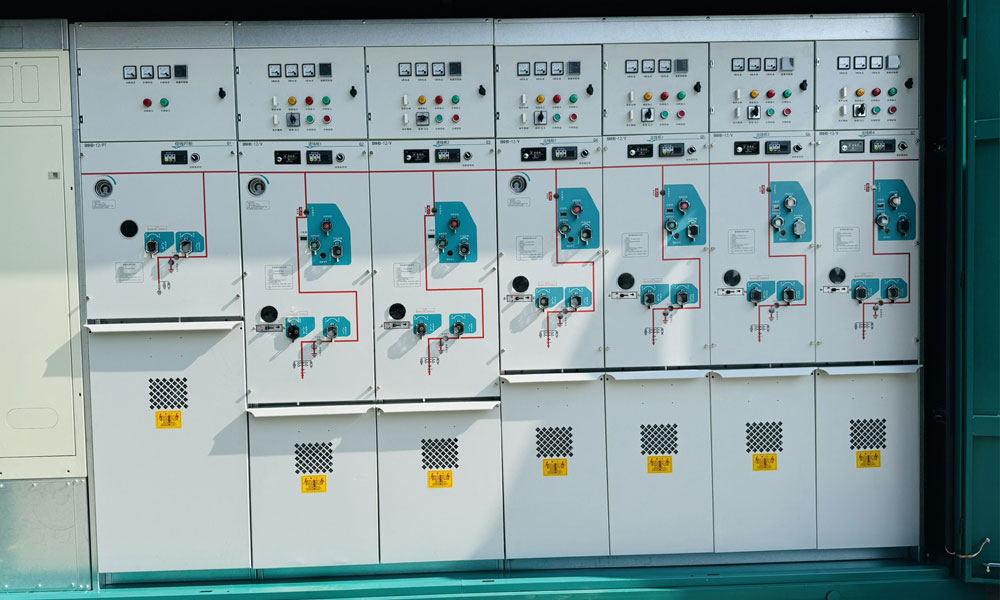

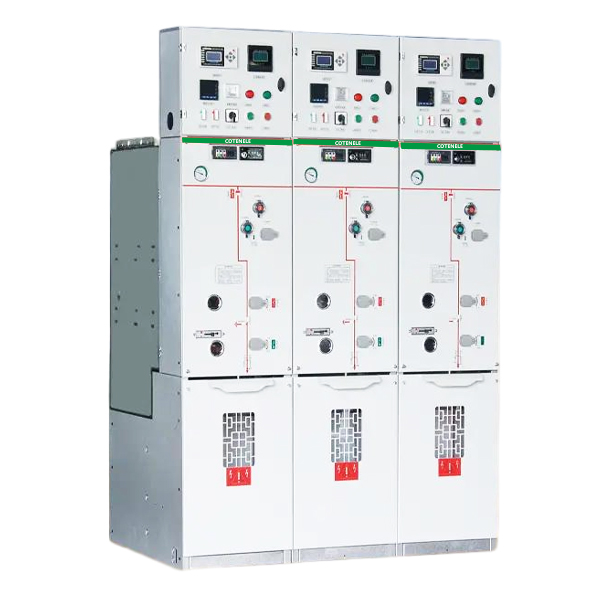

高圧固体絶縁リング本体

中電圧固体絶縁リングメインユニットは、Coteneleの主力製品の1つであり、中電圧固体絶縁リングメインユニットは、中電圧配電ネットワークのケーブルラインのセクショニング、結合、および負荷タップに使用される配電機器の重要な部分です。絶縁媒体の進化に基づいて、中電圧 RMU は空気絶縁から SF6 ガス絶縁設計に進化しました。中圧固体絶縁 RMU は、SF6 ガス充填中圧 RMU から開発された完全絶縁、完全密閉の配電デバイスです。

重要なコンセプトは、スイッチと中電圧の活電部をエポキシ樹脂または同様の固体材料で完全にカプセル化し、従来のガス絶縁を固体媒体に置き換えることにより、完全に絶縁され、完全に密閉された、メンテナンス不要の配電ソリューションを実現することです。中国の「カーボンピーク、カーボンニュートラル」戦略とスマート配電ネットワークに対する需要の高まりにより、中圧固体絶縁RMUの市場は拡大し続けています。世界の市場規模は2032年までに約24億米ドルに達し、年間平均成長率（CAGR）は約6％になると予想されています。

高圧固体絶縁リング本体の定義：

中圧固体絶縁リングメインユニットは、一次絶縁媒体として固体絶縁材料を使用する RMU として定義されます。中電圧固体絶縁 RMU は、真空遮断器とその導電接続、断路器、接地スイッチ、主バスバー、分岐バスバー、およびその他の主要な活線回路コンポーネント (個別または組み合わせ) が固体絶縁材料に封入されている、完全に絶縁され、完全に密閉されたモジュラー ユニットです。人が触れる可能性のある外部表面は、導電性または半導電性のシールド層でコーティングされており、直接かつ確実に接地できます。

主な技術パラメータ:

製品の利点:

1.環境に優しい

固体絶縁 RMU では、SF6 ガスの使用が完全に不要になります。絶縁媒体として固体材料（エポキシ樹脂、シリコーンゴム）を使用しており、有毒物質や温室効果ガスを排出しないため、真のゼロエミッションとゼロ汚染が保証されます。

2. 安全性と信頼性

しっかりした断熱材なので漏れません。これにより、SF₆ 充填ユニットの損傷または密閉不良によるガス漏れによる絶縁不良の安全上の危険が根本的に排除され、安全性が大幅に向上します。相は互いに分離されているため、内部故障でも相間短絡は発生しません。包括的な機械的および電気的な 5 つの防止インターロックにより、誤動作を効果的に防止します。

3. 強い環境適応力

固体絶縁された RMU は外部気候条件の影響を受けず、次のような過酷な環境でも安定して動作します。

極寒の環境、高地、湿潤、塩霧、砂嵐などの過酷な環境。

4. メンテナンスフリーで低運用コスト

ガス漏れの心配がないため、定期的なSF₆の補充やガス圧の確認が不要です。ガス圧力監視の必要性が排除され、メンテナンスが大幅に軽減され、真のメンテナンスフリー動作も実現します。

5. コンパクトな構造

固体絶縁の絶縁耐力はSF6ガスの約3～5倍であり、必要な絶縁距離が大幅に短縮されるため、機器の体積と設置面積が削減され、小型化の要求に応えることができます。

6. インテリジェンスの互換性

固体絶縁 RMU は、インテリジェント配電端末と簡単に統合できます。インテリジェントな計測および制御ユニット (IEC 61850 準拠) および 5G/光ファイバー通信モジュールを追加することで、スイッチのステータス、負荷電流、内部の温度/湿度などのリアルタイム パラメーターをアップロードできます。

高圧固体絶縁リング本体のコア部品と構造：

コアコンポーネント

構造レイアウト

ガス絶縁リング本体と固体絶縁リング本体：

環境配慮型リング本体の主な機能ユニット

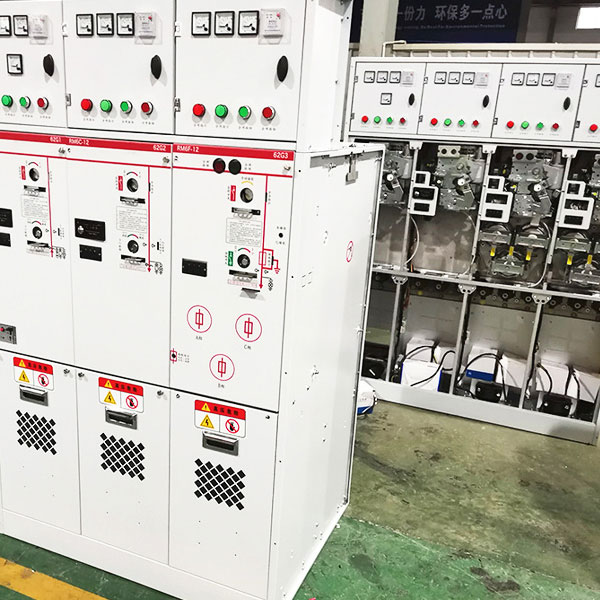

私たちのワークショップ

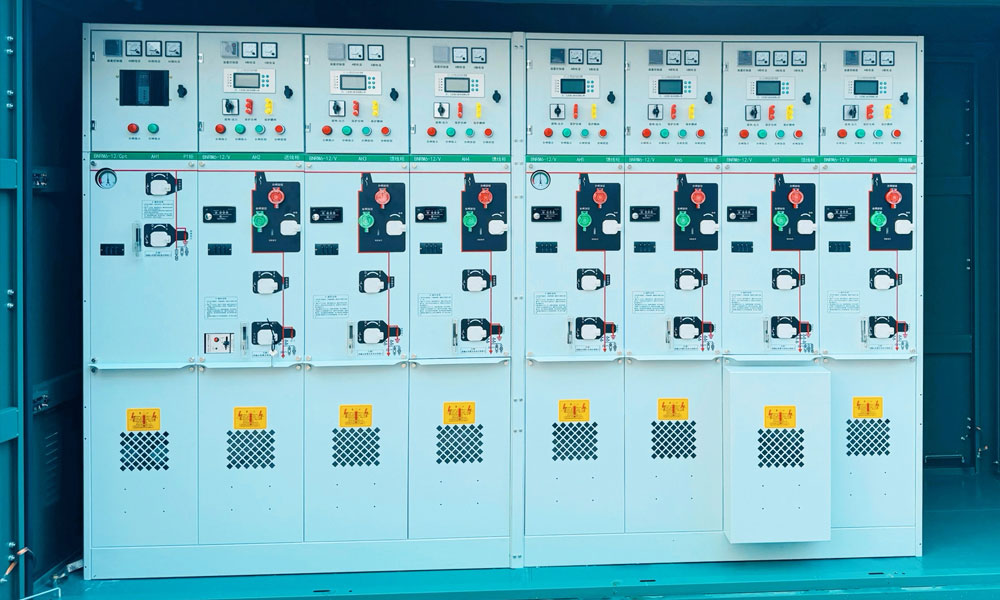

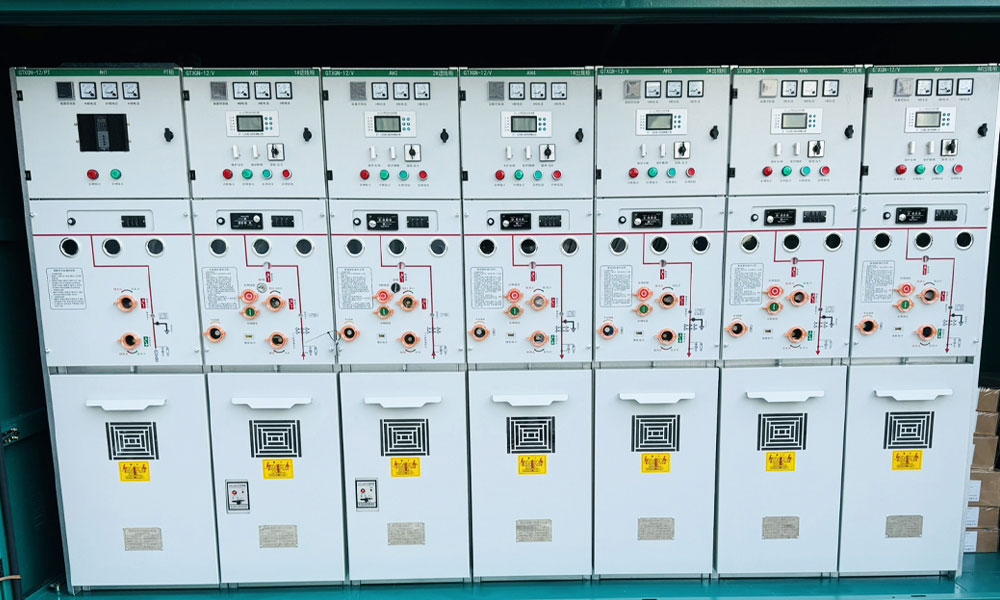

製品ショー
