11KV リングメインユニットサーキットブレーカーアイソレータスイッチ

Cotenele 社は、中圧開閉装置およびリングメインユニットのコアコンポーネントの専門メーカーです。 Contenele 製の KDV-12D/1250-25 シリーズ 11KV リングメインユニットサーキットブレーカアイソレータスイッチは、設置の容易さ、メンテナンス要件の低さ、耐用年数の延長、コンパクトな寸法、コスト効率、および高い動作信頼性などの多くの機能を備えています。主回路は短時間耐電流4秒間20kA、3秒間25kAの要求を満たしています。真空遮断器の機械的操作は最大 10,000 回の機械的操作に耐え、真空遮断器と一体化された断路器は 3,000 回の機械的操作に耐えられます。

お問い合わせを送信

製品説明

Cotenele KDV-12D/1250-25 シリーズ 11kv 中圧真空サーキットブレーカは断路器と統合されており、RMU および環境に優しい開閉装置の中核コンポーネントであるため、現代の電力システムにおける電気的信頼性を確保するために最も重要です。

VCB は、広範囲にわたる故障を防ぐために電力機器の故障を遮断できる主要な保護装置ですが、断路器はメンテナンスのために回路のセクションを隔離するための目に見える安全な手段を提供します。

これら 2 つのコンポーネントを組み合わせることで、安全性が向上し、スペースが節約され、産業施設、変電所、再生可能エネルギーシステムなどの中電圧配電ネットワークのパフォーマンスが最適化されます。

モデル

KD	V	12	D	1250	25
会社コード	断路器付真空遮断器	評価済み電圧	接地タイプ	評価済み現在	定格短時間耐電流

真空遮断器はどのように動作するのでしょうか?

11kV リングメインユニットサーキットブレーカーアイソレータスイッチは、電流を遮断する消弧媒体として真空を使用するスイッチングデバイスです。

基本原則

密閉型真空バルブの内部には固定接点と可動接点が収納されています。通常の状態では、これらの接点は閉じたままになり、電流が流れます。

障害中断

障害 (短絡など) が発生すると、アクチュエータ機構が接点を引き離します。イオン化した金属蒸気により接点が分離すると、電気アークが発生します。

消弧

真空中では、アークを維持するためのガスが存在しません。金属蒸気、プラズマ、アークは急速に拡散し、凝縮して接触面に戻ります。絶縁耐力はほぼ即座に回復するため、アークは最初の電流がゼロになるまでに消え、故障を安全に切り離します。

VCB 対スイッチ断路器

VCB とスイッチディスコネクターは組み合わせて使用されることが多いですが、配電ネットワークでは異なる目的を果たします。

特徴	真空遮断器(VCB)	スイッチディスコネクター
一次機能	保護: 故障電流 (短絡/過負荷) を自動的に遮断します。	絶縁: 通常の負荷電流を安全に作り、伝え、遮断します。
手術	自動 (リレー/保護システムによってトリガーされます)。	手動または電動（オペレーター主導）。
消弧	真空を使用して高エネルギーアークを消滅させます。	負荷電流アークを消すために空気またはガス (SF₆ など) を使用する場合があります。
安全機能	障害を迅速に解決することで、機器の損傷を防ぎます。	安全なメンテナンスのために目に見えるブレーク (絶縁ギャップ) を提供します。
短絡耐量	高 (短絡に耐え、遮断するように設計されています)。	制限されています (短絡電流は短時間のみ流れることができますが、遮断はできません)。

この動作メカニズムの利点は何ですか?

11kV リングメインユニットサーキットブレーカーアイソレータスイッチを中電圧開閉装置または中電圧リングメインユニットで使用すると、次のような大きな利点が得られます。

メンテナンスの安全性の向上

スイッチ断路器は目に見える絶縁ギャップを提供します。技術オペレータが回路で作業する前に断路器を開いて VCB の下流側の電源を遮断することができ、安全性が保証されます。

スペースとコスト効率

これは、最新の中圧開閉装置パネルの真空回路ブレーカーと断路器を統合するのが一般的であり、2 つの個別のスタンドアロンデバイスを設置する場合に比べて、物理的な設置面積を削減できます。これは、スペースに制約のある商業ビルやコンパクトな変電所 (CSS) にとって非常に重要です。

優れた保護調整

VCB は危険な故障電流の自動遮断を処理し、スイッチ断路器は負荷の手動切り替えを管理します。この設計により、頻繁な負荷切り替えによって VCB が磨耗しないため、真空遮断器の動作寿命を延ばすことができます。

ネットワーク設計の多様性

真空回路ブレーカーと断路器を組み合わせたこのソリューションは、VCB が主な受電保護を処理しながら、空気絶縁スイッチ断路器を変圧器保護用のヒューズと組み合わせることができるなど、堅牢で柔軟な配電網を構築できます。

技術的パラメータ

SN	コンテンツ	ユニット	テクニカルポラメーター
1	主回路抵抗	uΩ	≤40
2	オーバートラベル	mm	2-3
3	開放接点間の隙間	mm	8-10
4	閉動作時の接点バウンス時間	MS	≤2
5	平均開口速度	MS	1.1～1.6
6	平均閉速度	MS	0.6～1.2
7	接点開放の同時解除	MS	≤2
8	接点クローズの同時終了以外	MS	≤2

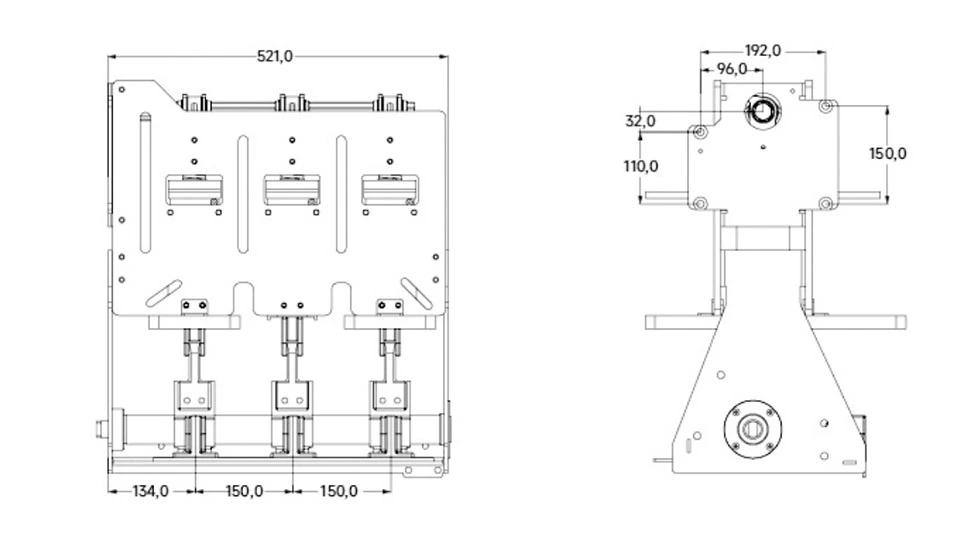

外観と寸法

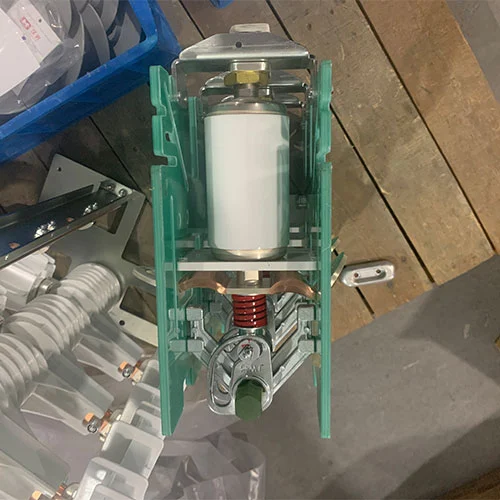

11kv Ring Main Unit Circuit Breaker Isolator Switch

よくある質問

Q1:製品を購入するにはどうすればよいですか?

A：当社のウェブサイトサービスに連絡するか、当社に電子メールを送信して、プロジェクトの技術パラメータを教えていただくか、技術文書をお送りください。プロジェクト情報に基づいて適切な価格をお送りします。価格を受け入れた場合、契約に署名できます。連絡先情報は以下のとおりです。
エリック: 電話/whatsapp/wechat:+86 18662318620
電子メール:info@cotenele.com

Q2: 11KV リングメインユニットサーキットブレーカーアイソレータスイッチの価格はいくらですか?

A: これはプロジェクトの特定の要件によって異なりますが、ご注文の特定の状況に基づいて最適な価格と割引を提供いたしますので、ご安心ください。関連するプロジェクトがある場合は、すぐにご連絡ください。

Q3: あなたはメーカーですか、それとも工場ですか?

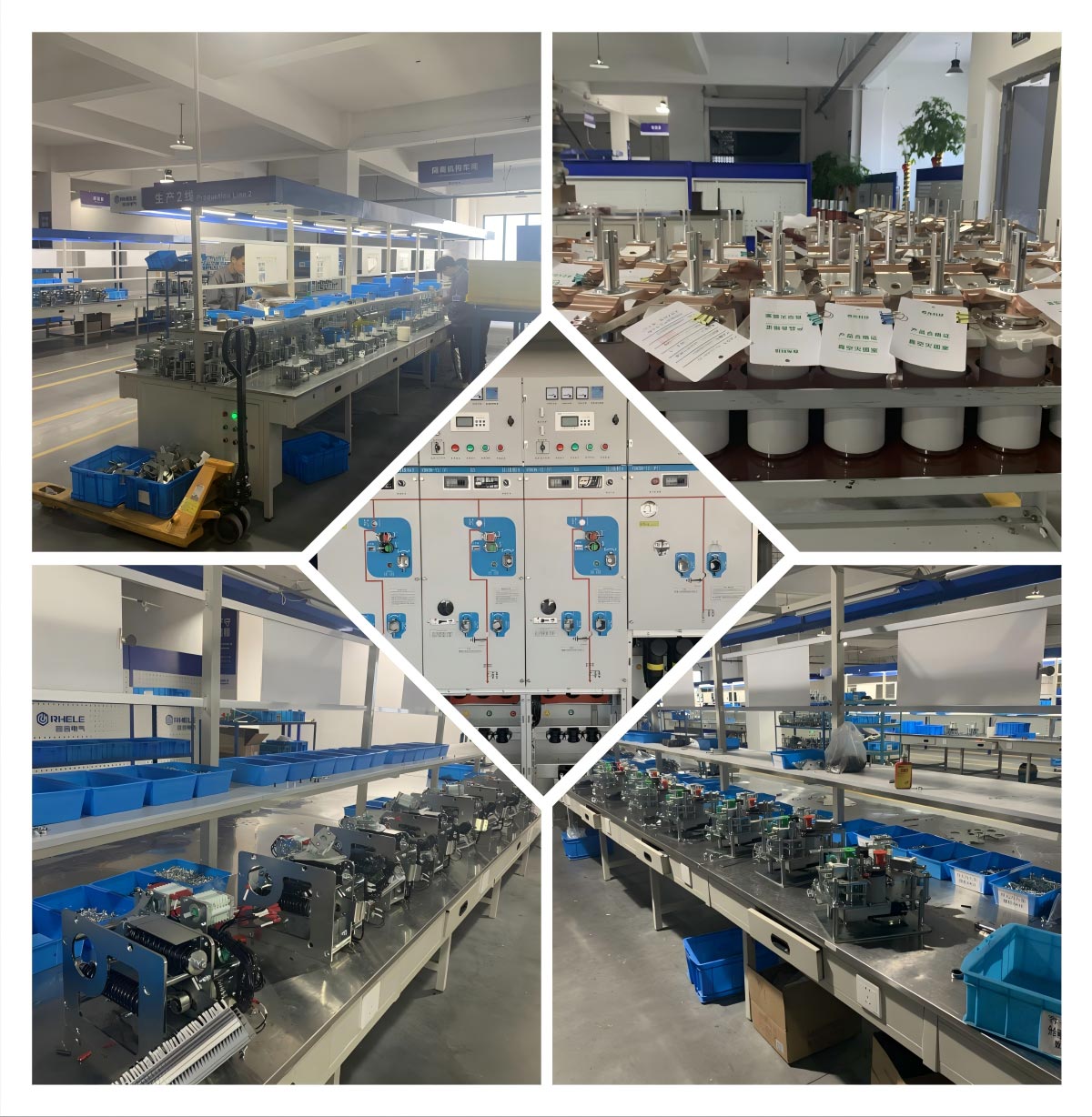

A: 当社は、30,000 平方メートル以上の面積をカバーする自社工場を持つメーカーです。Contenele International Trading Co., Ltd. は、商品の輸出入を促進するために設立された国際貿易会社です。

Q4:あなたの製品は主にどの国や地域に輸出されていますか?

A: 当社の製品は、ロシア、ヨーロッパ、アフリカ、中東を含む世界 50 以上の国と地域でよく販売されています。

Q5:製品の品質はどうですか?

A: これまでのところ、当社の工場は 12kv ～ 40.5kv 真空サーキットブレーカー、絶縁スイッチ、負荷スイッチ、および操作機構の製造および開発において 10 年以上の経験があります。当社は、State Grid および国内外の顧客のインフレータブルキャビネットと環境保護キャビネットに数十万を超えるコアコンポーネントを提供してきました。当工場はISO9001品質マネジメントシステム認証、ISO14001環境マネジメントシステム認証、ISO18001労働安全衛生マネジメントシステム認証を取得しています。
