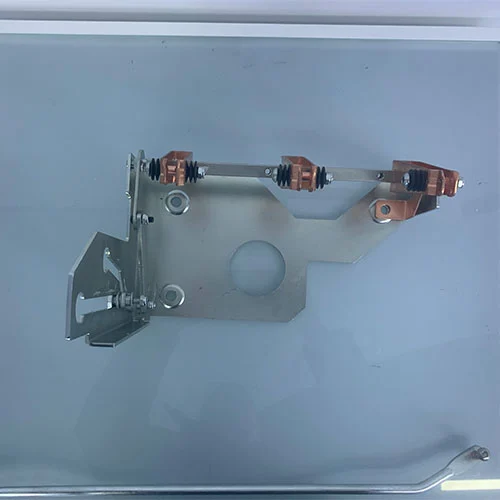

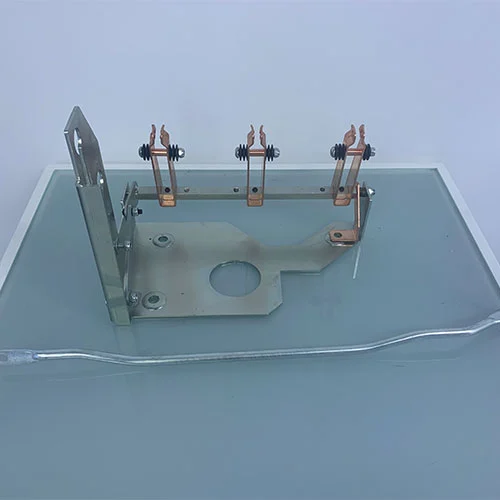

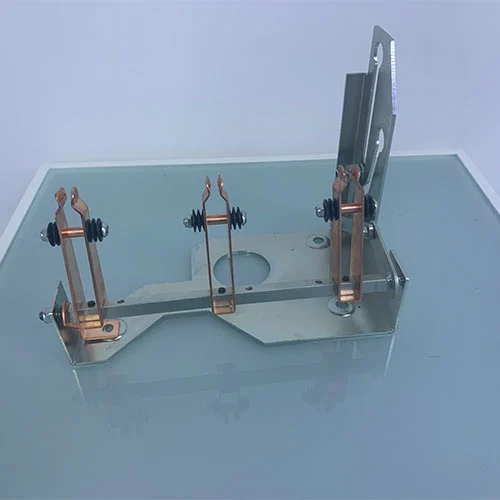

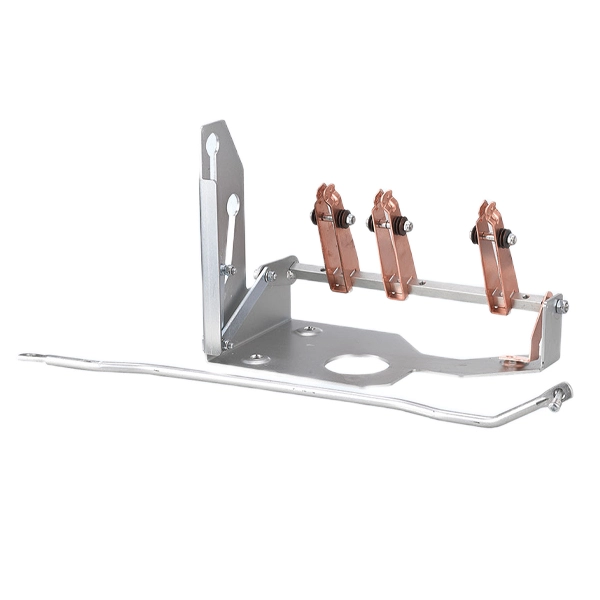

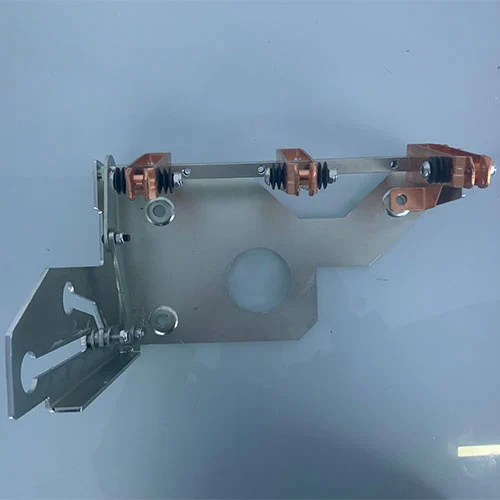

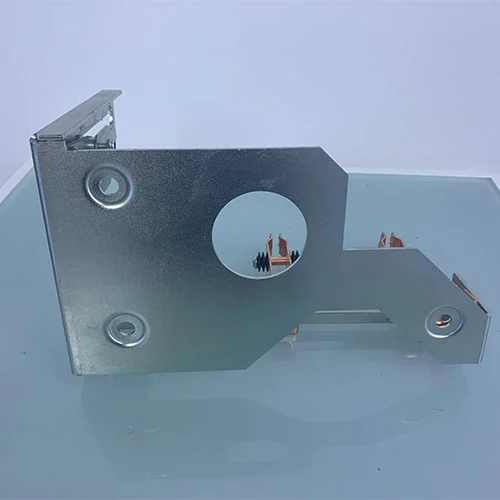

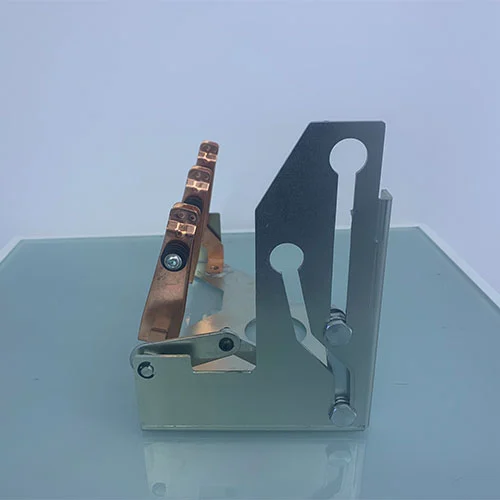

RMU用11KV高圧屋内接地スイッチ

接地スイッチはリングメインユニットのコンポーネントであり、電力機器のメンテナンス中に個人の安全を確保するために使用される機械装置です。Conteleは中国からのこれらのスイッチのサプライヤーの1つです。当社のRMU用KDJD-12シリーズ11KV中電圧屋内接地スイッチは、複合電気機器のヒューズが切れた後にヒューズを交換するときに変圧器側の残留電荷を効果的に除去するために使用され、ヒューズ交換中の個人の安全を確保します。接地スイッチを購入する場合は、お問い合わせください。すぐに。

お問い合わせを送信

製品説明

リングメインユニット (RMU) は、最新の配電ネットワークでエンドユーザーへの信頼性の高い継続的な電力供給を確保する上で重要な電力機器です。接地スイッチは通常、二次配電変電所のこれらの RMU に取り付けられます。

RMU はコンパクトなサイズと多機能の特徴を備えており、リング本体のメンテナンスが必要なときや故障状態にあるときの人員と機器の安全が最も重要です。 RMU 用 11KV 中電圧屋内接地スイッチは、特殊でありながら重要なコンポーネントです。接地スイッチの構造は単純ですが、安全な操作手順の基礎であり、電気回路の非通電部分とアースの間に検証可能で安全な接続を提供できます。

モデルと意味

KD	JD	12
会社コード	アーススイッチ	定格電圧

アーススイッチとは何ですか?

RMU用11KV高圧屋内接地スイッチは、通常、RMU、環境に優しい開閉装置、ガス絶縁開閉装置などの開閉装置アセンブリの中電圧コンポーネントに統合される機械式スイッチです。その主な目的は、ケーブルフィーダやバスバーなどの回路の特定の部分をアースに直接接続することです。接地スイッチは、真空サーキットブレーカや負荷遮断スイッチとは異なり、通常の状況では負荷電流や故障電流を遮断するように設計されていません。代わりに、これは、一次スイッチングデバイスによって回路への通電が遮断された後にのみ動作する安全装置です。これは、ネットワークの下流セクションが接地されていることを視覚的に明確に示し、技術者が安全に作業できることを保証します。

この製品はどのように機能しますか?

RMU 用 11kV 中電圧屋内接地スイッチは、低インピーダンスの接地経路を確立することにより、安全なメンテナンスとシステム保護を保証します。その運用は 3 つの主要な段階で構成されます。

1. 機械的操作:接地スイッチは外部機構を通じて操作され、通常は手動ハンドルまたは遠隔操作用の電気機器が使用されます。この機構は、一組の可動接点を一組の固定接点に向けて駆動します。通常、この動作は「メークプルーフ」タイプです。つまり、スイッチは、故障時には開くことはできませんが、エラーが発生した場合には故障電流に対して閉じる機械的強度を備えています。

2. グランドパスの確立:可動接点が固定接点と嵌合すると、連続した金属経路が形成されます。このパスの一端は高電圧導体 (ケーブル終端など) に接続されます。もう一方の端は RMU のアースバーにしっかりとボルトで固定されており、さらにステーションのアースグリッドに接続されています。これにより、相導体が事実上アースに短絡されます。

3. 安全インターロック:その動作の基本的な側面は、厳密な機械的インターロック (「5 つの予防」ロジックの一部) です。これらのインターロックは、メインスイッチ (負荷遮断スイッチまたはサーキットブレーカー) が閉位置にあるときに接地スイッチが閉じるのを防ぎ、逆に、接地スイッチが作動しているときにメインスイッチが閉じるのを防ぎます。これにより、致命的な「デッドショート」障害が防止されます。
