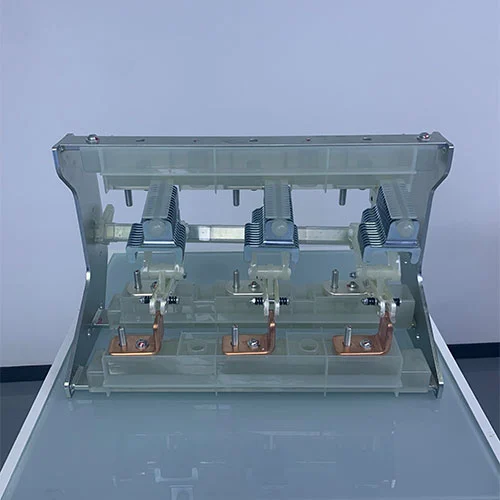

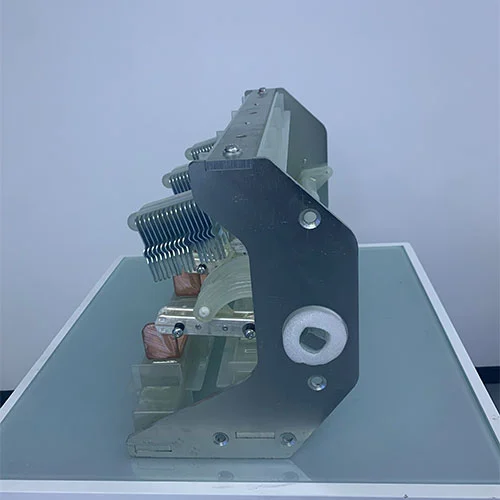

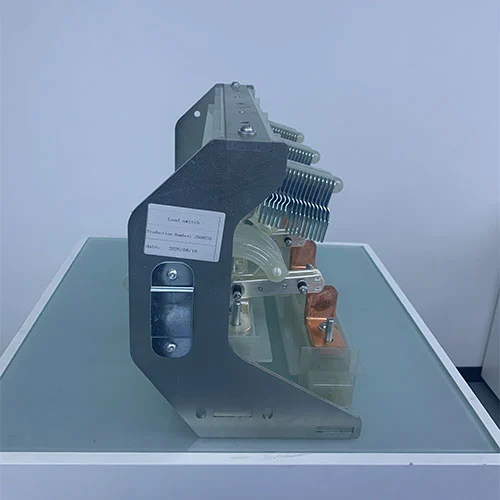

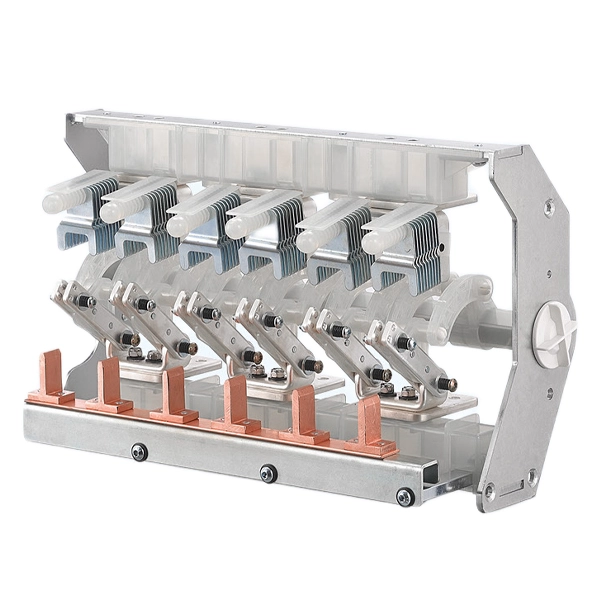

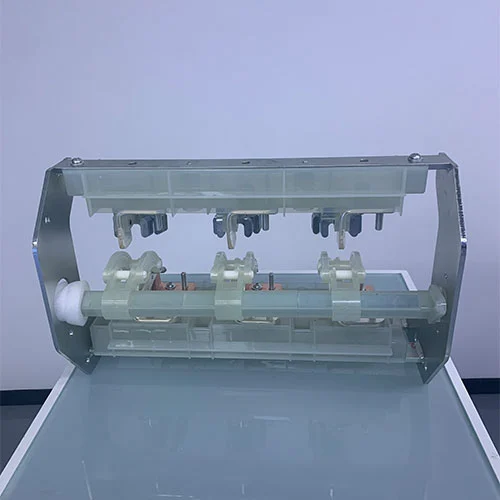

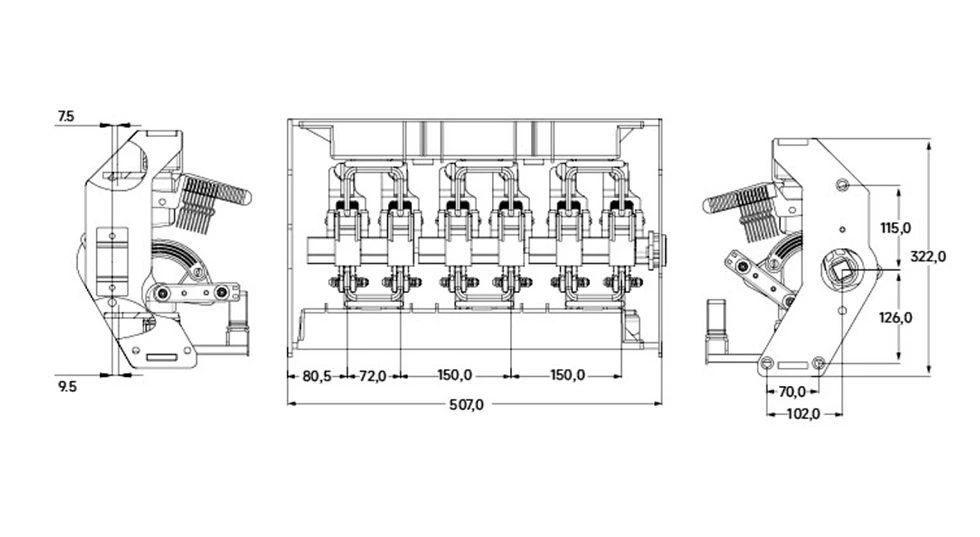

11KV RMU パネル屋内高圧負荷遮断スイッチ

Cotenele Electric は、中国国電網公司の主要パートナーとして長年認められており、リングメインユニットと環境に優しい開閉装置の両方のコアコンポーネントとして、KDK-12D/1250-20 シリーズ 11KV RMU パネル屋内中電圧負荷遮断スイッチを提供しています。この製品は、長年にわたって一貫した顧客の賞賛を獲得しています。ロードブレークスイッチは、GB3804-2017、GB16926-2009、GB/T1985-2023 などの国家規格および業界規格に完全に準拠しています。主回路は4秒間20kA、3秒間25kAの短時間耐電流を備えており、耐久性・堅牢性、安全性・信頼性を備え、機械寿命3000回を誇るロードブレークスイッチです。一体型接地スイッチは、4秒間20kAの強力な短時間耐量と3000回の機械的寿命を示します。

お問い合わせを送信

製品説明

中圧配電ネットワークでは、電気の安全で信頼性の高い供給を確保するためにさまざまな開閉装置が使用されます。このうち負荷遮断開閉器は、リング主装置、環境配慮型開閉装置、ガス絶縁開閉装置などの開閉装置の重要な部品であり、電気回路の通電・遮断という日常的な需要に対応するために設計された特殊部品です。 Contele 製 KDK-12D/1250-20 シリーズ 11KV RMU パネル屋内高圧負荷遮断スイッチは、国内外のお客様から長年にわたり幅広い賞賛を得ています。

モデルと意味

KD	K	12	D	1250	20
会社コード	ロードブレークスイッチ	評価済み電圧	接地タイプ	評価済み現在	定格短時間耐電流

ロードブレークスイッチとは何ですか?

11kV RMU パネル屋内中電圧負荷遮断スイッチは、断路スイッチと回路ブレーカーの間に配置される電気スイッチングデバイスで、通常の回路および指定された過負荷条件下で電流を遮断できます。動作電流を安全に遮断できますが、短絡電流 (故障電流) の遮断には適していません。通常、これらには基本的な消弧装置が装備されており、通常の負荷アークには対処できますが、高強度の短絡アークを消すには不十分です。

ロードブレークスイッチの動作原理

負荷遮断スイッチの鍵は、電気アークの安全な管理にあります。接点が離れると、電流によって空気または誘電体がイオン化され、導電パスが形成されます。アークを制御しないと、接点が損傷し、切断が遅れます。

一般的に使用されるアーク消弧方法には次のようなものがあります。

1. 油浸アーク消火:接点は絶縁油に浸漬されています。アークによって発生する熱によってオイルが分解され、高圧の水素ガスが生成され、アークがすぐに消えます。

2. ガスアーク消火（ジェット式）：固体の消弧材が加熱されて気化し、ガスを放出してアークを消します。

3. 圧縮空気またはガスによるアーク消火:機械的に供給された空気によりアークが消失します (初期の SF6 など)。

4. 真空アーク消火:接点は真空ボトルに封入されています。 AC ゼロ点では、アークは即座に消え、絶縁耐力が回復します。

主な機能

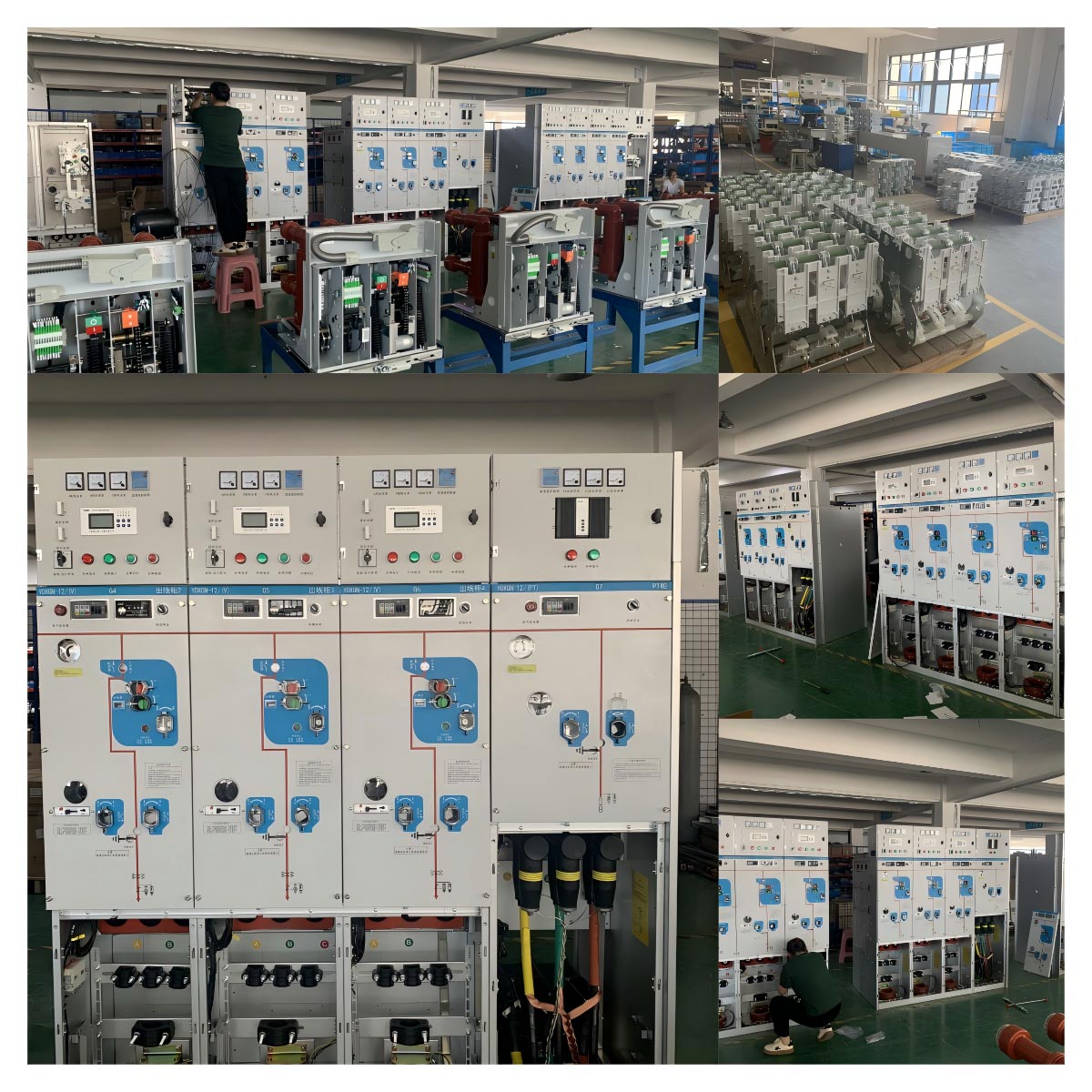

11KV RMU パネル屋内中電圧負荷遮断スイッチは、リングメインユニットおよび環境に優しい開閉装置にとって非常に重要なコンポーネントであり、さまざまな重要な機能を備えています。

1. 定期的な回線切り替え: 手動またはリモートで回線への、または回線からの電力供給を有効/無効にすることができ、メンテナンスやリングネットワークの切り替えに適しています。

2. 電流容量と耐容量: 定格電流を流し、短期間の短絡電流による機械的ストレスや熱的ストレスに耐えることができます。

3. 視覚的分離ポイント: 信頼性の高い視覚的な切断ポイントを提供し、保守要員の安全を確保します。

4. ヒューズと連動した保護: リングネットワークユニットでは、ロードスイッチがヒューズと連動して自動故障切断を実現し、単相動作による負荷の損傷を防ぎます。

負荷遮断スイッチと断路器と真空遮断器

ロードスイッチの役割を十分に理解するには、ロードスイッチを対応するものと比較することが不可欠です。

特徴/能力	ロードブレークスイッチ	ディスコネクタ(アイソレータ)	真空サーキットブレーカー
一次機能	負荷電流の開閉を行います。	安全のために目に見える隔離ポイントを提供する	負荷電流の開閉と割り込み故障電流。
消弧	はい、シンプルですが効果的なアーク制御を備えていますデバイス。	意図的なアーク消弧なし。動作のみ電流がゼロのとき。	そう、洗練された力強い弧を描く―― 焼入れシステム。
遮断容量	通常の負荷電流と小さな負荷電流を遮断できます過負荷。	重要な電流を遮断することはできません。	大規模短絡を遮断可能電流（故障）。
保護の役割	パッシブ。障害から保護しません。外部ヒューズに依存します。	なし。これは安全装置であり、保護ではありません。デバイス。	アクティブ。内蔵保護リレーが検出故障を検出し、ブレーカーを開くように指示します。
応用	配電中のプライマリスイッチングデバイスフィーダ、RMU、変圧器保護 (ヒューズ付き)。	回路のセクションを絶縁するために使用されます。通電を切った後のメンテナンス負荷スイッチまたはブレーカーによって。	主な収入源とフィーダーの保護変電所;などの重要な機器を保護大型モーター、コンデンサー、発電機。

全体として、ロードスイッチは、高圧リングメインユニットまたは環境に優しい開閉装置のための効率的で特殊な機能コンポーネントです。負荷電流の安全な遮断を習得し、障害保護のためのヒューズとシームレスに連携することにより、中電圧配電ネットワークにおける大部分のスイッチング動作に経済的でコンパクトで信頼性の高いソリューションを提供します。断路器は絶縁による安全性を提供し、サーキットブレーカーは包括的な保護を提供しますが、負荷スイッチは日常的に電力の流れを積極的に管理する主力製品です。

技術的パラメータ

SN	コンテンツ	ユニット	テクニカルポラメーター
1	定格周波数	ヘルツ	50
2	定格電流	A	1250
3	定格短時間耐電流	か	20/25
4	定格短絡時間	S	4
5	定格短絡電流	か	50
