MVリング本体11KV操作機構

リング本体の絶縁方式には大きく分けてガス絶縁リング本体と環境配慮型リング本体の2種類があります。

ガス絶縁リング本体は主にSF6ガスを絶縁媒体として使用しますが、環境配慮型RMUは一般に真空または乾燥空気や環境に優しい混合ガスなどの環境に優しいガス、およびエポキシ樹脂やシリコーンゴムなどの固体材料を絶縁媒体として使用します。MVリング本体の11KV動作機構は、これらのリング本体の開閉動作を行うスイッチングデバイスを駆動するコアコンポーネントです。

その信頼性、操作の容易さ、自動化のレベルは、機器のパフォーマンスに直接影響します。特に、変圧器の保護を担当するロード スイッチとヒューズの組み合わせユニット (F ユニット) では、その動作メカニズム (一般に「F メカニズム」と呼ばれる) は、日常的なスイッチング動作を実行するだけでなく、ヒューズと連携して障害保護を完了するという重要なタスクも実行します。

モデル

発信メカニズム（Fメカニズム）とは何ですか?

Fメカは、発信側のロードブレークスイッチとヒューズの組み合わせを制御するためのコアコンポーネントです。発信機構の主な機能は、負荷遮断スイッチの開閉操作を実行することです。これにより、ヒューズとの信頼性の高い調整とインターロックが保証され、それにより、通常のスイッチング状態と障害状態の両方で安全な回路遮断が実現されます。操作ハンドルインターフェイス、エネルギー貯蔵スプリング、トランスミッションリンケージ、補助スイッチ、インターロック、電気操作モジュールなどのコンポーネントを統合した F メカニズムは、スイッチングデバイスを駆動する「筋肉」と、適切なシーケンスと安全ロジックを強制する「頭脳」の両方として機能し、発信フィーダの信頼できる動作と保護を保証します。

この操作機構にはどのような機能があるのでしょうか?

MVリングメインユニットの11KV動作機構は、主にロードスイッチとヒューズコンビネーションユニット（Fユニット）を制御し、安全で信頼性の高いシステム動作を確保するために使用されます。その主な機能には次の 3 つの側面が含まれます。

1. 制御と操作:手動または電動の操作モードを提供し、ロードスイッチの「3ウェイ操作」（オープン、クローズ、アース）が可能です。

オペレーターは、操作ハンドルまたはパネルのボタンを介して内部の高電圧回路スイッチを安全に制御できるため、日常のライン切り替えとメンテナンスが可能になります。

2. 保護の調整:これは F メカニズムの中核であり、最もユニークな機能です。下流の変圧器または送電線で短絡障害が発生すると、ヒューズが切れ、そのトリガー メカニズムが F メカニズムを作動させ、負荷スイッチを即座にトリップさせます。

主な目的:

1. 故障電流の遮断:ヒューズと F 機構が連携して短絡電流を迅速に遮断します。

2. 単相運転の防止:ロードスイッチは三相電源を同時に切断し、一部のヒューズが切れたときに変圧器の単相または二相動作を防止し、機器の安全を保護します。

3. 視覚的な切断:負荷スイッチがトリップすると、視覚的に切断が形成され、障害の特定とメンテナンス作業が容易になります。

3. インターロックと安全性:F メカニズムには、正確な機械ロジックを使用して誤操作を防止する 5 つの防止連動装置が組み込まれています。

負荷スイッチが閉じると、接地スイッチが閉じるのを防ぎます。

接地スイッチが閉じていると、負荷スイッチが閉じるのを防ぎます。

一部の設計では、キャビネットのドアはロード スイッチが切断された後にのみ開くことができます。

これにより、オペレータと機器の安全が確保され、高電圧配電システムの最後の防御線として機能します。

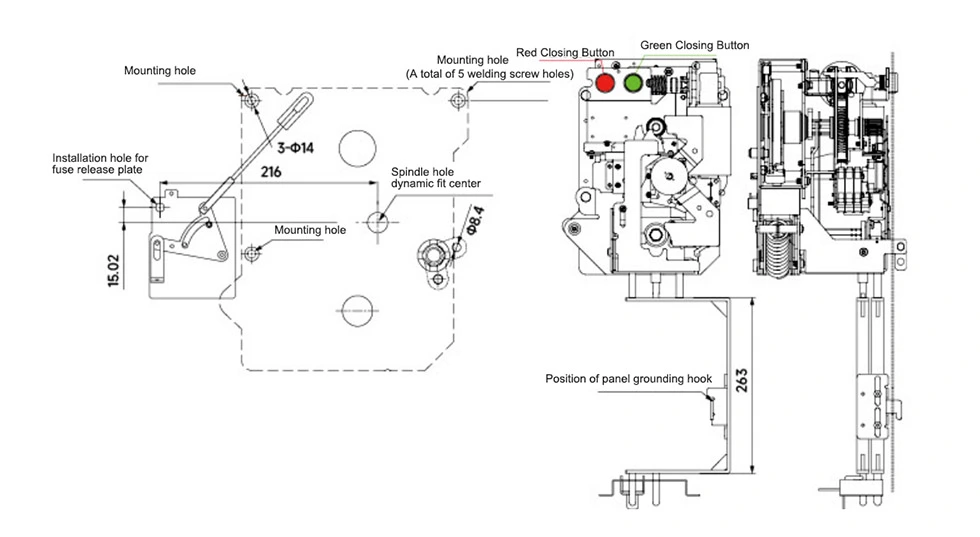

外観と寸法

よくある質問

Q1: MVリングメインユニットの11KV操作機構はまとめ買いに対応していますか？

A1: はい、工場から直接供給しており、OEM カスタマイズおよび一括購入ソリューションを提供できます。

Q2: この製品は高圧開閉器の規格に適合していますか?

A2: はい、このシリーズの製品は、GB16926-2009「高電圧 AC ロード スイッチ ヒューズ コンビネーション デバイス」などの関連規格および仕様の要件を満たしています。

Q3: 技術サポートや設置ガイドは提供されますか?

A3: お客様がスムーズにご使用いただけるよう、オンサイトでの技術指導、設置、試運転のサポートを提供します。

コテネレを選ぶ理由

1.中国メーカー、工場直接供給、大幅な価格優位性

2. 独自に開発されたコアコンポーネント、複数の特許および型式試験

3. 高信頼性、安全性、低メンテナンスコスト

4. 国内外の大規模電力プロジェクトへの導入実績

5. 技術サポートとトレーニングを提供する包括的なアフターサービス

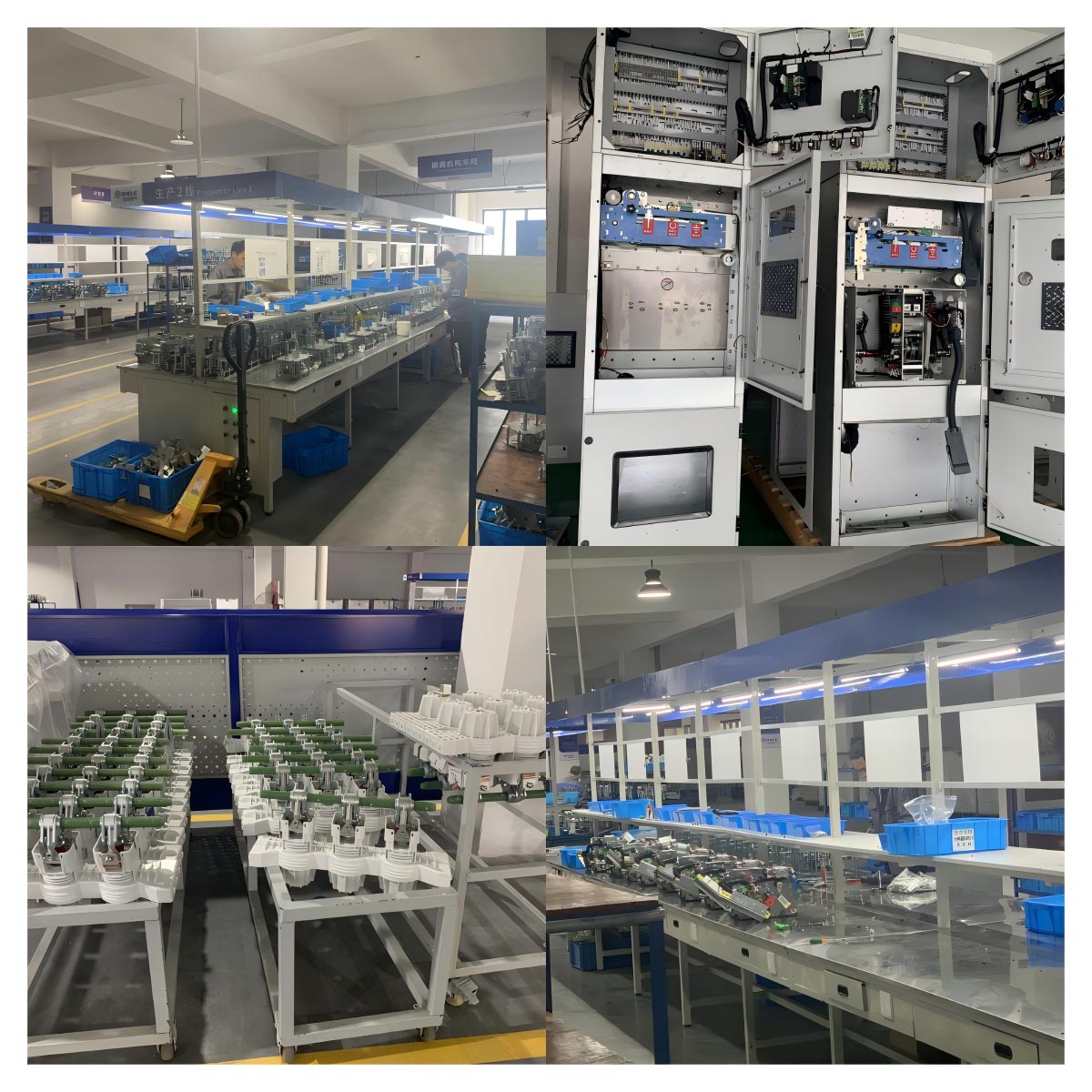

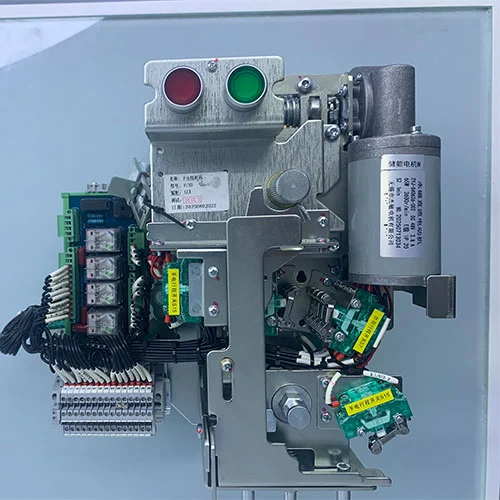

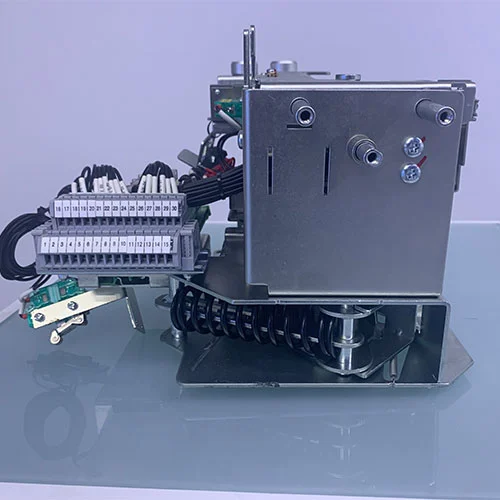

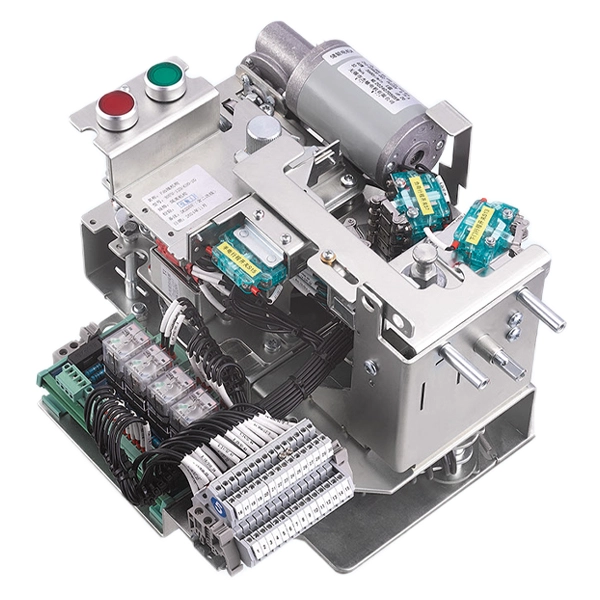

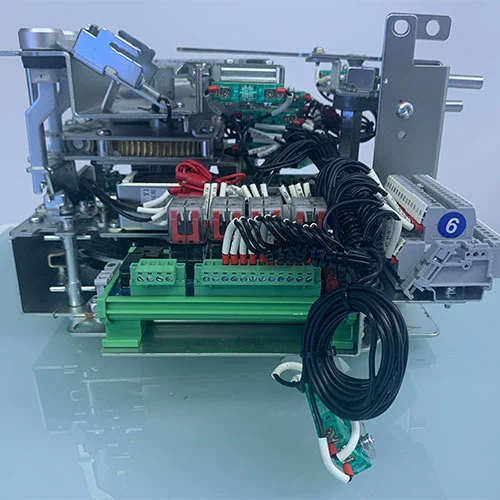

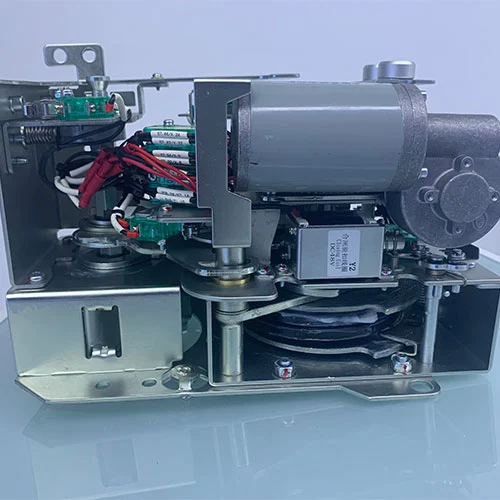

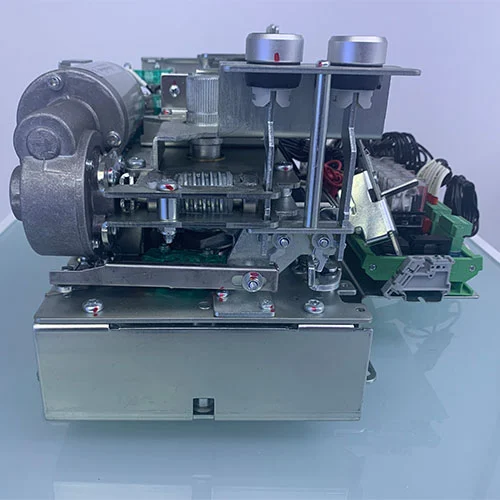

製品ショー
