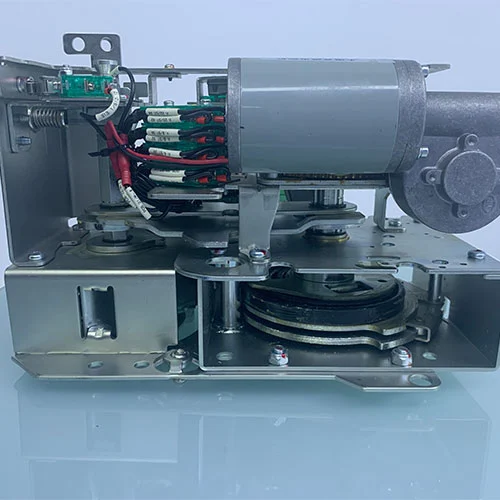

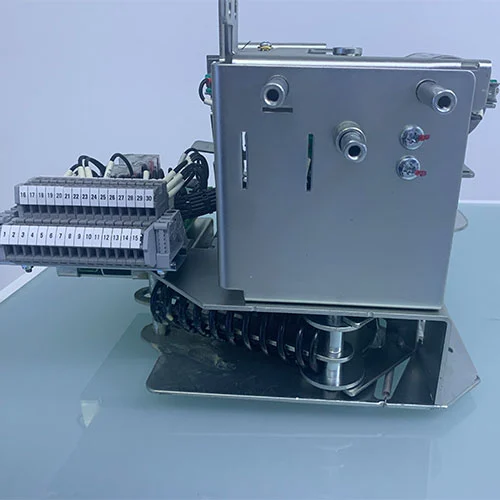

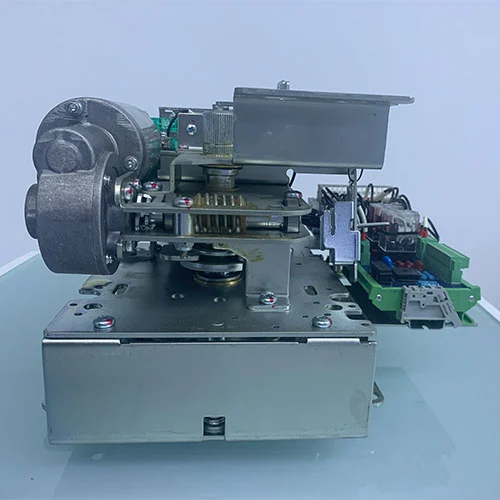

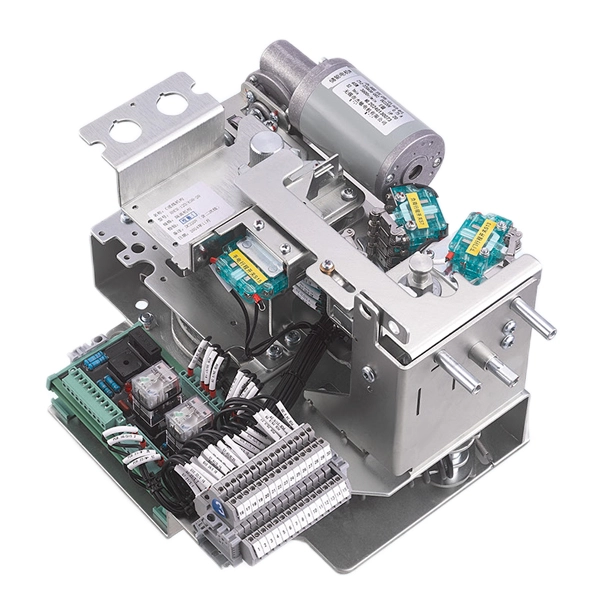

11KV高圧開閉装置用電気機構

Cotenele は、リング メイン ユニットとその内部コア コンポーネントを製造する大手メーカーです。リング メイン ユニット (RMU) は、最新の配電ネットワークにおける信頼性が高く安全な電力供給を保証する重要な要素です。これは、変圧器、大規模な建物、産業施設に電力を分配するための二次配電変電所で一般的に使用される、コンパクトな金属密閉開閉装置アセンブリです。

中電圧開閉装置用の 11KV 電気機構は、真空サーキット ブレーカー、断路器、負荷遮断スイッチなどの電気スイッチの「コントロール センター」として機能する RMU の中核コンポーネントです。 RMU 内のさまざまなコンポーネント セクションの中で、システムに入力される電力のゲートウェイとして機能する入力メカニズムがおそらく最も重要です。

モデル

受信動作メカニズムの定義?

受電メカニズムは、リング メイン ユニットの受電ユニットにとって重要な制御コンポーネントであり、外部グリッドまたは上流の変電所からの高電圧電力が RMU に入力されます。一次スイッチを操作して、入力回路を安全に接続、絶縁、または接地します。

システム要件に応じて、受信メカニズムは次の 2 つのスイッチ タイプのいずれかを制御します。

ロードブレークスイッチ（“C”機構）

通常の負荷条件下で頻繁に動作するように設計されています。

3 位置操作:オン/オフ/アース。

目に見える絶縁とメンテナンスのための安全な接地を提供します。

真空遮断器（V機構）

障害保護機能を備えた大容量アプリケーション。

短絡電流を遮断して、RMU および下流の機器の損傷を防ぎます。

安全性を高めたロードブレークスイッチのすべての機能を実行します。

すべての受信メカニズムには次のものが含まれます。

スプリングチャージによる手動またはモーター操作。

明確な位置インジケーター (ON、OFF、EARTH)。

RMU 保護システムと統合された電気インターロック。

取扱説明書 – 中電圧開閉装置用の 11KV 電気機構

1. 閉動作

手動で閉じる:

指定の操作ハンドルを上部駆動軸に差し込みます。

時計回りに ~90°回転させて、スプリングをロック点まで圧縮します。

スプリングが解放され、ロード スイッチの主回路が閉じます。

電動開閉：

機構に電力を供給し、閉じる信号を送信します。

コントローラはロードスイッチの状態を確認し、インターロックします。

条件が満たされると、機構モーターが閉じを完了します。

注：主回路閉路中は接地動作が機械的にロックされます。

2. オープニング操作

手動で開く:

操作ハンドルを上部の駆動軸に差し込みます。

反時計回りに ~90° 回転させて、スプリングをラッチ ポイントまで圧縮します。

スプリングはエネルギーを放出してロード スイッチの主回路を開きます。

電気開口部:

コントローラにオープン信号を送信します。

コントローラはスイッチのステータスを確認し、インターロックします。

機構モーターが開動作を完了します。

注: 開位置では、投入および接地操作が可能です。

3. Earthing (Grounding) Operation

接地スイッチを閉じる:

ハンドルを下部の接地ドライブシャフトに挿入します。

時計回りに ~90°回転します。スプリングが圧縮されて解放され、接地スイッチが閉じます。

インターロックが作動し、主回路の閉路を防止します。

接地スイッチを開く:

ハンドルを同じ下部シャフトに挿入します。

反時計回りに ~90°回転します。スプリングがリリースされて接地スイッチが開きます。

インターロックが解除され、通常のロードスイッチ動作が可能になります。

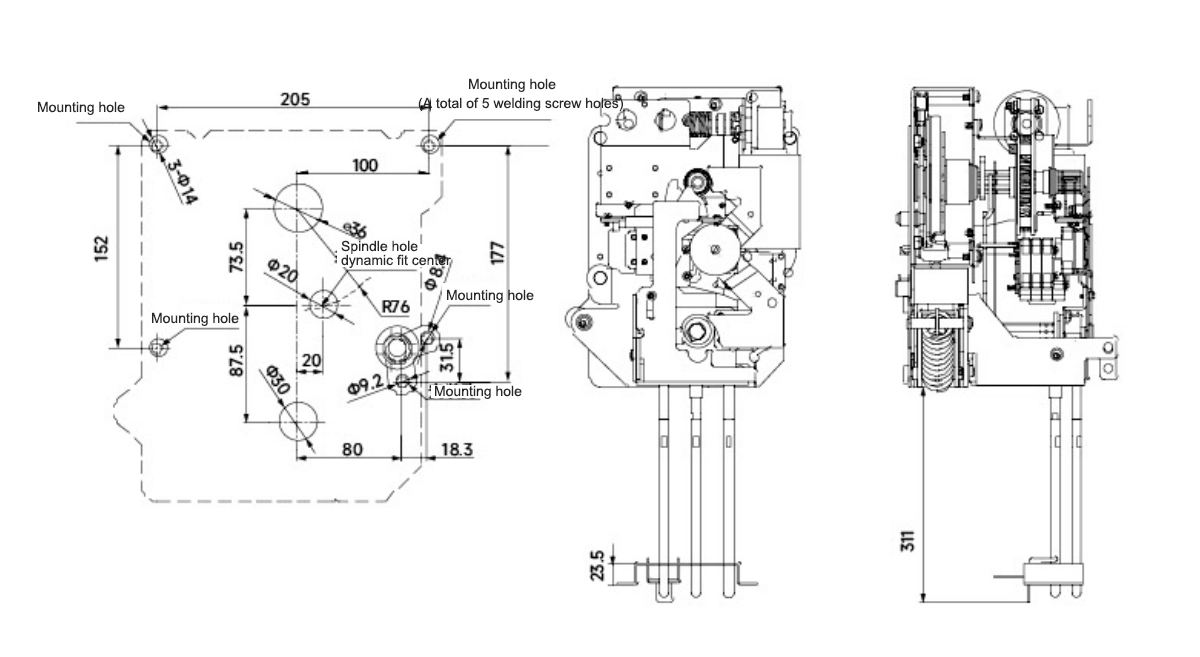

外観と寸法

当社を選ぶ理由

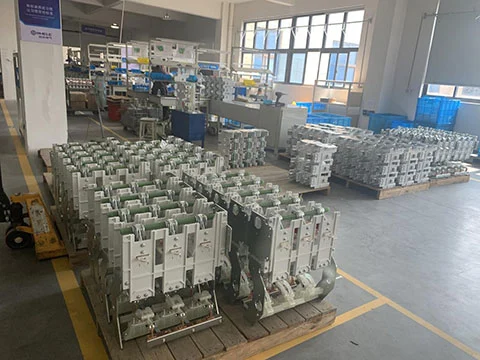

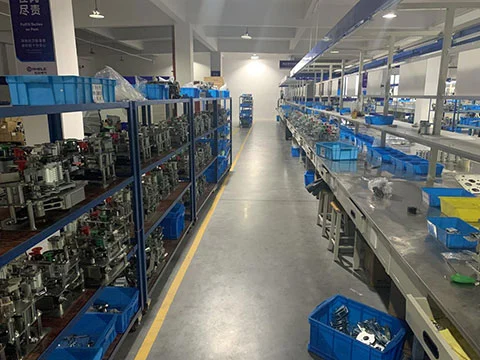

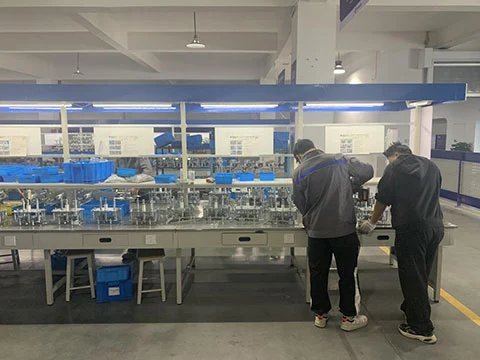

工場直接供給:Cotenele は浙江省楽清市に位置し、30,000 平方メートルの中核工場を持っています。

認証:ISO9001、ISO14001、ISO45001。

技術力：RHSV シリーズの環境に優しいガスキャビネット、真空遮断器、操作機構における広範な研究開発の経験があり、複数の特許と国家型式試験報告書を取得しています。

お客様の事例: Large-scale projects such as China Resources Power, Banyunxian Wind Farm, Tajikistan Aini Gold Mine, and the Sichuan-Tibet Railway demonstrate the reliability and international applicability of our products.

調達の利点:一括カスタマイズ、迅速な納品、国内外のプロジェクト エンジニアリング アプリケーションをサポートします。

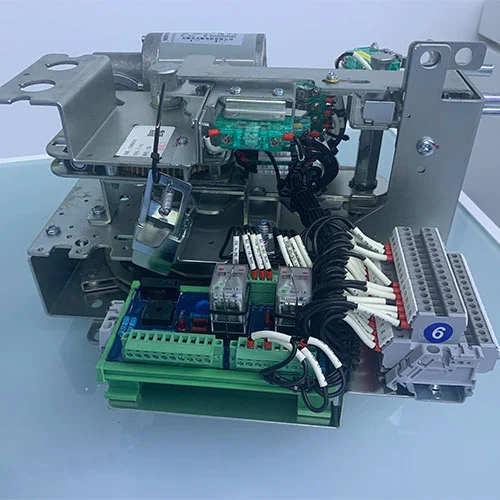

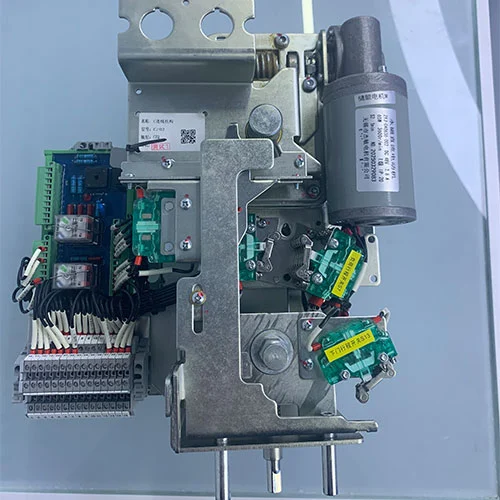

製品ショー
