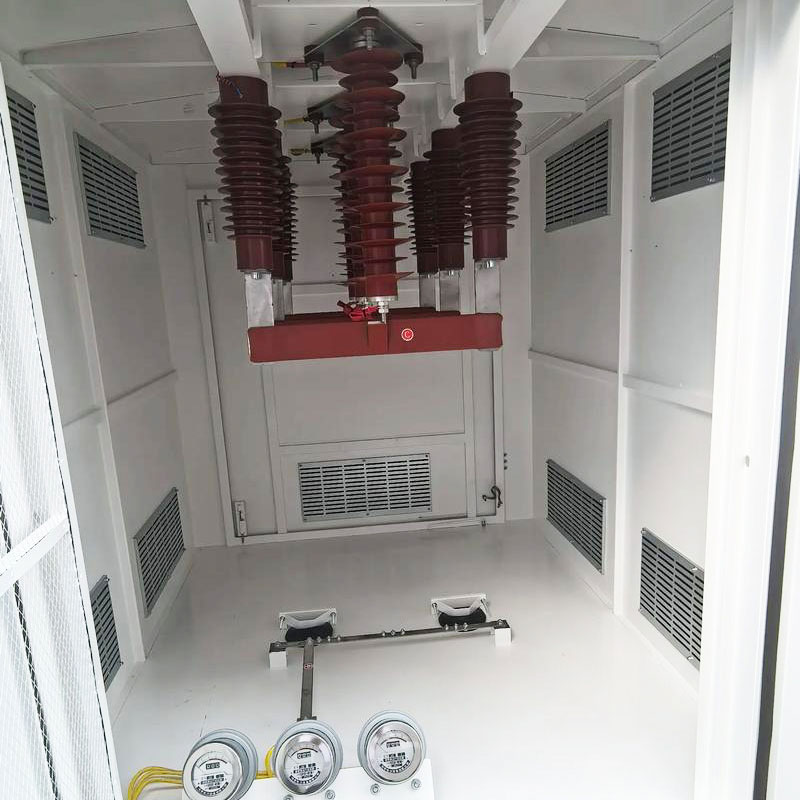

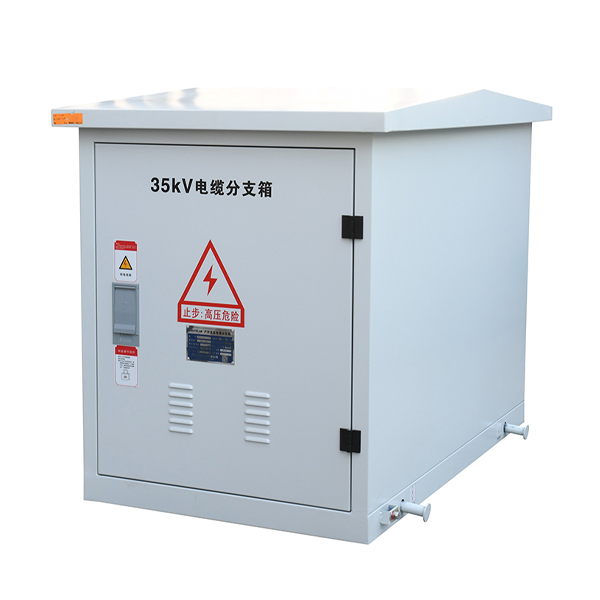

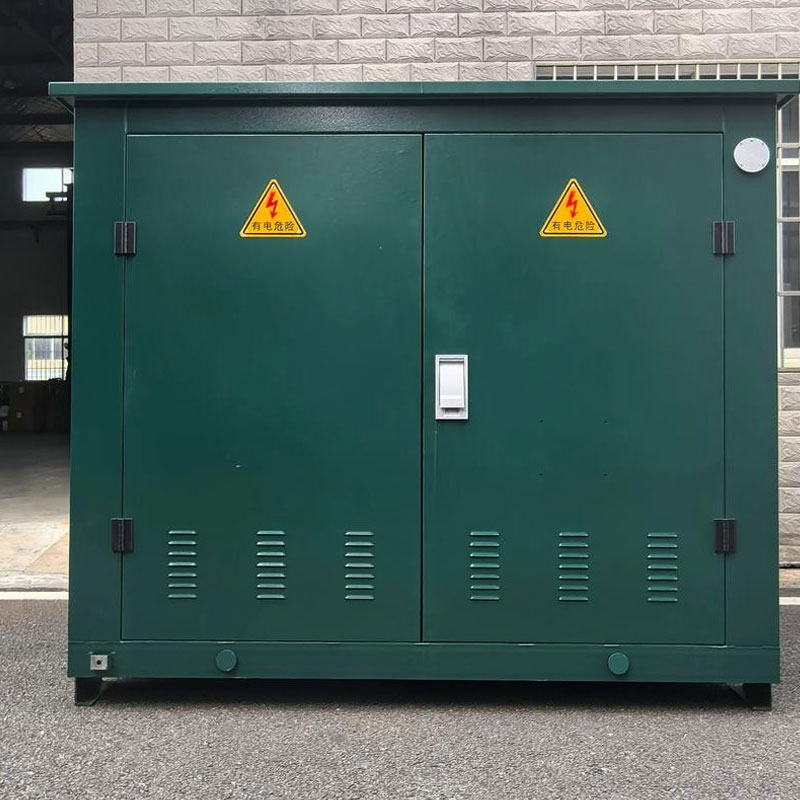

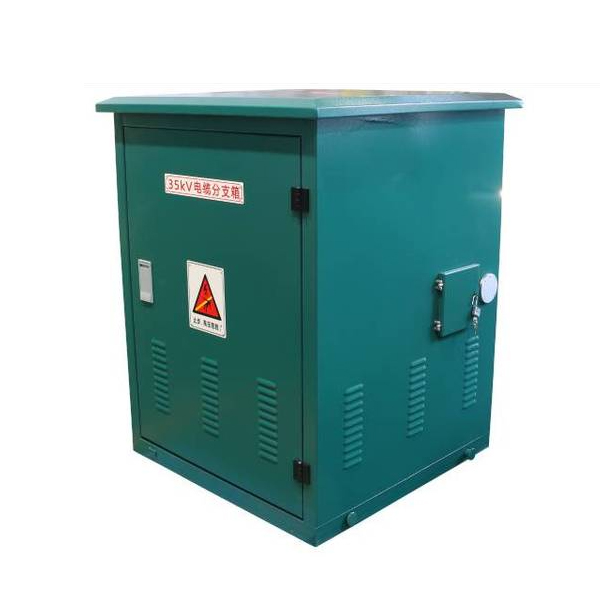

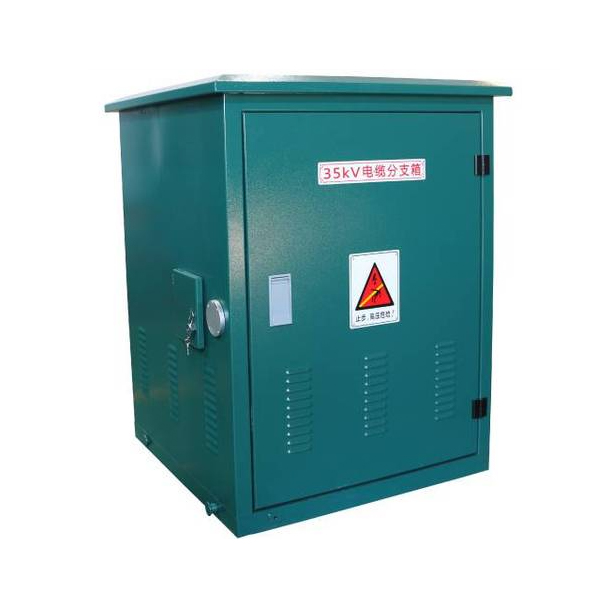

33KV 電気ジョイントボックスケーブル配電開閉装置

Cotenele は中国で有名な電気機器メーカーの 1 つです。当社の 33KV 電気ジョイント ボックス ケーブル配電開閉装置は、33kV 送配電ネットワークで広く使用されている屋外または屋内の配電装置です。その主な機能は、ケーブル線の電気エネルギーの分岐、転送、結合、および (特定のモデルでの) 線路の分割と制御を可能にすることです。高電圧電力システムでは、ケーブル線のノード ポイントとして機能し、入力電力を 1 本の幹線から複数の出力線に分配することで、電源半径を拡大し、プロジェクト全体のコストを削減し、供給の柔軟性と信頼性を向上させます。

主な技術パラメータ

製品の動作原理

33KV 電気ジョイントボックスケーブル配電開閉装置の動作原理は、並列回路の分流動作に基づいています。

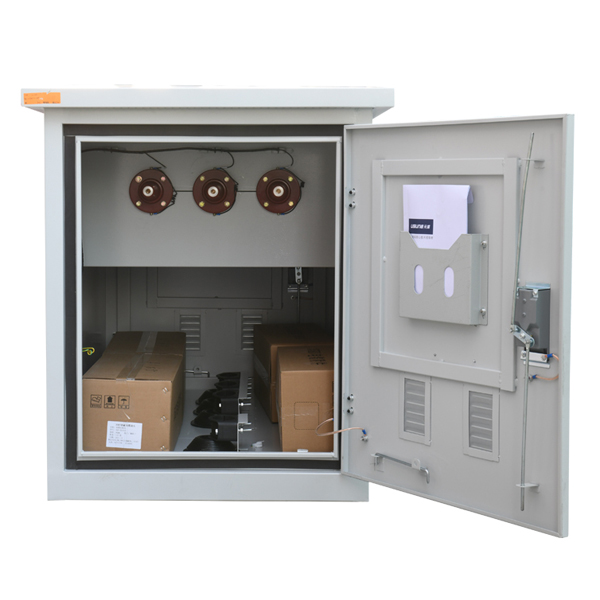

1. 電源入力: 高電圧ケーブルは、入力アクセサリを通じて電気エネルギーを導入し、ボックス内のバスバー (銅バー) または SF6 スイッチの入力端子に電力を供給します。

2. 母線集電：電気エネルギーはボックス内の三相母線に集電されます。

3. 分岐出力：複数の引き出しケーブルをケーブル金具を介して同相バスバーに同時に接続するか（基本タイプ）、またはスイッチの2次側から引き出します（スイッチタイプ）。

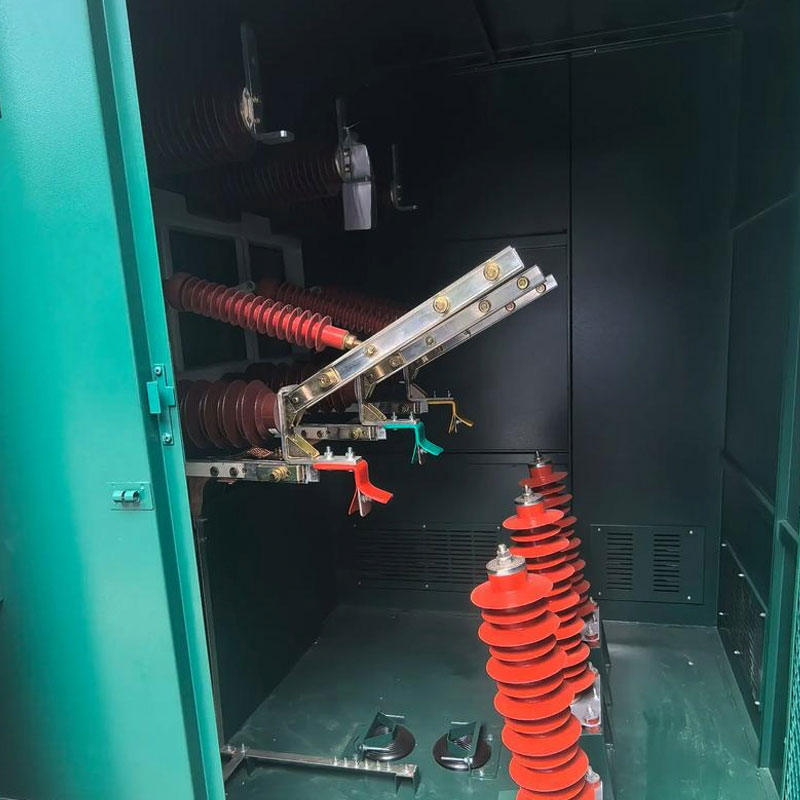

4. 保護と監視: 動作中、避雷器はリアルタイムで過電圧を抑制します。電圧インジケータと (オプションの) 障害インジケータは、回路のステータスを監視するために使用されます。負荷分離スイッチが装備されている場合は、メンテナンス中に回路を切断して、明確な分離ポイントを形成できます。

33KV 電気ジョイントボックスケーブル配電開閉装置の動作範囲

33kV の電圧レベルにより、この機器は主に大規模配電システムで使用されることがわかります。

• アーバンコア配電ネットワーク: 33kV リングメインボックスの補足として、33KV 電気ジョイントボックスは、交通量の多い通りや商業センターのケーブル配電ネットワークノードとして一般的に使用され、土地占有を削減します。
• 産業および鉱業企業: 一部の大規模工場では、ユーザーは 33kV ケーブル分岐ボックスを介して、メインの 33kV 変電所から各作業場の変電所に電力を分配することもできます。
• 再生可能エネルギープラント:

1. 風力発電: 風力発電所では、複数の風力タービンの集電ラインを接続するために 33KV 電気接続箱が使用されます。
2. 太陽光発電：大規模太陽光発電所では、33kVボックス型変圧器とその間の線路を接続し、昇圧変電所に接続するために中圧ケーブル分岐箱が使用されます。

• 輸送およびインフラストラクチャー: 33kV ケーブル分岐ボックスは、高速道路、トンネル、空港などのインフラストラクチャー建設用の電力システムにおける長距離ケーブル線の中間転送および配電ポイントとしても使用されます。

33KV 電気接続箱の使用上の注意

1. 環境適応性:

• 標高 1000 メートルを超える場合は、外部断熱強度の低下を考慮してください。メーカーにプラトータイプの設計を指定してください。
• 高塩水噴霧または高湿度の地域では、33KV 電気ジョイント ボックス ケーブル配電スイッチギヤのエンクロージャは 316L ステンレス鋼材料で作られ、エンクロージャのコーティングは防食対策を強化する必要があります。

2.防水・浸水防止：本ケーブル分岐箱は高度な保護性能を備えておりますが、ケーブル溝や基礎ピットに水が溜まった場合、ケーブルアクセサリが長時間水に浸かる可能性があり、故障の原因となる可能性があります。したがって、スムーズな排水を確保する必要があります。

3. 誤操作の防止：負荷絶縁スイッチを備えた 33KV 電気接続箱ケーブル配電開閉装置の場合、操作前に回路の現在の状態を確認する必要があります。スイッチが負荷を切断するように定格されていない限り、通電中に断路器を開閉しないでください。

4. 接地要件: 33KV 電気ジョイント ボックス ケーブル配電開閉装置のエンクロージャは確実に接地されている必要があり、作業者の安全を確保するために、ケーブル シールド層の接地線接続が正しく標準化されている必要があります。

5. 湿気の防止: 33KV 空気絶縁電気接続箱ケーブル配電開閉装置 (露出銅棒) の場合、結露によるクリープや短絡を防ぐために加熱および除湿装置を設置する必要があります。

適切なケーブル分配スイッチギアを選択するにはどうすればよいですか?

選択する場合は、次の主な技術パラメータと構成をご確認ください。

1. 定格電圧: ケーブル配電開閉装置の定格電圧は、システムの公称電圧 33KV/35kV と一致する必要があります (最大電圧は 40.5kV)。

2. 定格電流: 33kV ケーブル配電開閉装置の主母線の定格電流は通常 630A ですが、実際の負荷電流に基づいて適切な電流を選択する必要があります。より高い電流が必要な場合は、まずメーカーに問い合わせて、要件に応じて製品をカスタマイズしてください。

3. 回線数: 入力 1 回線と出力回線数、または入力回線数と出力回線数など、必要な回線構成を決定します。

4. スイッチが必要かどうか:

• 動作周波数が低い純粋なケーブル分岐の場合: 基本的なケーブル分岐ボックスを選択します。
• 障害分離、リングネットワーク電源、または分離ポイントのメンテナンスの場合: 負荷分離スイッチタイプのケーブル分岐ボックスを選択してください。

5. 絶縁方法: 高い安全性を確保し、屋外での使用に適した完全絶縁および完全密閉の欧州式ケーブル分岐ボックス (組み立て式シリコンゴムまたは EPDM コネクタを使用) を使用することをお勧めします。

6. シェル材質: 屋外での使用には、通常、ステンレス鋼のケーブル分岐ボックス シェルを使用することをお勧めします。腐食性の高いエリアの場合は、316 ステンレス鋼シェルを選択する必要があります。

7. 追加機能: 配電自動化に避雷器保護、障害インジケータ、またはインテリジェント監視 (DTU/FTU インターフェイス) が必要かどうかを決定します。

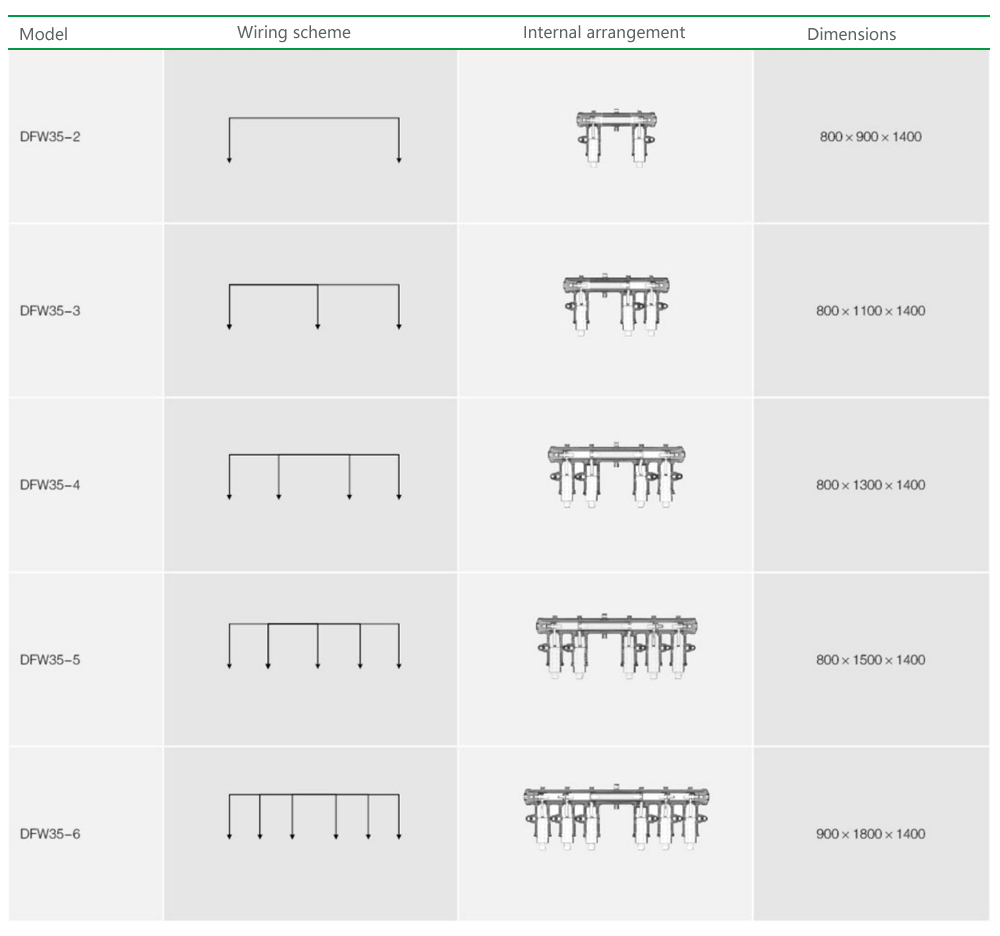

注文番号図:
