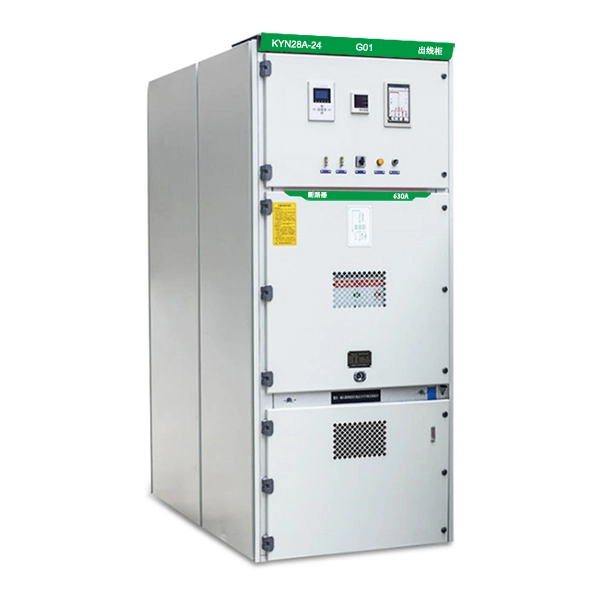

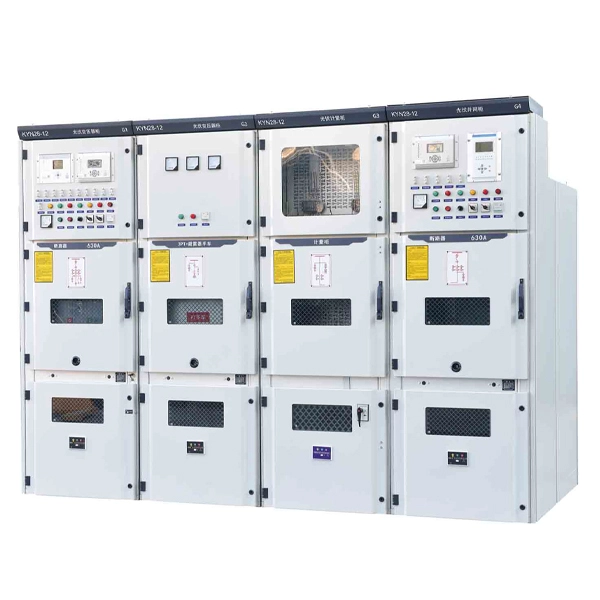

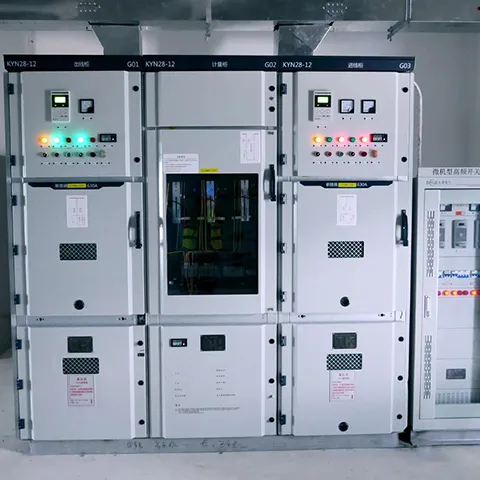

22KV高圧メタルクラッド開閉装置

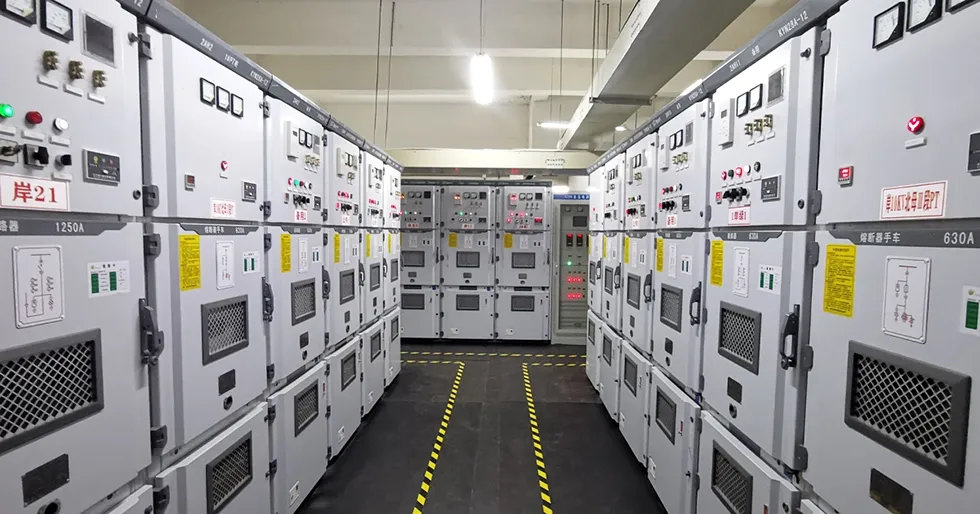

コテネレは長年にわたり高圧開閉装置およびリングメインユニット製品の分野での技術研究開発に注力しており、定格電圧3.6kVから40.5kVまでの開閉装置パネルの全範囲をカバーしています。当社が製造したKYN28-24シリーズ22KV高圧メタルクラッド開閉装置は高度な技術を備えており、安全で信頼性が高く、合理的な構造、安定した性能、そして使いやすさを備えています。発電所、変電所、工業および鉱山企業、商業ビルなどで広く使用されています。

お問い合わせを送信

製品説明

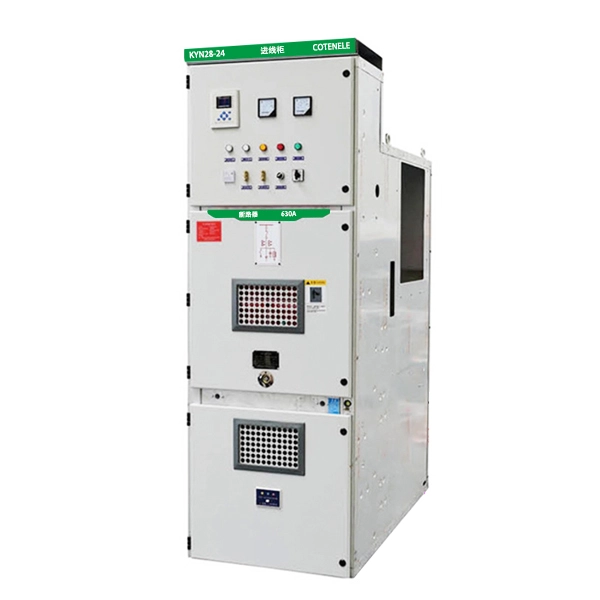

Cotenele は、中国で最も先進的な中圧開閉装置メーカーの 1 つです。当社が製造する KYN28-24 シリーズ 22KV 中電圧メタルクラッド開閉装置は、中国国営電力網の複数のプロジェクトで長年にわたって安定して稼働しています。KYN28-24 高圧開閉装置は、屋内三相 50/60Hz、定格電圧 24kV 電力システムに適しており、電気エネルギーの受信と配電に使用されます。当社の高圧開閉装置およびリングメインユニットは、GB/T3906「3.6kV～40.5kV AC金属密閉開閉装置および制御機器」およびIEC 62271-200などの複数の国内および国際規格を満たしています。

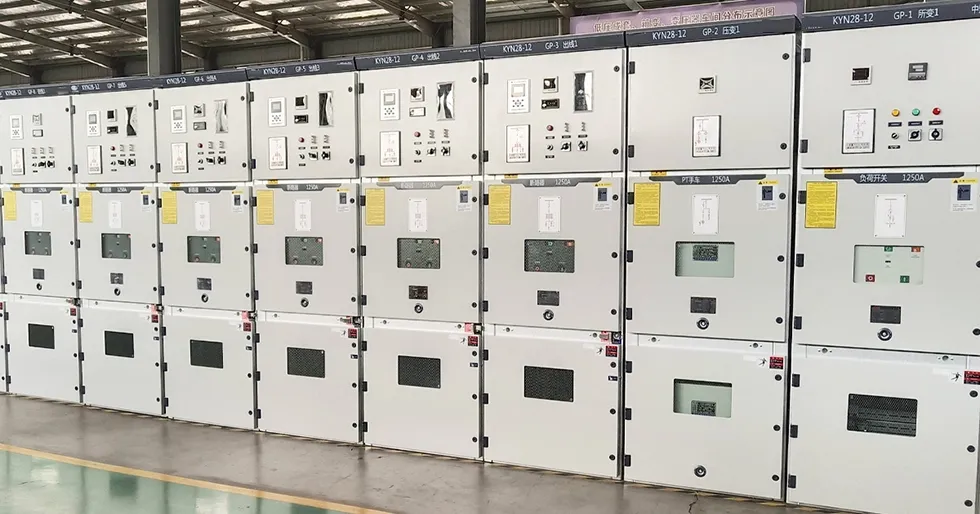

22kv Medium Voltage Metal Clad Switchgear

モデルと意味

22kv Medium Voltage Metal Clad Switchgear

主な技術パラメータ

1.開閉装置の主な技術パラメータ

SN	アイテム		ユニット	パラメータ
1	定格電圧		KV	24
2	定格周波数		Hz	50/60
3	定格絶縁レベル	雷インパルス耐電圧(ピーク値)	KV	フェーズからフェーズへ位相からグランドまで	60	絶縁ギャップ	79
		1分間電源周波数耐電圧(実効値)			125		145
		補助制御回路電源周波数耐電圧	V	2000
4	定格電流		A	630,1250,1600,2000,2500,3150
5	定格短絡遮断電流		か	20		31.5
6	定格短絡閉路電流(ピーク)		か	50		80
7	定格短時間耐電流(4s)		か	20		31.5
8	定格ピーク耐電流		か	50		80
9	補助制御回路の定格電圧		V	DC または AC 110/220
10	保護等級			IP4X(サーキットブレーカールームドアオープンまたはコンパートメント間IP2X)

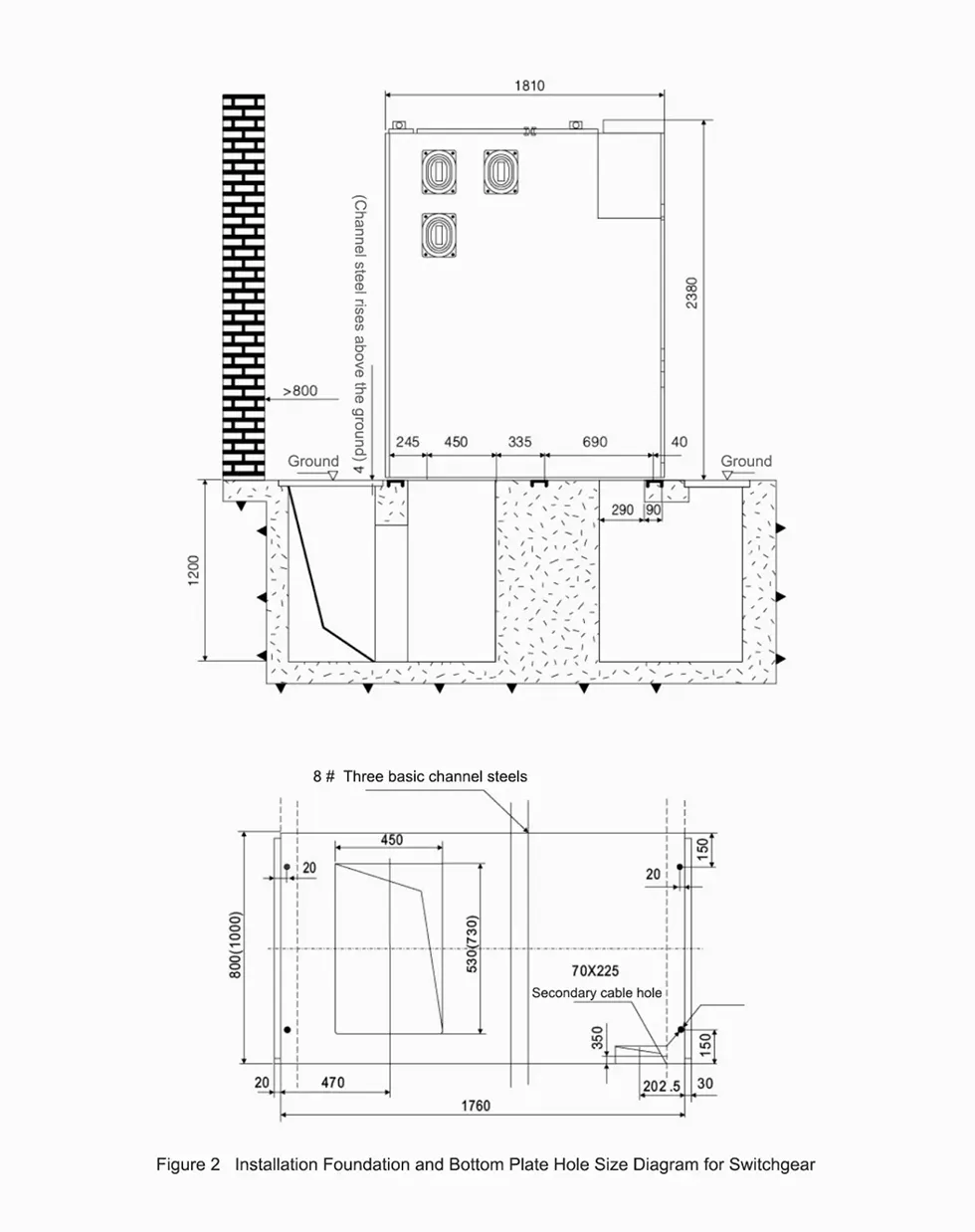

11	シェルの寸法(幅 * 奥行き * 高さ)		mm	800×1810×2380		1000×1810×2380
12	重さ		Kg	840~1440
注：架空入出線キャビネットの奥行きは2360mmです。

2. VS1-24、VN2-24真空サーキットブレーカーの主な技術パラメータ

SN	アイテム		ユニット	パラメータ
1	定格電圧		KV	24
2	定格絶縁レベル	1分間電源周波数耐電圧(実効値)		60
		雷インパルス耐電圧(ピーク値)		125
3	定格周波数		Hz	50/60
4	定格電流		A	630,1250,1600,2000	630,1250,1600,2000,2500,3150
5	定格短絡遮断電流		か	20	31.5
6	定格短絡閉路電流(ピーク)			50	80
7	定格短時間耐電流(4s)			20	31.5
8	定格ピーク耐電流			50	80
9	単一コンデンサバンクの定格遮断電流		A	630
10	定格連続コンデンサバンク遮断電流			400
11	定格短絡遮断電流遮断時間		回	50
12	機械的寿命			20000
13	定格動作シーケンス			O-0.3s-CO-180s-CO

22kv Medium Voltage Metal Clad Switchgear

労働条件

通常の動作条件

1. 周囲温度

最高: +40 °C、最低: -15 °C。 24 時間にわたって測定された平均値は +35°C を超えてはなりません。

2. 湿度条件

1 日の平均相対湿度: ≤95%

1 か月の平均相対湿度: ≤90%

1日の平均水蒸気圧: ≤2.2 kPa

1ヶ月の平均水蒸気圧: ≤1.8 kPa

3. 高度

海抜 1000 メートルを超えないこと。

4. 空気清浄度

周囲の空気は、粉塵、煙、腐食性または可燃性ガス、蒸気、または塩水噴霧によって著しく汚染されてはなりません。

5. 振動・衝撃

開閉装置に影響を与える可能性のある外部振動や地面の動きは無視できるものでなければなりません。

6. 二次システムにおける電磁干渉

誘導される電磁干渉の振幅は 1.6 kV を超えてはなりません。

特殊な動作条件

22KV 高圧メタルクラッド開閉装置が GB/T 11022 で指定された通常の制限を超える条件で動作する必要がある場合、製造業者とユーザーは交渉し、特別な措置について合意するものとします。

結露を防ぐために、開閉装置にはヒーターが装備されています。これらのヒーターは、開閉装置がスタンバイモードにあるときは常に通電されます。通常運転中であっても、必要に応じてヒーターを稼働させるよう注意してください。

22kv Medium Voltage Metal Clad Switchgear

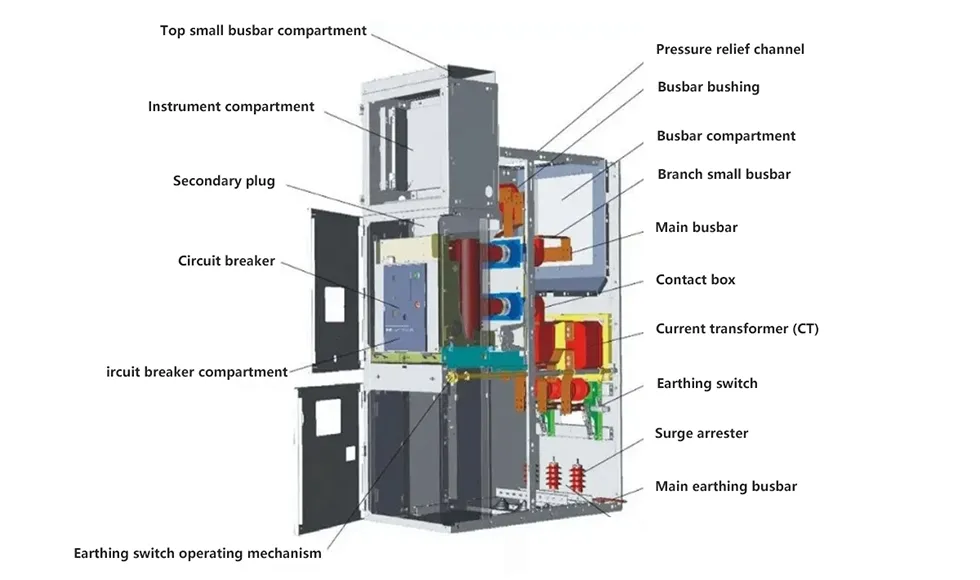

KYN28-24の主な構造は何ですか?

22kv Medium Voltage Metal Clad Switchgear

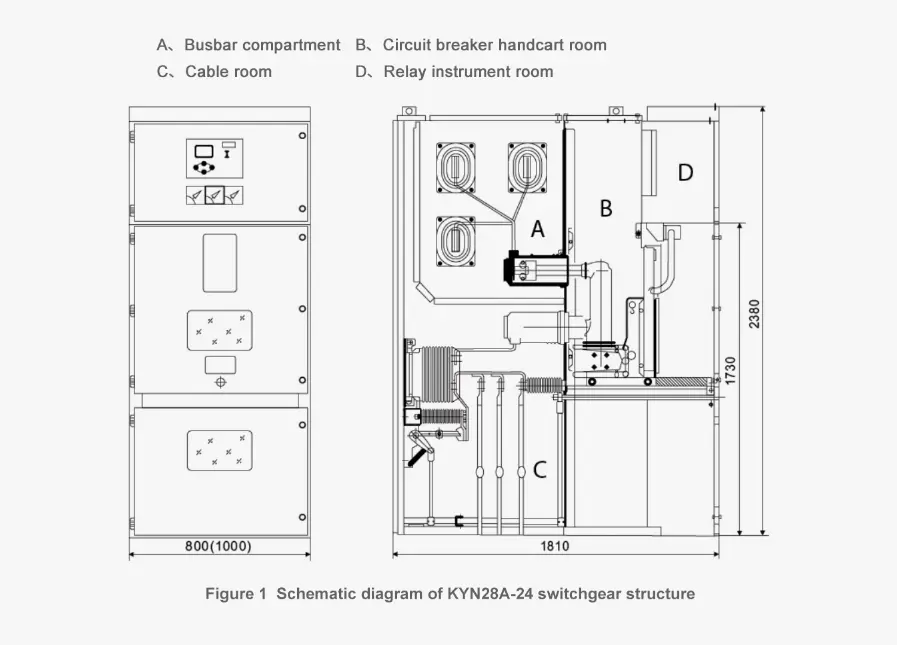

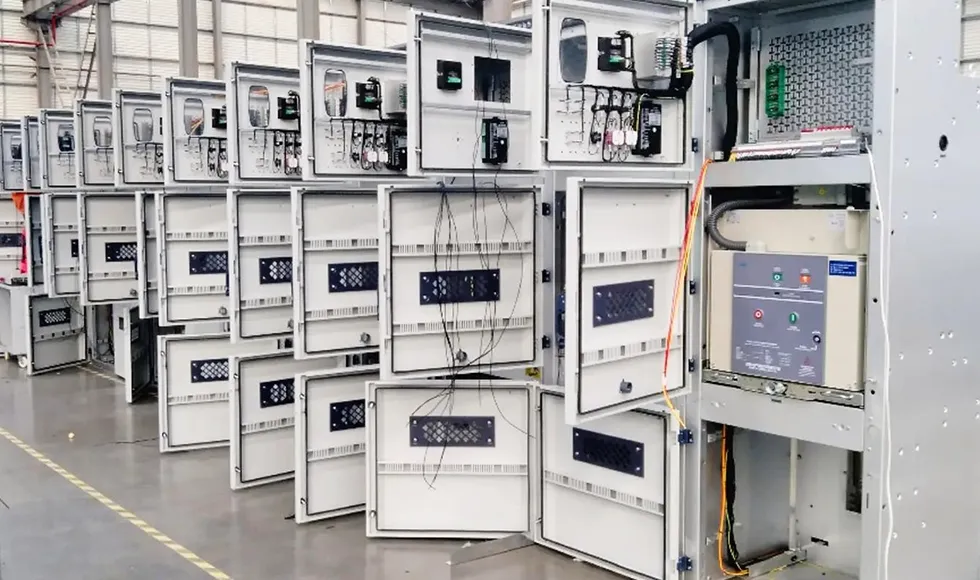

KYN28-24 開閉装置は、主にキャビネットとトラックの 2 つの部分で構成されます。

キャビネット構造

キャビネットは金属製のパーティションで 4 つの独立したコンパートメントに分割されています。

1.バスバーコンパートメント

キャビネットの後部上部にあり、メインバスバーの取り付けに使用されます。

2.サーキットブレーカーコンパートメント

キャビネットの中央部分にあり、サーキットブレーカートラックの設置に使用されます。

3.ケーブルコンパートメント

ケーブルルームはキャビネットの後部下部にあり、入力ケーブルと出力ケーブルの接続に使用されます。変流器や接地スイッチなどのコンポーネントも収容できます。

4.リレーおよび計器コンパートメント

キャビネットの前面上部に位置し、保護、制御、測定装置などの二次コンポーネントの取り付けに使用されます。

トラックの種類

トラックは、コア要素を運ぶ可動コンポーネントです。ネジ機構により出入りします。トラックはその機能に応じて主に以下の種類に分類されます。

1. サーキットブレーカートラック: 最も一般的なタイプで、通常の負荷電流と故障電流の開閉に使用されます。

2. 変圧器 (PT) トラック: 測定および保護の目的で電圧信号を提供するために使用されます。

3. 計量トラック: 電力量の計量に使用されます。

4. 絶縁台車：通常、回路内に目に見える切断点を作成し、メンテナンス中の安全を確保するために使用される切断台車。

22kv Medium Voltage Metal Clad Switchgear

主な特徴と利点

1.高い安全性

22KV高圧メタルクラッド開閉装置は、機械的・電気的インターロックによる誤操作を効果的に防止する充実の「5予防」機能を搭載しています。完全に金属被覆されており、パーティションシェルがキャビネットを複数の独立したコンパートメントに分割し、事故の拡大を防ぎ、高い安全性を確保します。内部アーク障害が発生した場合にオペレータの安全を保護するために、圧力逃がしチャネルが備えられています。

2. 柔軟性と信頼性

センターマウント引出し台車構造を採用。同じ仕様のトラックはすべて 100% 互換性があるため、メンテナンスや交換が容易になります。さまざまな有名ブランドの真空サーキットブレーカー (VS1、VD4 など) と互換性があり、優れた汎用性を提供します。アルミニウム・亜鉛メッキ鋼板を使用し、複数の曲げ加工を施すことにより、高い機械的強度と強い耐食性を実現しています。

3. メンテナンスが容易で省スペース

kyn28-24 シリーズ 22KV 中電圧メタルクラッドスイッチギヤは、壁掛け設置とフロントアクセスメンテナンスをサポートし、設置と保守に必要なスペースを大幅に削減します。広々としたケーブルコンパートメントは、複数のケーブルを接続するための十分なスペースを提供し、ケーブル終端の製造と取り付けを簡素化します。
