22KV 配線ボックス中継ケーブル配電盤

Cotenele が製造した 22KV 配線ボックス ジャンクション ケーブル配電パネルは、信頼性の高い完全絶縁、完全密閉の屋外配電装置であり、従来の架空線における広大な土地占有と安全性の低さの問題に対処し、電力網の「地中配線」と「オイルフリー変換」を可能にします。この 24kV ケーブル分岐ボックスは、定格電圧 24kV、定格周波数 20kV の屋外中電圧配電装置です。 50Hz。これは、1 つの入力フィーダを複数の出力フィーダに分配するために電力ケーブルのノードまたは分岐点に設置され、リング ネットワークまたはラジアル分配システムで一般的に使用されます。

構造とコンポーネント

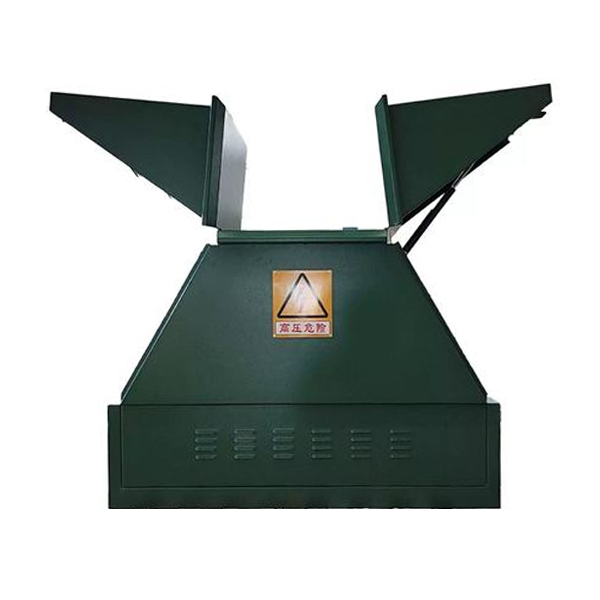

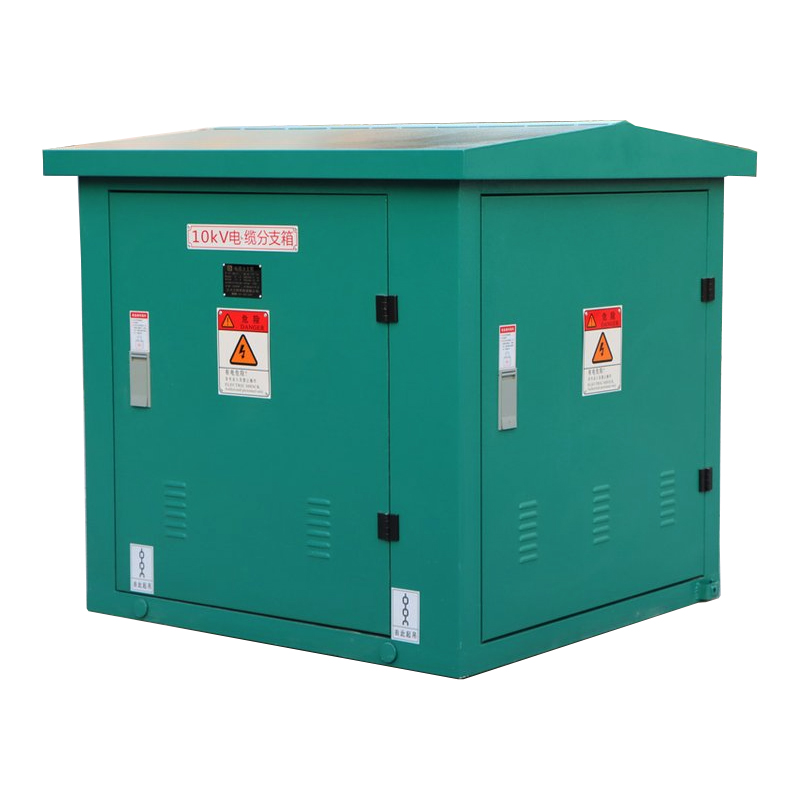

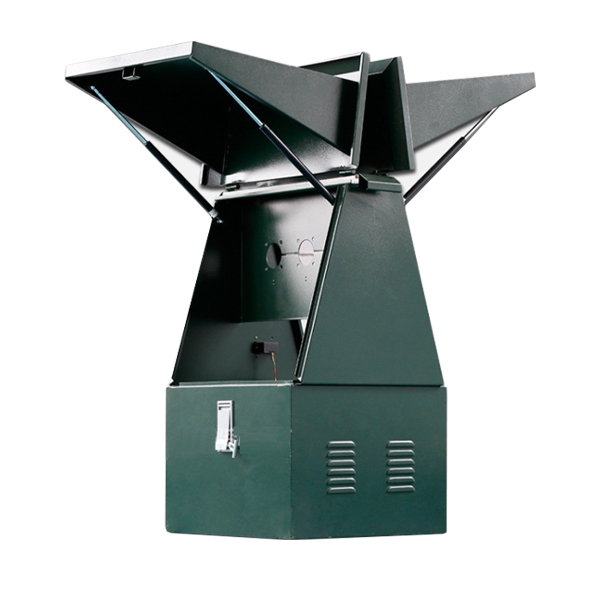

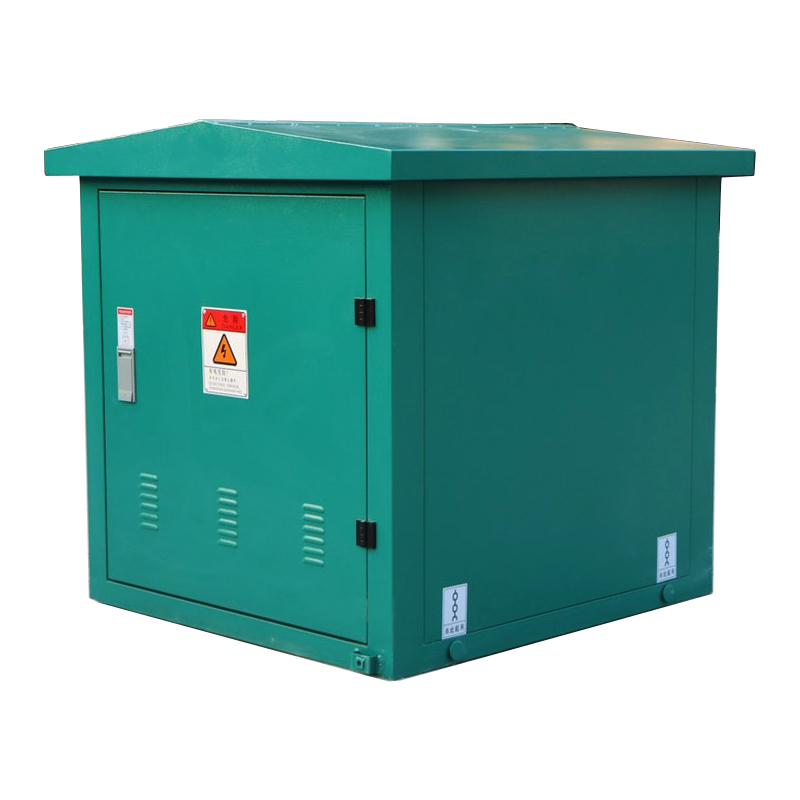

Cotenele ボックス ジャンクション ケーブル配電パネルのエンクロージャ構造はコンパクトで頑丈で耐久性に優れており、次の 2 つの部分で構成されています。

1. 筐体

• 材質: 22KV 配線ボックスのシェル材質は通常、ステンレス鋼、冷間圧延鋼粉体塗装または亜鉛メッキ鋼でできており、優れた耐食性と機械的衝撃耐性を備えています。
• 保護評価: 22KV ジャンクション ケーブル配電パネルのシェル材質は通常、優れた耐食性と機械的衝撃耐性を備えたステンレス鋼、冷間圧延鋼粉体塗装または亜鉛メッキ鋼で作られています。
• 保護評価: ケーブル分配パネルのエンクロージャ保護等級は、最新の規格に基づいて通常 IP33 以上 (IP34D など) に達し、過酷な屋外環境に対して雨、塵、腐食からの保護を提供できます。
• 構造設計: このジャンクション ケーブル配電パネルの機械的強度は十分に高く、防雨溝とシーリング ガスケット ドア、内部ケーブル クランプ、接地端子が装備されています。

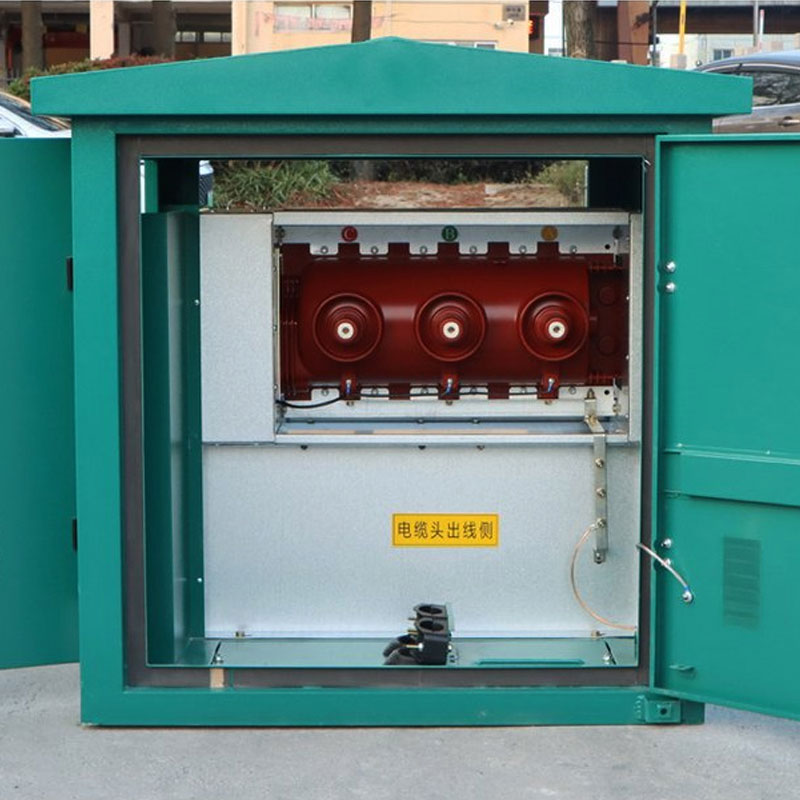

2. 内部コンパートメントとコンポーネント

• バスバー コンパートメント (コア コネクタ): 22KV ジャンクション ケーブル配電パネルでは、通常、電線管 (両端コネクタ) またはシリコーン ゴム製のプレハブ バスバーを導電性コネクタとして使用します。バスバー構造は空気絶縁または固体絶縁を採用しており、大きなスパンを必要とせずにすっきりとしたケーブルレイアウトを実現します。
• ケーブル コネクタ (分離可能なコネクタ): 22KV 配線ボックスのコア コンポーネントには、主にボルトで固定されて主チャネルを形成する 630A 主回路コネクタと、ライブ プラグによってユーザー側に接続される 200A 分岐コネクタが含まれます。
• 接地システム: 22KV 配線ボックス ジャンクション ケーブル配電パネルのボックス内には主接地バスバーがあります。安全な動作を確保するには、22KV 配線ボックス内のすべての金属コンポーネントとケーブル シールド層を確実に接地する必要があります。

オプションの機能コンポーネント:

• 電圧存在インジケーター: このコンポーネントの主な機能は、バスバーまたはケーブルが通電しているかどうかを表示し、偶発的な接触を防止し、作業員の安全を確保することです。
• 避雷器：雷の過電圧による機器の損傷を防ぐために、避雷器が受電側または受電側に取り付けられます。
• 障害インジケーター:このインジケーターは、機器の障害箇所を素早く特定するためにケーブルに取り付けられています。

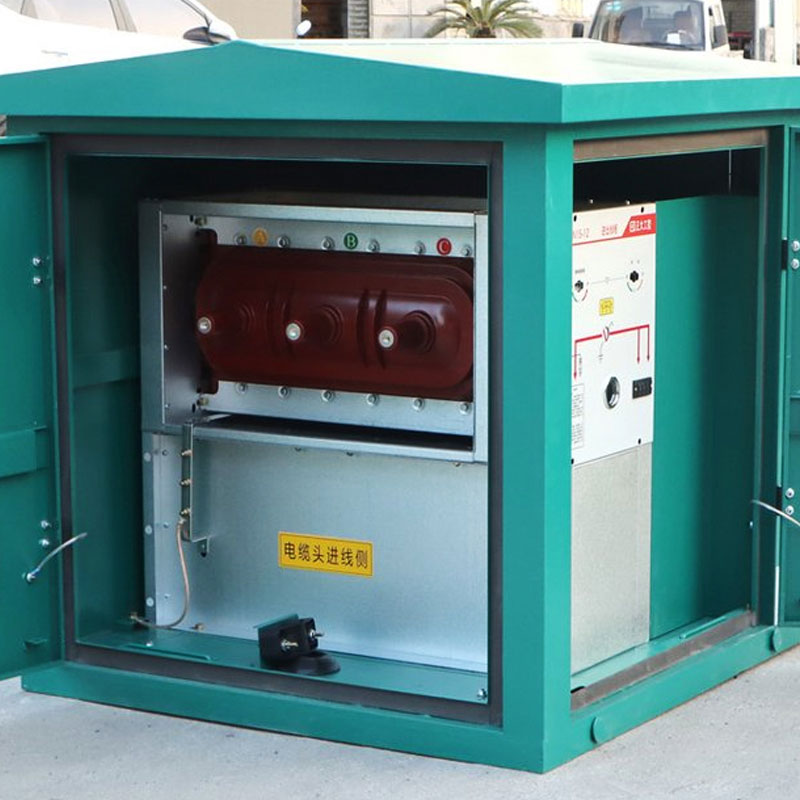

• 負荷遮断スイッチユニット：スイッチタイプのケーブル分岐箱では、通常、負荷電流を遮断するためにSF6または真空タイプの負荷遮断スイッチが使用されます。

主な技術パラメータ

よくある質問 (FAQ)

1. Q: 24kV ケーブル分岐ボックスで「ライブプラグ可能」はどのように実現されますか?

A: これは主に US タイプの分岐ボックスの 200A コネクタに適用されます。これらのコネクタは内部消弧機能または特殊な構造を備えており、専用の操作ツールを使用して負荷がかかった状態で抜き差しすることができ、負荷遮断スイッチとして機能します。注: 630A 主回路コネクタは、活線で抜き差ししないでください。通電を遮断した後にのみ、工具を使ってねじ込み/取り外しを行う必要があります。

2. Q: 一部のブランチ ボックスは高価で、他のブランチ ボックスはなぜ安いのですか?

A: 価格の違いは主に、内部材質 (輸入シリコーンゴム vs 国産、純銅導体 vs その他)、エンクロージャ材質 (ステンレス鋼 vs 通常の塗装鋼)、およびスイッチングユニットの有無によるものです。 SF6スイッチ付き分岐ボックスは、基本タイプに比べて価格が大幅に高くなります。

3. Q: 内部コネクタは湿気の侵入により故障する傾向がありますか?

A: 高品質の分岐ボックスには、シリコンゴム製の組み立て式コネクタが使用されています。シリコーンゴムは疎水性に優れ、弾性が高い。適切に取り付けられている場合 (インターフェースがきれいな場合)、ケーブルとの密閉は非常に効果的であり、短期間の水没は許容されます。正しく取り付けられていれば、耐湿性は非常に強力です。

4. Q：ケーブル分岐箱と交換局（リング親機）の違いは何ですか？

A: 高圧ケーブル分岐ボックスには内部スイッチがないため、短絡電流を遮断することはできず、物理的な接続点としてのみ機能します。リングメインユニット（RMU）には、保護、制御、計量機能を備えたスイッチデバイス（サーキットブレーカー/負荷遮断スイッチ）が装備されています。スイッチ型ケーブル分岐箱は両者の間に位置し、小型の屋外用リングネットワークユニットと同様の機能を持ちます。

5. Q: ケーブル分岐箱の設置に基礎は必要ですか?

A: はい。デバイス自体は地上に設置できますが、ケーブルの適切な曲げ半径、防水性、防塵性、および操作の利便性を考慮して、通常はコンクリートの台座 (高さ約 30 ～ 50cm) が必要です。ボックスは台座に固定されており、ケーブルは底部から入ります。

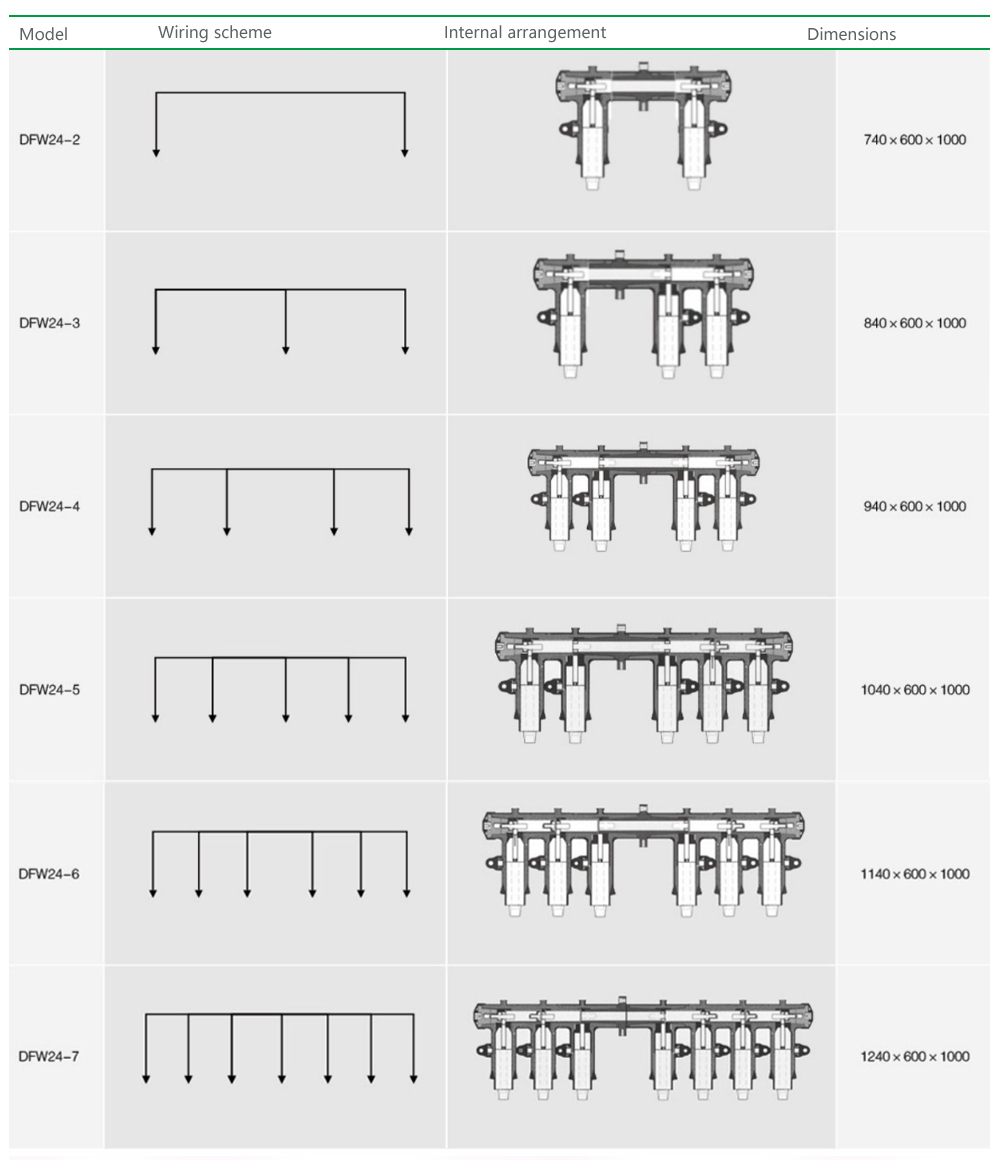

注文番号の説明

製品表示:
