低電圧配電ボックス

Cotenele は、低電圧配電ボックスの大手メーカーです。当社の低圧配電ボックスは中国で高いシェアを誇るだけでなく、特にアフリカや南米など海外市場にも輸出されています。ヨーロッパでは、いくつかのギリシャの代理店と長期的かつ安定した協力関係を確立しています。低電圧配電ボックスは、電力システムの重要なリンクであり、主送電網から最終用途の機器に電力を供給します。これは配電の最終ゲートウェイと考えられます。当社の低電圧配電ボックスは、IEC 61439 などの関連国際規格に準拠しています。

お問い合わせを送信

製品説明

電気技術の発展に伴い、低電圧配電ボックスはますますインテリジェンス、モジュール化、小型化、高エネルギー効率へと移行しています。 Cotenele が製造する低圧配電ボックスは、上記の製品の利点を十分に満たしています。当社が製造する低圧配電ボックスは、主に住宅ビル、商業ビル、産業プラント、インフラ、再生可能エネルギー分野で使用されています。コテネレの低圧配電盤は、信頼の品質、堅牢な構造、コンパクトで安全性が高く、長年多くのユーザーからご好評をいただいております。

低圧配電箱とは何ですか?

低電圧配電ボックスは、配電システムの末端配電デバイスです。低圧配電ボックスは、低圧開閉装置や変電所などの上流の配電機器から電力を受け取り、その電力を近くの負荷に安全に配電すると同時に、関連する回路や機器の保護、監視、制御も行います。ここでの「低電圧」とは通常、AC 電圧 380V または 220V のシステムを指します。

その主な機能は次の 4 つに要約できます。

1. 配電 : 低圧配電ボックス内の回路ブレーカーなどのスイッチを介して、単一の入力電源を複数の分岐回路に安全に配電します。

2. 回路保護：低電圧配電ボックスに取り付けられた回路ブレーカーまたはその他のスイッチは、負荷線に過負荷、短絡、漏電、またはその他の状況が発生した場合に自動的に回路を切断し、下流の機器と個人の安全を保護します。

3. 制御と操作: 低電圧配電ボックスを設置すると、下流回路の制御と操作がより集中化され、便利になります。

4. 監視と計測：低電圧配電ボックスに組み込まれた計器は、電圧、電流、その他の動作パラメータを表示でき、関連する計器はエネルギー消費量も測定できます。

主要構造とコアコンポーネント

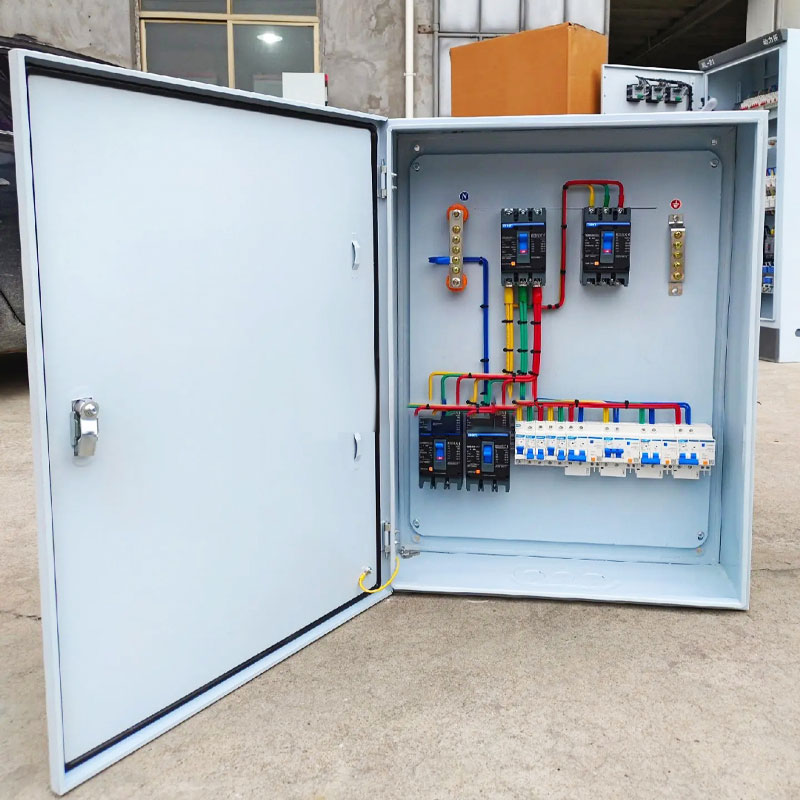

配電ボックスは、エンクロージャと内部の電気コンポーネントで構成されます。

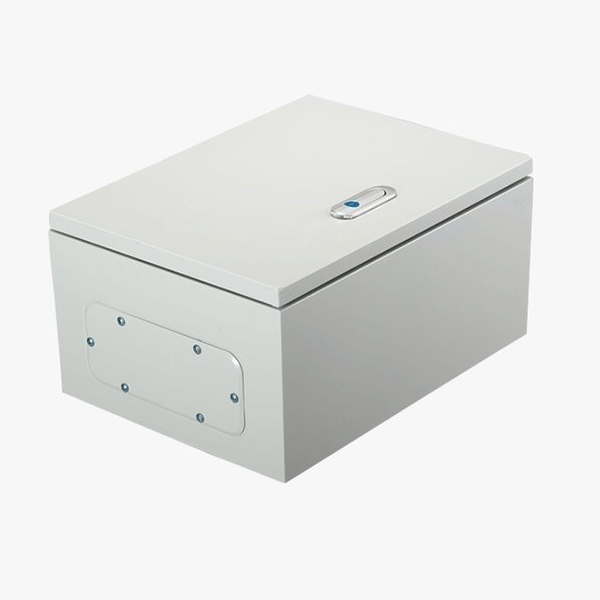

エンクロージャは内部コンポーネントを保護し、必要な塵や湿気から保護します。通常は金属 (鋼など) で作られていますが、他の絶縁材料も使用されます。設置環境に応じて、エンクロージャの侵入保護 (IP) 定格は異なります。

コアコンポーネントは電気的機能を実行します。

成分	主な機能	よくある種類/注意事項

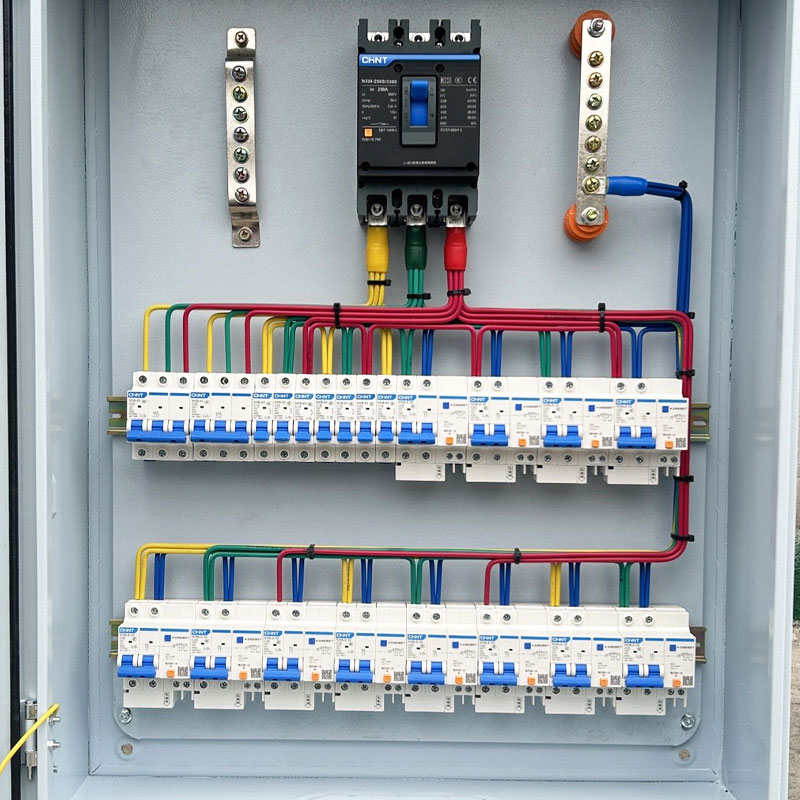

サーキットブレーカー	指定された時間内に、通常の回路電流を流し、流し、遮断することができ、また異常な電流 (短絡など) を流し、流し、遮断することもできます。	MCB(ミニチュアサーキットブレーカ)、RCCB/RCBO(残留電流装置)、ACB(気中サーキットブレーカ)
断路器(アイソレータ)	メンテナンス中の個人の安全を確保するために絶縁を提供しますが、故障電流を遮断することはできません。	通常、目に見える破壊ギャップが特徴です。
ヒューズ	過電流保護装置は、電流が指定された時間にわたって設定値を超えると素子を溶かし、回路を遮断します。	例：RT18、NTシリーズヒューズ。
サーマルリレー	電流の熱効果を利用して、モーターやその他の機器に過負荷保護を提供します。	通常はコンタクタと組み合わせます。
サージ保護デバイス(SPD)	過渡過電圧(落雷、スイッチングサージなど)を制限し、サージ電流を迂回して下流の電子機器を保護します。	電源SPDと信号SPDに分かれています。

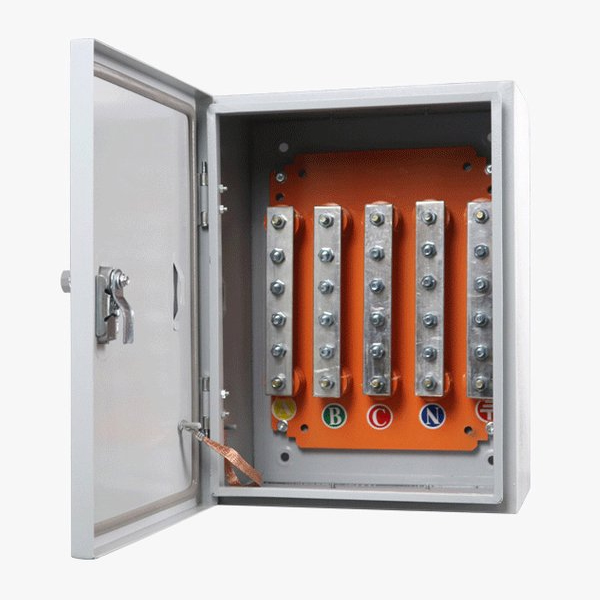

バスバー	電気エネルギーを収集して分配する裸の導体、つまりボックス内の「パワーハイウェイ」。	通常は銅またはアルミニウムです。
端子台	入力ワイヤと出力ワイヤの接続ポイントを提供し、信頼性の高い電気接続を確保します。	主回路端子と制御回路端子に分かれています。

低圧配電箱の分類

低電圧配電ボックスはいくつかの方法で分類できます。

1. コア機能別 (最も一般的)

タイプ	コア機能	代表的な用途	特徴
配電ボックス	モーター、ポンプ、ファン、その他の動力機器に電力を供給します。	工場作業場、ポンプ室、ファン室	主に三相出力、高容量。複数のケーブル入口。
照明配電ボックス	照明器具や小型コンセントなどに電力を供給します。	住宅、オフィス、ショッピングモール	単相出力が多く、回路数が多く、小型です。
メータリングボックス（メーターパネル）	請求やエネルギー管理のためにエネルギー消費量を測定します。	住宅、企業、変電所	主にエネルギーメーターを収納します。
コンセントボックス	モバイル機器やメンテナンスに便利な電源コンセントを備えています。	作業場、研究室、屋外メンテナンスポイント	複数のソケットを備えたパネル取り付け。
コントロールボックス	特定のデバイスまたはプロセスを制御します。	モーターコントロールセンター(MCC)、自動化ライン	押しボタン、表示器、PLCなどを統合します。

2. 取付方法別

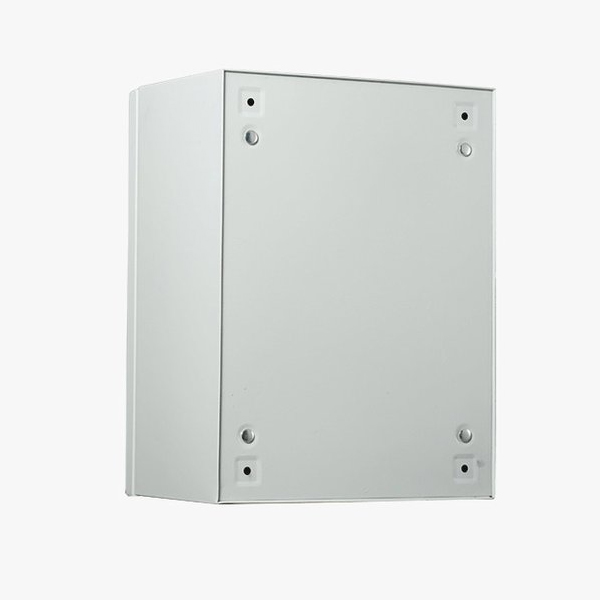

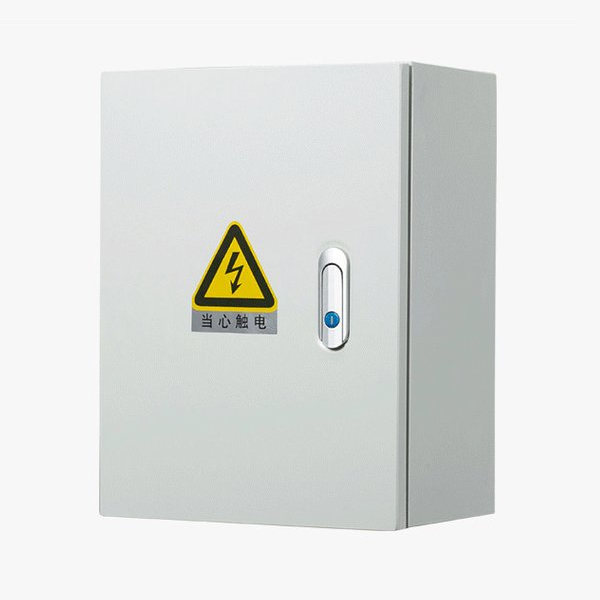

壁掛け：コンパクト、住宅/商業ビルに適しており、スペースをほとんどとりません。
床置き型 (自立型) : 産業環境向けに設計されており、より大きな荷重を運ぶことができ、メンテナンスが簡単です。
フラッシュマウント (埋め込み型) : 壁に埋め込まれており、見た目も美しく、省スペースです (住宅で一般的)。
屋外タイプ：より高いIP等級（例：IP54）、雨、塵、腐食に耐性があります。

3. 建設タイプ別

固定パネル（オープンタイプ）：前面のみ保護。充電部分には側面/背面からアクセスできる場合があります。保護等級が低く、要件が最小限の場合に使用されます。
密閉型（密閉型）：設置面を除くすべての面が密閉されており、安全性、保護性能が比較的高い低圧配電箱です。
ドロワータイプ:この低電圧配電ボックスの機能ユニットは取り外し可能なドロワーであり、優れた交換性と高い信頼性の利点があり、高い連続性要件が必要な場合により適しています。
モジュラータイプ：このタイプの配電ボックスの内部構造は標準モジュール化を採用しており、機能の削減と拡張を柔軟に行うことができます。

4. 電力システムの階層別

一次配電設備 : このタイプの低圧配電ボックスは変圧器に直接接続し、下流のさまざまな場所に電力を配電できます。変圧器の定格値や容量も比較的高いものが要求されます。
二次配電装置 : 上流からローカル負荷に電力を配電し、保護、監視、制御を提供します。
最終配電設備: 電源から遠く離れた場所にあります。エンドユーザーに直接サービスを提供する小容量の分散型ユニット。

適切な低圧配電ボックスを選択するにはどうすればよいですか?

適切な配電ボックスを選択することで、経済性と安全性を向上させることができます。

1. まず、アプリケーション要件と負荷要件を明確にする必要があります

負荷特性: 次に、すべてのデバイスの電力、電圧 (220V/380V)、電流を明確にする必要があります。モーターの突入電流（5～7×定格電流）には特に注意してください。
将来の拡張: 将来の追加に備えて 10 ～ 20% の予備容量と回線を確保します。

2. 主要なパラメータを照合する

定格電圧: システム電圧と一致する必要があります (例: 380V/220V)。
定格電流:主母線および受電ブレーカーの定格は、すべての負荷の合計動作電流以上である必要があります。
短絡遮断容量 (Icu) : 最も重要な安全パラメータ。設置箇所で予想される短絡電流よりも大きくなければなりません。そうしないと、デバイスが破壊されたり、火災が発生したりする可能性があります。

3. 必要な IP 評価を決定する

湿度、粉塵、腐食性ガスなどに基づいて適切な IP コードを選択してください。たとえば、乾燥した屋内環境の場合は IP30。屋外または粉塵の多い場所や湿気の多い場所ではIP54以上。

4. 素材と仕上がりを考慮する

エンクロージャ: 鋼鉄の厚さは機械的強度のために十分である必要があります (例: メインフレーム ≥2.0mm)。
導体: メインバスバーには高品質の T2 銅を使用。アルミニウムや粗悪な銅は避けてください。
ブランドと品質: 評判の良いメーカーとブランドを選択することで、品質を確保し、アフターセールスのメンテナンスコストを削減できます。製品が有効な CCC 認証および型式検査報告書を持っているかどうかを確認する必要があります。

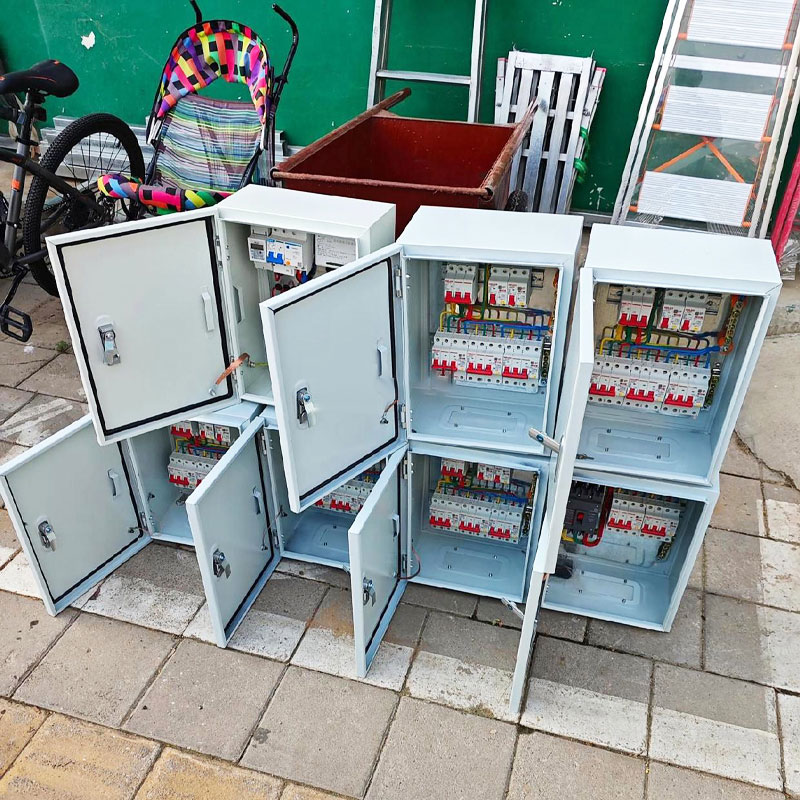

私たちの工場
