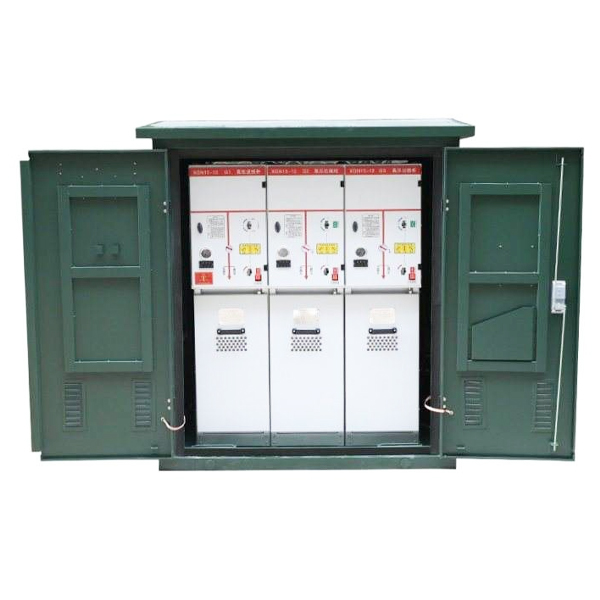

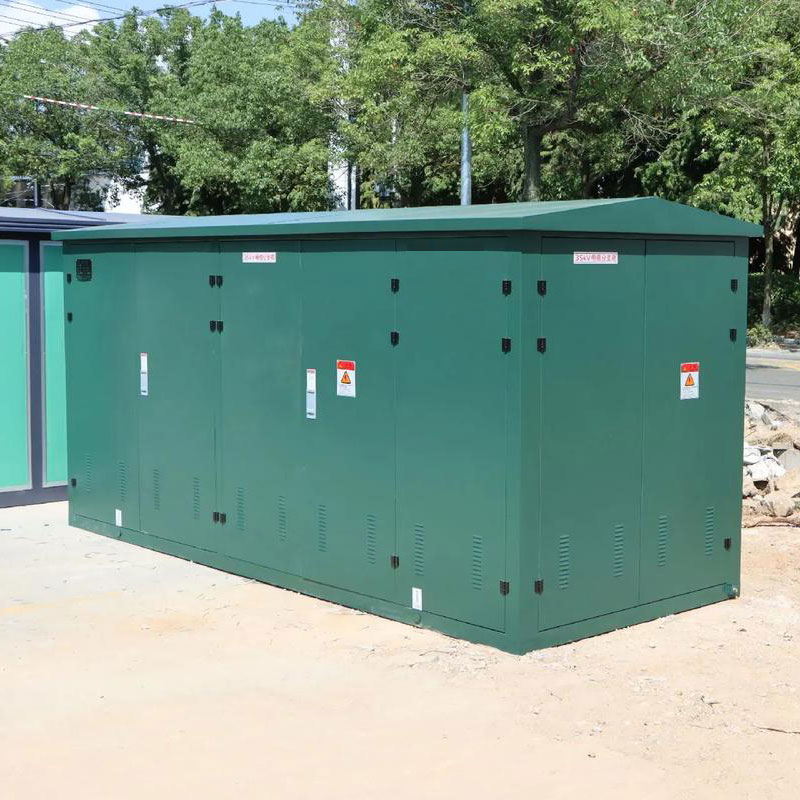

屋外ケーブル配線ボックス

Cotenele が製造する屋外ケーブル配電ボックスは、AC 12kV ～ 35KV 配電ネットワーク配線プロジェクトにおける電気エネルギーの配電、ケーブル線のタップ、分岐、接続、および変換回路の実装のために特別に設計された中電圧の完全な電気機器です。このスイッチ付き DFWK 屋外ケーブル配電ボックスは、完全に絶縁、密閉、シールドされた中電圧完全電気機器で、主に 12kV/35KV ケーブル付属品、SF6 負荷スイッチ、12kV/35KV 電気部品、二次部品およびボックスで構成されています。ケーブルコネクタの直列接続と並列接続の利点を最大限かつ柔軟に活用し、ユーザーのニーズに応じて確実に組み合わせることができ、完全密閉、完全保護、完全絶縁、結露防止、防塵、耐腐食、メンテナンスフリーの特性を実現します。屋外でも24時間365日稼働可能です。

主な技術パラメータ

製品の構造と主要構成部品

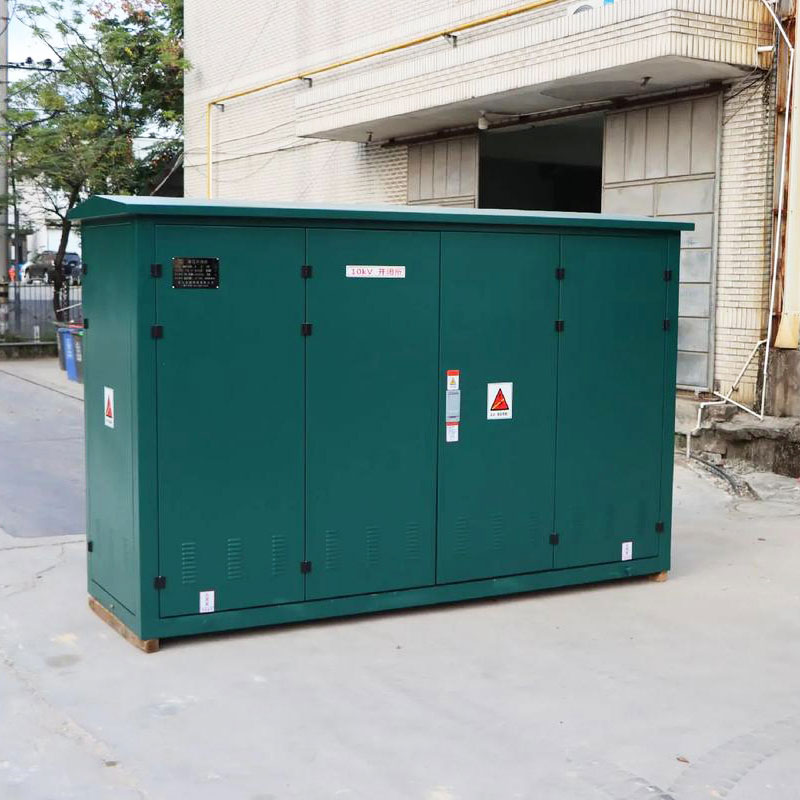

1. 筐体構造

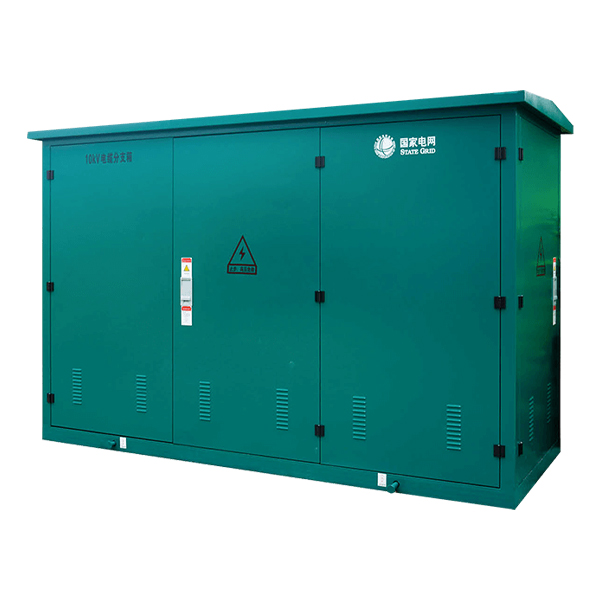

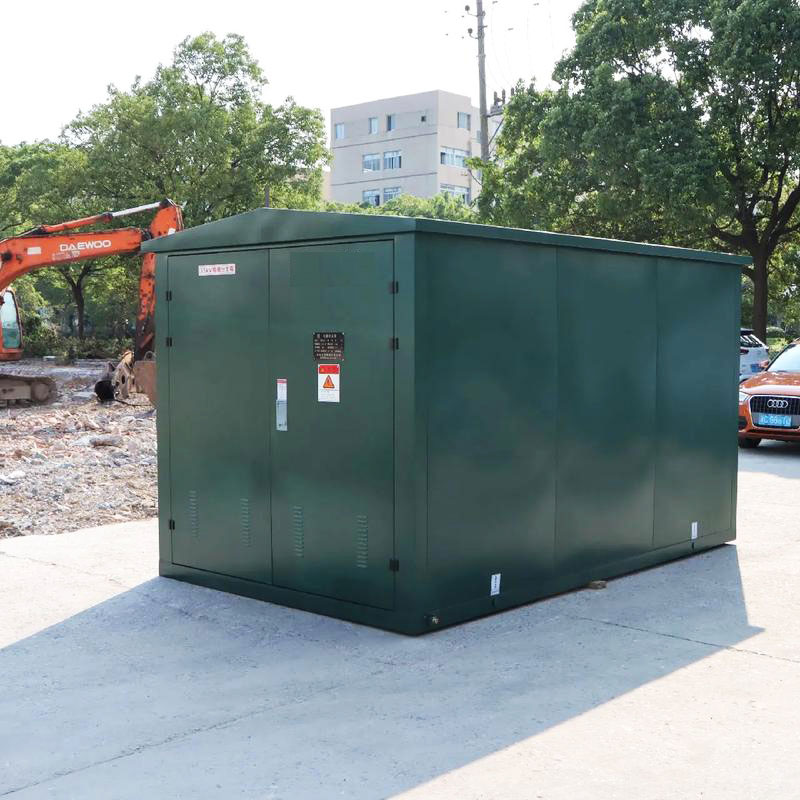

DFWK タイプ屋外ケーブル配線ボックスは、コンパクトで見た目にも美しい二重ステンレス鋼エンクロージャを使用しており、最大 IP65 または IP67 の保護等級と 20 年以上の耐用年数を備えています。通常、エンクロージャにはいくつかの開き戸があり、開閉装置の操作用、ケーブル コネクタの設置またはメンテナンス アクセス用のドアがあります。ベースには取り外し可能な仕切り、ケーブルの出入り口、小動物の侵入を防ぐ通気孔があり、下から上への対流空気の流れを生み出し、優れた断熱性、通気性、雨よけを実現します。外面は環境に応じてさまざまな色（アーミーグリーン、ステートグリッドグリーン、アイスグレーなど）の静電粉体塗装で仕上げられています。内部ケーブルクランプとアース端子が装備されています。

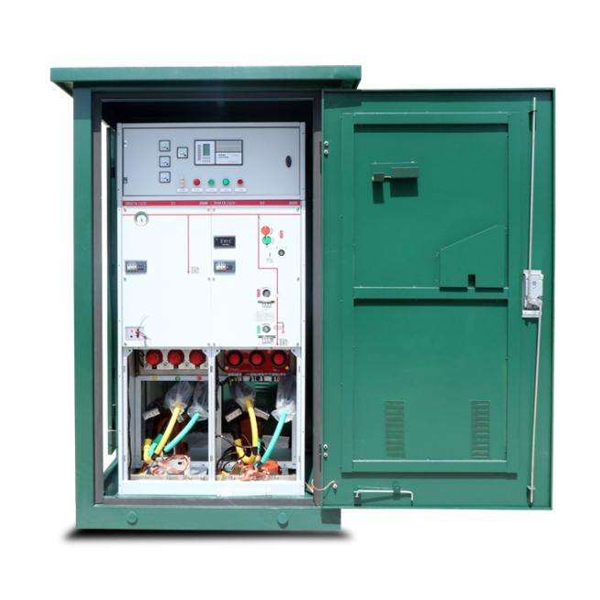

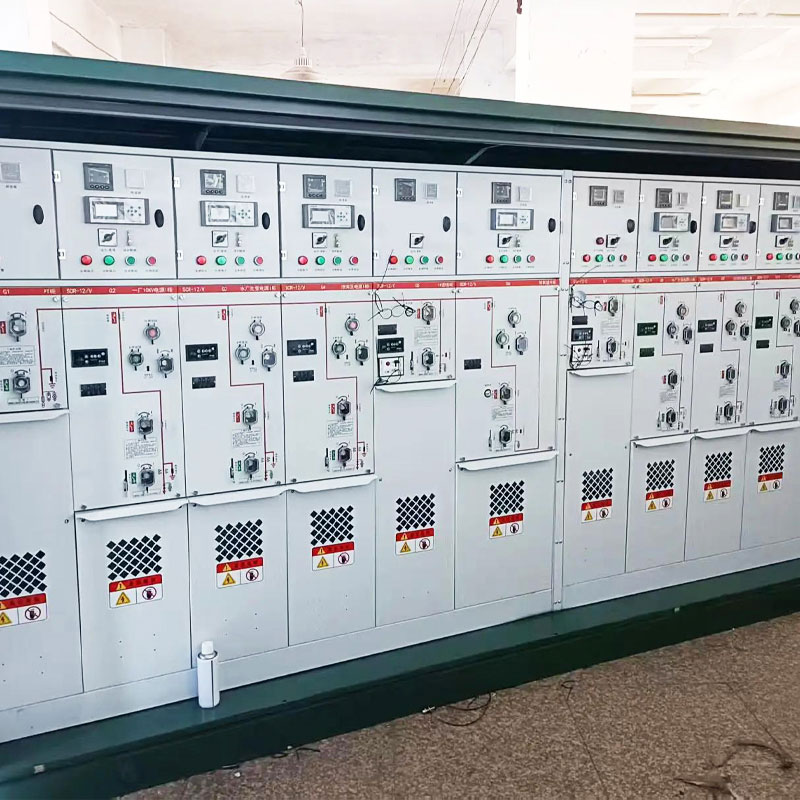

2. 内部コンパートメント

スイッチを備えた屋外ケーブル配電ボックスは、通常、次の機能領域に分割されます。

• スイッチコンパートメント: SF6 ロードスイッチまたはサーキットブレーカーは、絶縁と消弧のために SF6 ガスが充填された完全密閉型金属気密タンク内に収納されています。
• ケーブル コンパートメント: 入力/出力ケーブルの接続と固定用のケーブル コネクタとケーブル クランプが含まれています。
• 操作機構部：スイッチ操作機構、インターロック機構、メカニカルキーインターロックが収納されています。
• バスバー コンパートメント (該当する場合): スイッチ ユニットを接続するバスバーが含まれています。

スイッチ コンパートメント内の高圧スイッチは、中核となる制御要素です。これは、SF6 を充填した金属製気密タンクに収納された 3 ポジションのロード スイッチ (閉、開、接地) です。操作機構とスイッチ間の強固なインターロック機構により、安全な操作を実現します。

3. 主要成分（下表参照）：

ケーブルコネクタ

DFWK タイプの屋外ケーブル配線ボックスは、輸入された高品質の絶縁ゴムから全自動射出によって製造された、内側と外側の両方の半導体シールド層を備えた、プレモールドされた「タッチ可能な」シリコーン ゴム ケーブル コネクタを使用しています。内側の層は内部電場を均一にします。接地された外側シールド層は、コネクタ表面をゼロ電位に保ちます。ストレスコーンは、下端がケーブルの半導体層に密着し、外側の半導体層が接地されているため、ケーブルの外側シールドの切断面での電界集中の問題を解決し、人の安全を確保します。タッチ可能なケーブルのフロント コネクタは機器のブッシングに直接取り付けられています。背面のケーブル コネクタに接続して複数の発信線を形成したり、過電圧保護のためにサージ アレスタに接続したりできます。

動作原理

DFWK タイプのスイッチ付き屋外ケーブル配線ボックスの動作原理は、次の側面から理解できます。

1. 電気的動作原理

入力メインケーブルは、成形済みシリコンゴムケーブルコネクタを介して内部バスバープレートに接続されます。バスバー プレートは、完全に絶縁され、完全に密閉された電気バスバーとして機能します。複数の出力回路もケーブル コネクタを介してバスバー プレートに接続され、「1 つの入力、複数の出力」の分岐を実現します。 SF6 ロード スイッチは、入線と出線の間に配置されます。スイッチを操作することでラインを開閉できます。スイッチが開いていると、ギ​​ャップによってケーブル回路が入力側と出力側に分離され、異なる電位が許容されるため、主送電網に影響を与えることなく局所的な停電メンテナンスが可能になります。

2. SF6 ロードスイッチの動作原理

SF6 ロードスイッチは SF6 ガス雰囲気中で動作します。 SF6 は絶縁性と消弧性に優れています。スイッチが開くと、アークは SF6 ガス中で急速に冷却されて消滅するため、深刻な接点の焼損が防止され、信頼性と長寿命が保証されます。通常、スイッチは 3 ポジション設計 (閉、開、アース) です。接地位置によりケーブル側に安全な接地が提供され、その後のメンテナンスが容易になります。

3. 完全絶縁と電界制御原理

ケーブルコネクタには二層半導体シールド構造が採用されており、内側の半導体層が内部電界を均一化し、局所的な集中を避けます。外側の半導体層はゼロ電位を維持するために接地されているため、コネクタ表面に触れても安全です。ストレス コーンは、ケーブルの外側シールドの切断面での電界集中を解決し、接続システム全体に均一で安全な電界を確保します。

4. インターロック原理

開閉装置と筐体ドアの間には、堅牢な機械的インターロック システムが備えられています。

• ロードスイッチを閉じると断路器操作穴が塞がれます。
• 断路器はロードスイッチを開いた後にのみ操作できます。
• 断路器が開いているとロードスイッチを閉じることができません。
• 接地開閉器を閉じると断路器操作穴が塞がれます。

この 5 つの防止インターロックにより誤操作を防止し、人員と機器の安全を確保します。
