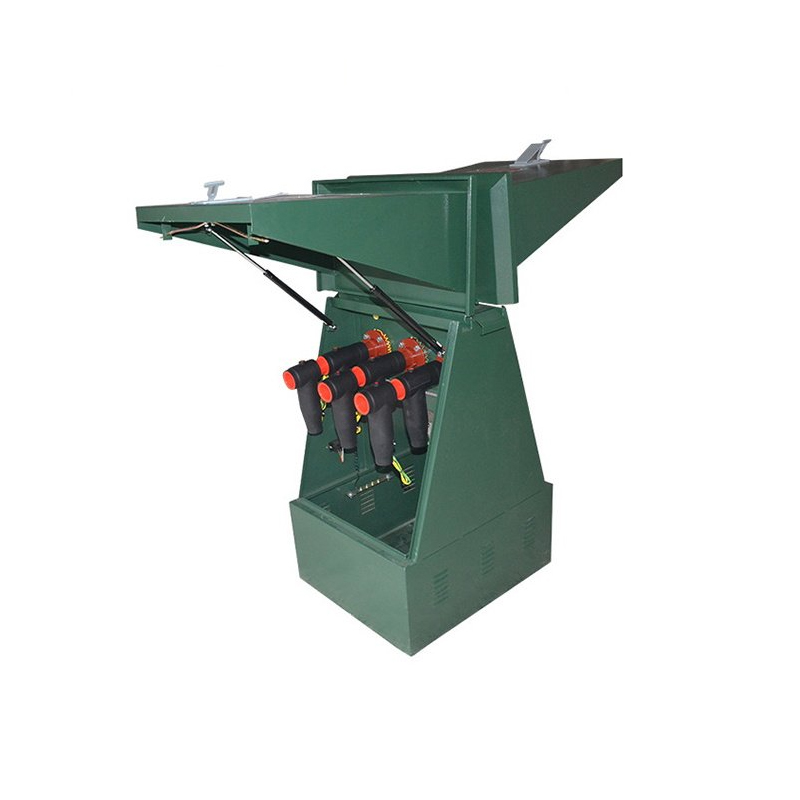

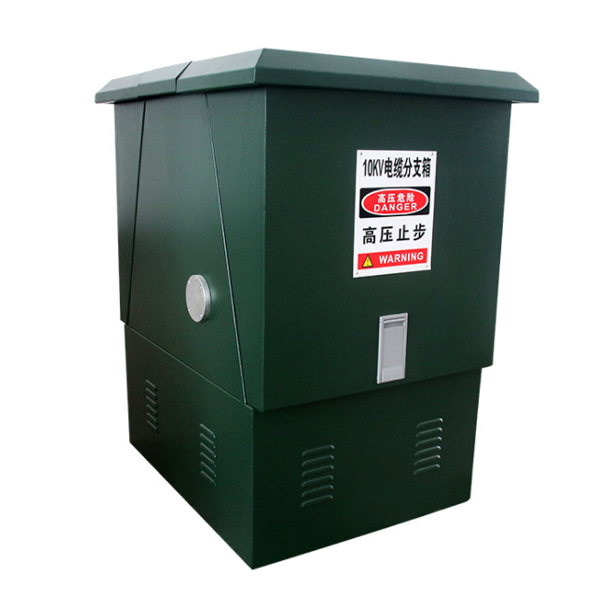

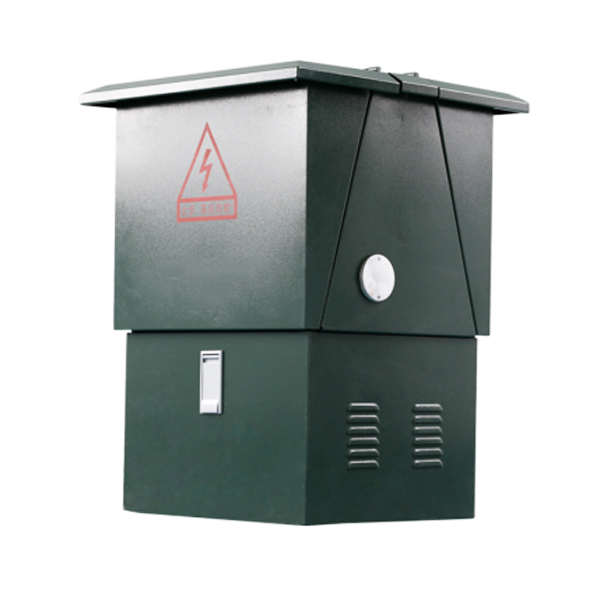

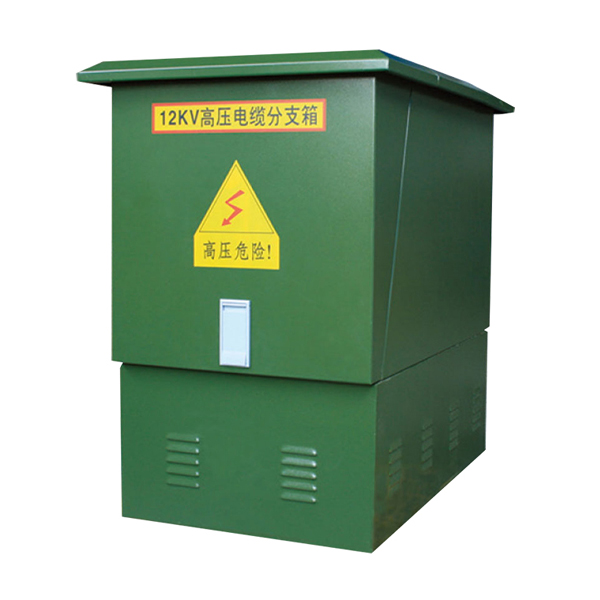

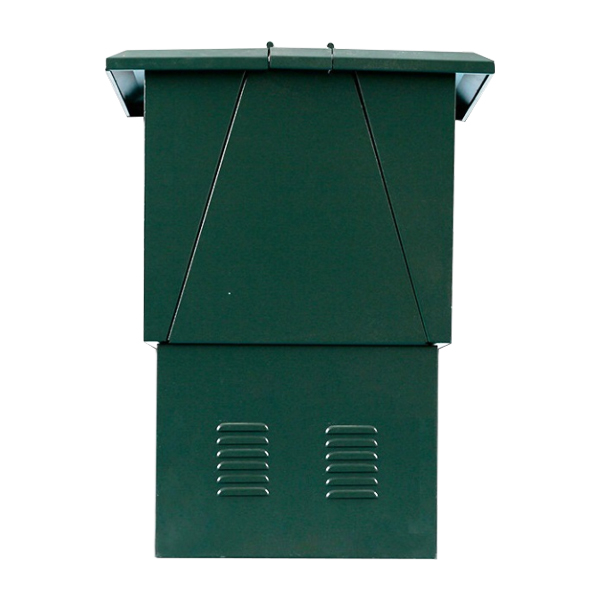

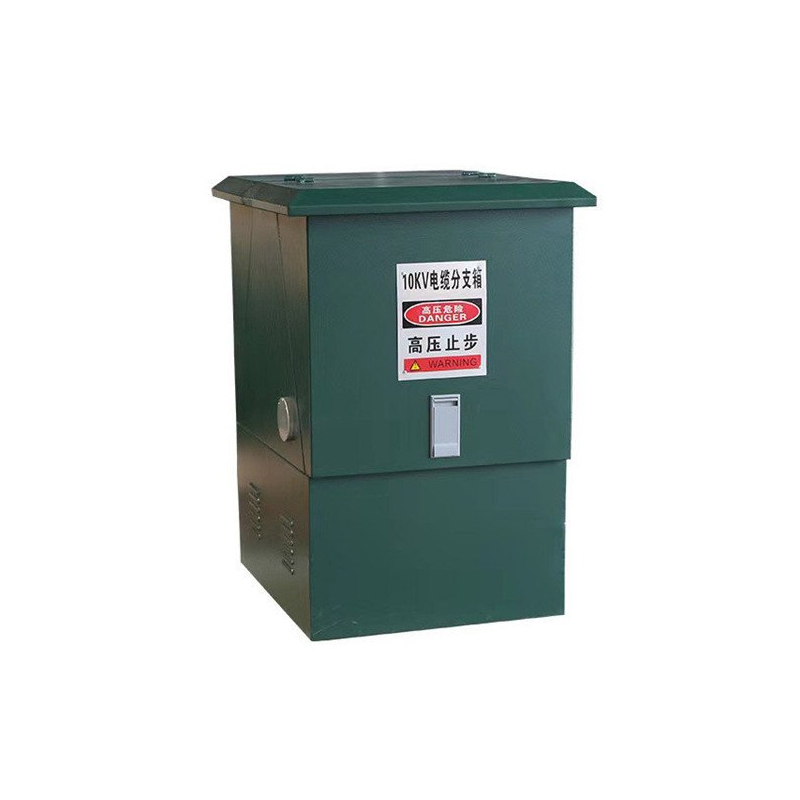

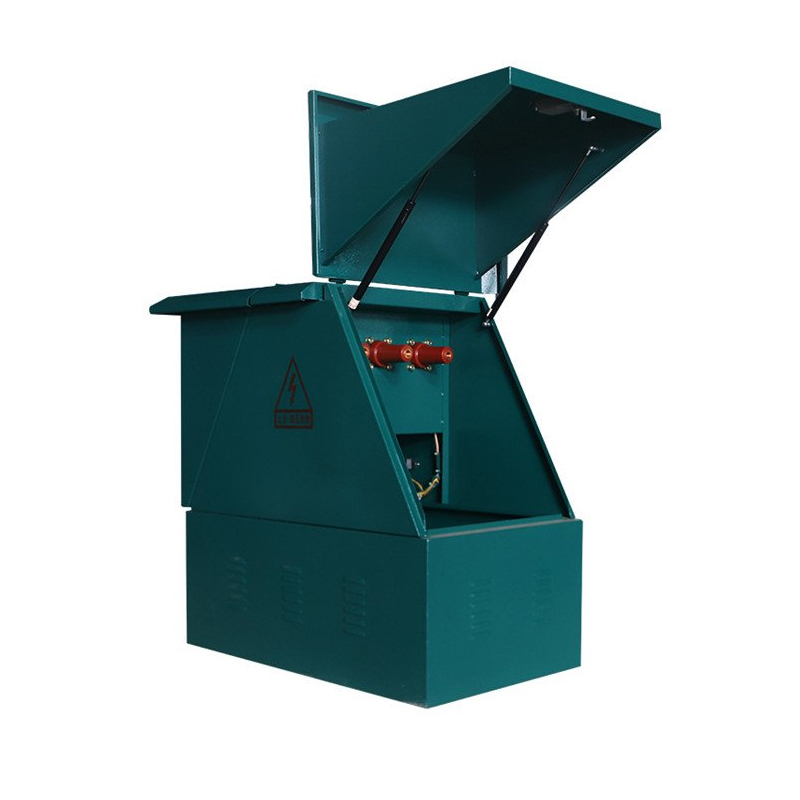

11KV 外部電気接続キャビネット ケーブル終端ボックス

Cotenleは、中国の現代都市配電ネットワーク機器の重要なサプライヤーです。Coteneleが製造する11KV屋外電気接続キャビネットケーブル終端箱は、完全絶縁、完全密閉、コンパクト構造の特徴を持ち、柔軟な構成と信頼性の高いケーブル接続技術により、ケーブルのタップと移行の問題を効率的かつ安全に解決します。このケーブル接続箱は、一般に、DIN47636規格に準拠した定格電流630Aのボルト接続ケーブルジョイントを採用しています。都市ネットワークの再構築や地中ケーブル電源供給に最適です。

モデルと意味

主な技術パラメータ

労働条件

1. 周囲温度: 最高温度は +40°C を超えず、最低温度は -30°C 以上です。

2. 風速：34m/s相当（風圧700Pa以下）。

3. 湿度: 日平均相対湿度 95% 以下、月平均相対湿度 95% 以下。

4. 耐震性および設置傾斜：水平加速度 0.4 m/s² 以下、垂直加速度 0.15 m/s² 以下。取り付けの傾斜は 3° 以下です。

5. 設置環境：周囲の空気が腐食性、可燃性のガス、水蒸気などにより著しく汚染されていないこと、設置場所に激しい振動がないこと。

注：本製品のご注文時の使用条件が上記仕様を超える場合には、弊社までご相談ください。

製品の利点

11KV 屋外電気接続キャビネットには以下の利点があります。

1. 完全絶縁および完全密閉: ケーブルジャンクションキャビネット内のすべての充電部分は厳密に絶縁されており (シリコンゴムの使用など)、露出した導体がないため、作業員の安全が確保されています。

2. 強力な環境適応性：ケーブル分岐ボックスのシェル構造は、防塵、湿気、浸水、腐食に強い設計を採用しており、屋外や浸水環境でも動作でき、真のメンテナンスフリーを実現します。

3. フレキシブル＆コンパクト構造：ケーブル分岐箱の高さを組み合わせることができ、入出線を最大8本まで収容できます。ケーブル分岐ボックスは、従来の配電キャビネットよりも占有面積がはるかに小さく、都市環境に美しく調和します。

4.経済的で信頼性の高い：このケーブル分岐ボックスは、メインフィーダーケーブルへの投資を削減でき、設置が簡単です。ケーブル分岐ボックスは障害インジケータと連携した後、障害を迅速に特定し、電源の信頼性を向上させることができます。

5.機能拡張可能：このケーブル分岐ボックスには、避雷器、電圧インジケータ、変圧器、RTU/FTU、各種センサーなどのさまざまな電気コンポーネントを装備して、配電の自動化やスマートグリッドのアップグレードをサポートできます。

12kvケーブル分岐箱の分類

12kV ケーブル分岐ボックスは、主に技術的なスタイルと機能によって分類されます。

1. アメリカンタイプのブランチボックス

• 特長：横型多方向バスバー、片開き、コンパクト構造です。
• 接続方式：主回路600Aねじ込みボルト接続。分岐回路用の 200A プラグイン接続 (ホットスワップ可能)。
• 利点: 幅が狭く、組み合わせが柔軟で、負荷スイッチングに分岐コネクタを使用できます。

2. ヨーロピアンタイプ分岐ボックス

• 特長：バスバーとして貫通ブッシュを使用、両側ドア開口部、すっきりとしたケーブル配置。
• 接続方法：一般的に630Aボルト固定ケーブルコネクタを使用します。
• 利点: ケーブルの配線が明確で、3 芯ケーブルの大きなスパンを必要としません。

3. 開閉装置式分岐箱（リングネットワークタイプ）

• 特長： 遮断容量を備えたSF6負荷遮断スイッチまたはサーキットブレーカを内蔵しています。
• 機能: 回線の切り替え、リングネットワークの電源供給、またはメンテナンスのためのセクションの分離を可能にします。
• メリット：リング本体の一部の機能を低コストで統合。従来のブランチ ボックスからスマート グリッドへのアップグレード パスを表します。

選択メモ: 主流の高品質製品はケーブル コネクタの主材料としてシリコーン ゴムを使用しており、初期の熱収縮材料や EPDM 材料と比較してはるかに優れた絶縁シールと耐老化性を備えています。

選択ガイドライン:

1. 環境要因: ケーブル分岐ボックスを浸水しやすい場所や低地に設置する必要がある場合は、IP67 以上の保護レベルを持つ完全密閉型の浸水保護構造 (埋設型など) を選択する必要があります。

2. メンテナンスの必要性: 非常にコンパクトでメンテナンスが必要ない場合は、米国製プラグイン ケーブル分岐ボックスの使用をお勧めします。ただし、配線の明瞭さに対する高い要件がある 3 芯の大きな断面積のケーブルの場合は、ヨーロッパ スタイルのケーブル分岐ボックスを使用することをお勧めします。

3. ネットワーク機能: 障害分離が必要なリング ネットワーク アプリケーション シナリオの場合は、スイッチ機器タイプの配電ボックスを選択する必要があります。

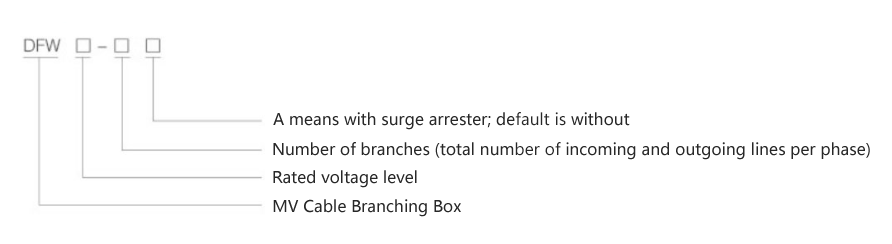

注文番号表示：

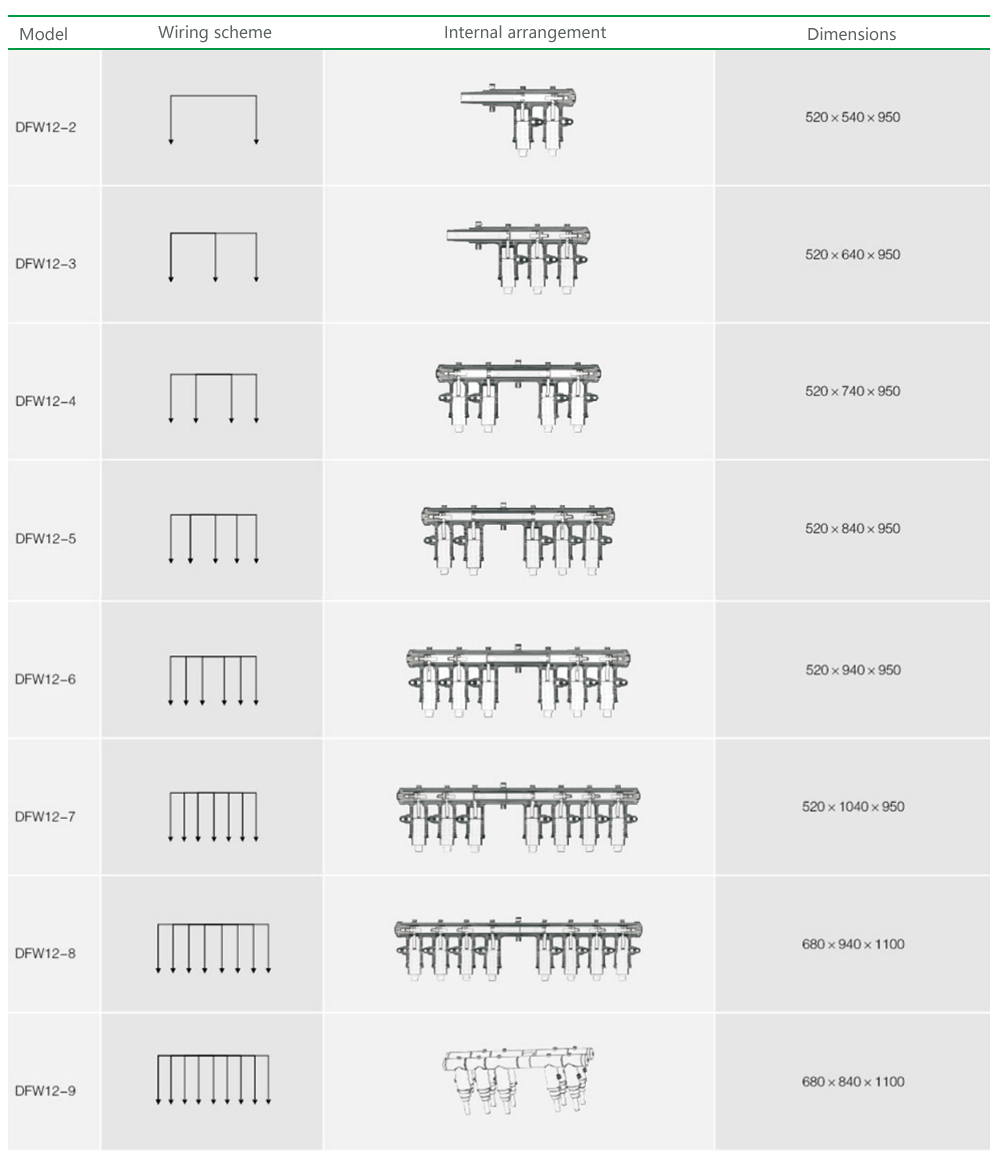

12 kv 欧州ケーブル接続箱の内部配電図

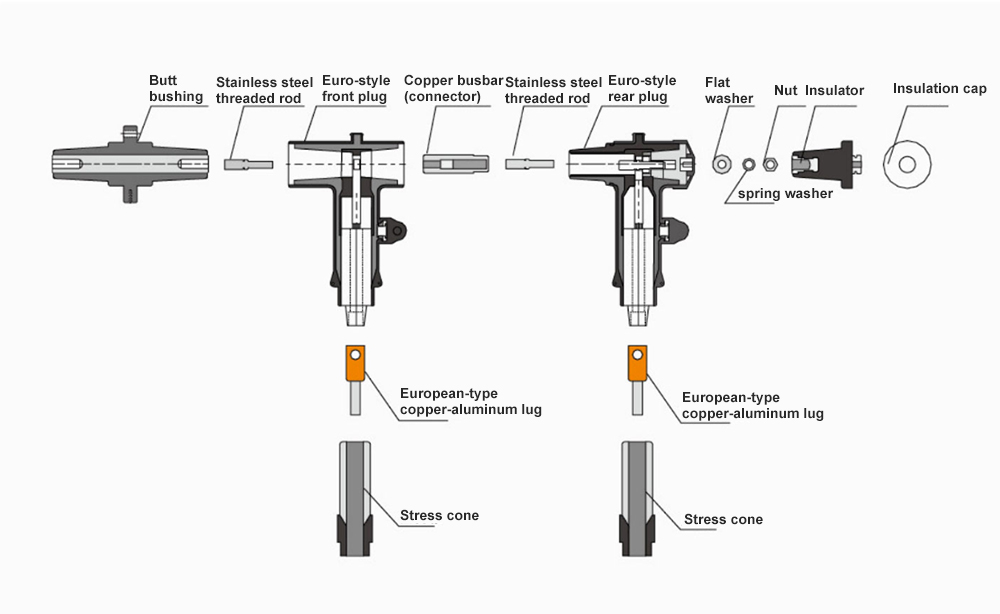

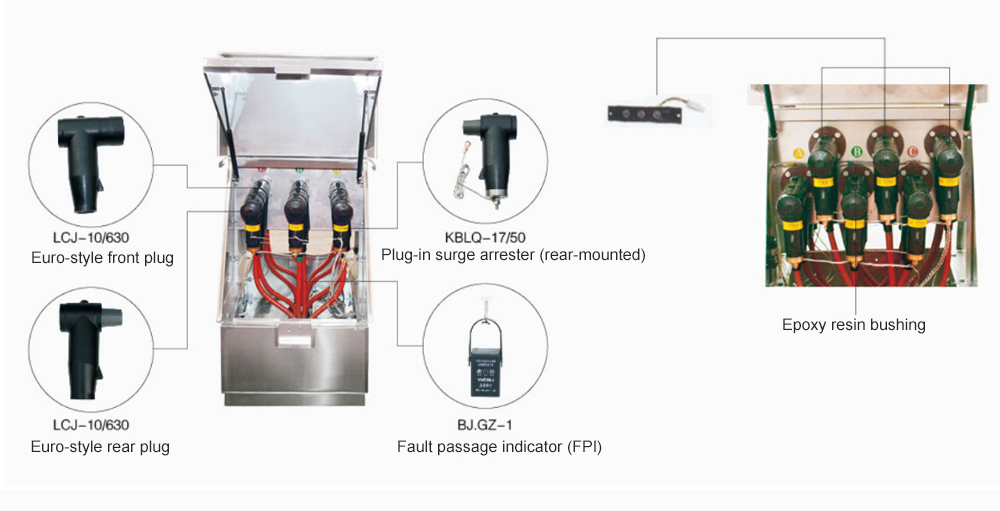

12kv 欧州ケーブル接続箱ジョイントの概略図:

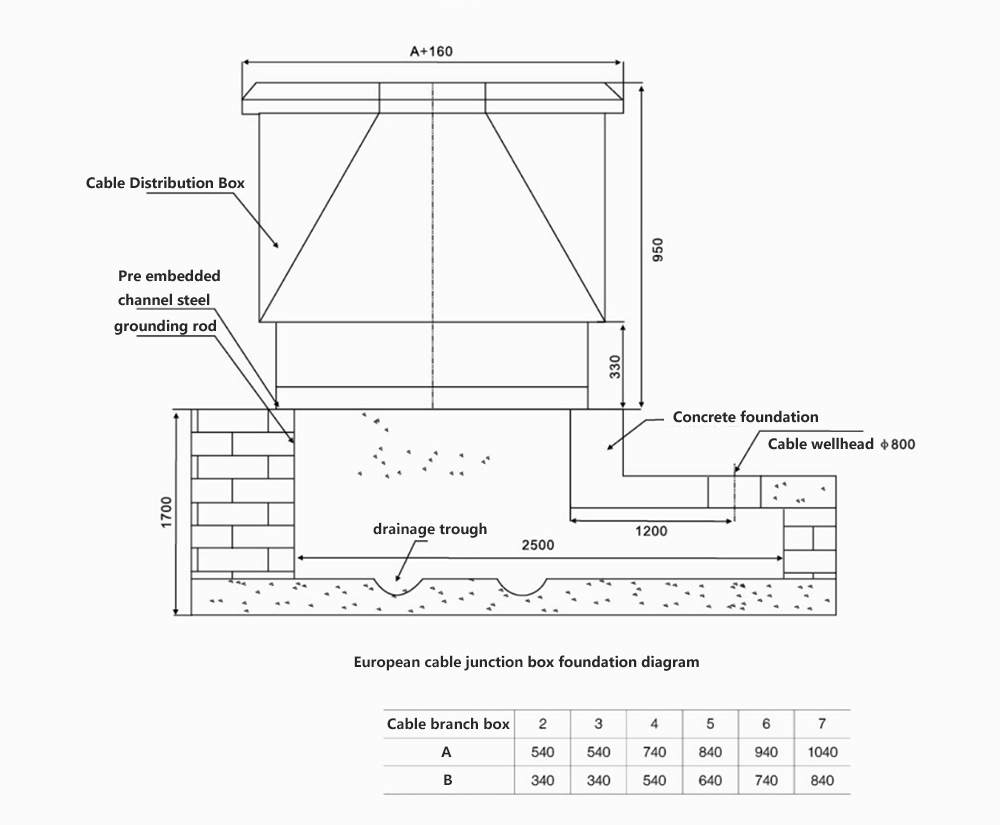

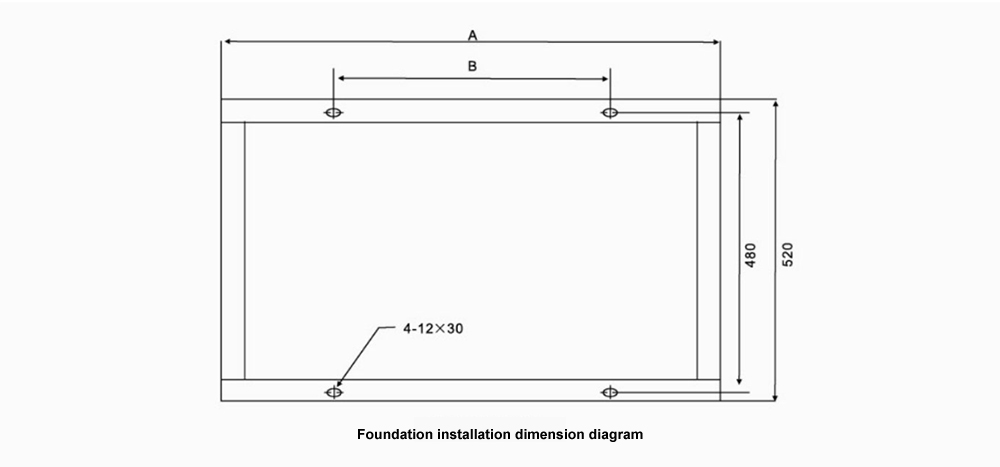

12KV 欧州ケーブル接続箱基礎図
