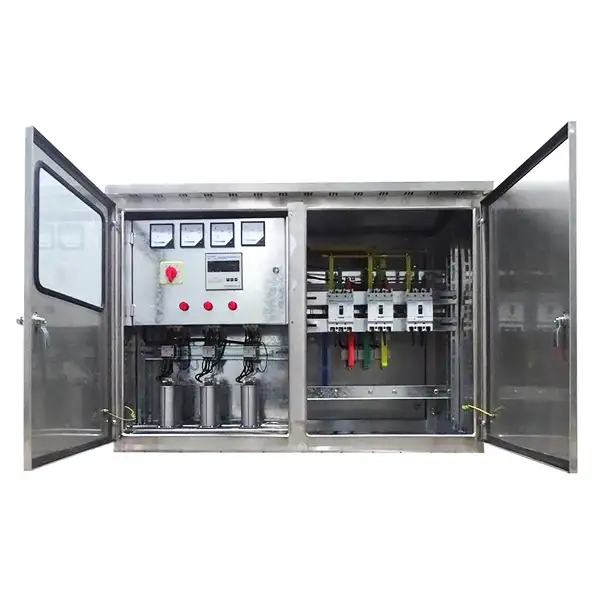

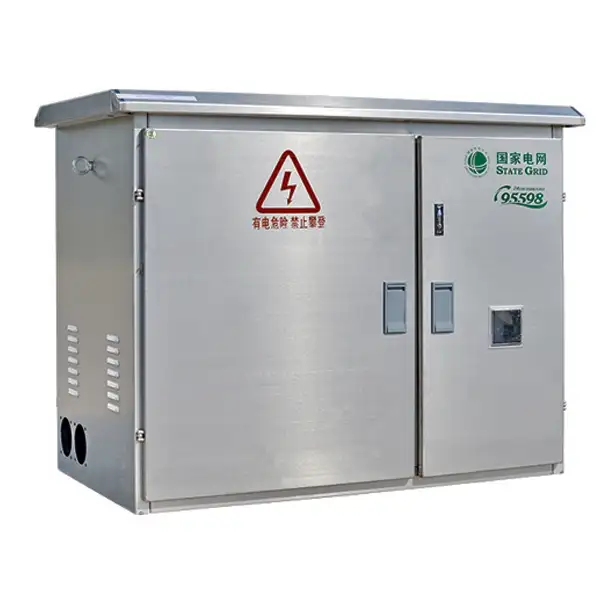

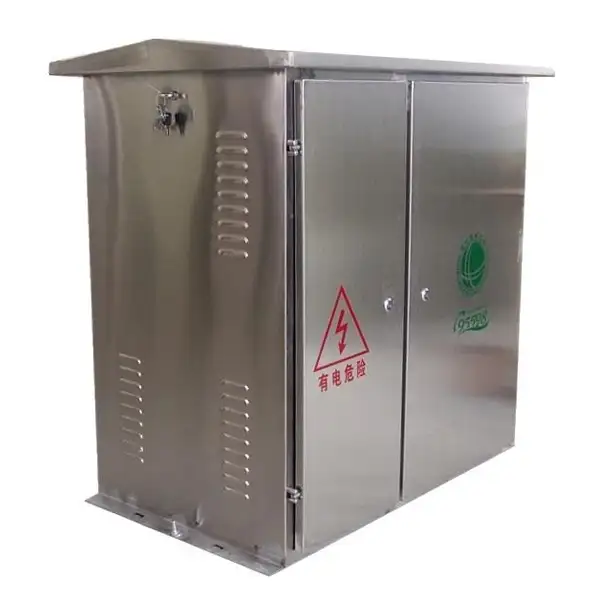

JP 低電圧配電箱 LV 開閉装置

Cotenel JP 低電圧配電ボックス LV スイッチギアは、配電、制御、保護、無効電力補償、エネルギー計測などの複数の機能を組み合わせており、ご要望に応じてオプションの漏電保護モジュールも利用できます。 JP シリーズの低電圧統合配電ボックスは、静電粉体塗装仕上げの高品質 201 または 304 ステンレス鋼で製造されています。この配電ボックスは耐候性があり、視覚的なまぶしさを軽減します。一方、フォームドアパネルはしっかりしていて耐久性があり、長期間その形状を変えることができません。 JP シリーズの低電圧配電ボックスに装備された南京錠は、不正行為防止のセキュリティを強化し、標準の側面に取り付けられたリフティング リングにより、現場での設置と取り扱いが簡素化されます。この低電圧配電ボックスは、定格電圧が 0.4kV 未満の 50Hz AC システムに非常に適しており、GB7251.1-1997 および ISO9001 規格に準拠しています。 JP 低電圧配電ボックスは設置面積がコンパクトで、設置が簡単で、メンテナンスコストが低いため、高い保護レベルと信頼性の高い長期パフォーマンスが必要な屋外または田舎の環境に最適です。最新の低電圧配電ネットワークに最適な選択肢です。

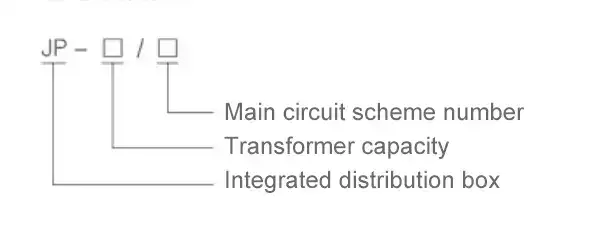

モジュールと意味

主な技術パラメータ

労働条件

1. 環境温度:-25℃+40℃;

2. 空気の相対湿度:日平均90%以下、月平均90%以下

3. 高度:2000メートルを超えないこと。

4. 激しい振動や衝撃、腐食性ガスのない場所に設置してください。

JP 低圧配電箱 LV 開閉装置とは何ですか?

JP シリーズ低圧統合配電ボックスの核心は構造的な「統合」であり、配電エリア全体に必要なすべての機能モジュールを頑丈なシェルに統合します。

1. 配電:JP 低圧配電ボックスは、変圧器から出力された電気エネルギーをさまざまな分岐回路に安全かつ確実に配電できます。

2. エネルギー計測:JP の低圧配電箱は、内蔵の計量室と変流器を通じて消費電力を正確に測定でき、通常は改ざん防止機能を備えています。

3.保護機能:この JP 配電ボックスは、過負荷、短絡、漏電、過電圧、不足電圧、欠相、サージ保護を提供し、電気的安全性を確保します。制御および無効電力補償。

4. 無効電力補償:JP シリーズ低圧統合配電箱の無効電力補償機能は、JP キャビネットの主要な利点の 1 つであり、系統負荷に応じてコンデンサ バンクを自動的に切り替えて無効電力を補償し、力率を大幅に改善し (最大 0.95)、ライン損失を削減し、電圧品質を向上させることができます。

5. 内部構造と特性

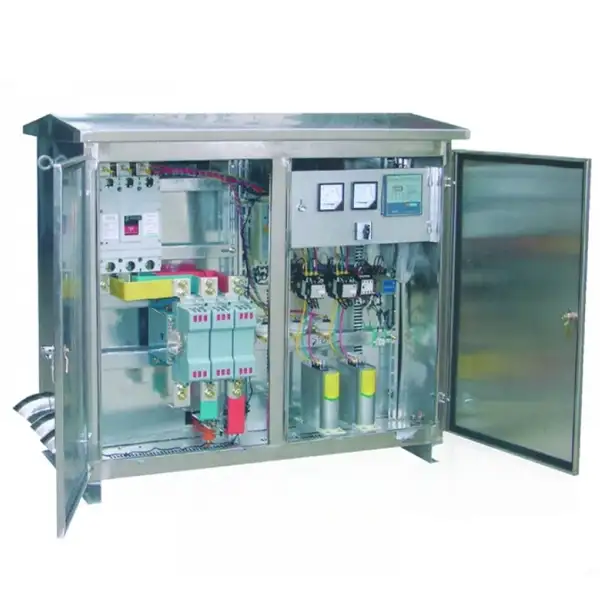

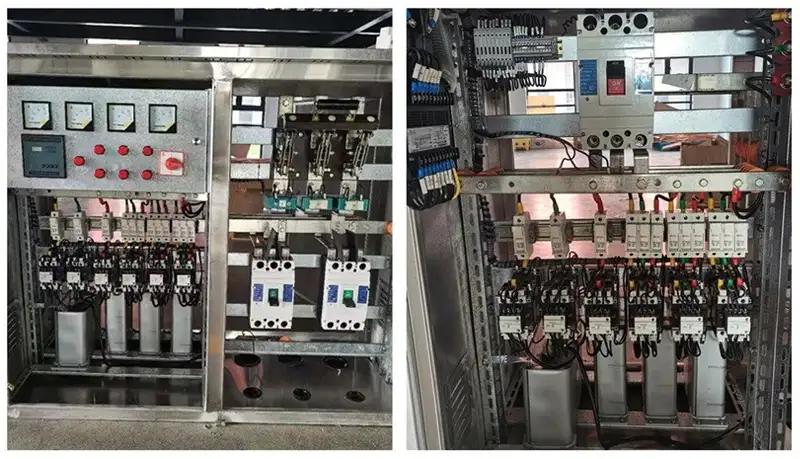

JP 低電圧配電ボックスは、明確な機能ゾーニングが特徴で、通常は計量コンパートメント、受電線コンパートメント、フィーダ開閉器コンパートメント、および無効電力補償コンパートメントに分かれています。この構造により、設置、点検、メンテナンスが非常に容易になります。 JP 配電ボックスは屋外環境専用です。そのエンクロージャは通常、高品質のスチールまたはステンレス鋼で作られており、一般的な保護レベルは IP44 (一部のモデルは IP65 に達する可能性があります) で、雨水、ほこり、電磁干渉に効果的に耐えることができます。キャビネットには、ケーブルの出入り口用の専用の防水ベンドも付いています。インテリジェンスの面では、新世代の JP キャビネットがスマート グリッドの「末梢神経」として機能します。データ収集、リモート通信 (GPRS/光ファイバー)、負荷監視のための内部モジュールが統合されています。これらのモジュールにより、電力制御センターはリモート テレメトリ、リモート シグナリング、リモート コントロール、およびリモート調整 (「4 つのリモート」機能) を実行できるようになり、インテリジェントなグリッド管理が実現されます。

JPパネルの代表的な適用範囲

1. 農村部のグリッド改修：JP キャビネットはもともと地方の電力環境向けに設計されました。たとえば、北部の郡の農村部の送電網改修プロジェクトでは、古い機器を新しい JP キャビネットに一律に交換したところ、配電エリアの力率が 0.75 から 0.95 以上に増加し、平均送電線損失率が 3 ～ 5 パーセントポイント減少し、低電圧トリップ事故の発生率が 60% 以上減少し、電源の信頼性と安全性が大幅に向上しました。

2.都市の古いコミュニティのリノベーション：増加する電力負荷に圧倒されている都市部の老朽化した配電設備に対して、無効電力補償とインテリジェントな監視機能を統合したJPキャビネットを導入することで、新たな容量を追加することなく電源容量を約20%増加させることができ、同時に電圧不安定の問題も効果的に解決できます。

3. 工業および鉱業企業および商業施設:工場や街路灯、住宅街などにおいて、JPキャビネットは基本的な配電を行うだけでなく、無効電力補償機能により基本電力料金を大幅に節約できます。

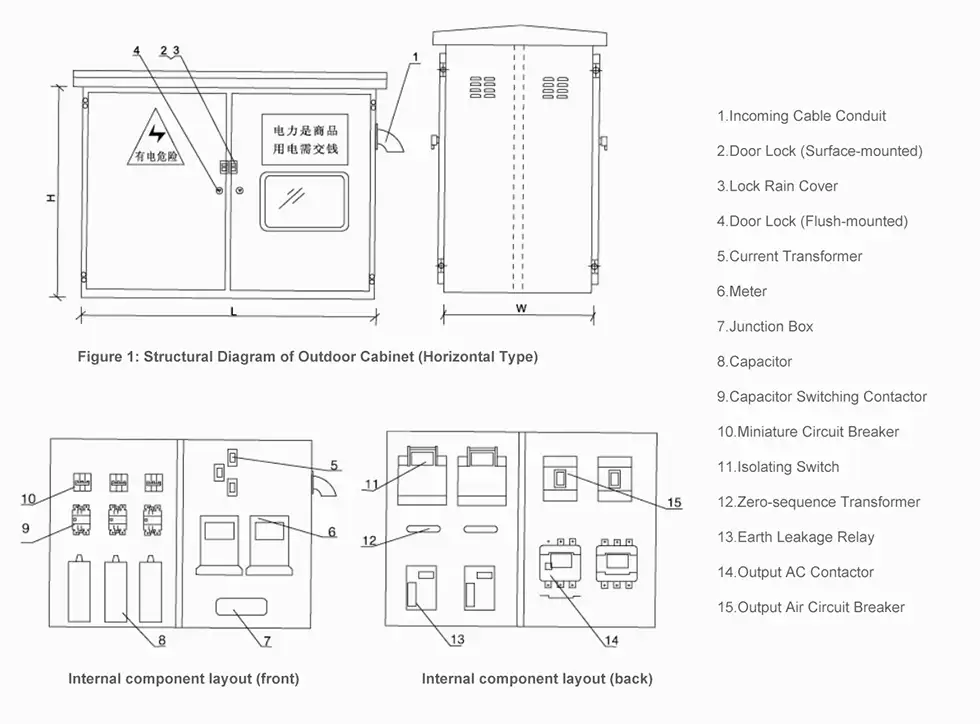

ボックスの構造と寸法の概略図

横型ボックスの寸法

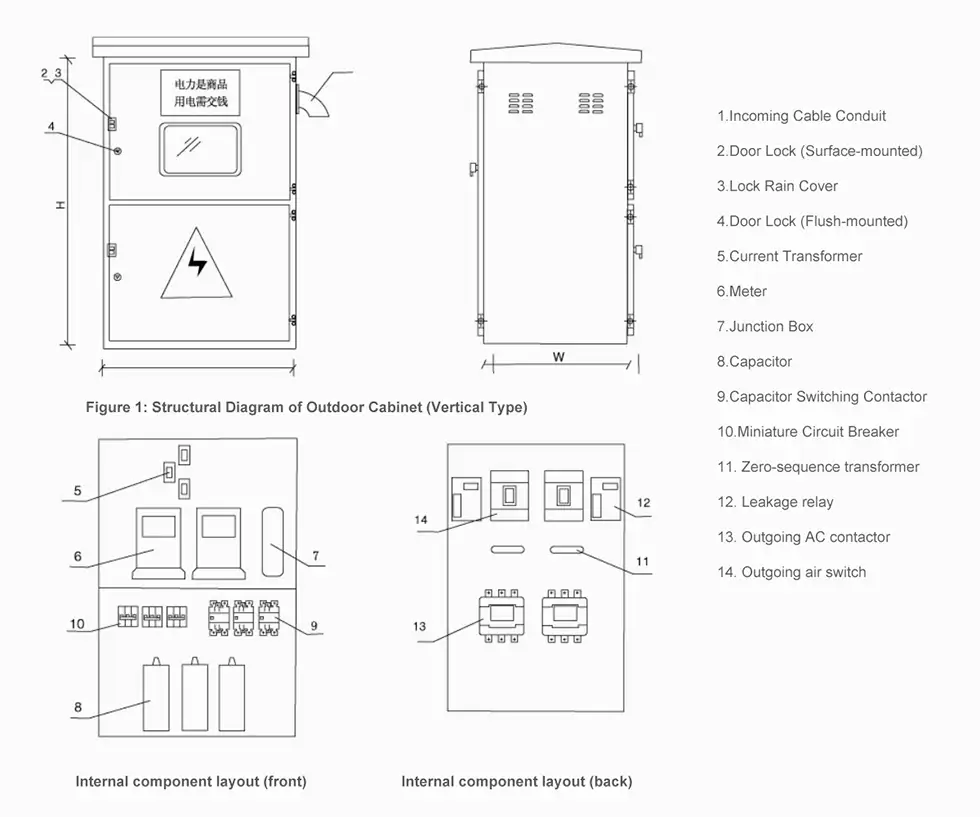

縦型ボックス外形寸法

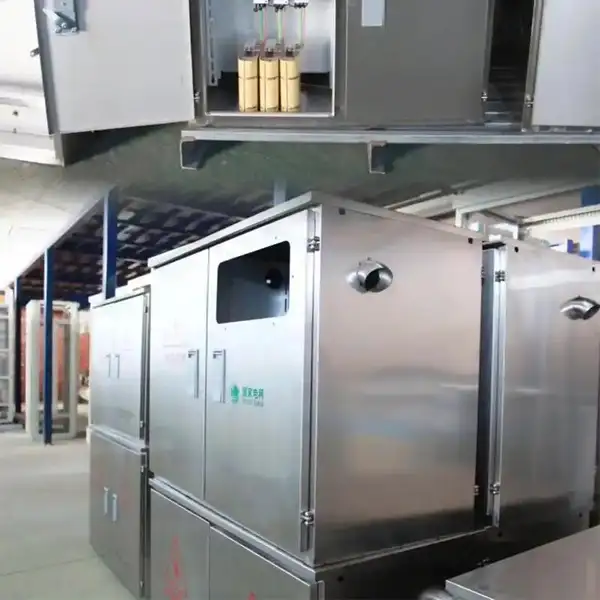

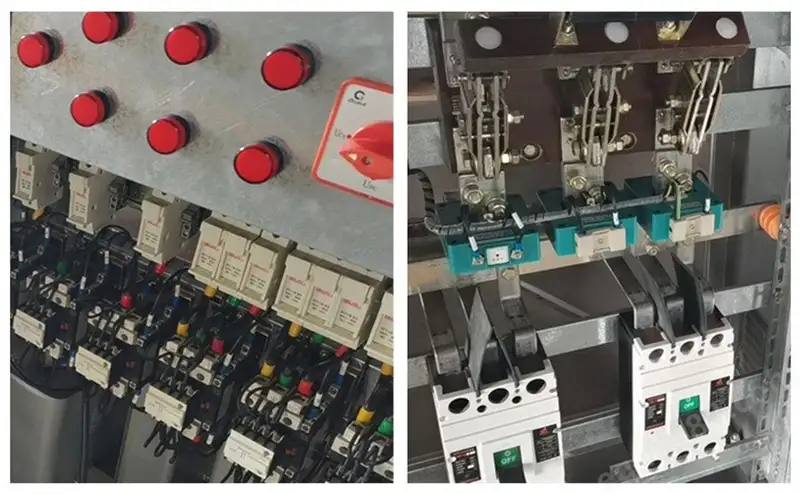

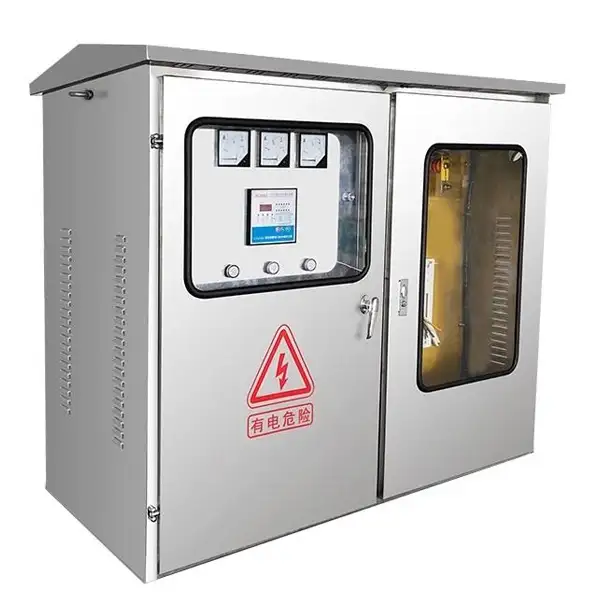

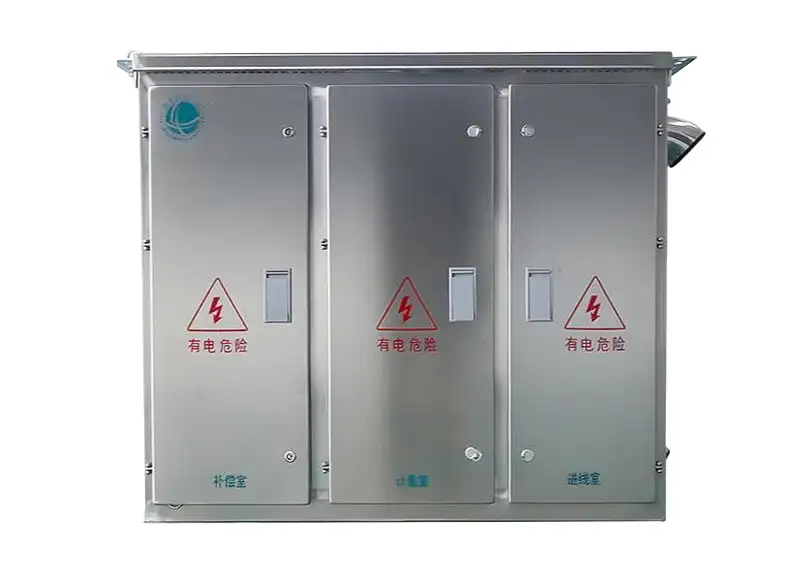

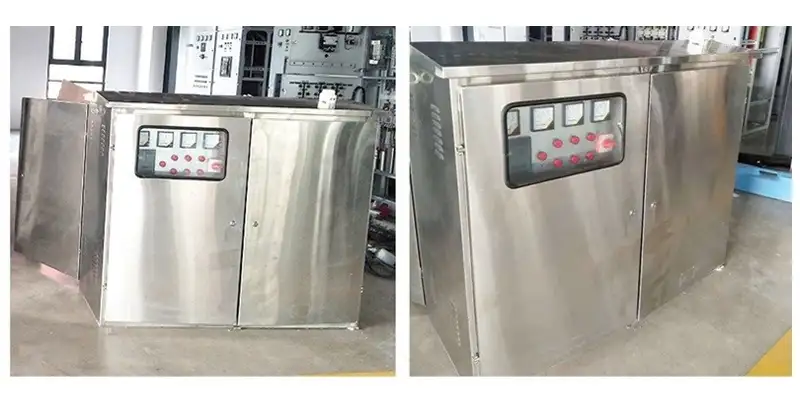

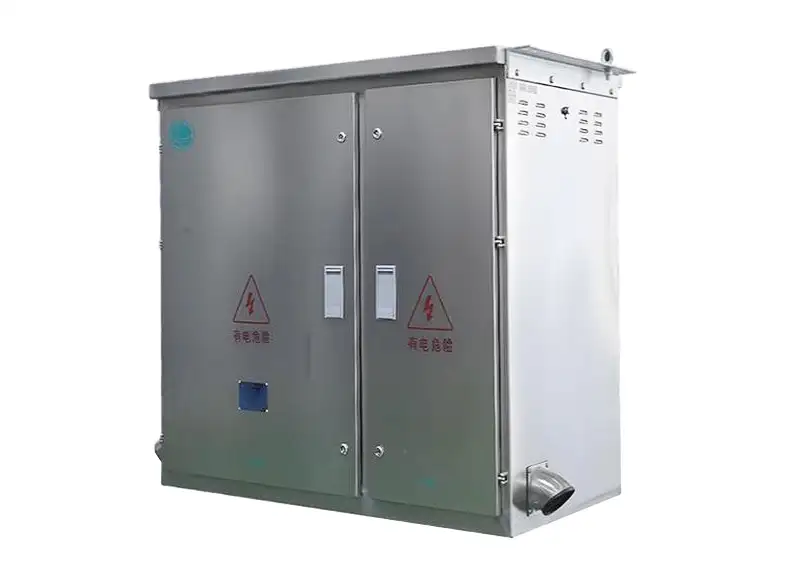

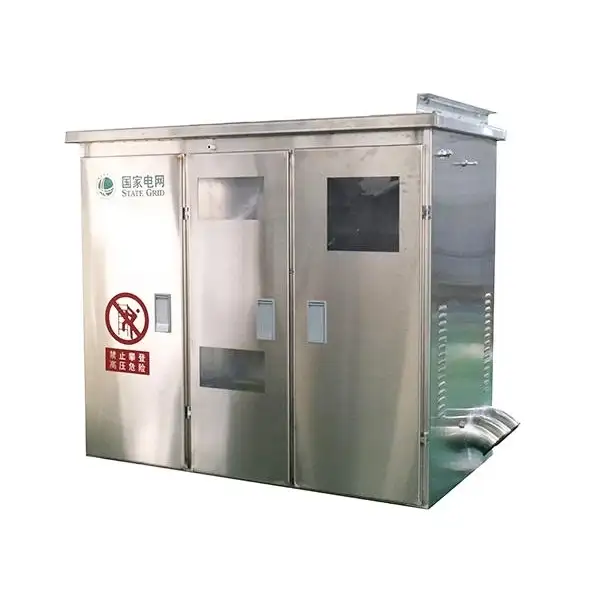

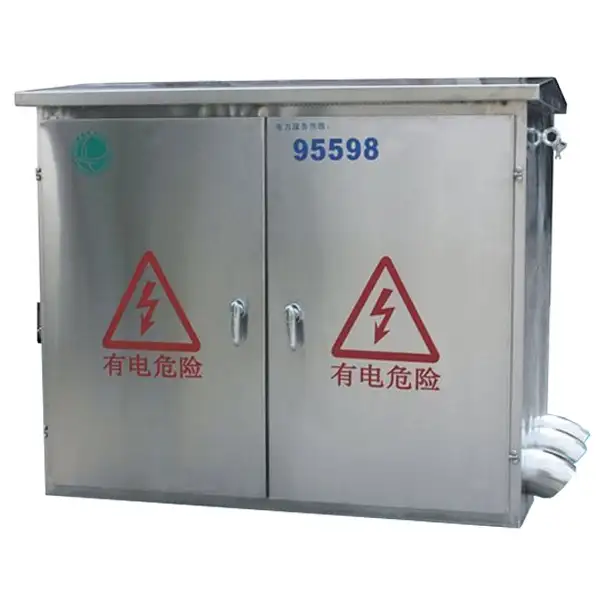

製品ショー
