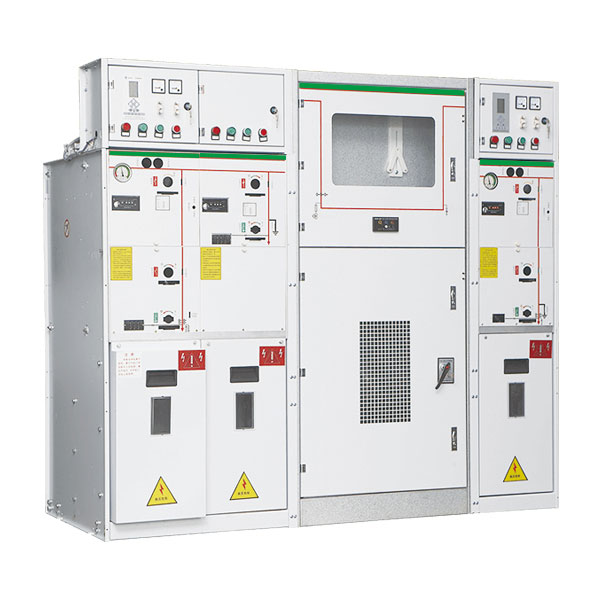

12KV環境に優しいガス絶縁開閉装置

環境に優しい開閉装置の市場シェアが世界的に拡大し続ける中、Cotenele は電力業界における 12KV 環境に優しいガス絶縁開閉装置の重要なサプライヤーの 1 つとなっています。

12kV 環境に優しいガス絶縁開閉装置とは、電気エネルギーの受電および配電用に定格電圧 12 kV の電力システムで使用される金属密閉開閉装置を指します。絶縁および消弧媒体は主に SF₆ (強力な温室効果ガスである六フッ化硫黄) ではありません。 代わりに、乾燥空気、窒素、環境に優しい混合ガス、固体絶縁材などの技術を採用し、温室効果ガスの排出や環境汚染の削減または排除を目指しています。当社の環境に優しいガス絶縁開閉装置は、IEC 62271、(EU) 2024/573、IEEE/ANSI C37.20、UL/NEMA 規格などの関連国際規格を満たしています。

なぜ環境に優しいのか？

核となる「環境への優しさ」は次の点に反映されています。

• 環境に優しい絶縁媒体：Sf6フリー。スイッチ、バスバーなどの主要部品は、乾燥空気やN2などの環境に優しいガスが充填されたステンレス製ガスタンクに密閉されています。真空遮断器は短絡遮断を処理します。地球温暖化係数 (GWP) がゼロに近い乾燥空気または窒素。ガスはライフサイクルの終わりに、特別な回収を行わずに直接大気中に放出される可能性があります。
• リサイクル可能な材料: 製品の耐用年数が終了したときに材料の 90% 以上がリサイクルできるため、資源の無駄や環境汚染を削減できます。
• 低炭素動作: 一部のモデルは、最適化された設計と自然対流冷却 (ファンレス動作) によってエネルギー消費を削減します。

労働条件

1. 周囲温度: 最高 +40 °C、最低 -50 °C

2. 相対空気湿度: 日平均 95% 以下、月平均 90% 以下

3. 標高 ≤1500 m (標準空気圧下)

4. 震度8以下

5. 火災、爆発、重度の汚染、化学的腐食、激しい振動のない場所

特別な条件：

• 通常の動作条件とは異なる特別な動作条件については、メーカーとエンドユーザーの間で合意に達する必要があります。非常に過酷な動作環境が関係する場合は、メーカーおよびサプライヤーとの相談が必須です。
• 電気機器が標高 2000 m を超える場所に設置される場合は、製造中にエンクロージャ構造を調整できるように特別な表示が提供されなければなりません。

主な技術パラメータ

環境に優しい開閉装置/RMUの構造?

12kV 環境に優しい開閉装置は通常、モジュール設計を採用しており、機能ユニットを柔軟に組み合わせて、共通のガスタンクに密閉することも、個別に密閉することもできます。構造は上部分離または下部分離で配置できます。主要コンポーネントは次のセクションに分かれています。

コンパートメント

1. ガス絶縁室 : 開閉装置のコア密閉室で、乾燥空気または窒素が充填されています。すべての主要な活電部分 (バスバー、スイッチ、接続) は完全に密閉されており、外部環境の影響を受けず、IP67 保護等級を達成しています。

2. 機構コンパートメント : ガス絶縁コンパートメントの外側に位置し、ローカルおよびリモート操作用の操作機構および二次コンポーネントを収容します。

ケーブル コンパートメント: ケーブル コンパートメントの主な機能は、入力ケーブルと出力ケーブルを接続するために使用され、通常は開閉装置の底部に位置し、観察窓、照明装置、安全のための機械的インターロック装置が装備されています。

3. 低圧コンパートメント (計器ボックス): 低圧コンパートメント (計器ボックス) は通常、開閉装置の上部に位置し、主に保護リレー、インテリジェント監視モジュール、エネルギー メーターなどの二次機器を設置するために使用されます。

4. 圧力逃がしチャネル:圧力逃がしチャネルはガス絶縁チャンバーの片側にあり、破裂板が装備されており、極端な障害状況でも圧力を安全に解放して、オペレーターと機器の安全を確保します。

主要な内部コンポーネント:

1. 真空遮断器 : サーキットブレーカーまたは負荷遮断スイッチの消弧コア。高真空でアークを消滅させるため、長寿命、メンテナンス不要の動作、高い遮断容量が得られます。

2. 3 位置断路器:閉位置、絶縁位置、および接地位置を統合します。多くの場合、回路の切り替えと安全な絶縁のために真空スイッチと組み合わせられます。上部絶縁と下部絶縁の違いは、ブレーカーに対する相対的な位置にあります。

3. メインバスバー:電気エネルギーを収集および分配するための導体。側面または上部の延長接続により、開閉装置ユニット間の柔軟な組み合わせと拡張が可能になります。

4. 操作機構：スイッチ開閉のための動力を供給し、完全な「5 つの防止」メカニカルインターロックシステムを組み込んでいます。

5. インテリジェントな監視および保護デバイス : ガス監視装置、電圧存在インジケーター、電流/電圧センサー、マイクロプロセッサーベースの統合保護リレー、および配電の自動化とリモート制御をサポートするスマートオンライン監視ソリューション (密度リレー、圧力計、温度、水分監視) が含まれます。

6. その他のコンポーネント : ケーブル端末、避雷器、計器用変圧器など。

分類

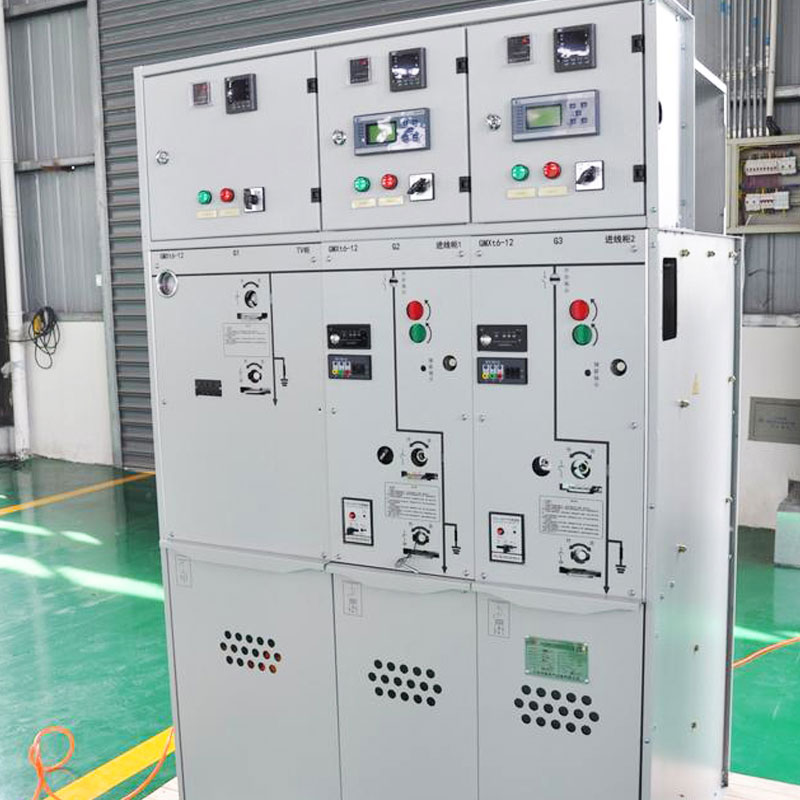

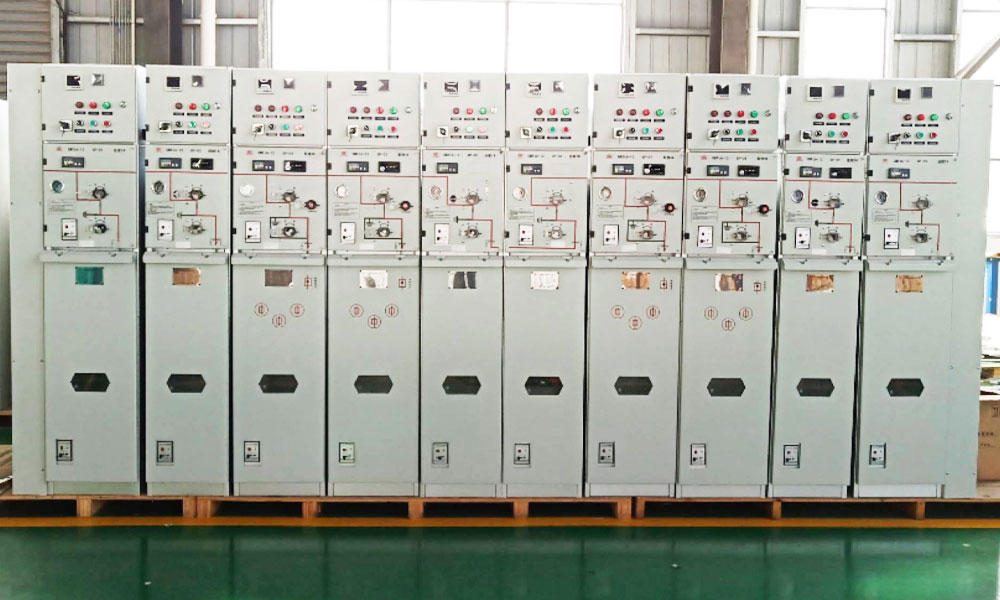

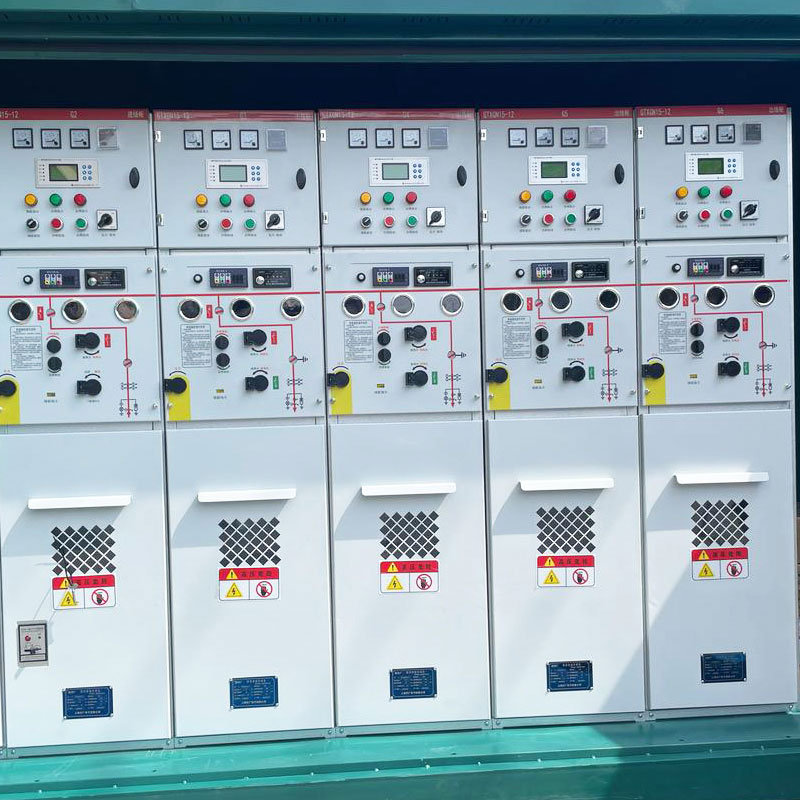

私たちのワークショップ

製品の主な利点

1. グリーンで環境に優しい

断熱材のGWPはゼロまたはゼロに近い。完全にSF₆フリーで、温室効果ガスの排出もありません。高い材料リサイクル性。

2. 安全・安心

完全に絶縁および密閉された通電部は外部環境の影響を受けません。ゼロゲージ圧力でも絶縁要件を満たします。高い保護等級 (ガスタンクは IP67)。完全五防止連動。

3. コンパクトな構造

同仕様の SF₆ 開閉装置と同等の体積 (幅は 460 mm、420 ​​mm など)。設置面積が小さい。壁に取り付けることができるため、変電所のスペースを大幅に節約できます。

4. メンテナンスフリーまたはメンテナンスの負担が少ない

真空遮断器の長寿命 (例: 10,000 回の機械的操作)。 HV 絶縁部品は劣化しにくい。主要コンポーネントは定期的なメンテナンスを必要としません。運用コストの削減。

5. 強い環境適応力

高地、極寒、湿気、汚染、沿岸の塩霧、強い砂嵐などの過酷な条件下でも安定した動作。

6. 高い知能レベル

ガス圧力、温度、湿度、電流、電圧のオンライン監視と早期警告をサポートします。物流自動化とIoT機能を統合。

7. 柔軟な拡張性

モジュラー設計により、側面拡張、上部拡張、共通のガスタンク、または個別のガスタンクがサポートされます。現場での組み立てと接続が便利です。

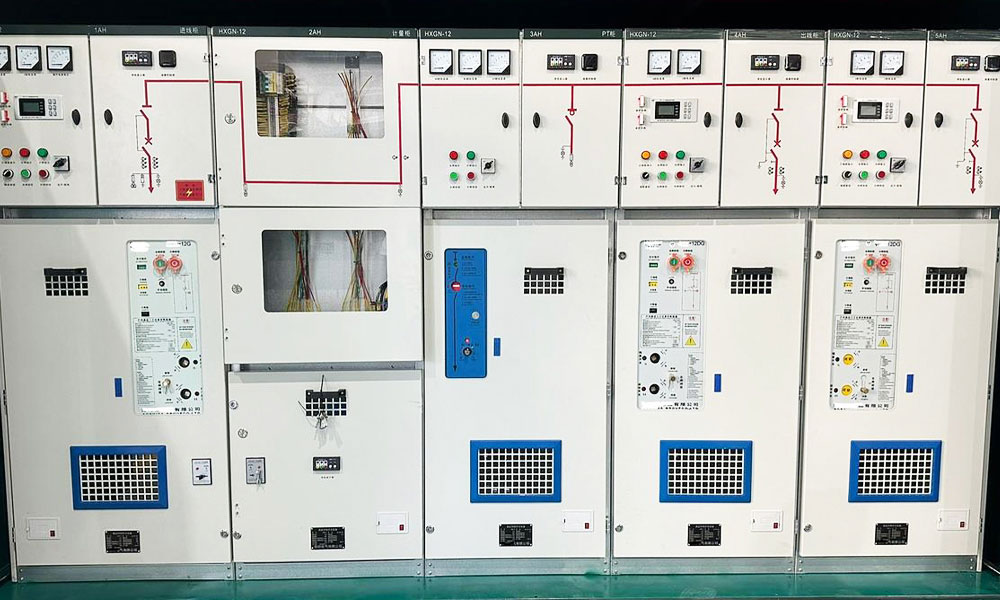

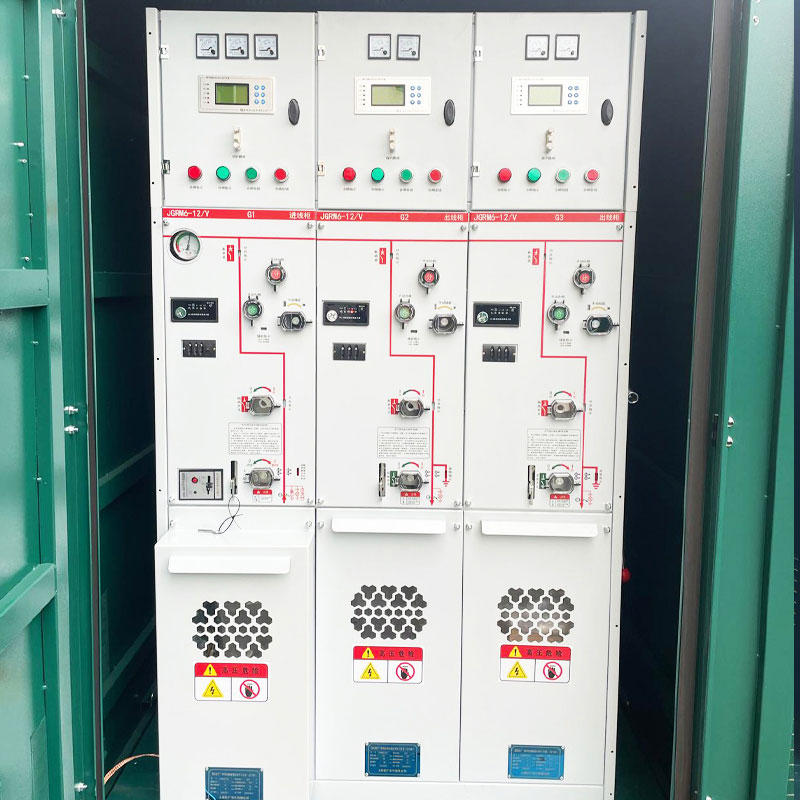

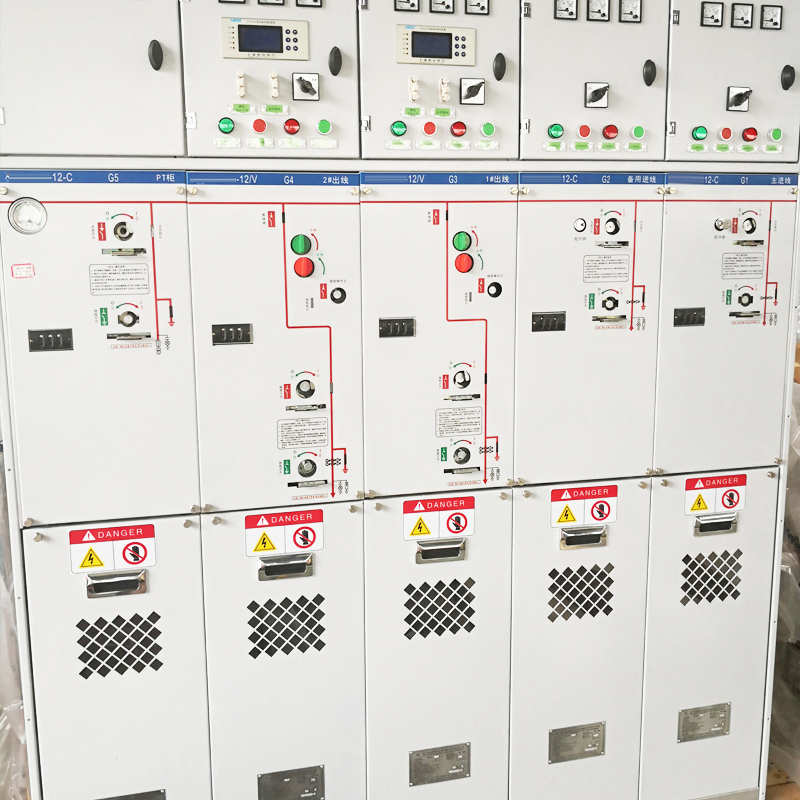

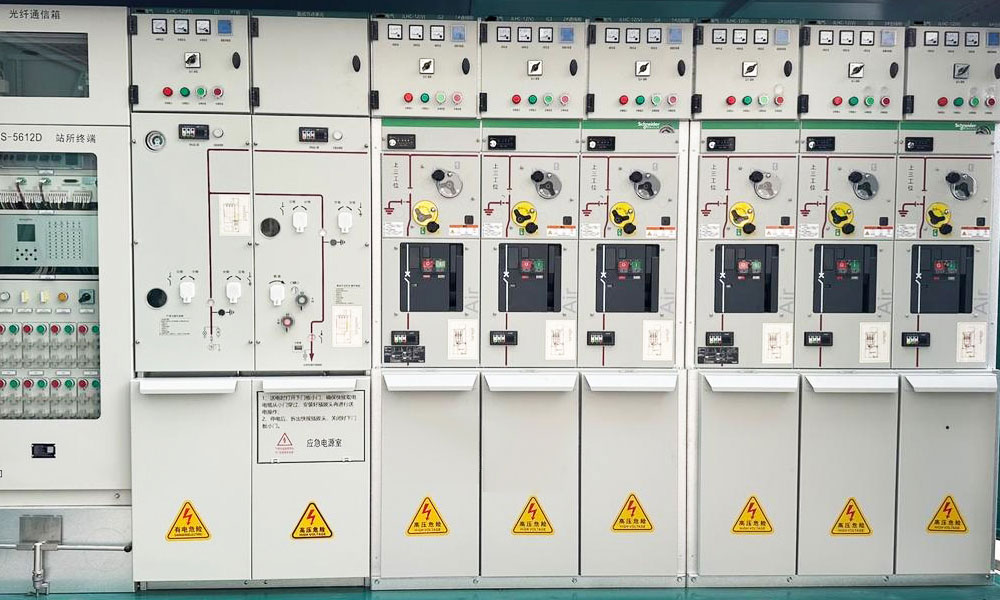

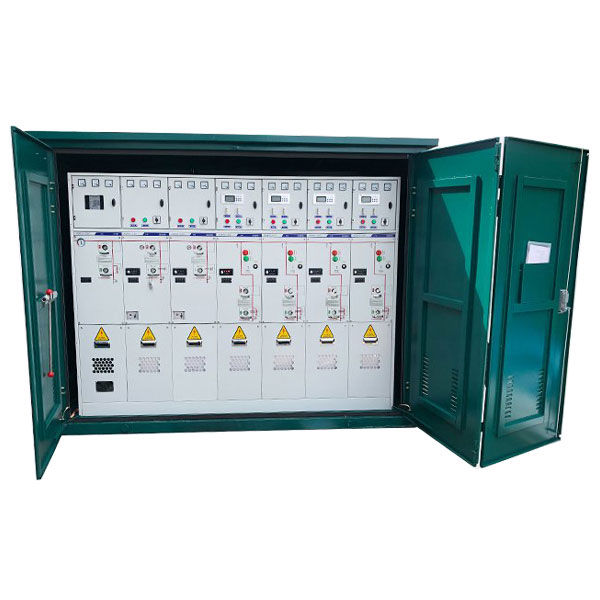

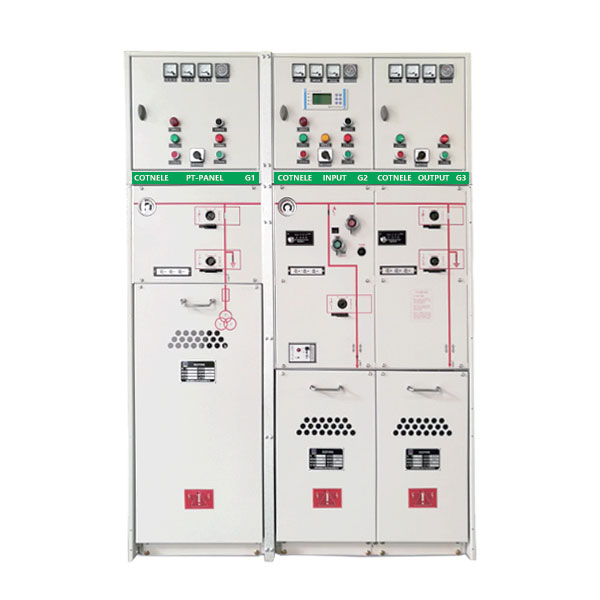

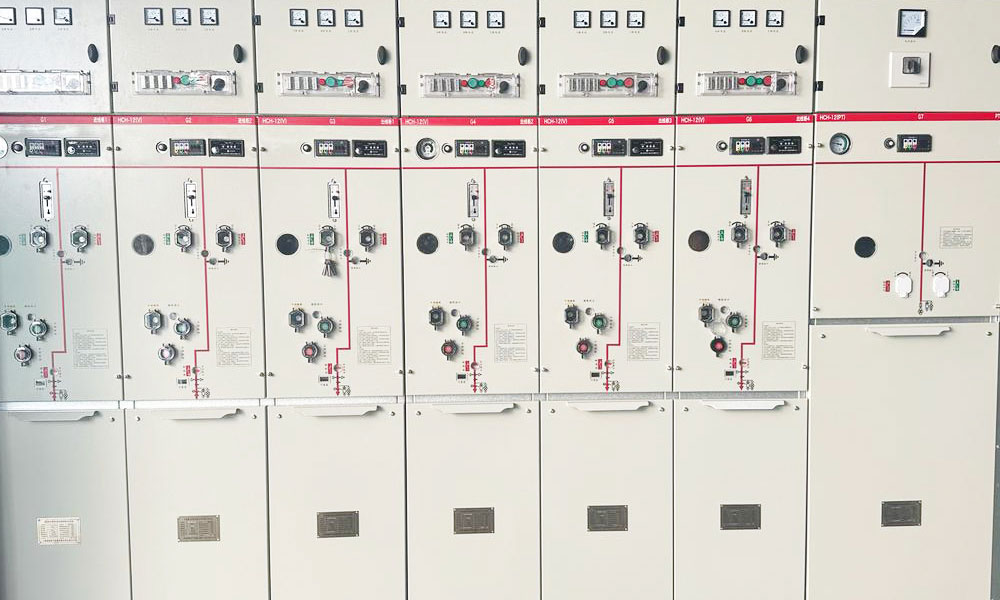

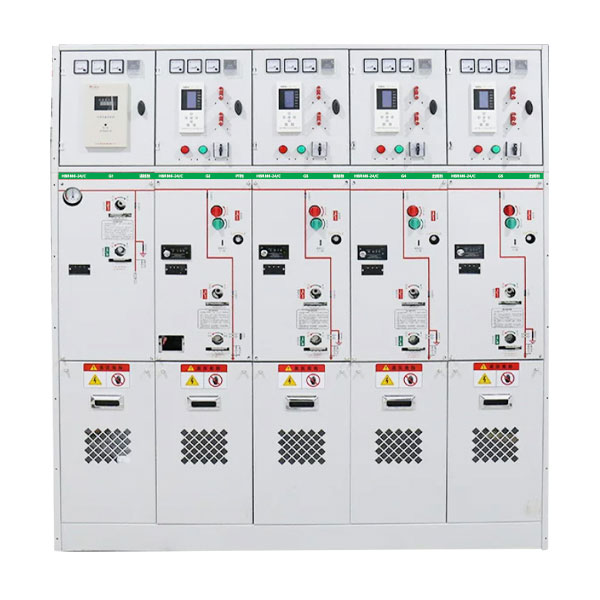

製品ショー
