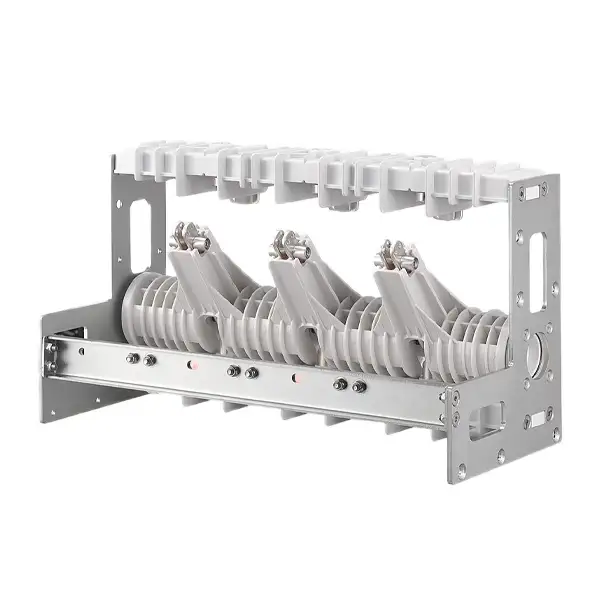

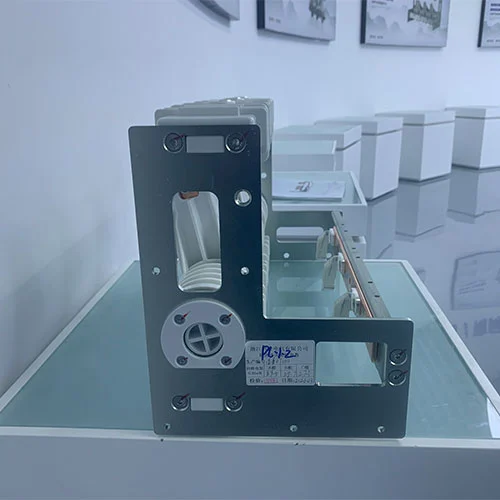

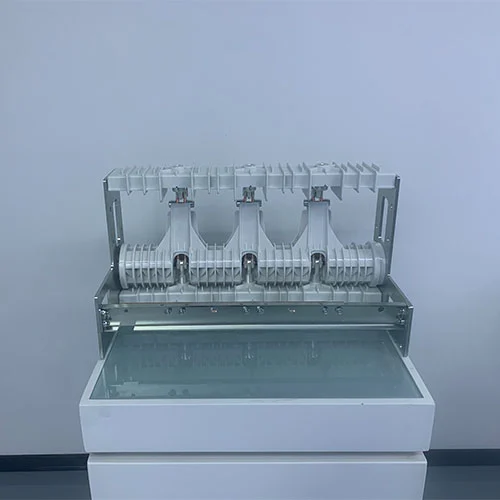

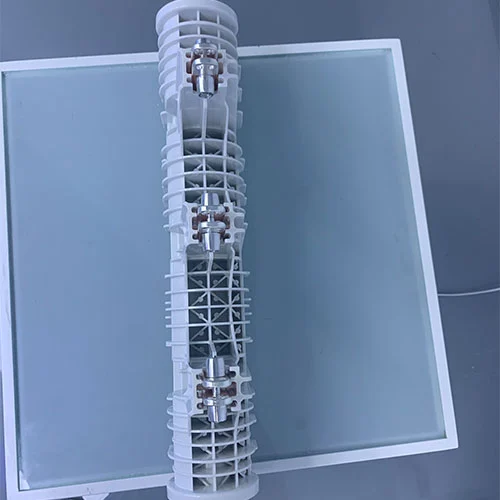

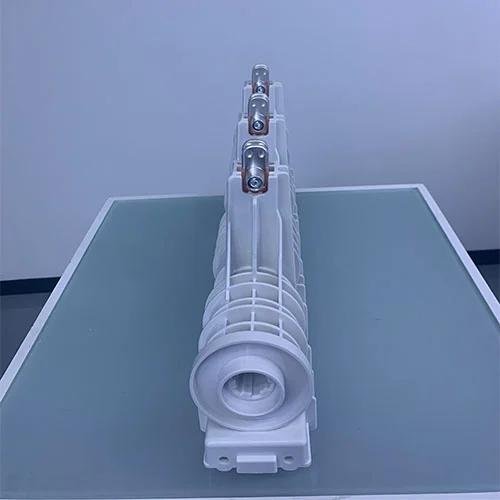

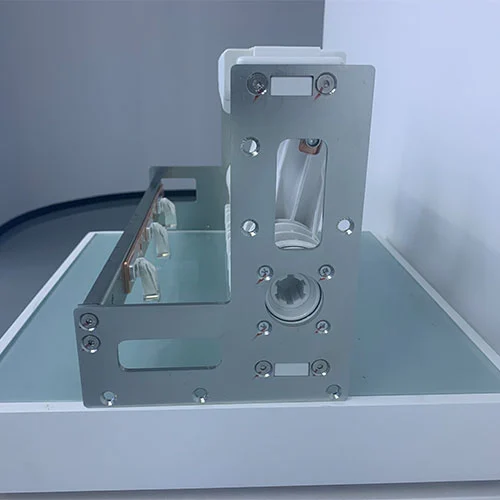

11KV高圧絶縁スイッチ断路器

11KV 中電圧絶縁スイッチ ディスコネクタは、配電システムで安全な電気絶縁と制御された負荷スイッチングを提供するために使用される機械式スイッチング デバイスです。リング主装置 (RMU)、ガス絶縁開閉装置、二次変電所に広く適用されています。

回路ブレーカーとは異なり、断路器は故障電流を遮断できません。その主な役割は、目に見えて信頼性の高い絶縁ギャップを確保し、電気システムの安全なメンテナンスと操作を可能にすることです。

製品型式

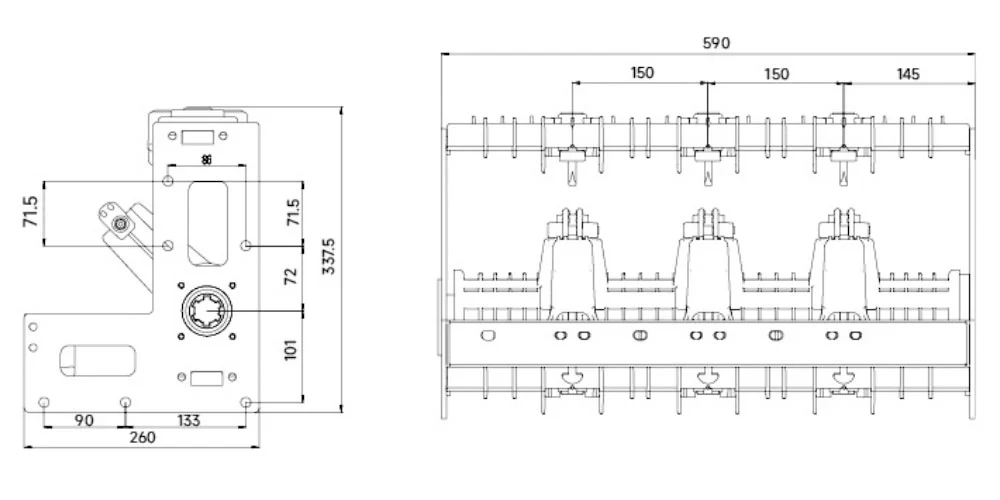

外観と寸法

切断スイッチにはどのような種類がありますか?

1. 空気絶縁断路器

空気絶縁開閉装置に設置

目に見える分離を備えたシンプルな構造

標準的な設置に適しています

2. ガス絶縁断路器

密閉されたガスタンクに封入

コンパクトでメンテナンスフリー

都市部や限られたスペースの変電所に最適

3. SF₆フリーの環境に優しい断路器

代替絶縁ガスまたは乾燥空気を使用

地球温暖化係数が低い

最新の環境規制に適合

技術的パラメータ

製品の利点

当社の 11KV 高圧絶縁スイッチ断路器には次の利点があります。

環境に優しい

最も重要な利点はSF6の削減または排除であり、これは配電網からの温室効果ガス排出量の削減に直接貢献します。

コンパクトな設置

ガス絶縁媒体は、SF₆ を使用するか代替品を使用するかにかかわらず、空気絶縁媒体と比較してはるかにコンパクトで省スペースなソリューションを提供します。これは、都市変電所、コンパクトな二次変電所 (CSS)、またはパッド取り付け装置に非常に適しています。

高信頼性と長寿命

安定したガス絶縁を備えた堅牢な密閉構造により、断路器の接点が塵、湿気、塩分などの環境汚染から保護され、これらのアイソレータ スイッチの一貫した性能、最小限のメンテナンス、および延長された動作寿命が保証されます。

安全性と多用途性

絶縁スイッチには、安全のために目に見える、または規定された絶縁ポイントがあります。通常の負荷電流を遮断したり遮断したりすることで、回路ブレーカーを使用せずに配電網と負荷管理に運用上の柔軟性が加わります。

適応性

絶縁スイッチは通常、さまざまな構成、電圧レベル、鉱業、コンデンサのスイッチングなどの特定の用途に使用され、再生可能エネルギーの統合から産業用電源まで、幅広い二次配電ニーズに適しています。

サーキットブレーカーと断路器の違いは何ですか?

回路ブレーカーと断路器の違いを理解することは、開閉装置を安全かつ効率的に操作するために不可欠です。

1.一次機能

サーキットブレーカー: 故障電流と過負荷を自動的に遮断し、機器と電力システムを保護するように設計された保護装置。

ディスコネクター: 目に見える絶縁を提供し、通常の状態で定格負荷電流を切り替えるために使用される操作および安全装置。

2.遮断能力

サーキットブレーカー: 大きな故障電流を遮断できます。

断路器: 故障電流を遮断できません。ブレーカーが障害を解除するまでの限られた時間だけ短絡電流に耐えます。

3.操作手順

一般的なシステムでは、両方のデバイスが連携して動作します。

切断中: 最初に回路ブレーカーが開いて電流の流れが停止し、次に断路器が開いて安全な絶縁が提供されます。

通電中: 断路器が最初に閉じ、次に回路ブレーカーが閉じます。

4.デザインとコスト

サーキットブレーカー: 消弧技術 (真空、SF₆ など) を特徴とするより複雑なため、コストが高くなります。

ディスコネクター: 機械設計がシンプルになり、絶縁目的でより経済的になります。

サーキットブレーカーは電力システムを保護する役割を果たしますが、11KV 高圧絶縁スイッチディスコネクターは信頼性の高い電気絶縁を提供することで人や機器の安全を確保します。

適切な 11KV 高圧絶縁スイッチ断路器を選択するにはどうすればよいですか?

適切なモデルを選択するときは、次の点を考慮してください。

定格電圧（11kV / 12kV）

定格電流(630A/1250A)

インストールタイプ (RMU、GIS、AIS)

環境条件（湿度、塵埃、温度）

環境に優しい (SF₆ フリー) ソリューションの要件

コンパクトな変電所の場合は、ガス絶縁または環境に優しいソリューションが推奨されます。

品質保証とテスト

コテネレは生産全体を通じて厳格な品質管理を実施しています。

型式試験と日常試験

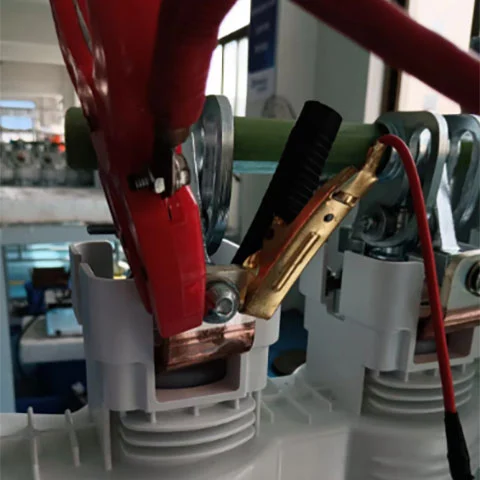

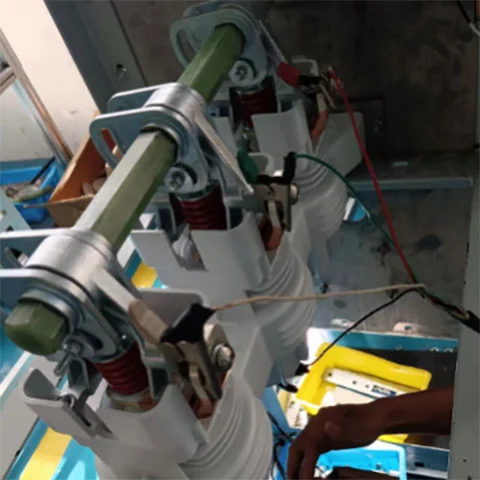

高電圧試験

工場検査とオプションの第三者検証

すべての製品は ISO9001、ISO14001、ISO45001 規格に準拠しています。

よくある質問

1.11KV高圧絶縁開閉器断路器とは何ですか?

スイッチ断路器は、開位置にあるときに標準のスイッチ機能に加えて絶縁を提供するスイッチ装置です。通常の動作条件下で定格負荷電流を流し、流し、遮断するように設計されています。

2.スイッチ断路器はどのように動作しますか?

閉じると、定格電流がメイン絶縁接点を流れます。負荷電流を遮断するには、これらの接点が最初に開き、電流が遮断チャンバー (GSec および GSec Air シリーズの真空遮断器など) に転送され、そこで電流が遮断されます。閉路中、遮断ユニットが閉路する前に絶縁接点が回路を形成します。

3.真空遮断器と開閉器の違いは何ですか?

主な違いは保護機能です。真空サーキットブレーカーは故障電流を遮断して電力機器を保護します。ただし、開閉器は故障電流を遮断するためには使用されません。その最も重要な機能は、回路が開いた後に安全な絶縁を提供し、切断されたセクションで作業を実行できるようにし、充電部分からの絶縁を確保することです。

4.コテネレではさまざまなタイプのスイッチ断路器を提供していますか?

はい、コテネレには主に 2 つの分類があります。
空気絶縁スイッチ断路器。二次配電変電所のケーブルの分割、変圧器とモーターの切り替え、回路、変圧器、リング主送電網への供給に使用されます。
ガス絶縁開閉器断路器であるアイソレータは、メンテナンスフリーの SF6 または SF6 フリー技術の特長を備え、コンパクトなサイズで高性能、信頼性、長寿命を実現します。

5.Cotenele スイッチ断路器のメンテナンスは簡単ですか?

はい。 Cotenele 製品には、Cotenele からの詳細なサービスとメンテナンスの説明書、および包括的なスペアパーツとアクセサリのサポートが付属しています。

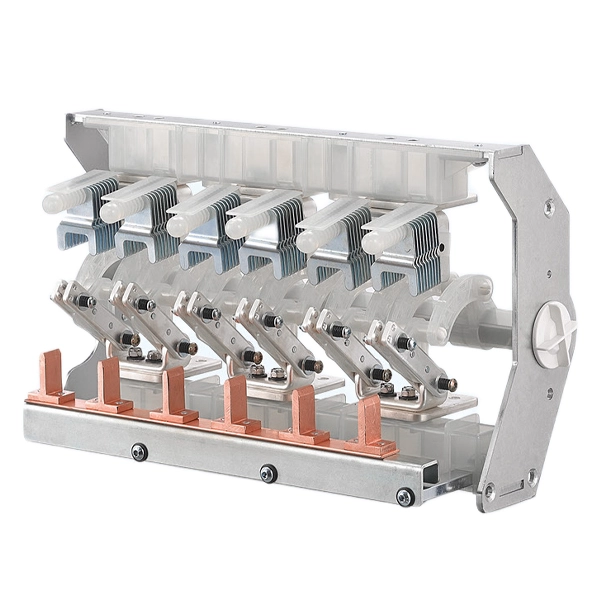

6.Cotenele 屋内気中絶縁負荷遮断スイッチは何に使用されますか?

高圧密閉開閉装置、リング主装置、小型変電所などに使用されます。当社のロード ブレーク スイッチには、信頼性の高い過負荷電流制御と最大 40.5 kV の電圧と最大 1250 A の電流という利点があります。

7.Cotenele スイッチは電力の品質と信頼性をどのように向上させますか?

定格電流で多数の遮断操作が可能で、1 秒間最大 31.5 kA の短絡電流に耐えることができます。接地容量を備えた接地スイッチが付属しており、幅広い温度範囲で動作が保証され、安定した性能とシステムの信頼性に貢献します。

8.Cotenele スイッチが安全で信頼できると考えられているのはなぜですか?

電流制限ヒューズと組み合わせて使用​​すると、完全な保護と短絡電流の安全な遮断が実現します。当社のスイッチは目に見える絶縁ギャップを提供し、標準 IEC 62271-304 のクラス 2 要件を満たしています。

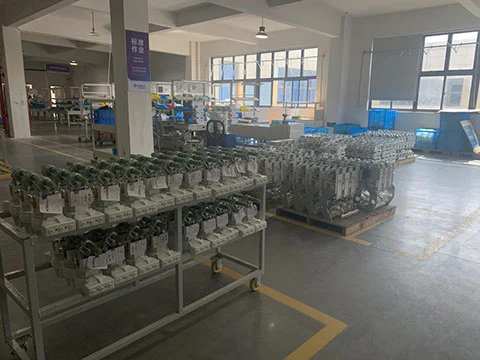

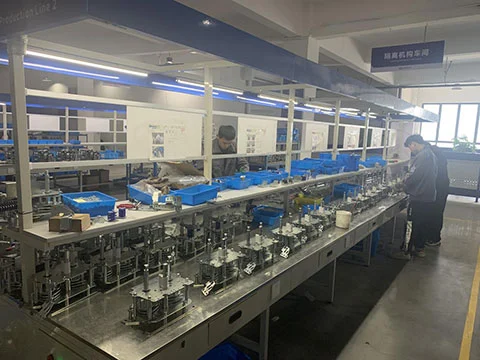

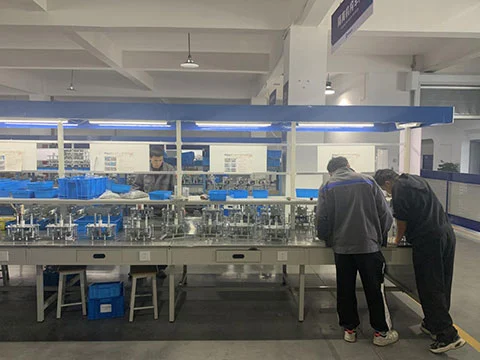

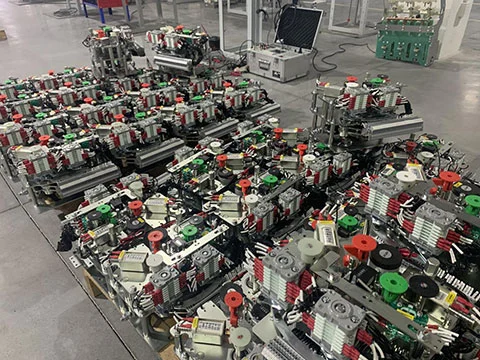

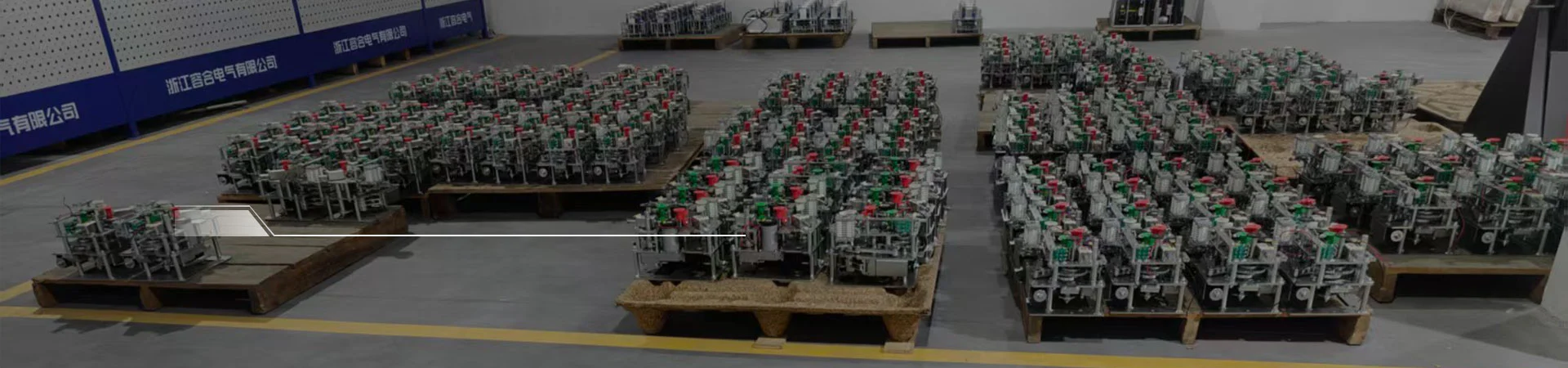

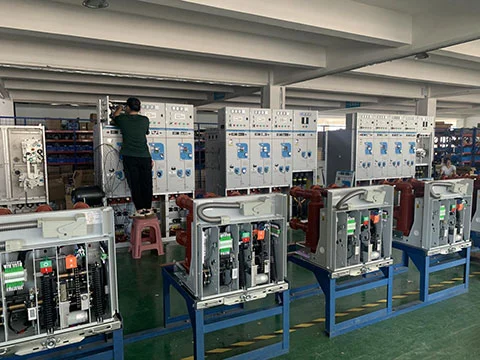

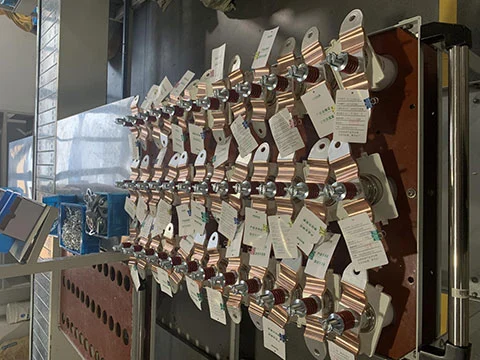

私たちの工場

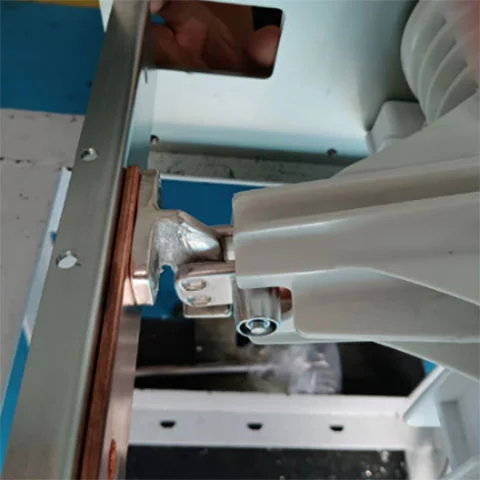

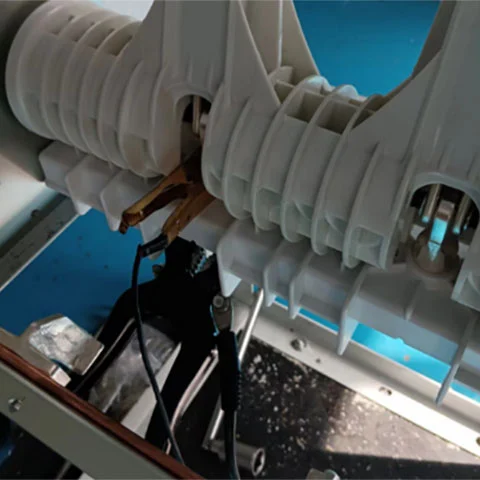

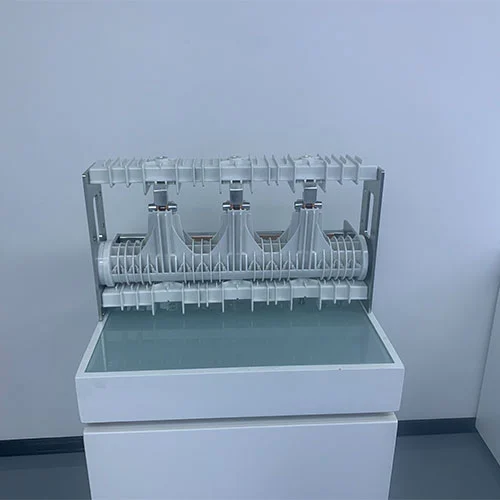

製品ショー
