MNS 引込み式低電圧開閉装置

Coteneleは、中国の低電圧および中電圧開閉装置を含む製品を製造するメーカーです。当社のMNS引き出し式低電圧開閉装置は、現代の電力システム向けに特別に設計されたドロワーおよびモジュール式の安全性の高い低電圧配電装置の一種です。その主な利点は高い信頼性と柔軟性にあり、電力、石油化学、冶金などの要求の厳しい産業および民間建物の配電分野で広く使用されています。

お問い合わせを送信

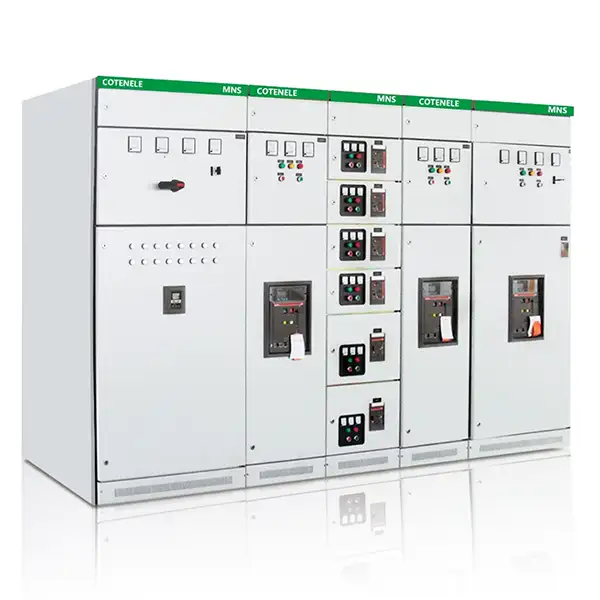

製品説明

Cotenele は中国の低電圧開閉装置のサプライヤーです。当社の MNS 引出し式低電圧開閉装置は、最大 690 V および 6300 A のアプリケーションに対応するモジュール式の高信頼性配電装置です。MNS シリーズ引出し開閉装置は、IEC 61439 や GB/T 7251 などの規格に準拠しています。その C プロファイルフレームには、バスバー用の独立したコンパートメントが備わっています。ドロワーおよびケーブル終端により、障害の分離が保証されます。ドロワーモジュール (例: 8E/4 ～ 24E) は、接続、テスト、切断の 3 つの位置を提供し、システムをシャットダウンすることなく安全なメンテナンスを可能にします。

機械的インターロックにより、負荷がかかった状態での動作が防止されます。最大 100kA の短絡耐量とオプションのインテリジェントモニタリング (Modbus、Profibus) を備えた MNS は、パワーセンターとモーターコントロールセンターの両方として機能します。 IP30 ～ IP54 の保護等級は、クリーンな電気室から過酷な産業環境まで信頼性の高いパフォーマンスを保証します。

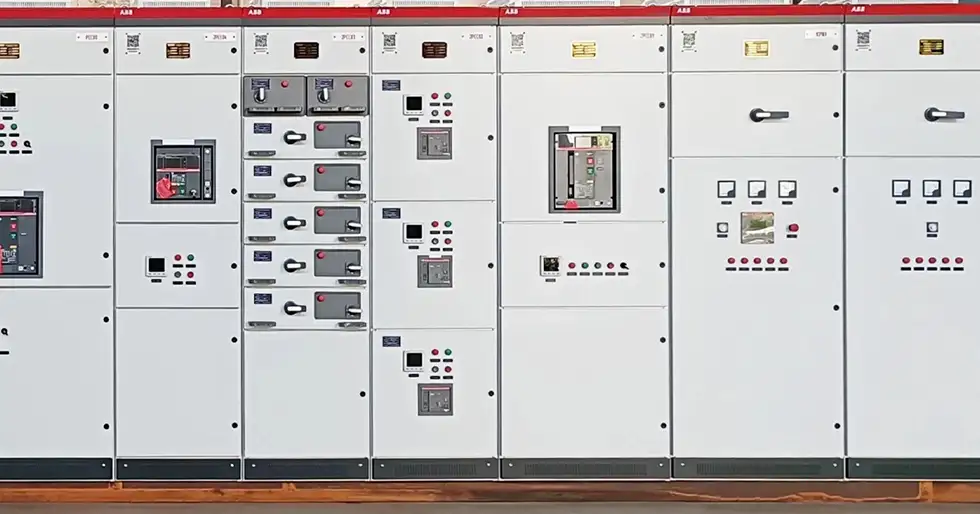

Mns Withdrawable Low Voltage Switchgear

主な技術パラメータ

アイテム		価値
定格絶縁電圧(Ui)		660V(1000)V
定格動作電圧(Ue)		380V、660V
主母線の最大動作電流		≤6300A
主母線の定格耐電流（Icw）		100kA/1s
主母線の定格ピーク耐電流(Ipk)		220kA/0.1秒
配電母線（垂直母線）の最大使用電流		1000A
配電母線（垂直母線）のピーク電流：	標準タイプ	105KA(MAX)/0.1秒
	強化型	176kA(MAX)/0.1s
保護等級		IP30 ～ IP54、顧客の実際のニーズに応じてカスタマイズ可能
動作条件		屋内使用、標高 ≤ 2000m、温度 -5 ℃ ～ +40 ℃

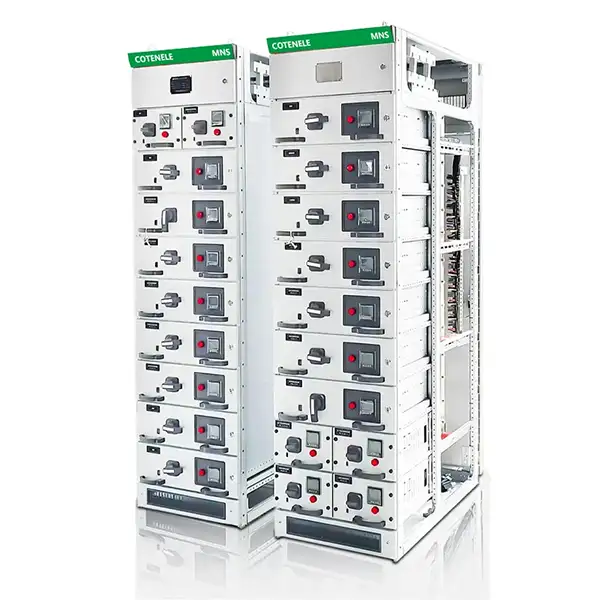

Mns Withdrawable Low Voltage Switchgear

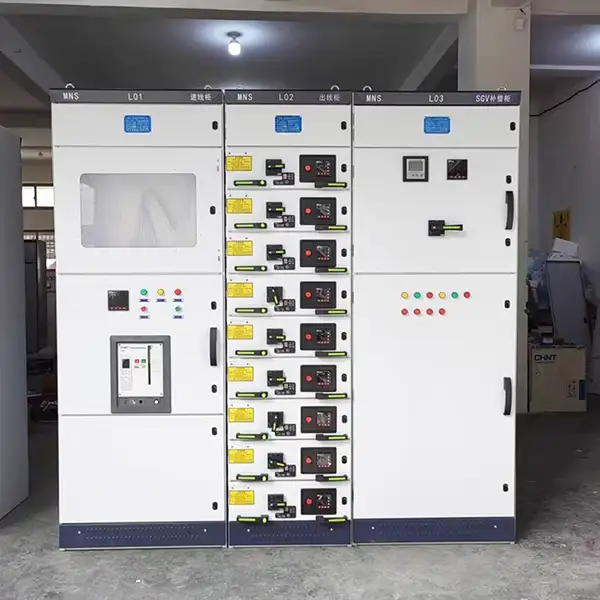

MNS開閉装置の構造は何ですか？

MNS 低電圧開閉装置のキャビネット本体は、いくつかの独立したコンパートメントに明確に分割されており、これにより障害の分離と動作の安全性が確保されます。

キャビネットフレーム:MNS配電盤キャビネットの基本構造は、C型形材を組み合わせて構成されています。C型形材は、モジュール取付穴としてE=25mmの鋼板を折り曲げて作られています。すべてのキャビネットラックと内部パーティションは亜鉛メッキ浄化処理が施されています。ドアパネルとサイドパネルの周囲には高圧静電塗装が施されています。高い強度と柔軟性を備えたキャビネットフレームです。

機能的なコンパートメント:

1. 水平バスバーコンパートメント:キャビネットの背面に位置し、電力の収集と配電のメインチャネルです。

2. 機能ユニットコンパートメント:キャビネットの前面に位置し、それぞれが独立した機能モジュールである引き出しユニットを収納します。

3. ケーブルコンパートメント:キャビネットの右前または下部にあり、入力ケーブルと出力ケーブルを接続するために使用されます。

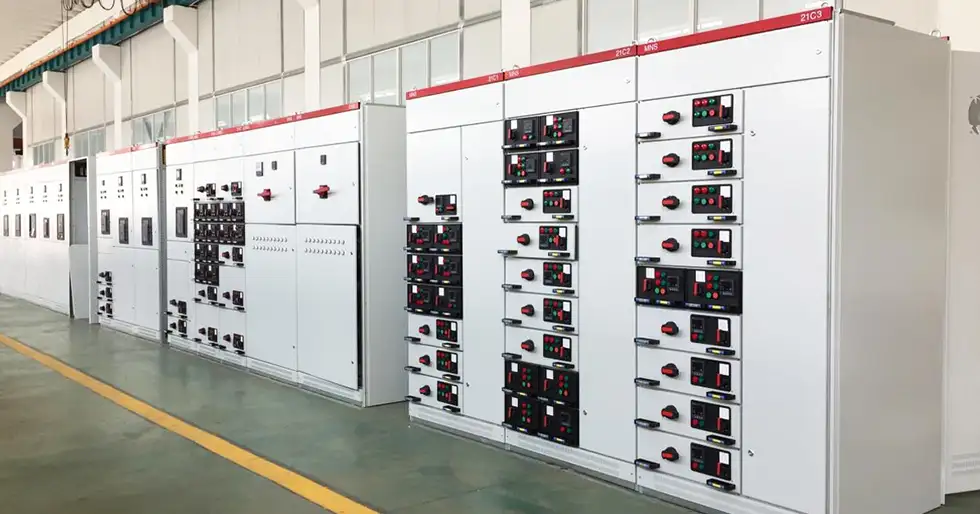

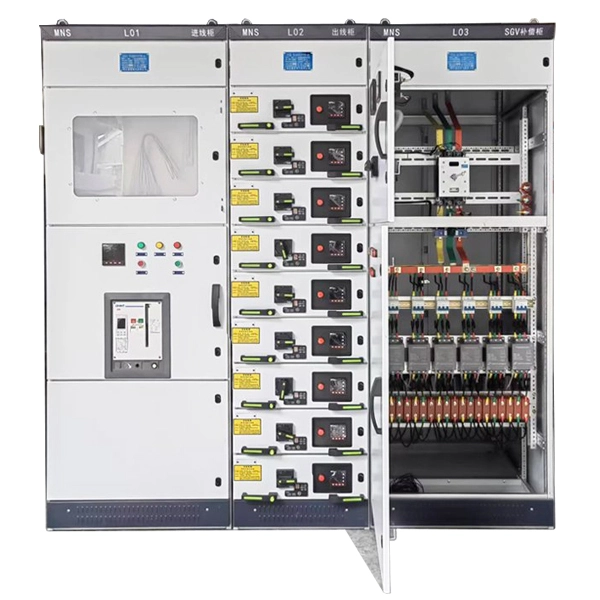

Mns Withdrawable Low Voltage Switchgear

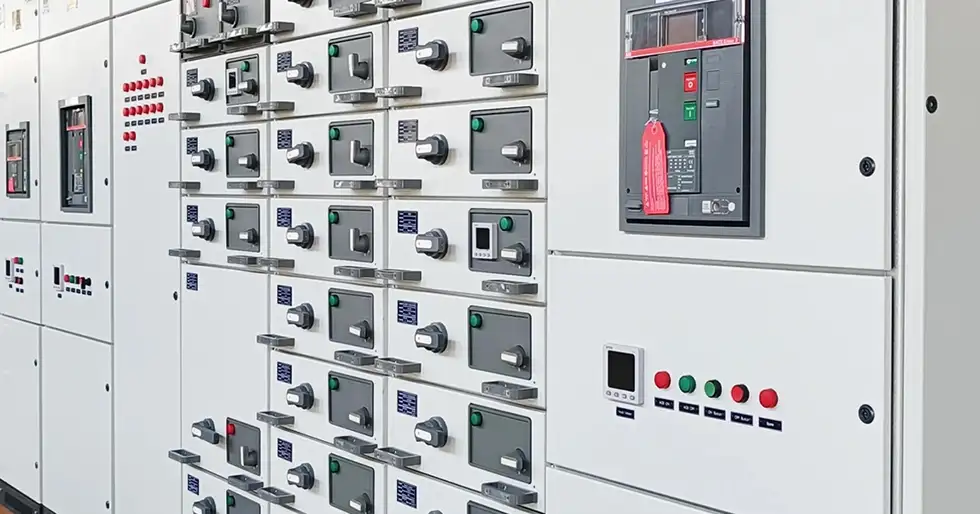

製品の特徴と利点:

1. モジュール性と柔軟性:MNS 引込み式低電圧開閉装置の引き出しユニットの高さはモジュール寸法 (8E/4、8E/2、8E、16E、24E など) に基づいており、柔軟な構成が可能です。 1 つのキャビネットに最大 36 回路を収容できます (片面動作)。

2. 3 つの位置の引き出しの設計:各ドロワーには、「接続」、「テスト」、「切断」の 3 つの位置があります。

接続済み:主回路と補助回路の両方が接続されています。機器は正常に動作します。

テスト：主回路を切断し、補助回路のみを接続 – 主回路の電源を切らずに制御回路のテストが可能。

切断されました:主回路と補助回路の両方が切断されています。引き出しはメンテナンスや交換のために完全に引き出すことができます。

3. 高い安全性と信頼性：

機械的インターロック:MNS 開閉装置の引き出し操作ハンドルは内部の回路ブレーカーと連動しており、ブレーカーが開いている場合にのみ引き出しを移動できるようにするため、負荷がかかった状態での動作が防止されます。

4. 物理的隔離:開閉装置コンパートメントは鋼板または高強度難燃性プラスチックバリアで分離されており、故障の伝播を効果的に制限できます。

堅牢なバスバーシステム:MNS 開閉装置の水平バスバーは、最大 100kA/1 秒の短絡電流に耐えるように特別に設計されており、優れた動的安定性と熱安定性を備えています。

インテリジェントな機能:この開閉装置は、リモート監視、パラメータ測定 (電流、電圧、力率など)、および故障早期警告のために、スマートメーターと通信モジュール (Modbus、Profibus など) を統合できます。

5. 簡単な設置とメンテナンス:MN の開閉装置引き出しはローラーガイド上で動作するため、引き抜き抵抗が低く、1 人で操作できます。ケーブルコンパートメントには十分なスペースがあり、前面または背面の接続をサポートしているため、メンテナンスが容易です。

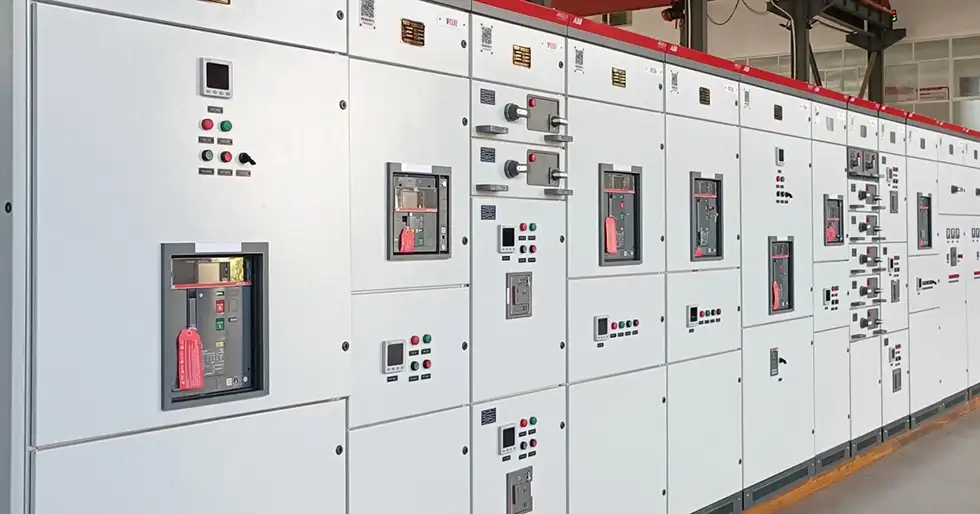

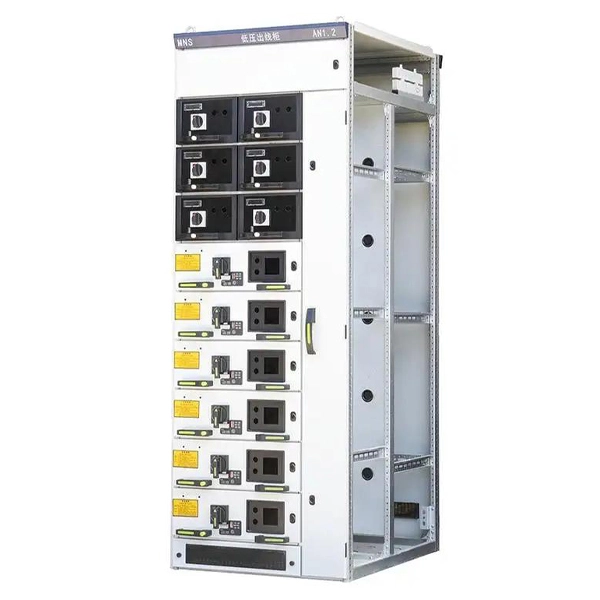

Mns Withdrawable Low Voltage Switchgear

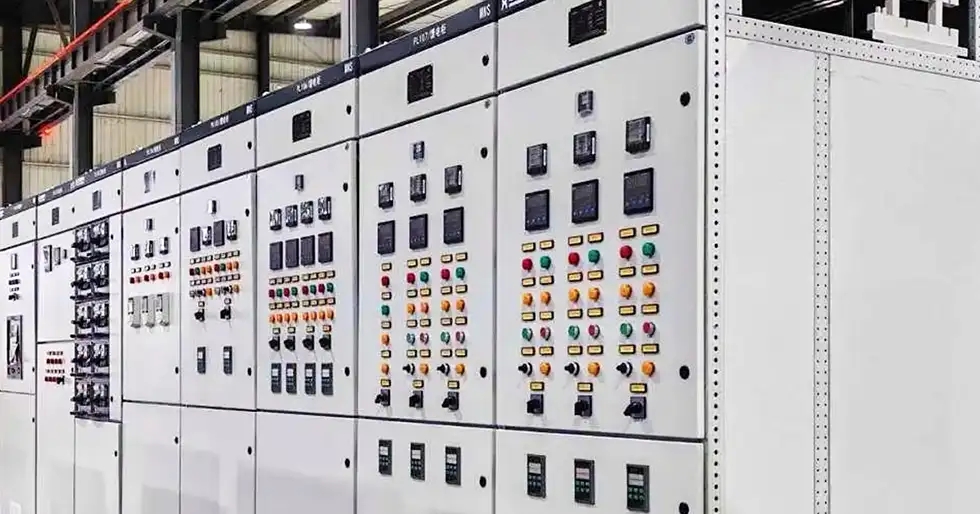

選択と使用上の考慮事項

1. 技術パラメータのマッチング:総負荷電力とダイバーシティ係数に基づいて定格電流を決定します。系統の短絡容量に応じて、適切な遮断容量を備えた開閉装置を選択してください。

2. 機能と回路構成：用途がパワーセンター(PC)かモーターコントロールセンター(MCC)かを明確にして、適切なドロワーのタイプとサイズを選択してください。

3. 環境適応性:設置環境 (例: 清潔で乾燥した電気室と湿ったほこりの多い工場) に基づいて、適切な保護定格 (例: IP30、IP40、IP54) を選択してください。

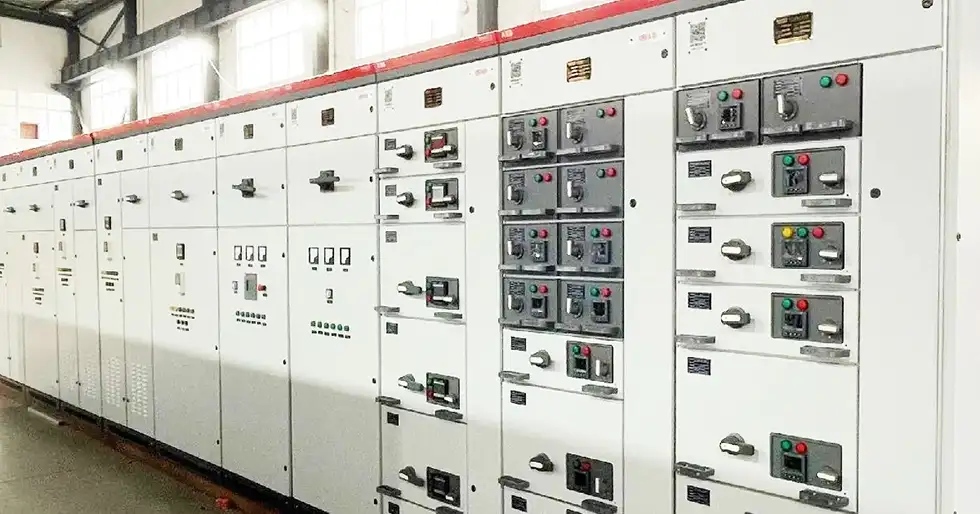

4. 引き出しユニットの構成:

1/4単位：照明や小電力機器などの小容量・高密度回路向け。

1/2単位：ファンやポンプの制御など、中容量の回路に適しています。

1単位以上：高電力機器や、受電回路やバスタイなどの主回路に使用されます。

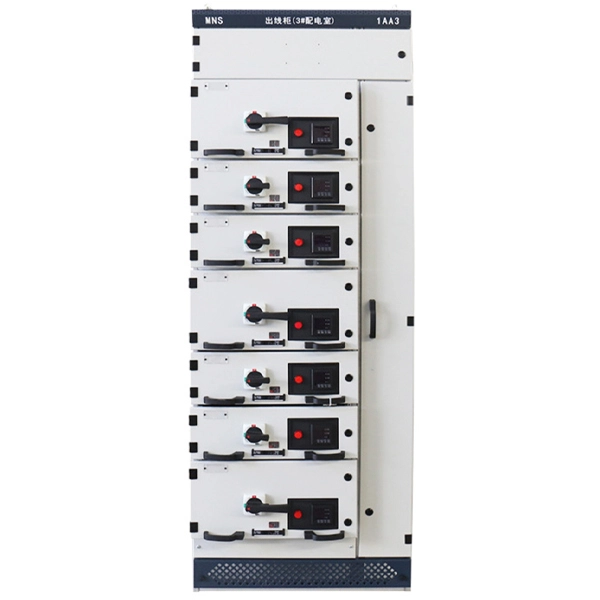

Mns Withdrawable Low Voltage Switchgear

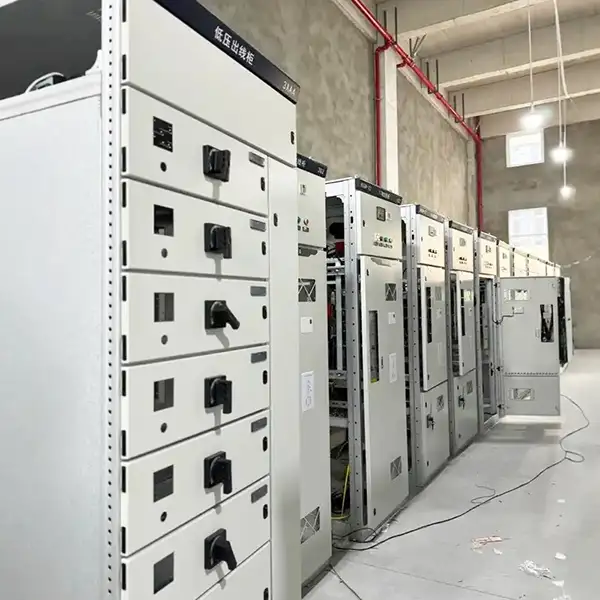

設置とメンテナンスのポイント

1. 設置環境：MNS 引込み式低電圧開閉装置は、爆発性ガス、腐食性ガス、粉塵のない屋内に設置してください。基礎は水平である必要があり、溝形鋼のレベル誤差は 1/1000 以内に制御されます。

2. インストール手順:「準備→位置決め→接続→試運転」の手順に従ってください。主母線を接続した後、通電する前に絶縁抵抗試験やその他のチェックが正しく行われていることを確認する必要があります。

3. 運用と保守:すべての操作およびメンテナンス作業は、訓練を受けた専門の電気オペレーターによって実行される必要があります。日常のメンテナンスでは、引き出しプラグ接触部が過熱していないか、機械的連動装置が正常に動作しているかどうかを定期的に確認し、盤内に溜まった塵埃を清掃する必要があります。
