低電圧ケーブル接続箱

COTENELE は、中国国営電力網および南部電力網向けの低電圧ケーブル接続箱の安定したサプライヤーです。長年にわたり、当社の製品は国内外の顧客と市場から認められてきました。ケーブル分岐ボックスは、配電ネットワークの終端にある重要な機器であり、主ケーブルからさまざまなエンドユーザーに電気エネルギーを分配する役割を果たします。都市送電網、住宅地、工業団地などで広く使用されており、ケーブルネットワーク電力供給を実現する重要な手段です。

お問い合わせを送信

製品説明

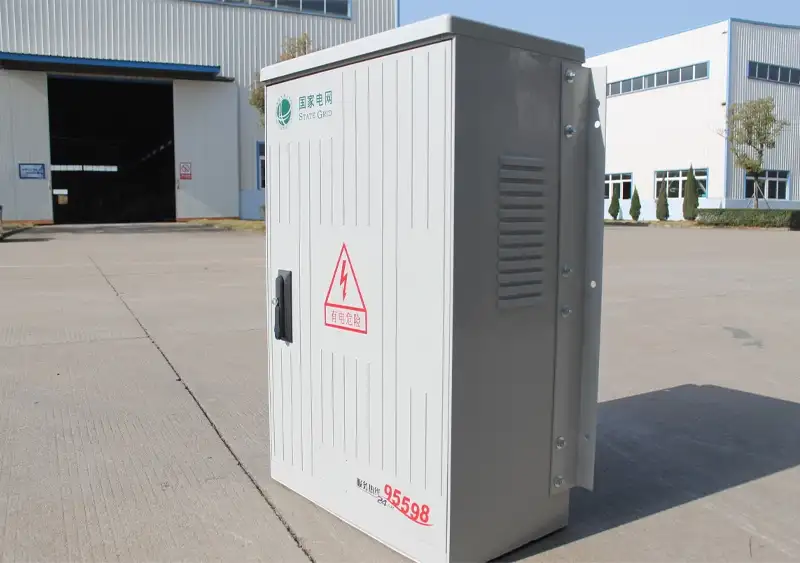

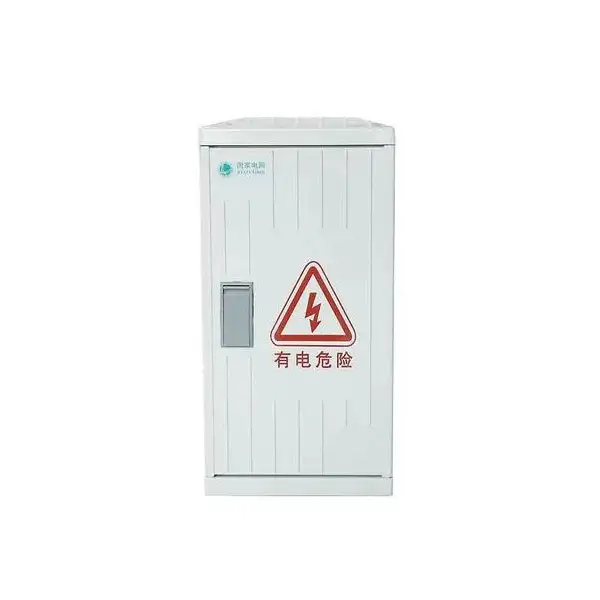

低電圧ケーブルジャンクションボックスは、Cotenele の主力製品の 1 つです。KDF1-Q-S 低電圧ケーブルディストリビューションボックスのエンクロージャは、高温圧縮成形を使用して SMC 複合材料から製造されています。優れた耐衝撃性、曲げ強度、耐老化性、耐摩耗性、耐腐食性、美的耐久性、および便利な取り付けの特徴を備えています。高い絶縁強度、耐アーク性、高い難燃性も備えています。

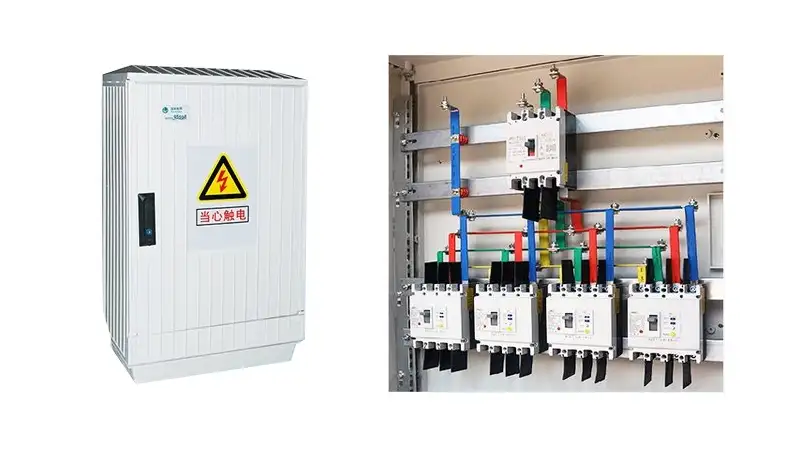

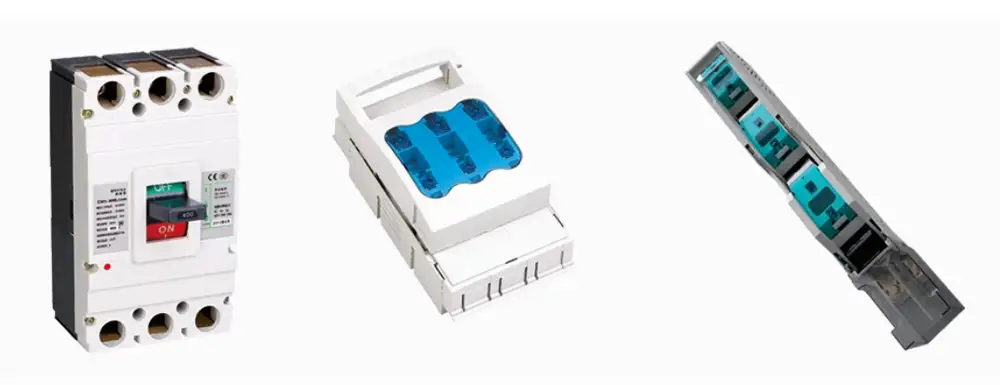

このエンクロージャは、屋外エンジニアリングプロジェクトにおけるさまざまな過酷な環境や場所の要件を完全に満たします。ボックス内には、ナイフ型ヒューズスイッチ、モールドケースサーキットブレーカ、バースイッチ（またはヒューズスイッチ断路器）、バスバーシステムなどを収納できます。都市および地方の送電網改修、都市工学、住宅コミュニティ、高層ビルなどの公共の場所での送配電に適しており、乾式ケーブル分岐回路やフィーダー線の制御と保護に役立ちます。

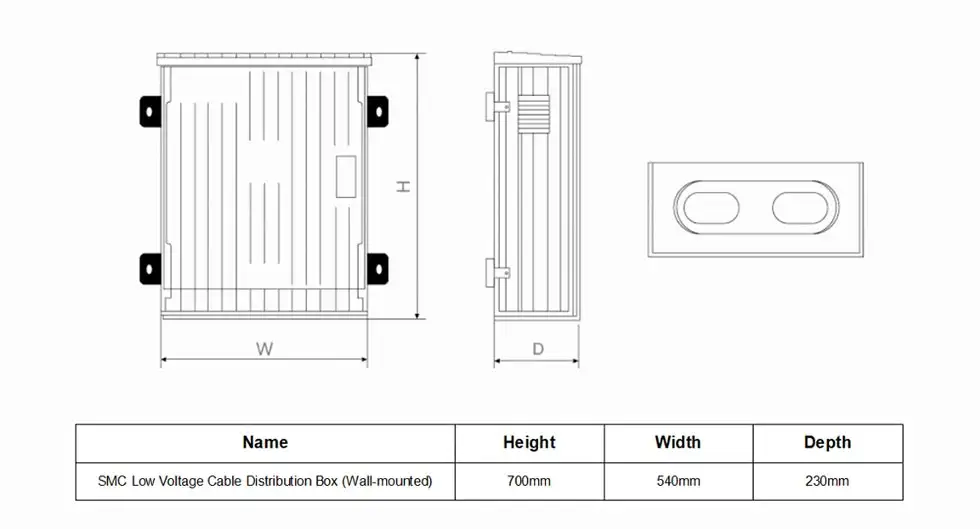

Low Voltage Cable Junction Box

主な技術パラメータ

パラメータのカテゴリ	代表値/範囲	説明
定格電圧	400/380V	システムの公称電圧。
定格絶縁電圧	660V	機器の絶縁設計電圧。
定格周波数	50/60Hz	システムの動作周波数。
主母線の定格電流	100A～630A	メインバスバーを流れる最大電流。
分岐部の定格電流	25A～400A	単一分岐回路の最大出力電流。
定格短時間耐力現在	10kA～50kA	短時間の短絡電流に耐える能力。
定格ピーク耐電流	40kA～63kA	短絡のピーク衝撃に耐える能力。
エンクロージャ保護等級(IP)	IP44、IP54、IP65	数値が大きいほど、保護が優れていることを示します。
汚染度	3	ほとんどの機器は汚染度 3 の環境に適しています。

Low Voltage Cable Junction Box

労働条件

1. 周囲温度は +45°C を超えてはならず、-35°C を下回ってはならず、24 時間にわたる平均温度差は 35°C を超えてはなりません。

2. 設置場所の標高は 2000 メートルを超えてはなりません。

3. 周囲の空気の相対湿度は、最高温度 +45°C で 50% を超えてはなりません。温度が低い場合は、より高い相対湿度が許容されます (例: +22°C で 80%)。温度変化による時折の結露の影響を考慮する必要があります。

4. 装置は激しい振動や衝撃がなく、電気部品が腐食しない場所に設置してください。

5. 特殊な環境条件下でのご使用については、お客様と当社との間で協議の上、解決させていただきます。

Low Voltage Cable Junction Box

低圧ケーブル接続箱の主な機能は何ですか?

低電圧ケーブル接続箱の主な機能は次のとおりです。

1. ケーブルタッピング/スパーリング機能:電力負荷の近くで配電ボックスを使用すると、大きなセクションの主フィーダケーブルをいくつかの小さなセクションのケーブルに分割し、それぞれが異なるユーザーに電力を供給できます。これにより、ルート全体に太いケーブルを敷設する無駄を回避できます。

2. ケーブル中継/接続機能:送電距離が長く、1本のケーブルでは長さが足りない場合は、分電盤を使用して中継接続する必要があります。 1000mを超える配線では、複数のケーブル中間接続部を使用する場合に比べて、配電盤を使用することでシステムの信頼性と安全性が向上します。

Low Voltage Cable Junction Box

製品の利点は何ですか?

1.外観:低電圧ケーブル接続箱のエンクロージャは、洗練された美観を備え、小型、軽量、取り付けが簡単で、外部構造がコンパクトで、沿面距離の要件を満たしています。

2.安全性：配電ボックスの筐体は、高い絶縁抵抗と高い電源周波数絶縁耐力を備えています。これは高い安全率を提供し、電力網の改修に推奨される製品です。

3.耐食性:希酸、アルカリ、塩類などの腐食に耐える耐食性に優れたケーブル接続箱です。各種油、有機溶剤、海水に対しても強い耐性を示します。

4.長期寿命:耐老化性に優れ、30年以上の寿命を誇る低圧配電ボックスです。

5.頑丈で耐久性があります:耐衝撃性、加工性に優れ、傷つきにくいLV配電盤です。

6.簡単に設置:低電圧配電ボックスの筐体絶縁には接地が必要ないため、設置が容易になり、人的資源と物的資源を大幅に節約できます。

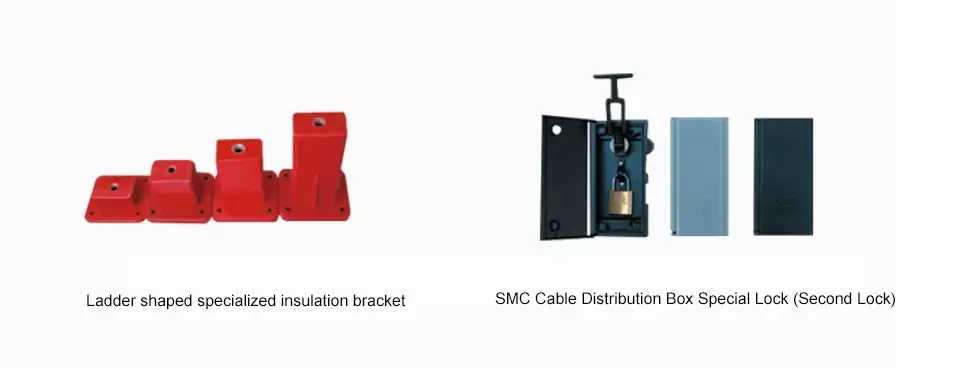

7.ロック:ボックス内部には専用の断熱ブラケットが装備されており、ドアには特殊なロック（2 つ目の南京錠付き）が装備されています。

Low Voltage Cable Junction Box

製品の構造と構成部品

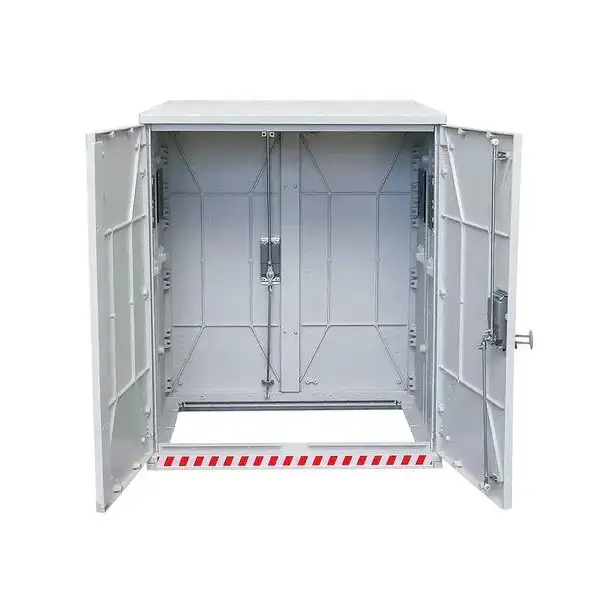

1. エンクロージャ/ボックス:エンクロージャは外側の保護構造です。内部コンポーネントを悪天候や環境から確実に保護するために、防雨、防塵、防滴などの保護基準を満たしている必要があります。

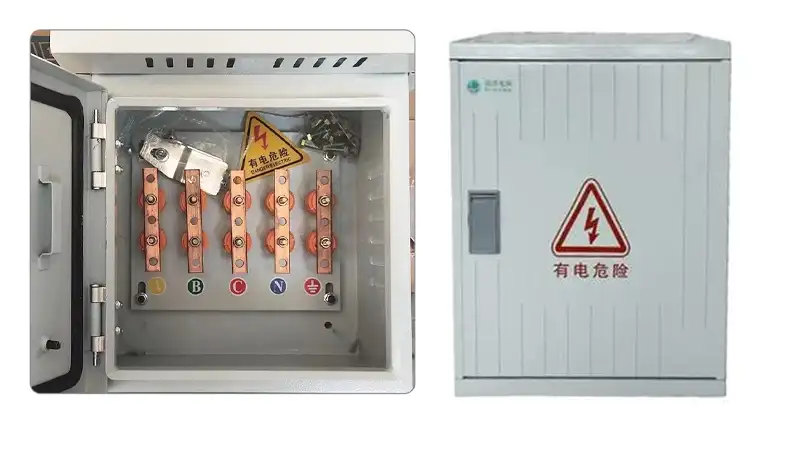

2.バスバーシステム:バスバーシステムは、電流を収集および分配するための中心的な内部コンポーネントであり、通常は銅のバスバーまたは導体です。これは配電の主要なチャネルです。

3. スイッチングおよび保護デバイス:高度な配電ボックスには断路器、ヒューズ、回路ブレーカーなどのコンポーネントが装備されており、これらのコンポーネントは回路制御と過負荷や短絡に対する保護に使用されます。

4. ケーブルコネクタとアクセサリ:アクセサリには、端子、T コネクタ、および入力ケーブルと出力ケーブルを接続するためのその他のアクセサリが含まれます。ケーブル入口/出口用の底部の開口部には、保護定格を確保するためのシーリングコンポーネントが取り付けられています。

5. 接地システム:オペレータの安全を確保するために、低電圧配電ボックスには内部接地バスバー (PE バス) が含まれています。充電される可能性のあるすべての金属部品は確実に接地する必要があります。

Low Voltage Cable Junction Box

製品分類

分類	タイプ	主な特徴
電気的構成	基本的な配電ボックス	内部にスイッチング素子を持たず、ケーブル接続機能のみを提供します。シンプルな構造で小型、低コストです。
電気的構成	高度な配電ボックス	回路ブレーカーや負荷スイッチなどの 1 つ以上のスイッチングデバイスを内部に統合します。電力を分配し、ライン制御と保護を提供できます。

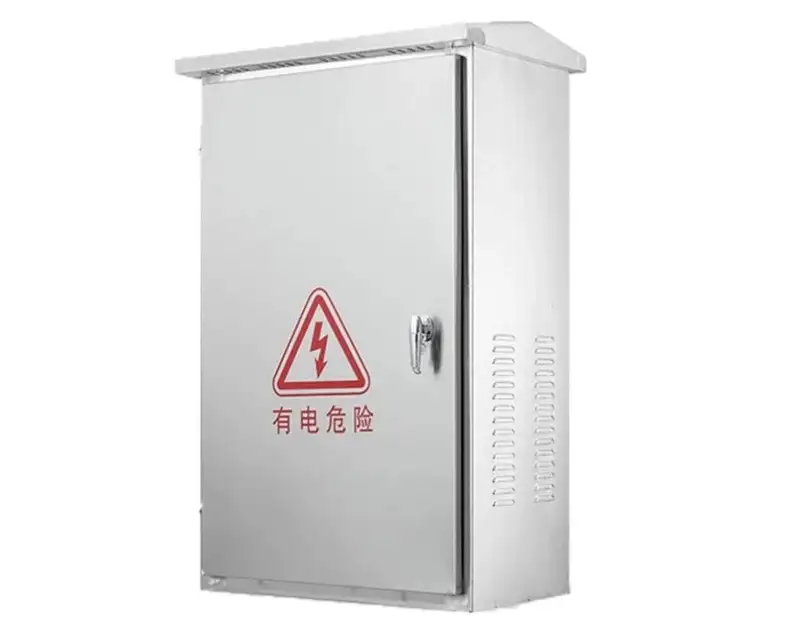

エンクロージャの材質	金属製エンクロージャ	主にステンレス鋼または普通鋼板です。機械的強度が高く、見た目が美しく、必要に応じて寸法をカスタマイズできます。腐食環境では防食処理が必要です。
エンクロージャの材質	非金属筐体	主にSMC（シートモールディングコンパウンド）または同様の複合材料で作られています軽量、耐食性、耐老化性、良好なシール性。特に過酷な屋外環境に適しています。
設置方法	地上設置(床置き)	地面のベースまたは基礎に直接固定します。安定性に優れ、住宅街や道路などのオープンエリアに適しています。
設置方法	壁掛け/ポールマウント	建物の外壁や電柱に固定します。地上スペースを節約でき、狭い場所にも最適です。
