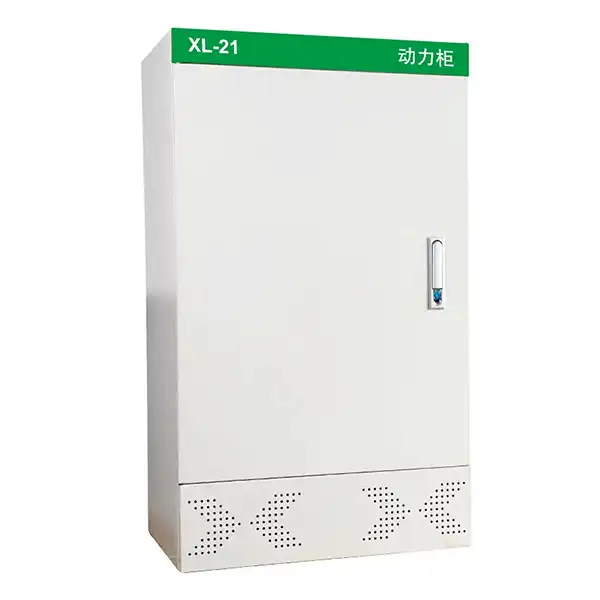

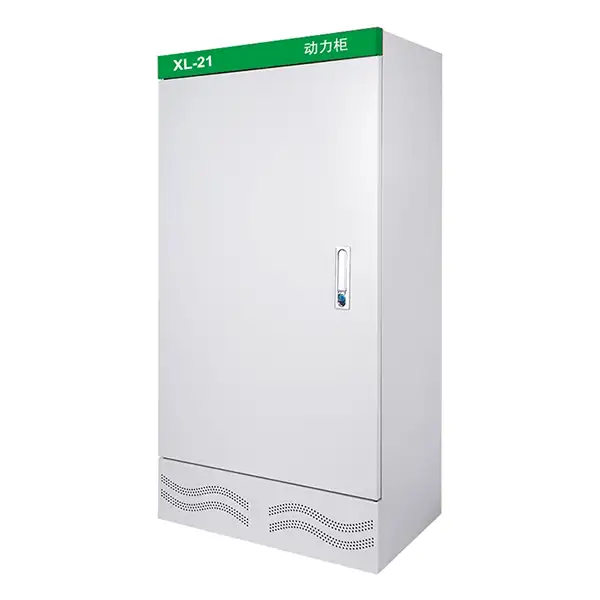

XL-21 低電圧モーター コントロール センター LV 開閉装置

Cotenele は、XL-21 低電圧モーター コントロール センター LV スイッチギアのメーカーです。XL-21 低電圧スイッチギアは、中国で最も初期かつ最も広く使用されている配電スイッチギアの 1 つです。その主な目的は、機器の制御と回路保護を提供しながら、周波数 50Hz、定格電圧 380V (または 400V/500V/660V) で動作する電力システム内の最終用途機器に電気エネルギーを分配することです。三相3線、三相4線、三相5線（TN-C、TTなど）などのさまざまな接地方式に対応しています。

XL-21 低圧スイッチギヤは、信頼性の高い品質、柔軟な設置、容易なメンテナンスという利点があり、GB/T 7251、IEC 60439、CCC などの関連する国内および国際規格に準拠しています。Cotenele は ISO9001 品質管理認証に合格しています。

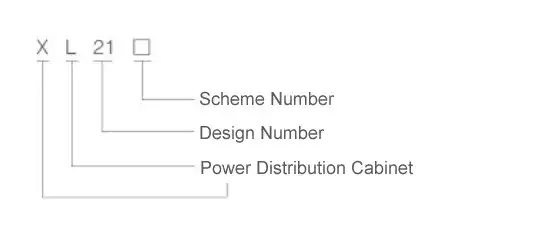

モデルと意味

主な技術パラメータ

XL-21スイッチギヤの製品構造の特徴は何ですか?

1. 封入物:XL-21 低圧開閉装置シェルは完全密閉設計を採用しており、この設計は塵や外部の物体から効果的に保護します。標準の保護等級は IP30 ですが、ご要望に応じてより高い保護等級も利用可能です。低圧には組立式（汎用性が高い）と溶接式（強度が高い）の2つの構造があります。

2. 設置とメンテナンス:XL-21 低電圧モーター コントロール センター LV スイッチギヤは、壁取り付けおよび前面メンテナンス用に設計されており、スペースを節約します。ドアが開いていると、すべての内部コンポーネントが完全に露出するため、定期的なメンテナンスが非常に便利です。

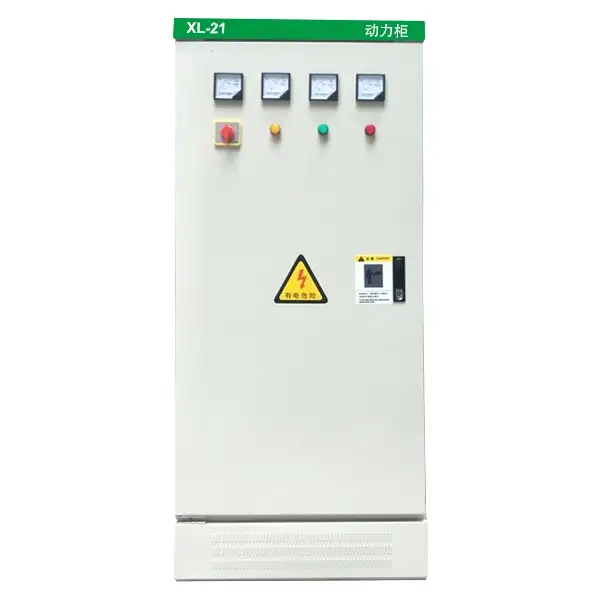

3. 内部レイアウト:このパネルは、梁またはプレート構造を柔軟なレイアウトに適応させます。押しボタン、表示灯、電圧計、電流計などの計器などの操作要素はドアに取り付けられ、メインスイッチの操作ハンドルはアクセスしやすいようにキャビネットの右側前面に配置されています。

4. 材質と仕上げ:低圧開閉装置の筐体は、厚さ1.5mm以上の高品質冷間圧延鋼板を曲げ溶接して高強度を実現しています。表面には静電粉体塗装が施されており、耐食性に優れています。ドアは 120 度以上の角度まで開くことができ、簡単にアクセスできます。安全で信頼性の高い接地を確保するために、エンクロージャとドアの両方に接地ネジが取り付けられています。

XL-21 低電圧パネルのコア機能とコンポーネント

1. コア機能

XL-21 低電圧モーター コントロール センター LV スイッチギアは、接続された機器に信頼性の高い電源を供給するためによく使用され、モーターやその他の負荷の正確な開始/停止制御に使用されます。また、電流や電圧などの主要パラメータのリアルタイム動作監視もサポートしています。同時に、過負荷、短絡、漏電などの障害に対処するための包括的な回路保護機能を確保します。

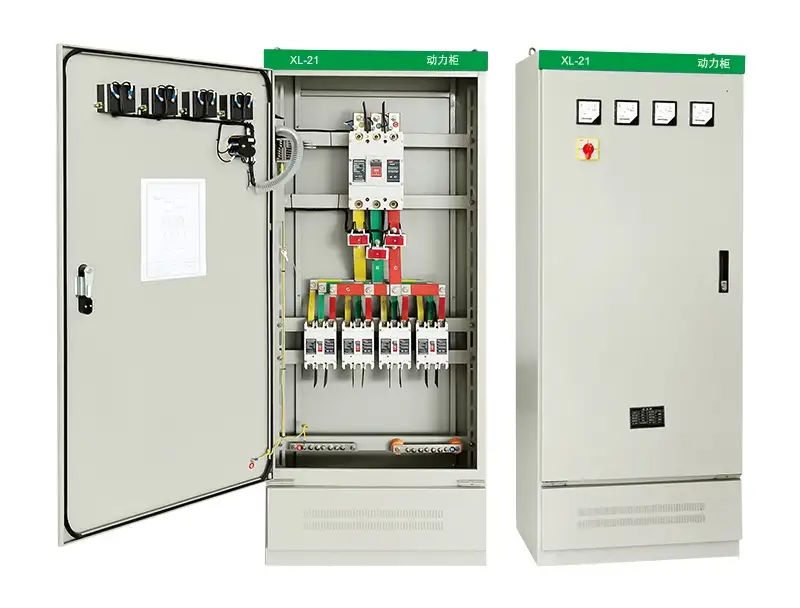

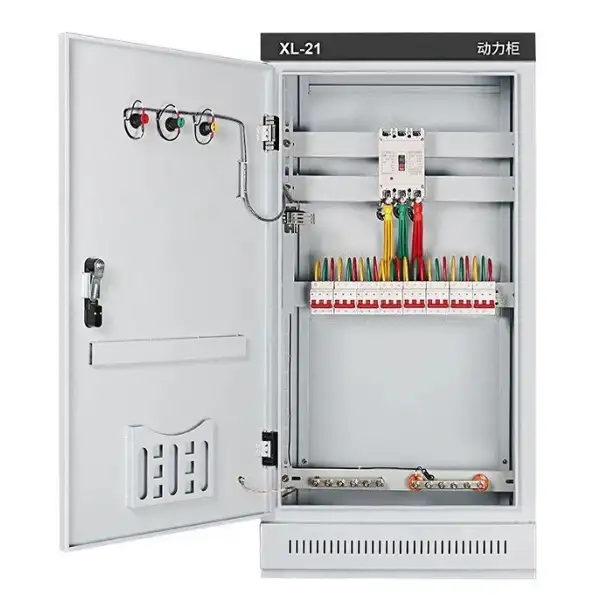

2. 代表的なコンポーネント

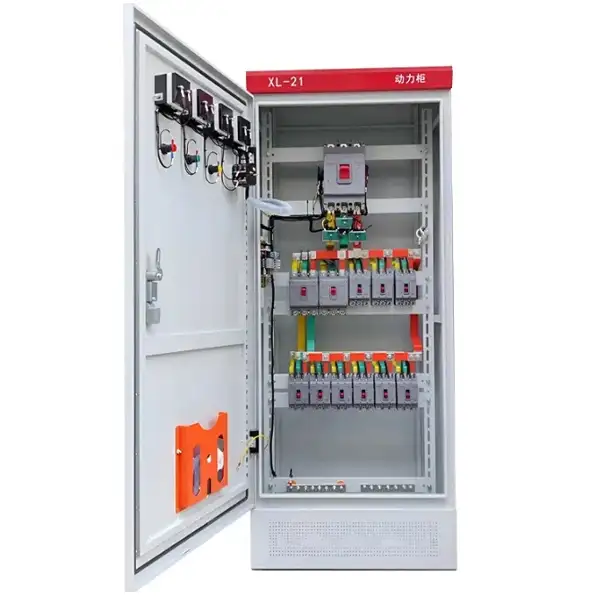

XL-21 低電圧パネルには通常、モールド ケース サーキット ブレーカ (MCCB)、気中サーキット ブレーカ (ACB)、残留電流サーキット ブレーカ (RCCB) など、いくつかの下位コア コンポーネントが含まれています。メイン スイッチまたは受電スイッチ、たとえば CM1-400L モールド ケース サーキット ブレーカは、分電盤全体の受電電源を制御し、通常は主回路の受電端に配置されます。モーターや照明などの独立した分岐回路の管理を担当する、CM1-100L サーキット ブレーカーやコンタクタなどの分岐スイッチまたは出力スイッチ。

通常、保護装置はサーキットブレーカーのトリップユニットに組み込まれており、オプションの残留電流保護アクセサリとともに過負荷および短絡保護を提供します。この制御デバイスにより、AC コンタクタ コイルをローカルまたはリモートで操作して、高電力機器を起動または停止できます。最後に、電圧計、電流計、表示灯、押しボタンなどのさまざまなインジケータとオペレータが、キャビネットに取り付けられたコンポーネントとともに、完全な制御および表示インターフェイスを形成します。

動作条件と設置環境

長期的に安定した動作を保証するには、次の環境条件を満たす必要があります。

1. 高度:通常 ≤2000 m;高地では特別な処理が必要です。

2. 周囲温度:-10°C ～ +40°C、24 時間平均 ≤+35°C。

3. 相対湿度:+40°C で ≤50%; +20°C で最大 90% – 結露を防止する必要があります。

4. 取り付け傾斜:安定性を確保するには、垂直から 5°以下にしてください。

5. 環境条件:激しい振動や衝撃がないこと。腐食性ガスや爆発性ガスがないこと。導電性粉塵がないこと。

6. 保管と輸送:取り付ける前に、湿気を避けて乾燥した清潔な場所に保管してください。基礎チャンネル、アンカーボルトはお客様にてご用意願います。

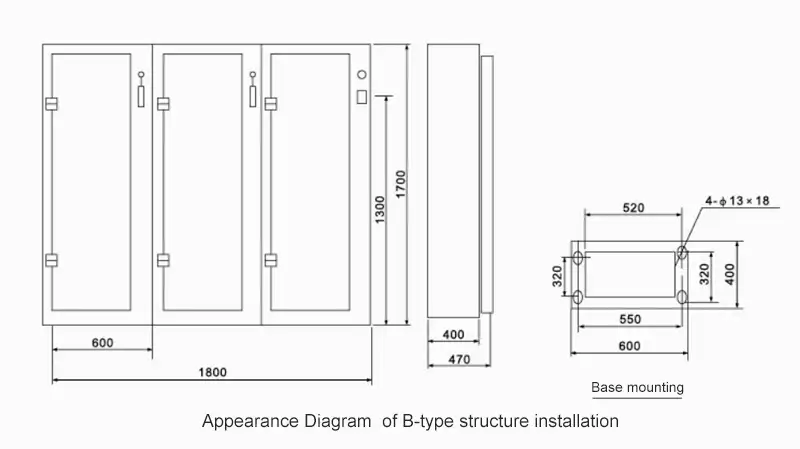

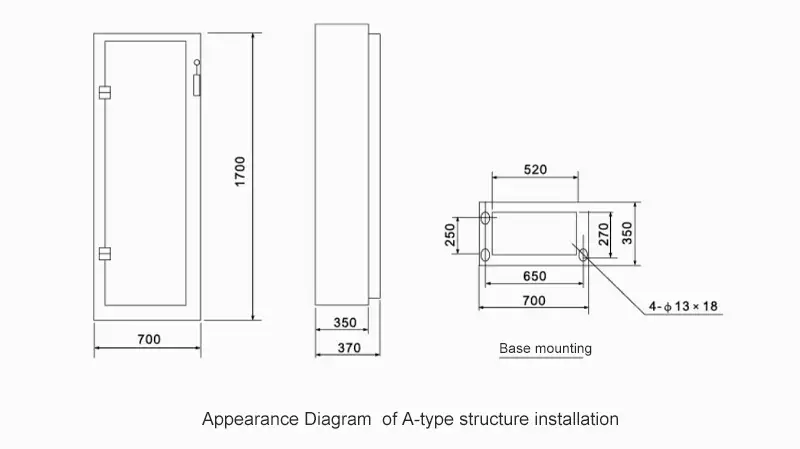

外観および取付説明図

運転・保守・点検

設置またはオーバーホール後に配電盤を使用する前に、次の検査とテストを実行する必要があります（オーバーホール後の検査とテストは、オーバーホールの性質に基づいて決定されます）。

1. 配電盤内に設置されている電気機器および二次配線が図面要件に適合しているかどうかを確認します。

2. 操作に使用するナイフスイッチ、エアスイッチに柔軟性があり、噛み込みがないか確認してください。

3. 電気機器の接触が良好かどうか、および機器自体の動作要件を満たしているかどうかを確認します。

4. 配電盤内に異物がないか、各部のネジが緩んでいないか確認してください。

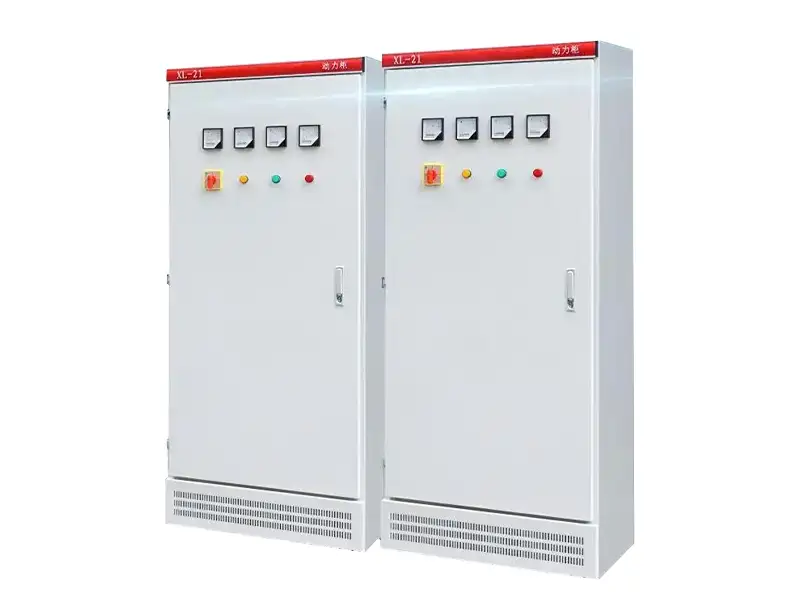

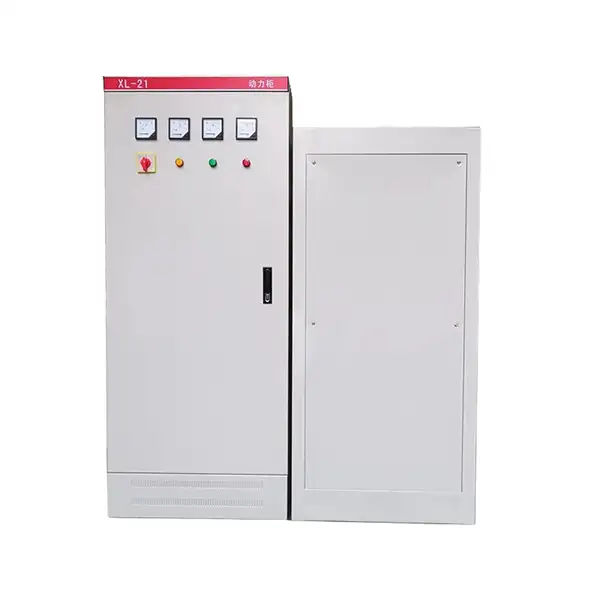

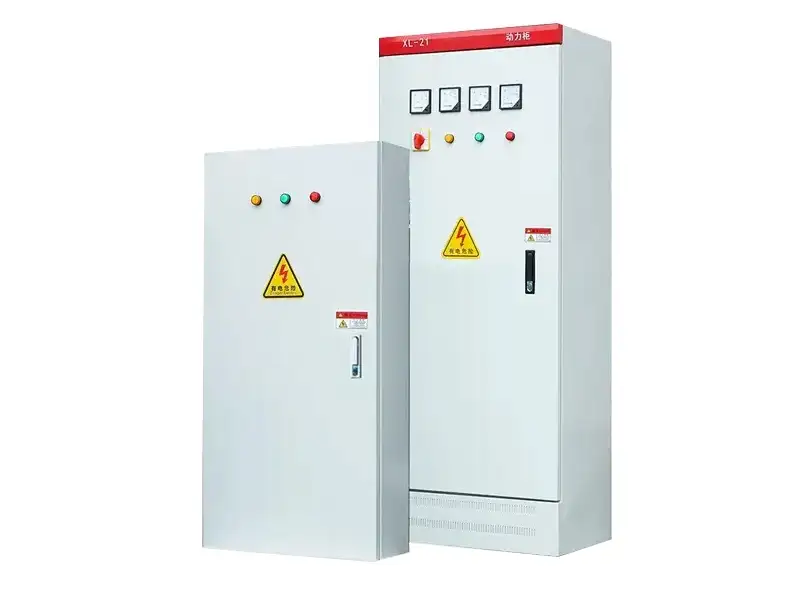

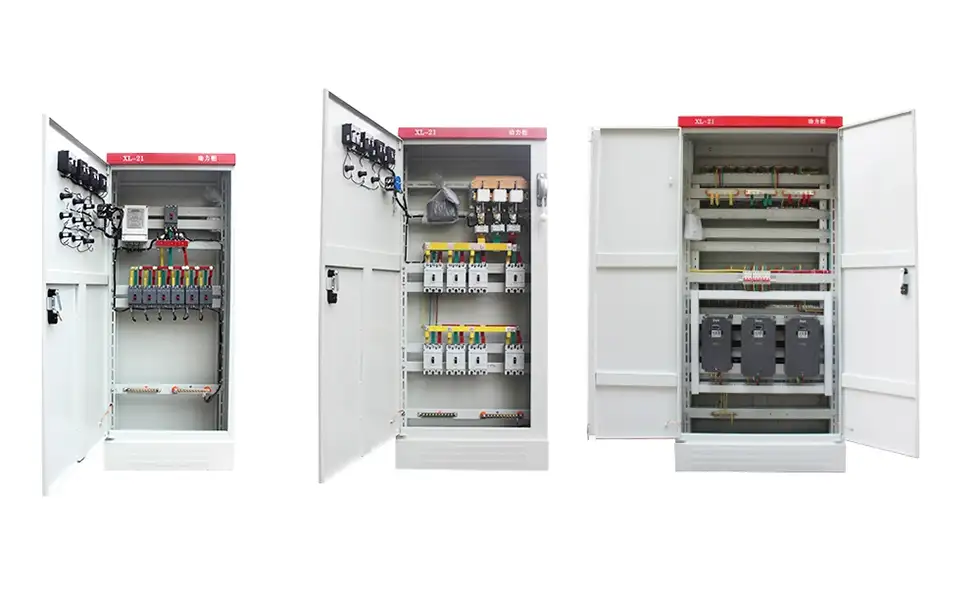

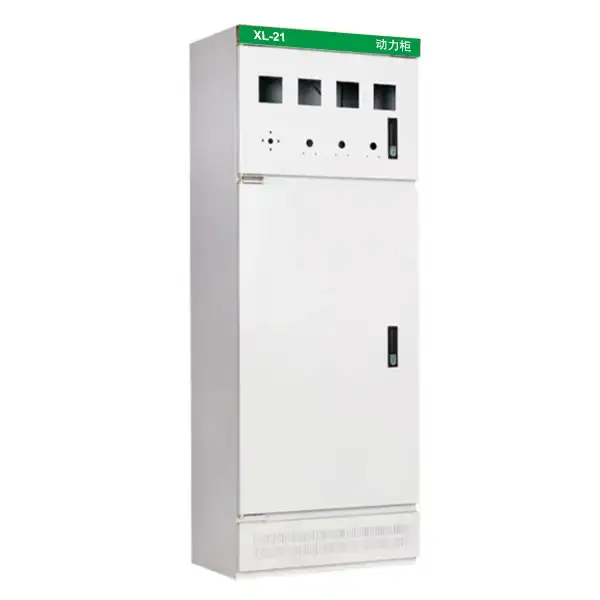

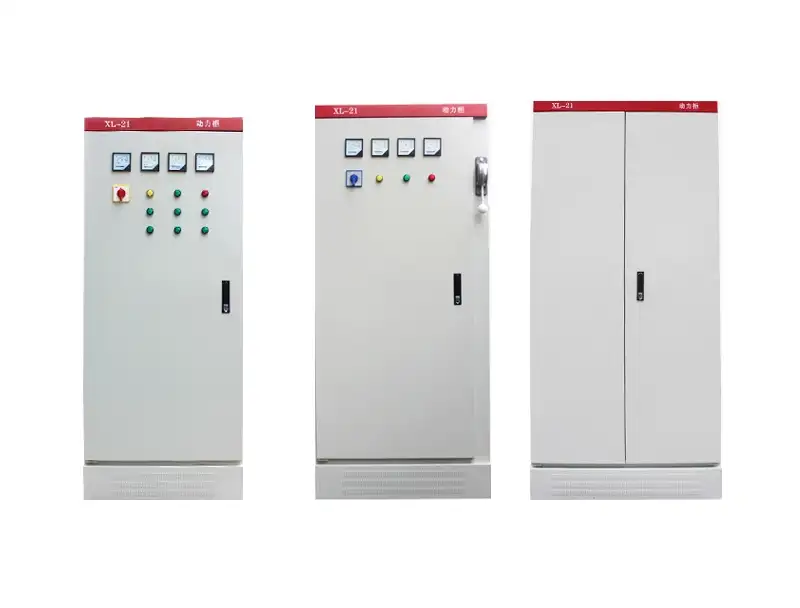

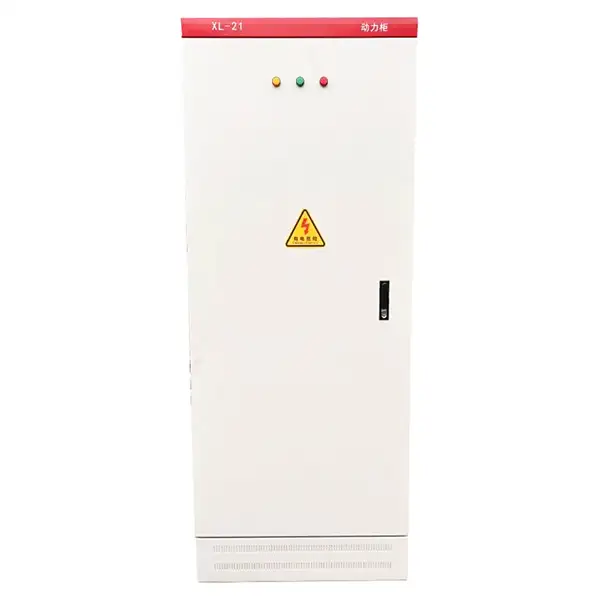

製品ショー
