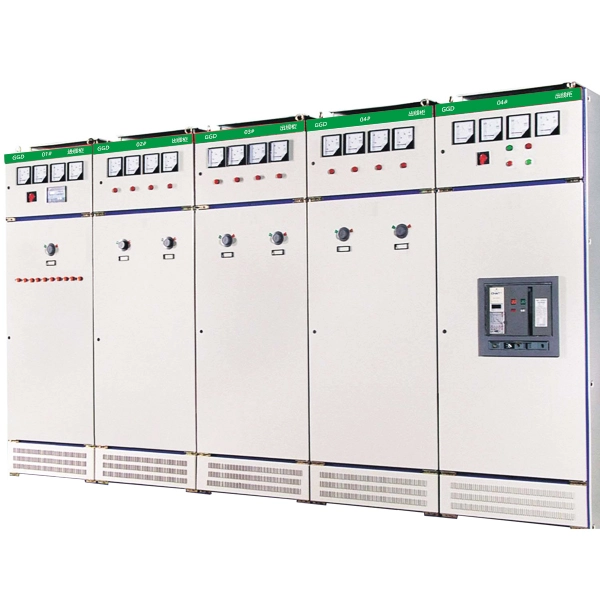

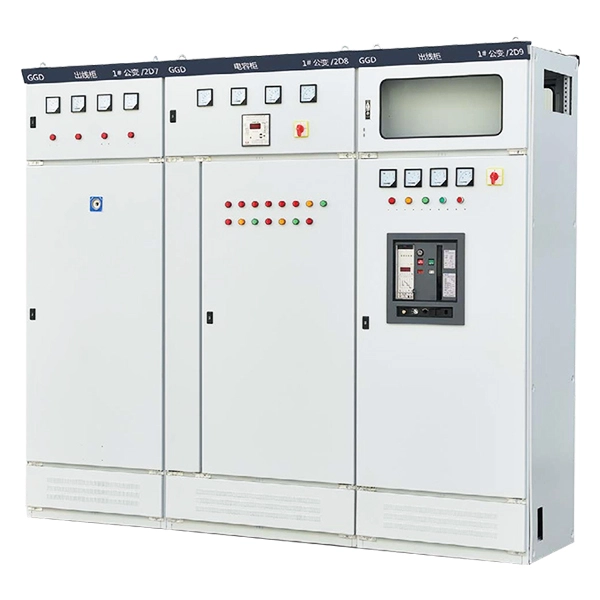

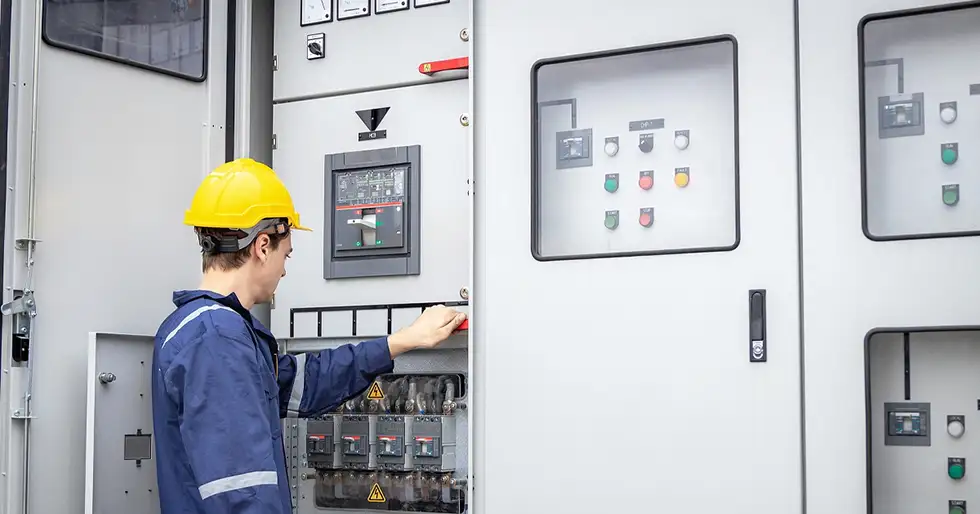

GGD 低電圧開閉装置 LV パネル

中国の低電圧配電システムでは、GGD 低電圧開閉装置 LV パネルが一般的な配電機器です。大手配電機器メーカーとして、当社の製品は品質の信頼性、性能の安定性、堅牢性、耐久性に優れており、中国および海外市場のお客様から長年にわたり高い評価をいただいております。

お問い合わせを送信

製品説明

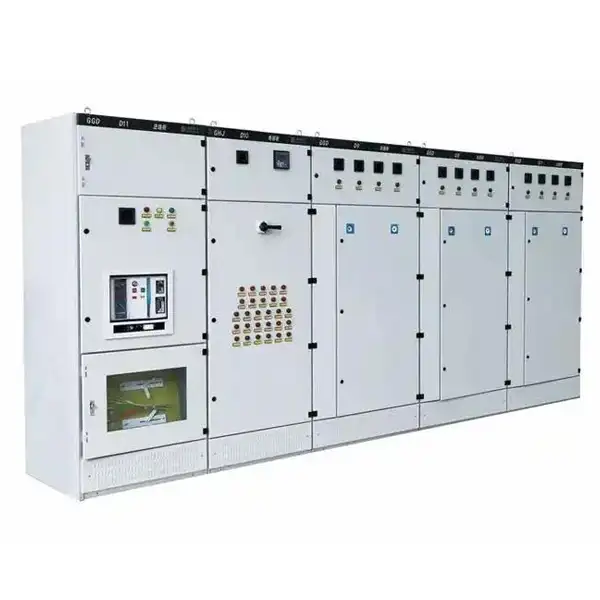

Cotenele は大手の低電圧電気機器の製造および輸出業者です。GGD 低電圧開閉装置 LV パネルは当社が製造した電気機器で、380V ～ 660V の電力システムで広く使用されている固定型配電キャビネットです。モジュラー取り付け穴を備えた 8MF 冷間成形鋼で構築されており、効率的な熱放散のための上部と底部の冷却スロットによる自然換気が特徴です。このシリーズには、GGD1 (1000A/15kA)、GGD2 (1500A/30kA)、および GGD3 (3150A/50kA) の 3 つのモデルがあり、保護等級は IP30 から IP54 です。

GGD シリーズの低圧開閉器は、GCS や MNS などの引き出し式とは異なり、電源オフのメンテナンスが必要ですが、よりシンプルで経済的なソリューションを提供します。 GGD スイッチギヤの一般的な用途には、産業プラント、商業ビル、データセンター、インフラストラクチャプロジェクトなどがあります。このシリーズの低電圧スイッチギヤは、GB72511、JB/T9961、IEC61439 などの国家専門規格に準拠しています。

Ggd Low Voltage Switchgear Lv Panel

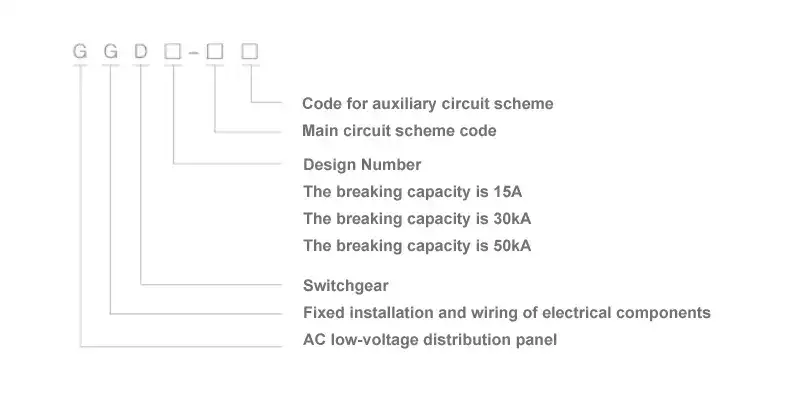

モデルと意味

Ggd Low Voltage Switchgear Lv Panel

主な技術パラメータ

モデル	定格電圧(V)	定格電流(A)		定格短絡遮断電流(kA)	定格短時間耐電流(1s)(kA)	定格ピーク耐電流(kA)
GGD1	380	A	1000	15	15	30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

Ggd Low Voltage Switchgear Lv Panel

労働条件

Cotenele GGD 低電圧開閉装置 LV パネルは、次の動作環境に適しています。

1. 周囲温度は +40°C を超えてはならず、または -5°C を下回ってはならず、24 時間の平均温度は +35°C を超えてはなりません。

2. 雰囲気条件: 空気は清浄でなければなりません。相対湿度は、最高温度 +40°C で 50% を超えてはなりません。温度変化による結露の発生の可能性を十分に考慮する限り、低温ではより高い相対湿度、たとえば +20°C で 90% が許容されます。

3. 高度は海抜 2000 メートルを超えてはなりません。

4. このユニットは、-25°C ～ +55°C の温度範囲内での輸送および保管に適していますが、短期間 (24 時間を超えない) +70°C の温度にさらされる可能性があります。このような極端な温度下でも、ユニットは回復不能な損傷を受けることはなく、標準条件下で通常の動作が可能です。

5. 上記使用条件を満たせない場合には、使用者とメーカーとの交渉により解決するものとします。

6. 本装置を海洋石油掘削・生産プラットフォームや原子力発電所等で使用する場合には、別途技術協定を締結するものとします。

Ggd Low Voltage Switchgear Lv Panel

GGD 低圧開閉装置の構造上の特徴は何ですか?

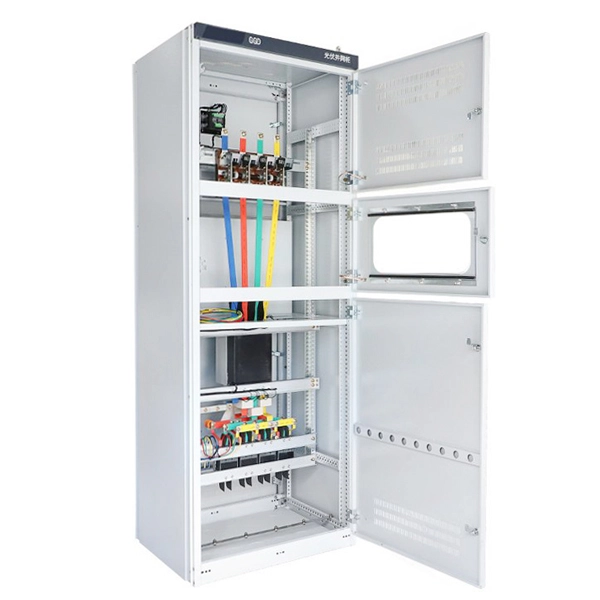

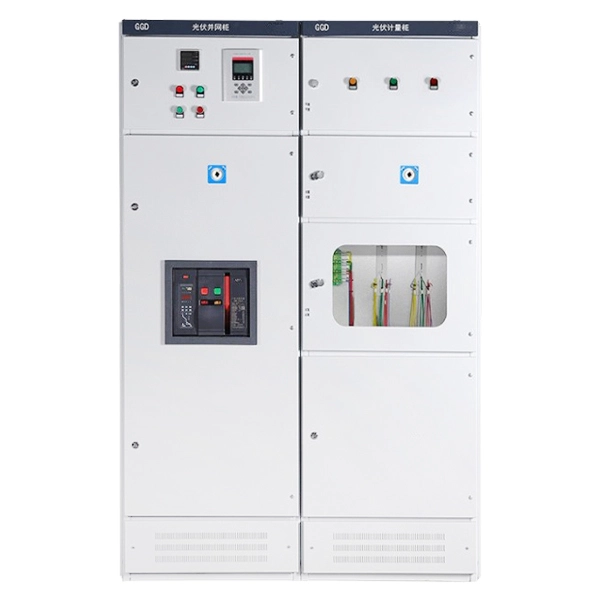

1. キャビネットの全体構造

GGD 低圧 AC 配電キャビネットはユニバーサルキャビネット設計を採用しています。フレームは 8MF 冷間成形鋼から部分溶接で組み立てられています。キャビネットの精度と品質を確保するため、すべての構造部品と専用の補助部品は指定の形鋼メーカーから供給されます。パネルのコンポーネントはモジュール設計を採用し、20モジュールの取り付け穴を備えているため、高い汎用性が得られます。これにより、工場での事前生産が可能になり、製造サイクルが大幅に短縮され、作業効率が向上します。

2. 放熱設計

GGD 低圧スイッチギヤは、放熱の観点から自然換気を最大限に活用しています。冷気はキャビネット底部のスロットから継続的に流入し、比較的密閉された筐体内で自然に上昇し、遮るもののない通気経路を形成します。これにより、追加の電力を必要とせずに低電圧パネルの内部から熱を効果的に除去でき、効率的な冷却が実現します。

3. デザイン性と外観デザイン

外装スタイルの観点から見ると、GGD キャビネットは現代の工業製品デザインの要件に従っています。黄金比法は、キャビネット全体の寸法とさまざまなセクションの分割を決定するために使用されます。その結果、開閉装置全体のバランスが良く、魅力的ですっきりとした外観になります。

4. キャビネットのドアとヒンジ

キャビネットの扉はピボット式可動ヒンジでフレームに接続されているため、取り付け、取り外しが非常に便利です。山型のゴム製シールストリップがドアの折り畳まれた端に沿って埋め込まれています。ドアが閉まると、シールストリップは一定量の圧縮を受け、ドアとキャビネットの間の直接的な衝撃を防ぐだけでなく、ドアの保護等級も効果的に向上します。

5. 接地保護システム

接地保護のため、電気部品を含む計器ドアは銅より線を使用してフレームに確実に接続されています。同時に、すべての内部取り付け部品はローレットネジを介してフレームに接続されます。このようにして、キャビネット全体が完全かつ継続的な接地保護システムを形成し、操作および保守要員の安全を確保します。

6. 表面コーティング

キャビネットの表面はポリエステル製のオレンジテクスチャーの焼付け塗装で仕上げられています。このコーティングは強力な接着力と優れた質感を提供すると同時に、キャビネット全体に柔らかいマットな色合いを与え、ぎらつきを効果的に防ぎます。これにより、製品の外観が向上するだけでなく、勤務中の係員にとってより快適な視覚環境が作成されます。

7. トップカバーとリフティングリング

GGD パネル上部の 4 隅には 4 つの吊り上げリングがあります。これらの吊り上げリングは吊り上げと輸送に使用され、機器の取り扱いと位置決めを容易にします。パネルの上部カバーは取り外し可能で、この設計によりユーザーは必要に応じて現場でのメインバスバーの組み立てや調整に便利に取り外すことができます。

8. 保護等級

GGD 低電圧パネルの標準保護等級は IP30 で、ほとんどの屋内環境の要件を満たしています。ユーザーの動作環境でより高いレベルまたは異なるレベルの保護が必要な場合は、IP20 から IP40 までの他の保護レベルを選択して、さまざまな作業条件に適応できます。

Ggd Low Voltage Switchgear Lv Panel

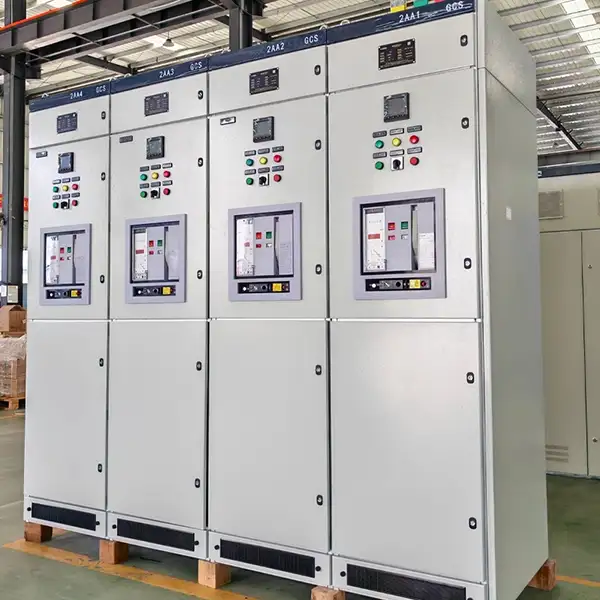

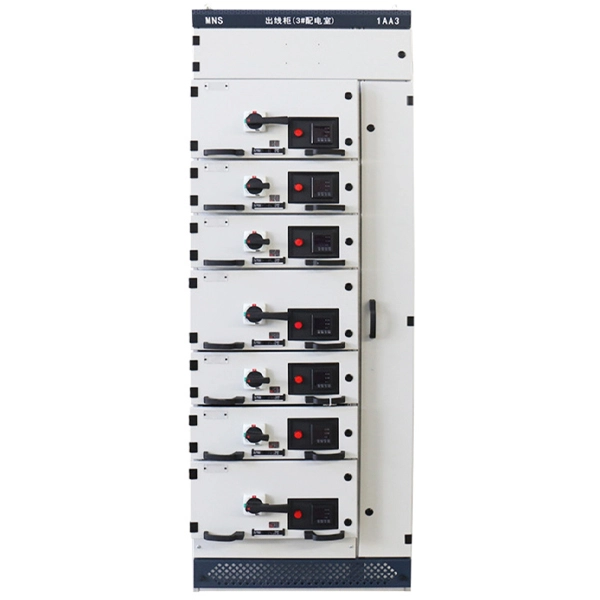

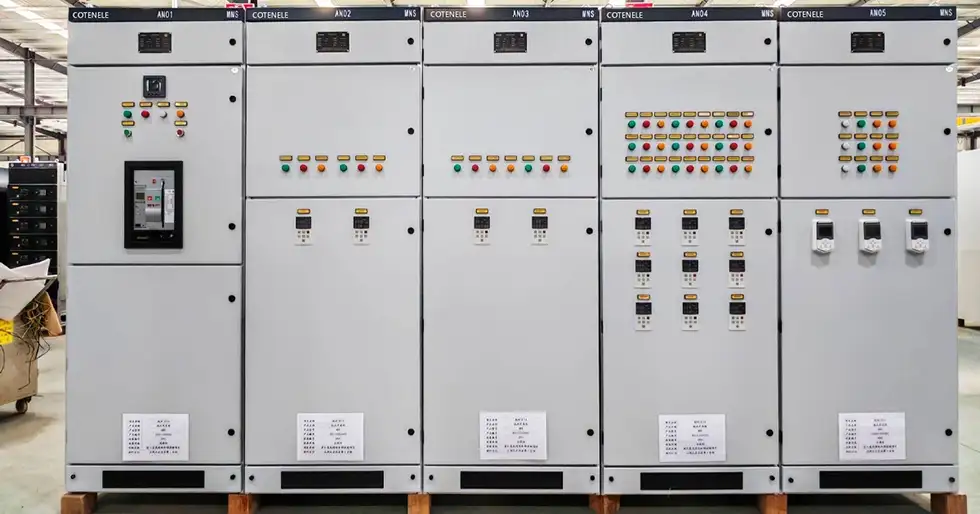

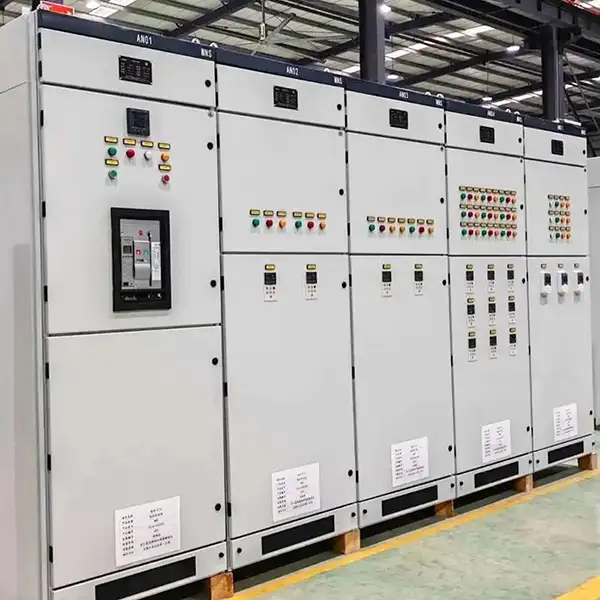

GGD低圧開閉装置VS引出形開閉装置

特徴	GGD(固定)	GCK/GCS/MNS(引き出し)
工事	固定タイプ - コンポーネントをキャビネットに直接取り付けます	機能ユニットを完全に取り外せる引出し式
メンテナンス	電源オフのメンテナンスが必要です。シンプルな構造で故障率が低い	ライブメンテナンスが可能 - 他の回路に影響を与えることなく、故障したユニットをスペアと交換します
料金	低コストで経済的	価格が高く、構造が複雑になる
典型的な応用	回線数が少なく、頻繁なメンテナンスが不要	高い電源連続性要件、多数の回路、頻繁なメンテナンス

Ggd Low Voltage Switchgear Lv Panel

選び方と注意点

正しい GGD 低電圧開閉装置 LV パネルを選択することは、システムの安全性にとって重要です。

コアパラメータの一致: まず、実際の負荷電流と短絡電流に基づいて、GGD1、GGD2、GGD3 などの適切なモデルを選択します。電流に対して 20% のマージンを取ることをお勧めします。

設置と放熱: 高電流アプリケーションの場合、たとえば 3200a を超える場合は、パネルの奥行きを増やすことを検討してください。たとえば、上部出力キャビネットには 1200mm の奥行きが必要になる場合があります。メンテナンスにアクセスできるように、低電圧パネルの前後に少なくとも 800 mm のスペースを確保してください。

環境適応性: 高温、高湿、粉塵の多い環境では、IP40 などのより高い保護等級のモデルを選択してください。

機能と拡張: 電力監視などのデータ送信要件を確認し、将来の拡張要件に備えて十分なスペースを確保します。

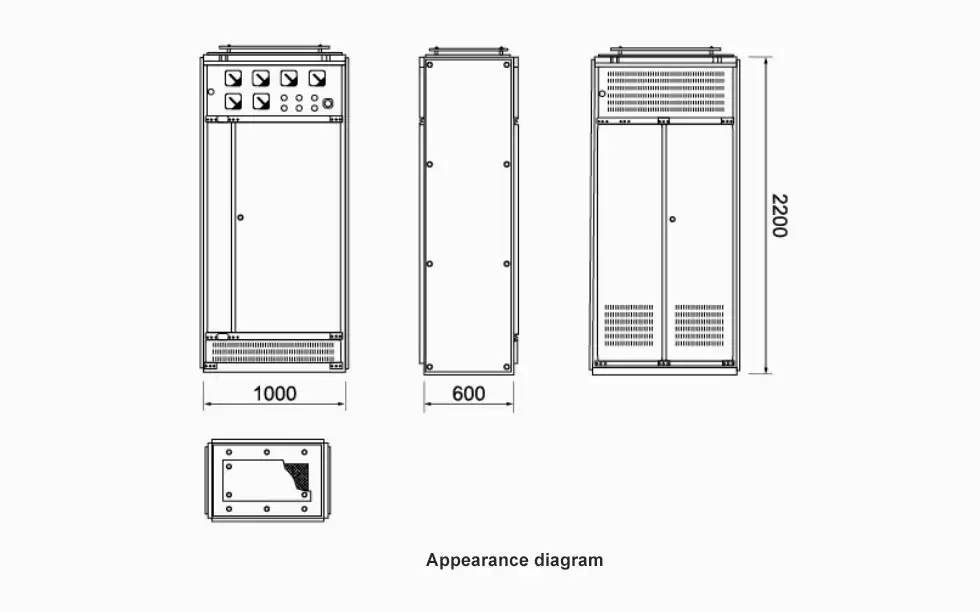

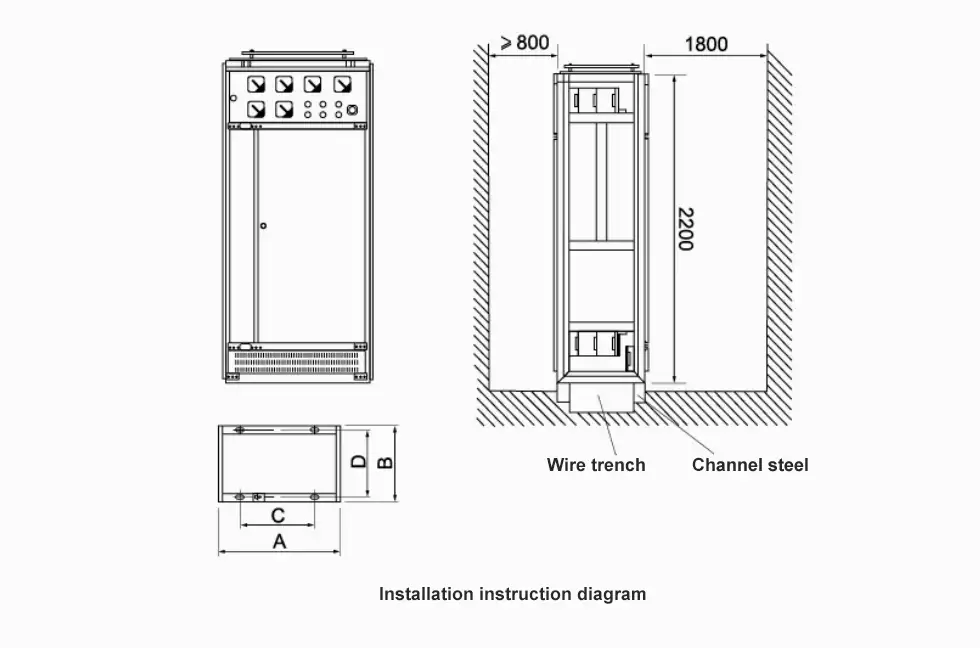

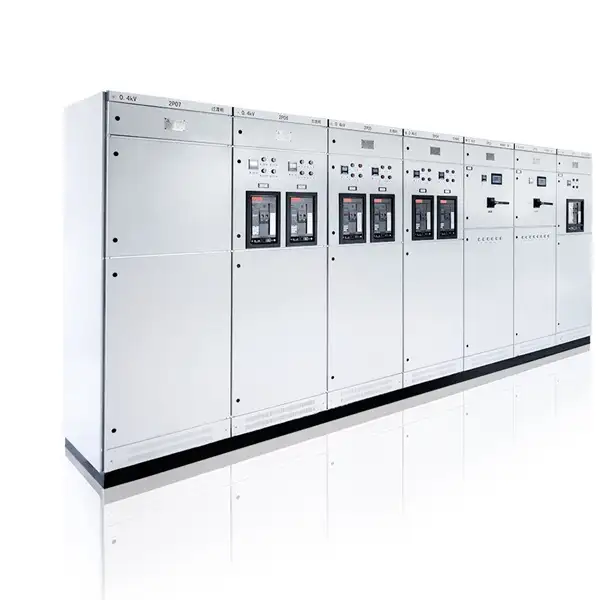

外観および取付説明図

Ggd Low Voltage Switchgear Lv Panel

GGDコード	A(mm)	B(mm)	C(mm)	D(mm)
GGD06	600	600	450	556
GGD06A	600	800	450	756
GGD08	800	600	650	556
GGD08A	800	800	650	756
GGD10A	1000	600	850	556
GGD10A	1000	800	850	756
GGD12	1200	800	1050	756
