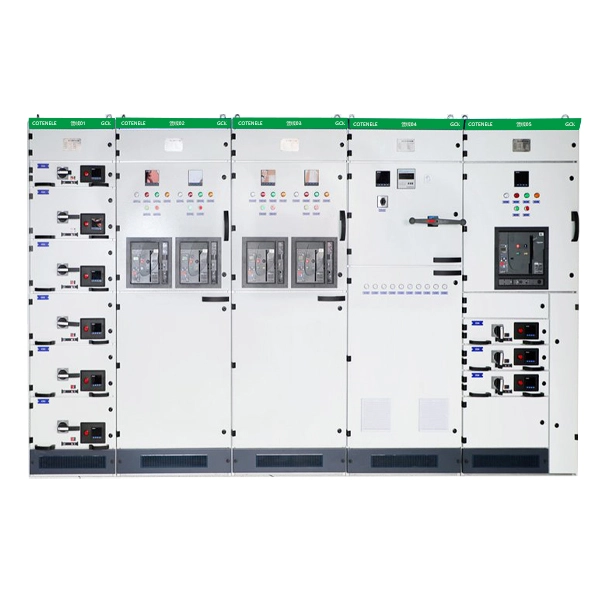

GCK 低圧配電盤 引き出し式

Cotenele が製造する GCK 低電圧配電盤引込式パネルは、発電所、産業企業、および高層ビルの配電およびモーター制御に広く使用されている国産の低圧引込式開閉装置です。

この低圧開閉装置は、バスバー、機能ユニット、ケーブル用に個別のコンパートメントを備えたモジュラー設計を採用しており、動作の安全性が向上しています。各ドロワー ユニットには「接続」、「テスト」、「切断」の 3 つの位置があり、メイン バスバーの通電を切ることなく回路のメンテナンスが可能です。

GCK 引き出し式低電圧配電盤は、最大 660V の定格絶縁電圧、最大 4000A の水平バスバー定格電流、および強力な短時間耐性を備えています。 GCS や MNS タイプと比較して、GCK はよりコンパクトな構造で低コストであるため、コスト重視の用途に最適です。

定期的なメンテナンスには、機器の清掃、ケーブル接続部の過熱のチェック、プラグインユニットの摩耗の検査が含まれ、長期にわたる安定した動作を確保します。

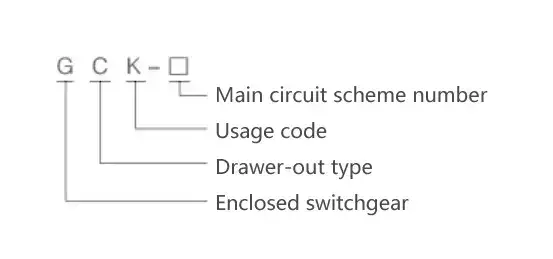

モデルと意味

主な技術パラメータ

動作環境

1. 高度は海抜 2000 メートルを超えてはなりません。

2. 周囲温度は +40 °C を超えてはならず、24 時間の平均温度は +35 °C を超えてはならず、-50 °C を下回ってはなりません。

3. 雰囲気要件:空気はきれいでなければなりません。相対湿度は、温度 +40 °C で 50 % を超えてはなりません。低温では相対湿度が高くても許容されます (たとえば、+20 °C では 90 %)。

4. 機器は、火災、爆発の危険、深刻な汚染、化学腐食、または激しい振動のない場所に設置する必要があります。

5. 垂直面に対する許容傾斜は 5°を超えてはなりません。

6. この製品は、-25 °C ～ +55 °C の温度範囲、および短期間 (24 時間を超えない) +70 °C までの温度での輸送および保管に適しています。

上記の条件を満たせない場合、ユーザーは注文時にメーカーに通知し、双方の合意に達するものとします。

製品構造

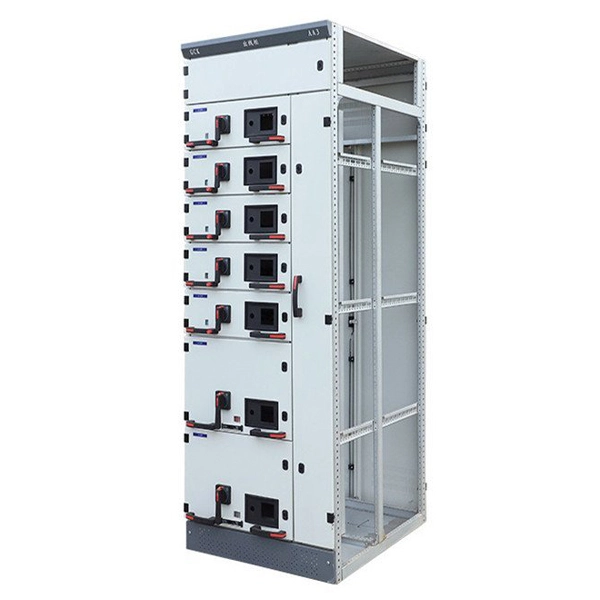

1. 基本的な枠組み

GCK 引出式低圧配電盤はモジュラーボルト接続構造を採用しています。すべてのフレームコンポーネントはネジで接続され、基本フレームを形成します。次に、ドア、パネル、パーティション、引き出し、取り付けブラケット、バスバー、電気部品を順番に追加して、アセンブリを完成させます。

2. フレームの特性

フレームは形鋼を使用し、立体的なアングルブラケットで組み立てられています。全ての接続をボルト止め（無溶接）で行うため、溶接変形や残留応力がなくなり、取付精度が向上します。フレームと部品の取り付け穴は 20 mm モジュラー グリッド (E = 20 mm) に従います。

3. 表面処理

内部構造部品は亜鉛メッキされています。外部部品は酸洗い、リン酸塩処理を行った後、静電エポキシ粉末でコーティングされます。

4. パワーセンター (PC) – 受電ユニット

(1) 上部セクション:水平バスバーコンパートメント。

(2) その下:サーキットブレーカーコンパートメント。

(3) ブレーカーは、国産タイプ (例: DW15C、ME シリーズ) または輸入タイプ (例: ABB F‑シリーズ、インテリジェント ブレーカーを含む) のいずれかです。

(4) 主回路が背面にあるパソコン受電ユニット（バスカプラ含む）の場合：

630 A – 1600 A → キャビネットサイズ:800(W)×1000(D)×2200(H)mm。

背面に取り付けられた回路がない場合:800×800×2200mm。

(5) 1600 A ～ 3150 A の場合:

背面に取り付けられた回路の場合:1000×1000×2200mm。

背面に取り付けられた回路がない場合:1000×800×2200mm。

5. パワーセンター (PC) – フィーダーユニット

受信ユニットと同様の構造。 630 A ～ 1600 A のフィーダ電流の場合、1 つのキャビネット (1000 × 1000 × 2200 mm) に 2 つの垂直に配置された回路が収容されます。

6. モーター コントロール センター (MCC) – 2 つの取り付けオプション

壁掛け式 (背面は前面からのみアクセス可能):

トップ：水平バスバー。下: 引き出し機能ユニット領域 (幅 600 mm、高さ 1840 mm)。左側 - 引き出しユニット。右側 - 幅 200 mm のケーブル出口エリア。キャビネットサイズ：800（W）×500（D）×2200（H）mm。

自立型 (両側からアクセス可能):

キャビネット幅600mm。背面のケーブル出口エリア。キャビネットサイズ:600(W)×800または1000(D)×2200(H)mm。 PCキャビネットに合わせて奥行き1000mmを推奨します。

引き出しを引き出しても充電部が露出せず安全です。

7. 引き出しの連動と互換性

ドロワーユニットとその扉はメインスイッチ操作機構により機械的に連動しています。メインスイッチが閉じているとドアは開きません。この機構は閉じた位置でも開いた位置でも南京錠をかけることができます。

コンパートメントは金属製のパーティションで区切られています。引き出しは完全に交換可能です。

3 つのポジション:接続、テスト、切断。引き出しは各位置で自動的にラッチされます。左側のプレートを引くとラッチが解放され、次の位置に移動します。落下防止機能により、引き出しを完全に引き出したときに引き出しが落下するのを防ぎます。

8. 固定コンパートメント (例: コンデンサ補償、メータリング)

固定ユニットは引出しユニットと同じ外形寸法、水平バスバー配置となっており、並列設置が可能です。

9. バスバー システム – 三相、5 線式

水平バスバー:定格電流 ≤1250 A の単一バスバー。 >1250 A 用のダブルバスバー。

隣接するキャビネット間のジョイントには連結ブロックを使用します。

垂直バスバーはポリカーボネート エンジニアリング プラスチック ハウジングに囲まれており、アークの伝播を制限する内部バリアが付いています。

中性線バスバー (N) はキャビネットの前面上部にあります。

保護接地バスバー (PE) が底部にあり、キャビネットのパーティションとドアに接続されており、接地の連続性が確保されています。

10. 換気と保護

エンクロージャの保護レベルを低下させることなく、キャビネットの上部と下部に自然換気用の開口部が設けられています。

エンクロージャの保護等級は IP40 です。

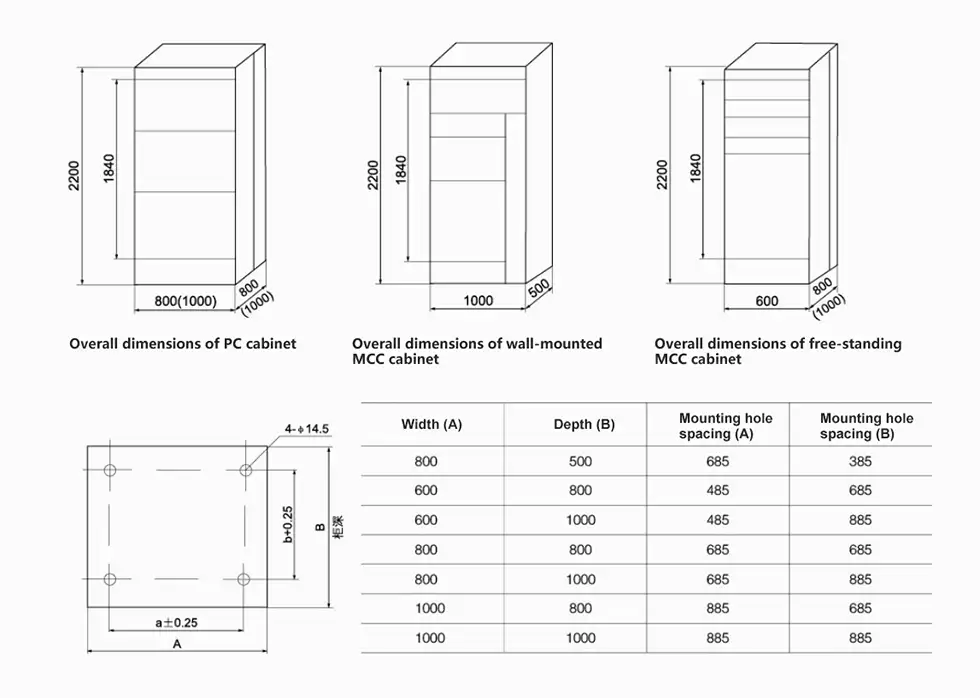

全体寸法と取り付け寸法

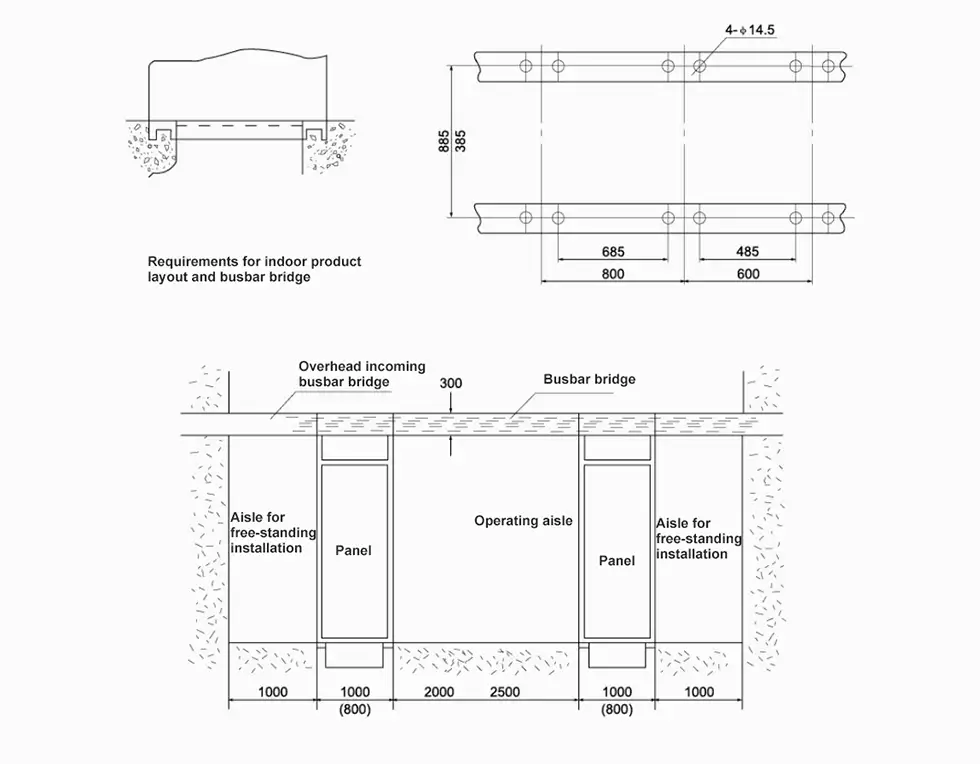

GCK 引き出しキャビネット – 基礎設置図

注：当社では、お客様のご要望に応じて、さまざまな形式のバスバーブリッジをご用意しております。

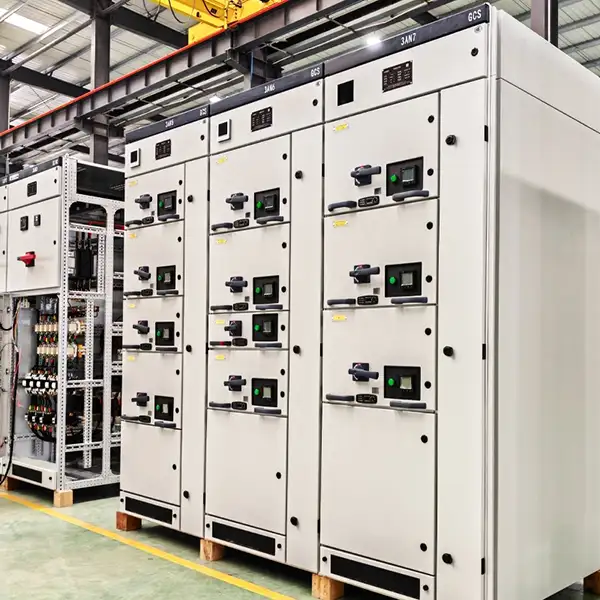

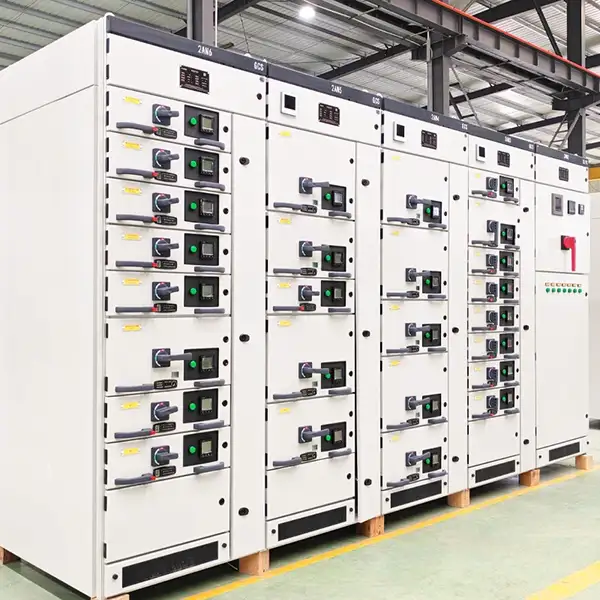

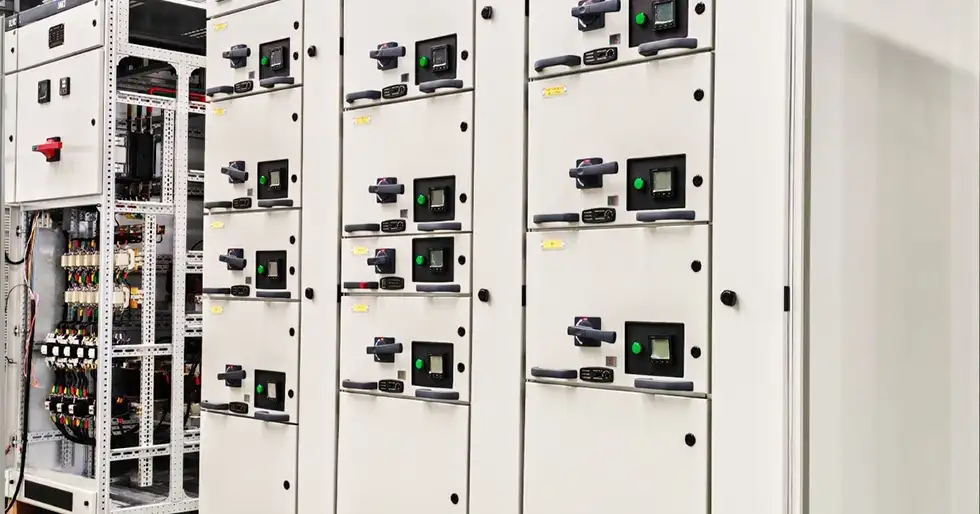

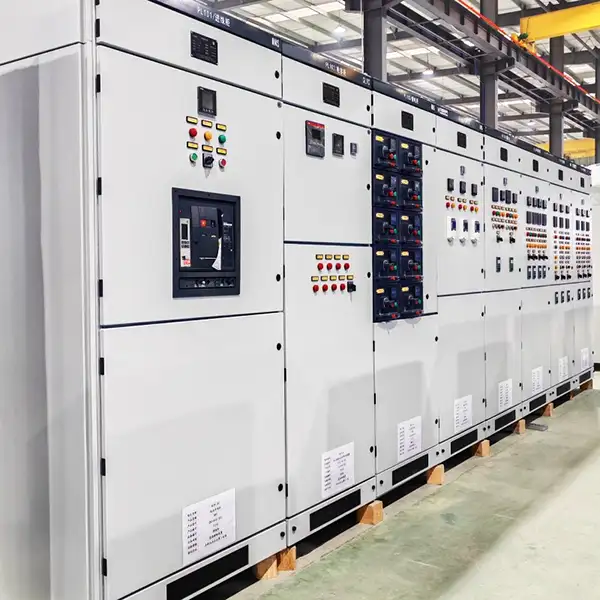

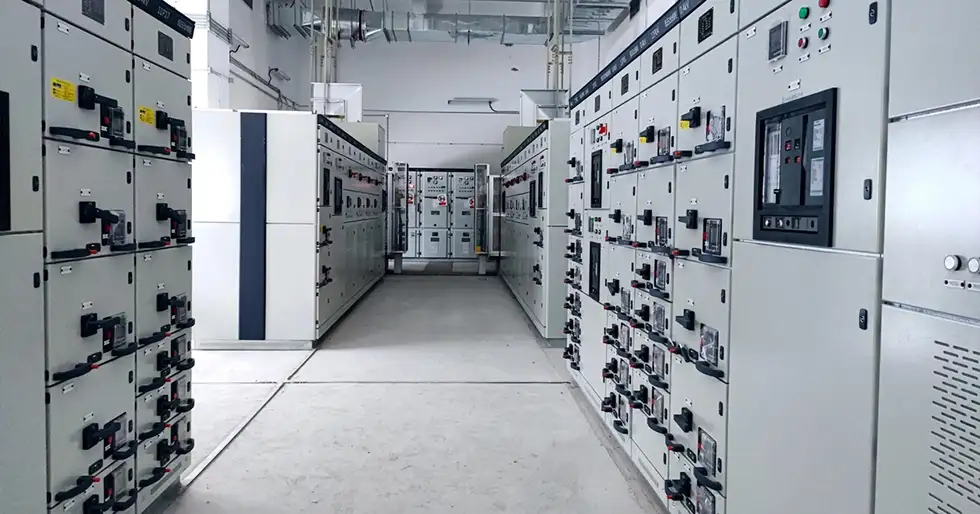

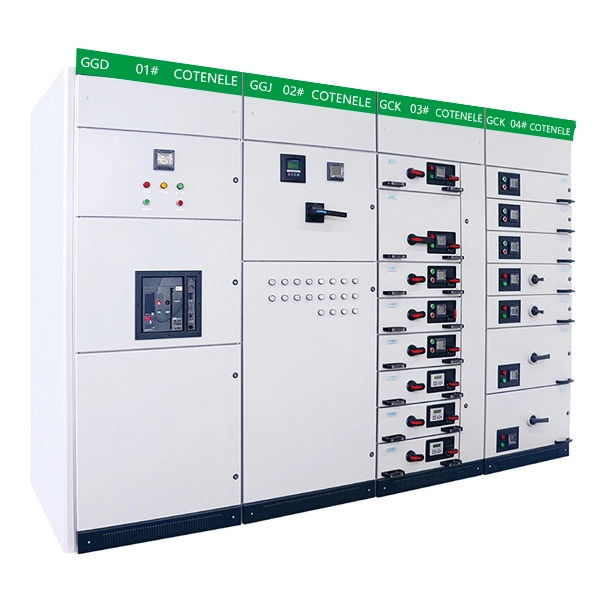

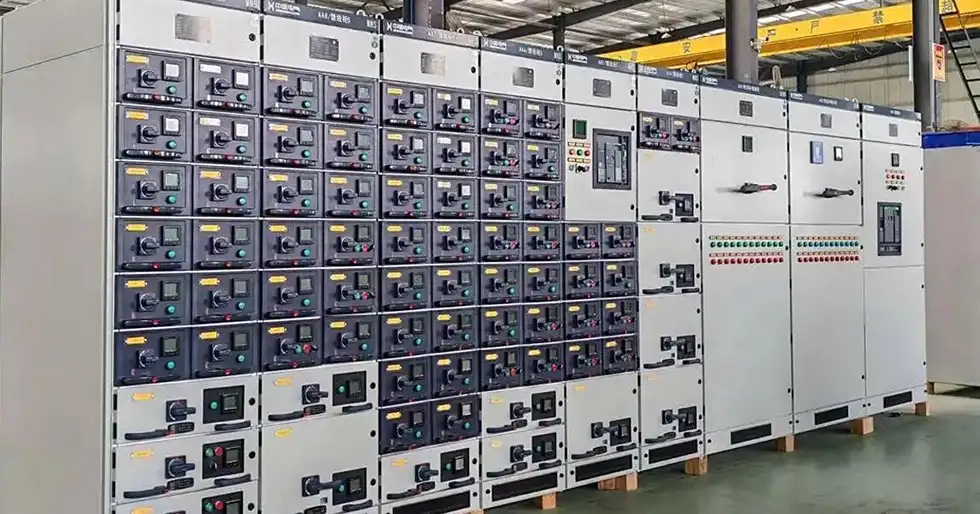

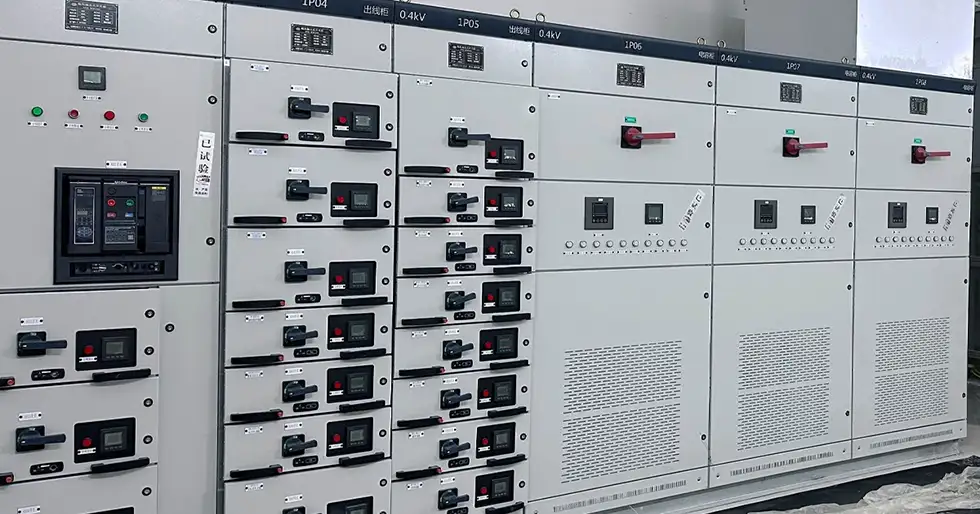

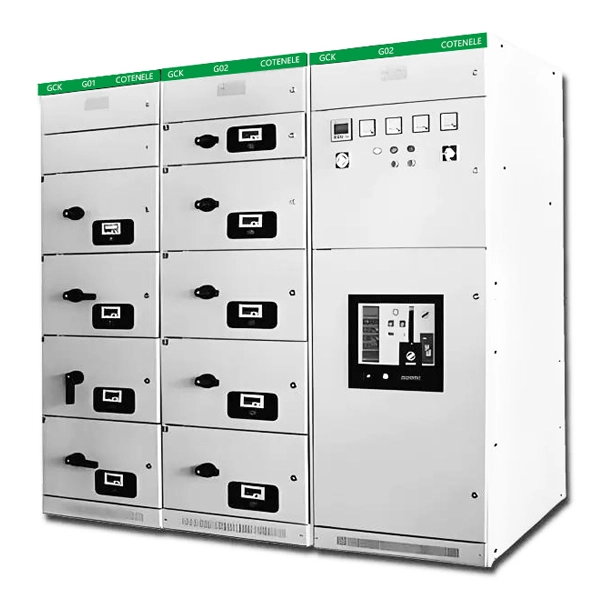

製品ショー
