11KVリング本体真空遮断器断路器

Cotenele は、現代の中電圧配電網におけるガス絶縁リングメインユニット (RMU) および環境に優しい開閉装置用のコンポーネントの専門メーカーです。当社の製品の定格電圧は 12kV ～ 40.5kV です。 KDV-12D/630-20-S シリーズ 11KV リングメインユニット真空サーキットブレーカディスコネクタは、安全で信頼性の高い動作を保証しながら、簡単な設置、最小限のメンテナンス要件、長寿命、コンパクトな寸法、および費用対効果を実現します。当社が製造したすべてのコンポーネントは、高圧 AC サーキットブレーカーに関する GB1984-2014、高圧 AC 断路器および接地スイッチに関する GB/T1985-2023 などの国家規格に完全に準拠しています。

お問い合わせを送信

製品説明

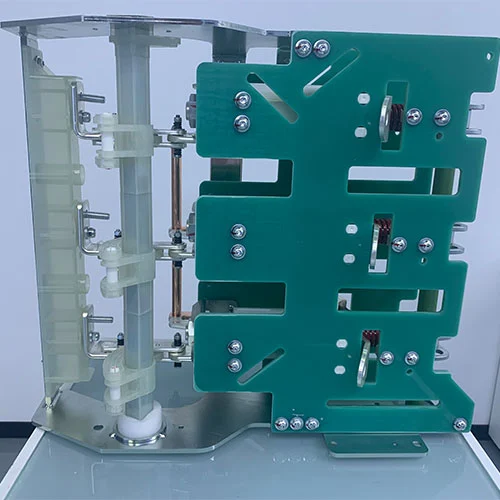

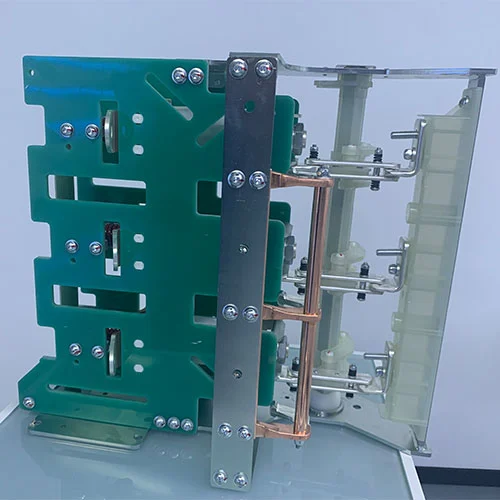

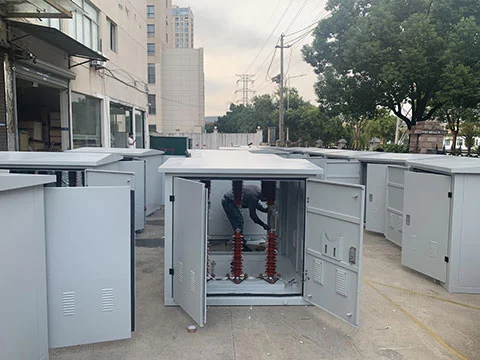

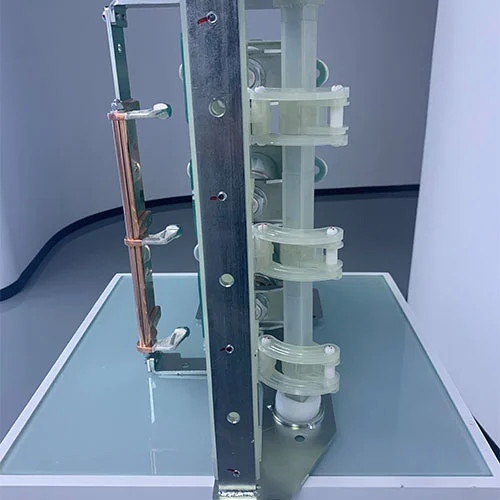

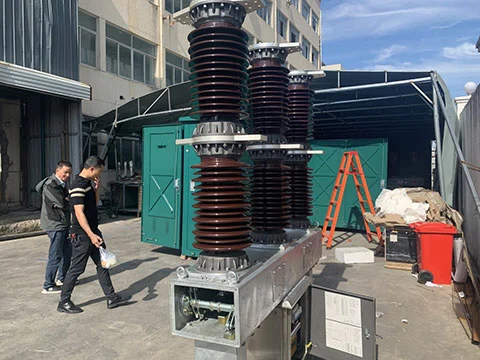

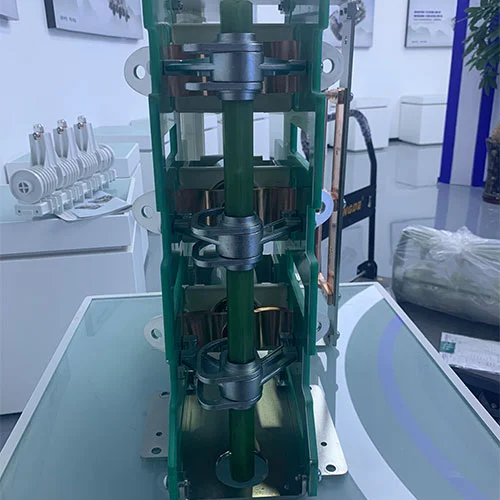

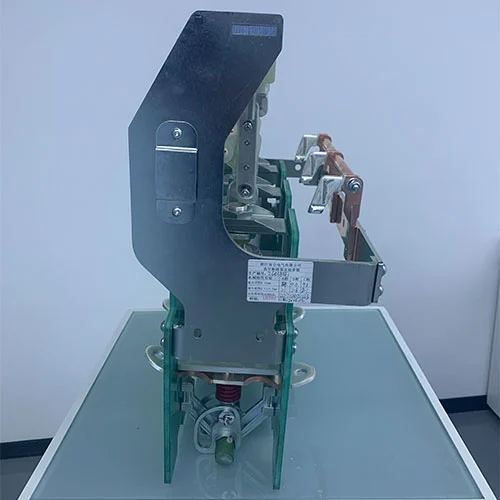

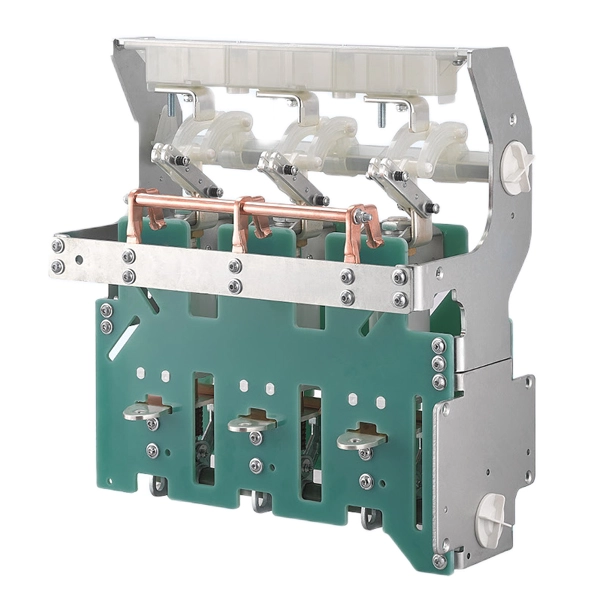

リング本体は、コンパクトなサイズ、柔軟な機能、確実な動作などの特長を備えた小型電気機器です。環境に優しい開閉装置とは、絶縁媒体として乾燥空気または窒素を使用する開閉装置です。その主な利点は、フリーの SF6 ガスであり、環境保護にさらに貢献できることです。絶縁スイッチを統合する Cotenele 社製の KDV-12D/630-20-S シリーズ 11KV リングメインユニット真空遮断器断路器は、これら 2 種類の高圧開閉装置の中核コンポーネントです。この装置の真空遮断器主回路の短時間耐電流は 20kA (4 秒) と 25kA (3 秒) を満たし、遮断器の機械的寿命は 10000 です。絶縁スイッチの機械的寿命は 3000 回です。接地開閉器の短期耐電流は20kA(4s)を満たし、機械的寿命は3000回です。

モデルと意味

KD	V	12	D	630	20	S
会社コード	遮断スイッチ付き真空遮断器	評価済み電圧	接地タイプ	評価済み現在	定格短時間耐電流	上部アイソレータ

真空遮断器の製品特長

真空サーキットブレーカーは、中圧 RMU および環境に優しい開閉装置の中核コンポーネントであり、優れた性能と環境上のメリットにより、最新の配電網で好まれています。

優れた消弧性:VCBのコア技術は主に真空遮断器です。接触面が離れると、発生したアークは、真空環境でのイオン化金属粒子の冷却および再凝縮中にほぼ瞬時に消えます。このプロセスは非常に高速かつ効率的であり、接触面の摩耗が最小限に抑えられます。

実質的にメンテナンスフリー:絶縁媒体としてオイルまたはガスを使用するサーキットブレーカーとは異なり、VCB には消弧媒体がありません。これにより、メンテナンス作業、人件費、サービスの中断が大幅に削減され、コスト効率が高くなります。

環境に優しい運用:VCB は、絶縁媒体として六フッ化硫黄 (SF6) を使用せずに動作します。これは環境保護に非常に優しく、地球規模の持続可能性の概念と一致しています。

コンパクトで小さいサイズ:真空サーキットブレーカーの構造はシンプルかつコンパクトで設置面積が小さいため、変電所、産業プラント、商業ビルなどのスペースに制約のある環境への設置が簡単になります。

高い機械的および電気的耐久性:VCB は非常に耐久性があり、頻繁なスイッチング動作にも劣化することなく耐えることができるため、要求の厳しいアプリケーションに対して長期的な信頼性を確保できます。

開閉器断路器の製品特長

ディスコネクターは、さまざまな用途に合わせて利用できる多用途性と安全性の機能を備えています。

負荷遮断能力:絶縁スイッチの主な機能は、負荷電流のオンとオフを安全に切り替えることであり、信頼性の高い回路制御手段を提供します。

目に見える隔離:アイソレータスイッチの主な機能は、回路内に目に見えるギャップを設けることでメンテナンスを行う作業員の安全を保証することです。

堅牢な短絡耐性:これらは、限られた時間の高短絡電流による熱的および機械的ストレスに耐えることができる、高い障害レベルの堅牢性を備えています。

二重絶縁オプション:

空気絶縁スイッチ断路器:このオプションはコスト効率が高く、ケーブルの分割、変圧器のスイッチング、モーター回路などのアプリケーションに適しています。変圧器保護を強化するためにヒューズと統合することができ、金属密閉開閉装置や鉱山用途で使用されます。

ガス絶縁開閉器断路器:この種のダイコネクタは、密封圧力SF6またはSF6フリー技術を利用しており、非常にコンパクトな設置面積内で高性能と長寿命を備えており、コンパクトなスペースでの設置に適しています。

この組み合わせの利点は何ですか?

11kV リングメインユニット真空遮断器断路器は、リングメインユニットまたは環境に優しい開閉装置の中核コンポーネントであり、多くの利点があります。

機能性と安全性を両立

この統合により、完全なスイッチングおよび保護ユニットが作成されます。一般に、VCB はすべての自動障害中断を処理しますが、真空回路ブレーカーと統合された絶縁スイッチは、安全なメンテナンスのための目に見えて検証可能な絶縁ポイントを提供し、最も厳しい安全規制を満たします。

スペースとコスト効率

これら 2 つのコアコンポーネントを組み合わせて独立したコンポーネントを形成すると、開閉装置全体のサイズが最小限に抑えられます。これにより、パネルのスペースが削減され、内部のケーブル配線とバスバー接続が簡素化され、設置コストが削減されます。

運用上のセキュリティの強化

これら 2 つのコンポーネントを組み合わせたソリューションには、危険な操作を防止する機械的インターロックが備わっています。たとえば、インターロックにより、VCB に電流が流れているときに断路器が開かないようにすることができ、これにより機器とオペレーターの両方の安全が確保されます。

メンテナンスの簡素化

真空遮断器と断路器の両方がコンポーネント全体に統合され、近接して機械的に接続されると、メンテナンス作業がより簡単になります。保守作業員は断路器によって回路を安全に切り離し、VCB が開いて電力システムへの通電が遮断されていることを確認できます。

システムの寿命の向上

真空サーキットブレーカーとアイソレータスイッチの組み合わせにより、保護とスイッチングのプロセス全体が最適化され、個々のコンポーネントの不必要な動作が削減され、RMU と配電システム全体の長期的な信頼性と耐久性に貢献します。

技術的パラメータ

SN	コンテンツ	ユニット	テクニカルポラメーター
1	主回路抵抗	uΩ	≤60
2	オーバートラベル	mm	2-3
3	開放接点間の隙間	mm	8-10
4	閉動作時の接点バウンス時間	MS	≤2
5	平均開口速度	MS	1.1～1.6
6	平均閉速度	MS	0.6～1.2
7	接点開放の同時解除	MS	≤2
8	接点クローズの同時終了以外	MS	≤2
