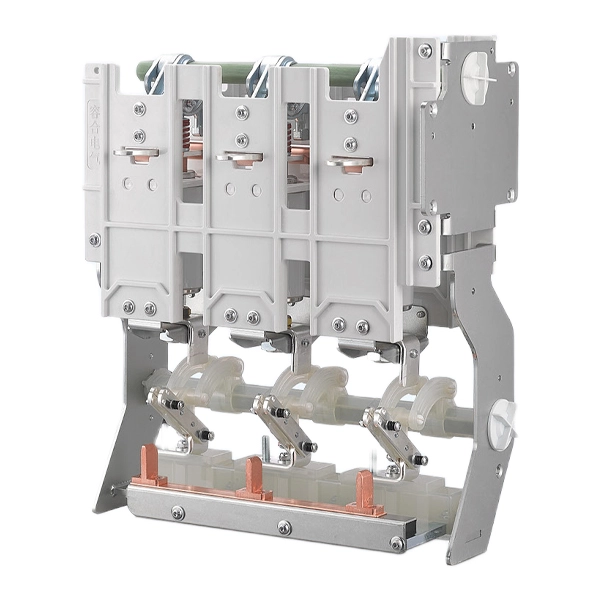

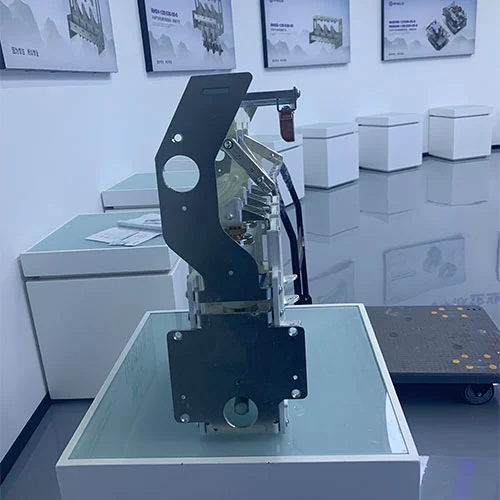

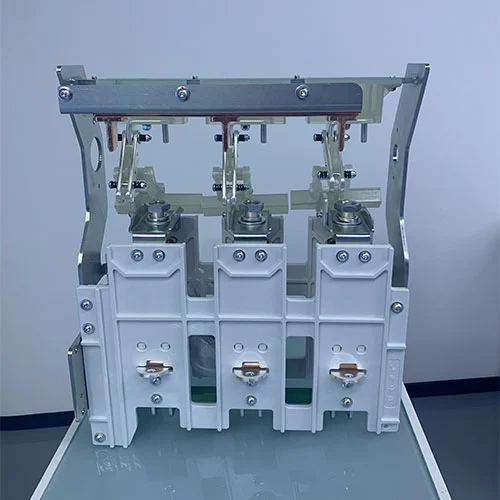

11KV MV パネル真空サーキットブレーカー絶縁スイッチ

最新の配電システムにおける環境に優しい中圧リングメインユニットと開閉装置にとって、信頼性と持続可能性が最も重要です。サーキットブレーカーの故障のほとんどはその動作メカニズムに関連しており、これは動作メカニズムの堅牢性と信頼性の重要性を示しています。手動タイプか電気式かに関係なく、これらの 11KV MV パネル真空サーキット ブレーカー絶縁スイッチは、遮断装置を駆動する「筋肉」です。真空サーキット ブレーカーとスイッチ ディスコネクターは、電力網における包括的な保護と制御を保証します。真空回路ブレーカーは障害に自動的に反応する機能として機能し、スイッチ断路器は手動チェックポイントとして機能します。この組み合わせにより、回路が安全に動作することが保証されます。環境に優しい RMU のこれら 2 つのコンポーネントは、回復力のある電力インフラを維持するための鍵となります。

製品型式

真空遮断器

真空サーキット ブレーカー (VCB) は、配電システムの開閉装置またはリング メイン ユニットの電気部品であり、消弧媒体として真空を使用して電流を遮断します。真空遮断器は、石油やガス (SF₆ など) に依存する遮断器とは異なり、VCB は密閉された真空遮断器内に固定接点と可動接点を収容します。

障害が発生すると、接点が分離して電気アークが発生します。周囲環境が真空であるため、イオン化してアークを維持するガスが存在しません。接点からの金属蒸気が凝縮するとアークはすぐに消え、ほぼ瞬時に絶縁耐力が回復します。このプロセスは非常に効率的かつ迅速であり、環境に優しいものです。 VCB は主に中電圧アプリケーション (3kV ～ 40.5kV) で使用され、長寿命、メンテナンスの手間がかからない、頻繁なスイッチング動作に対応できるという利点があります。

スイッチディスコネクター

スイッチ ディスコネクタは、環境に優しい RMU の中核コンポーネントであり、2 つの主要な機能を提供します。まず、このスイッチは回路の通常の負荷電流を安全に流し、流し、遮断することができます。次に、開いた位置では、この絶縁スイッチは指定された程度の絶縁を提供し、メンテナンスやトラブルシューティングのために目に見える安全な切断ポイントを作成します。

スイッチ断路器は通常の動作電流を処理できますが、大きな障害電流 (短絡など) を遮断するように設計されていません。短時間であればこれらの大電流に耐えることができなければなりませんが、実際に障害を解決するには上流のヒューズまたは回路ブレーカーに依存します。これらは、ケーブルの分割、スイッチングトランス、リングネットワークユニットの絶縁に不可欠であり、コンパクトな設置面積のために空気絶縁またはガス絶縁（SF₆またはSF₆フリー）のいずれかが可能です。

真空遮断器と開閉器の主な違い

どちらもスイッチング デバイスですが、主な機能は異なります。

スイッチ断路器付き真空遮断器の技術パラメータ

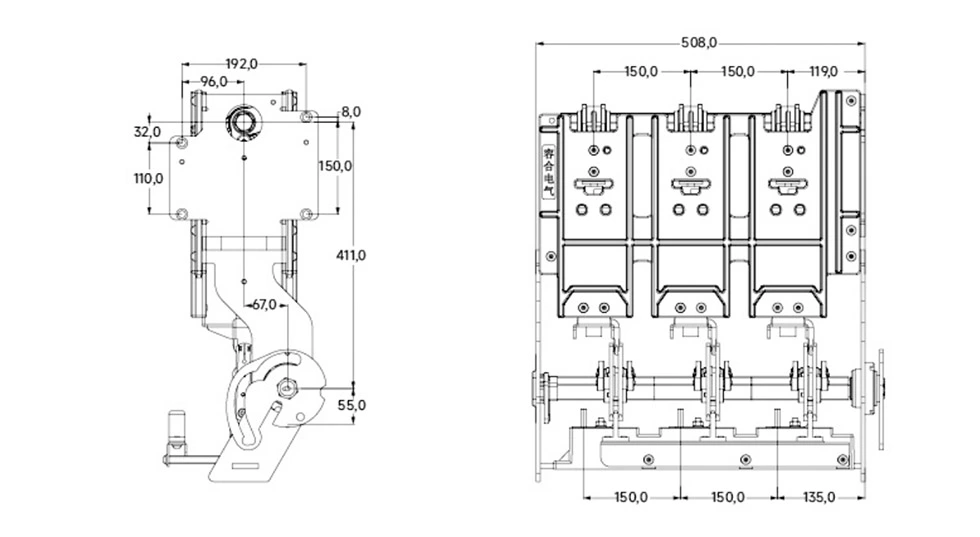

外観と寸法

よくある質問

1. VCB 内のアークを消すために真空が使用されるのはなぜですか?

真空はイオン化する粒子がほとんどないため、非常に効果的な消弧媒体です。真空遮断器の接点が離れると金属蒸気によりアークが発生します。真空環境では、この蒸気は接触面上で急速に再凝縮し、接触ギャップをイオン化し、アークの再点火を防ぎます。このプロセスは数ミリ秒以内に完了します。

2. スイッチ断路器はスタンドアロンの保護装置として使用できますか?

いいえ。スイッチ断路器はスイッチングおよび絶縁装置であり、保護装置ではありません。短絡電流を遮断することはできません。完全に保護するには、ヒューズ (スイッチとヒューズの組み合わせを形成する) セットなどの故障電流遮断装置または回路ブレーカーと直列に使用する必要があります。

3. 11KV MV パネルの真空サーキットブレーカー絶縁スイッチは制御にどのような影響を与え、サーキットブレーカーや断路器を保護しますか?

真空サーキットブレーカーまたはスイッチ断路器の動作メカニズムは、ブレーカー接点の開閉に必要なエネルギーを蓄積および放出します。これは開閉装置のスイッチの中で最も故障しやすい部分です。 RHV-12D/630-20 で説明したスプリング式機構など、信頼性の高い操作機構により、一貫した開閉速度と力が保証されます。これは、故障を安全に遮断し、長い機械寿命 (10,000 回以上の操作) を達成するために非常に重要です。

4. SF₆ サーキットブレーカーと比較して VCB を使用する主な利点は何ですか?

主な利点は環境に優しいことです。 SF₆ ガスは強力な温室効果ガスであり、環境保護には好ましくありません。 VCB は、環境に無害な真空を消弧媒体として使用します。さらに、VCB はガス圧力や分解を管理するシステムを必要としないため、一般にメンテナンスの必要性が少なく、構造が簡単です。

5. 一般的なアプリケーションでは、VCB とスイッチディスコネクターはどのように連携しますか?

産業用配電スキームを考えてみましょう。入力フィーダの VCB は、設備全体を障害から保護します。特定の大型モーターの場合、スイッチ断路器がローカルに取り付けられている場合があります。通常の状態では、オペレータはスイッチ断路器を使用してモータを起動および停止します。配電システムの中電圧開閉装置または環境に優しい RMU で障害が発生した場合、上流の VCB がトリップして障害を解消します。障害が解決したら、オペレータは電気装置のメンテナンスを行う前に、ローカル スイッチの断路器を安全に開いて目に見える分離ポイントを提供できます。

私たちについて

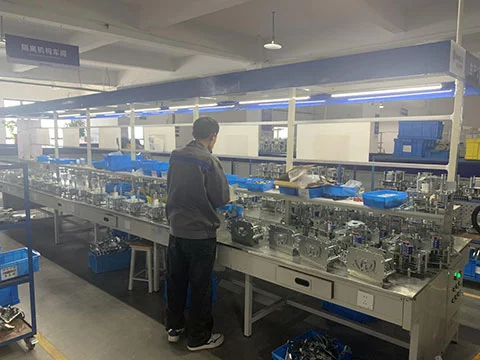

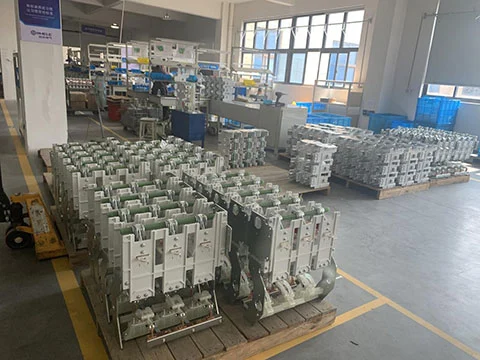

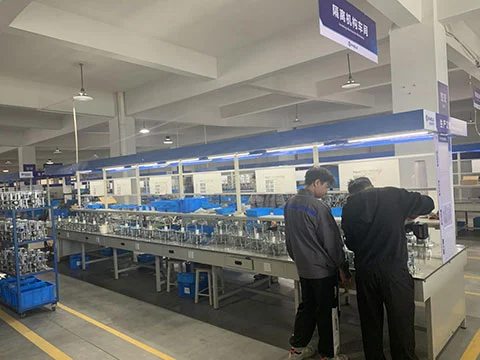

Cotenele International Trade (Wenzhou) Co., Ltd は、30,000 平方メートルを超える工場、ISO 認定の品質システム、MV 開閉装置の生産で 5 年以上の経験を持つ、中国の認定開閉装置メーカーです。お客様は、競争力のある価格、OEM/ODM ソリューション、設置とメンテナンスの完全な技術サポートを工場から直接購入できます。

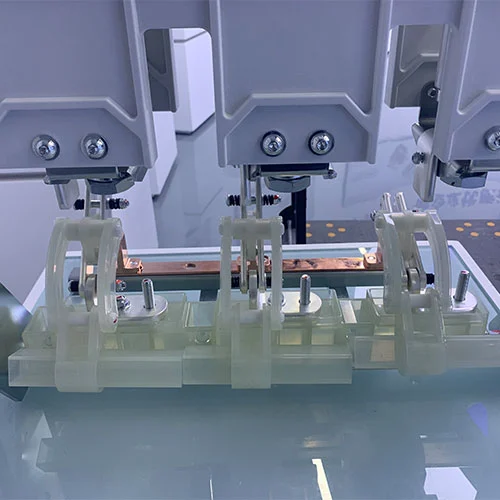

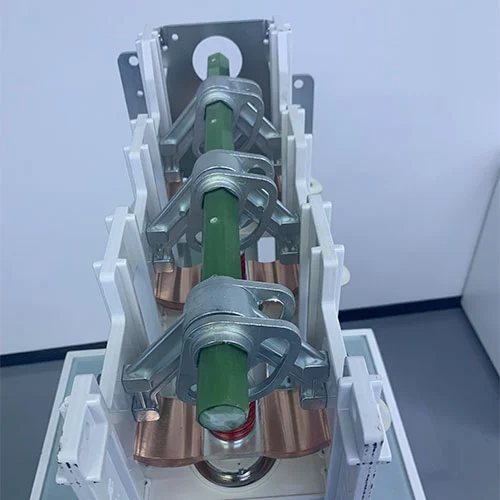

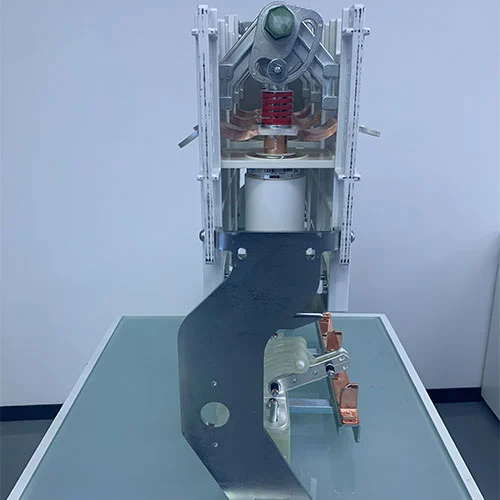

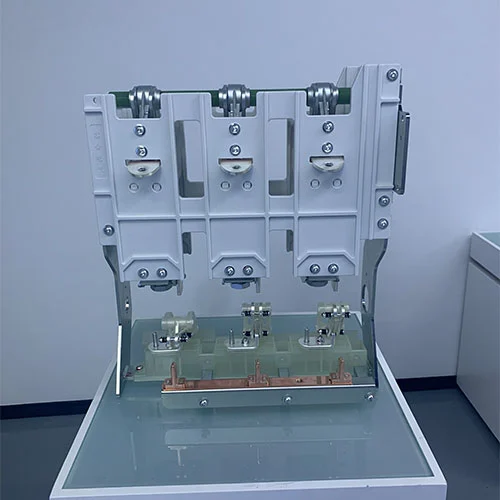

製品ショー
