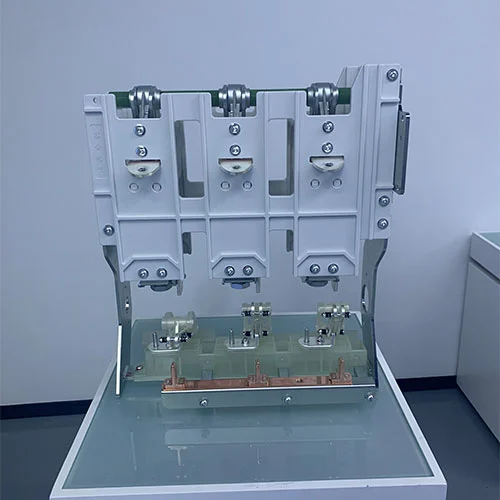

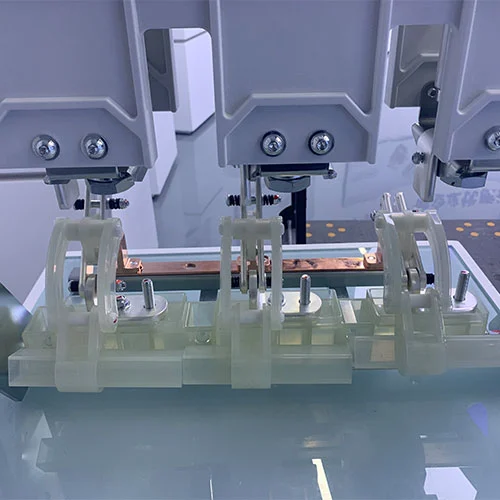

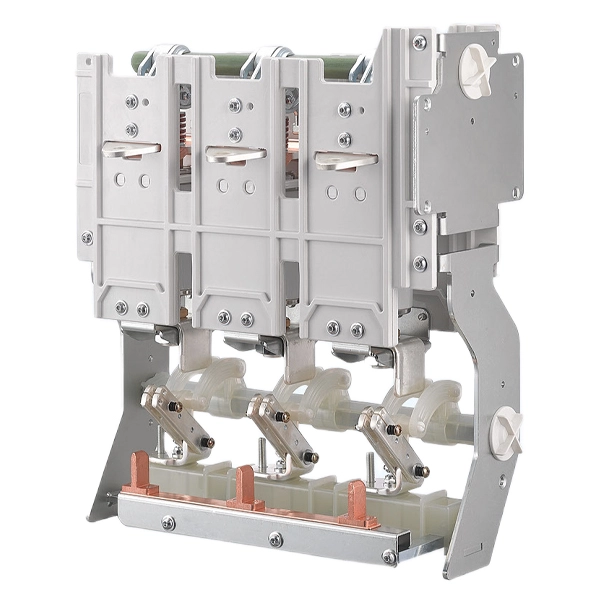

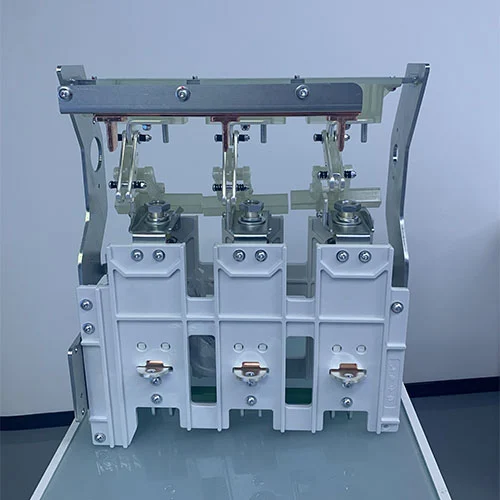

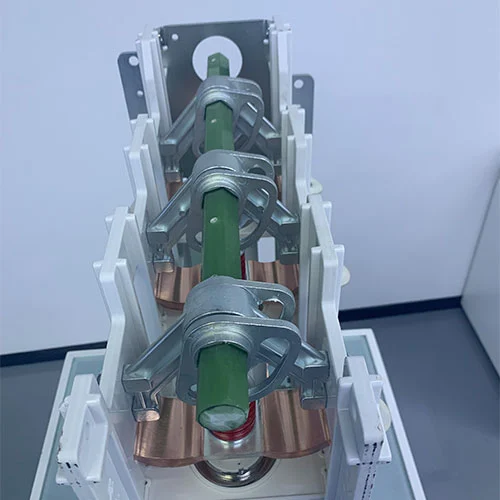

11KV高圧開閉装置真空遮断器絶縁スイッチ

Cotenele は、11KV 高圧開閉装置真空遮断器絶縁スイッチの中国の専門メーカーで、12kV ～ 40.5kV 開閉装置のコアコンポーネントに特化しています。当社の製品は、変電所、再生可能エネルギー、産業用配電、鉄道システムで広く使用されています。中電圧リングメインユニットのこれら 2 つのコアコンポーネントは、産業プラントや最新のスマートグリッド向けの回復力のある電気インフラを構築するための鍵となります。

お問い合わせを送信

製品説明

最新の中圧配電システムでは、真空サーキットブレーカと絶縁スイッチは、動作の安全性とシステムの信頼性を確保する 2 つの重要なコンポーネントです。

コテネレでは、安定したスイッチング性能と障害保護が重要な複数の 110kV 変電所、風力発電所、太陽光発電プロジェクトにこれらのコアコンポーネントを供給してきました。

どちらのデバイスも中電圧開閉装置およびリングメインユニット (RMU) 内に設置されますが、基本的には異なりますが、補完的な役割を果たします。

真空サーキットブレーカー:障害保護を担当します

絶縁スイッチ:安全な隔離とメンテナンスを担当します

11KV 中電圧開閉装置真空遮断器絶縁スイッチは、安全で制御可能で保守が容易な配電システムの基礎を形成します。

製品型式

KD	V	12	D	1250	25
会社コード	真空遮断器作動機構	評価済み電圧	接地タイプ	評価済み現在	定格短時間耐電流

真空遮断器とは何ですか?

真空遮断器は、真空を消弧媒体として使用して電流を遮断する電気開閉装置です。

動作原理:故障が発生すると、密閉型真空バルブ内の固定接点と可動接点が分離します。この動作により、イオン化した金属蒸気からなるアークが発生します。しかし、ほぼ完全に真空の環境では、アークの燃焼を維持できるガスは存在しません。金属蒸気は接触面ですぐに再凝縮し、アークはほぼ瞬時に消えます。このプロセスにより、障害を迅速に特定し、エネルギー損失を可能な限り最小限に抑えることができます。

主要なコンポーネント:その中心となるのは、接点を収容する真空インタラプタです。アークシールドはチャンバーを金属蒸気汚染から保護します。アクチュエータ機構 (スプリング、磁気、またはモーター) がオペレーティングロッドを介して可動接点を駆動し、絶縁ハウジングがサポートと絶縁耐力を提供します。

スイッチディスコネクターとは何ですか?

開閉器は、現代の電力システムにおける高圧開閉装置またはリングメインユニットの電気部品です。この開閉装置の主な機能は、閉位置で通常の負荷電流を流すことです。開いた位置では、信頼性の高い隔離距離を提供し、サーキットで作業する人の安全を確保します。

機能性:通常の負荷電流を安全に開閉するように設計されていますが、主に大きな故障電流 (短絡) を遮断することを目的としたものではありません。絶縁スイッチは、上流の保護コンポーネントが異常な状況で障害を解決するまで、一定の限られた期間、短絡電流に耐えることができます。

種類：

空気断熱:このタイプの絶縁スイッチは、配電ネットワーク内の変圧器、ケーブル、モーターのスイッチングに適しています。

ガス絶縁:このタイプの絶縁スイッチは通常、SF6 または SF6 フリー技術を使用しており、コンパクトな設置面積と高性能という特徴を備えており、金属密閉開閉装置やスペースが限られている用途に最適です。

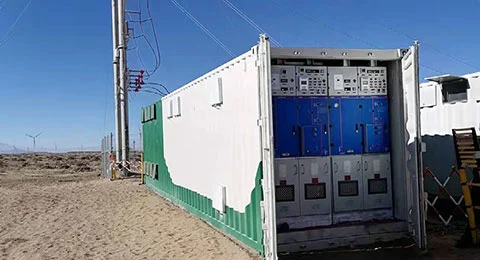

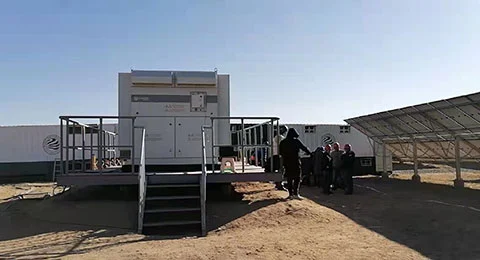

アプリケーションシナリオ

以下のようなプロジェクトの経験がある:

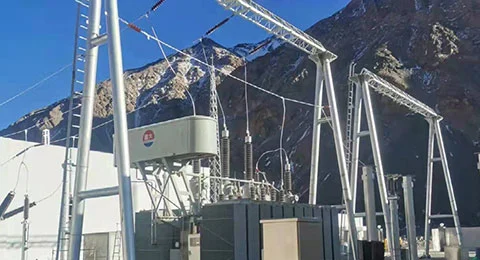

110kV変電所

洋上風力発電プロジェクト

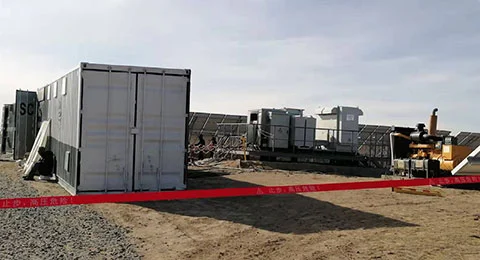

1600MWの太陽光発電基地

鉄道インフラ（四川チベット鉄道）

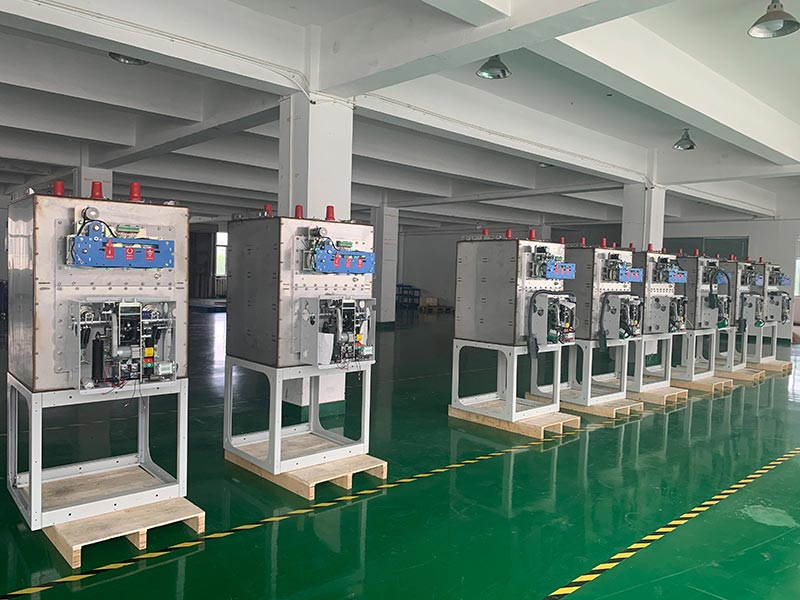

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

11KV 高圧開閉装置真空遮断器絶縁スイッチは、以下の用途に広く適用されています。

1. 変電所

変圧器とフィーダの保護

グリッドの安定性の確保

2. 再生可能エネルギー

頻繁な切り替えの処理

電力変動の管理

3. 産業用電力システム

製鉄所、鉱山、石油化学

高負荷機器の保護

4. 鉄道とインフラ

安定した牽引電源供給

高い信頼性の要件

5. 商業および地方自治体のシステム

病院、データセンター、地下鉄システム

技術的パラメータ

SN	コンテンツ	ユニット	テクニカルポラメーター
1	主回路抵抗	uΩ	≤60
2	オーバートラベル	mm	2-3
3	開放接点間の隙間	mm	8-10
4	閉動作時の接点バウンス時間	MS	≤2
5	平均開口速度	MS	1-1.6
6	平均閉速度	MS	0.6～1.2
7	接点開放の同時解除	MS	≤2
8	接点クローズの同時終了以外	MS	≤2

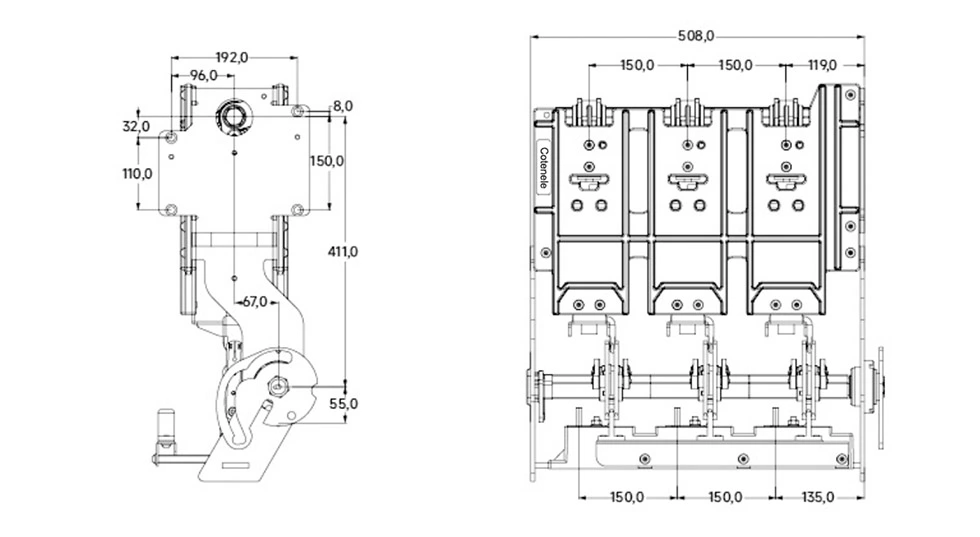

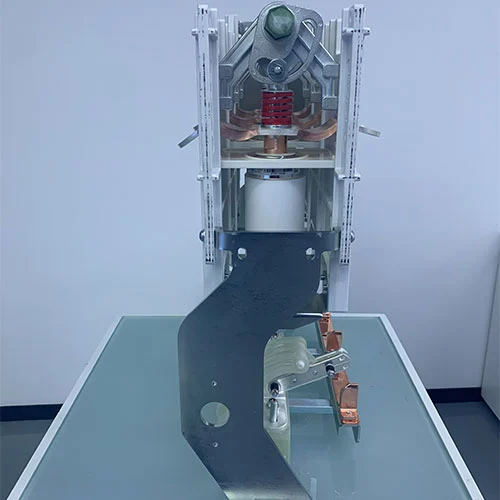

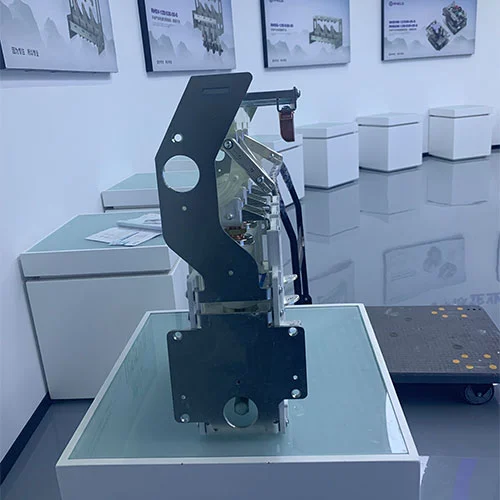

外観と寸法

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

コテネレを選ぶ理由

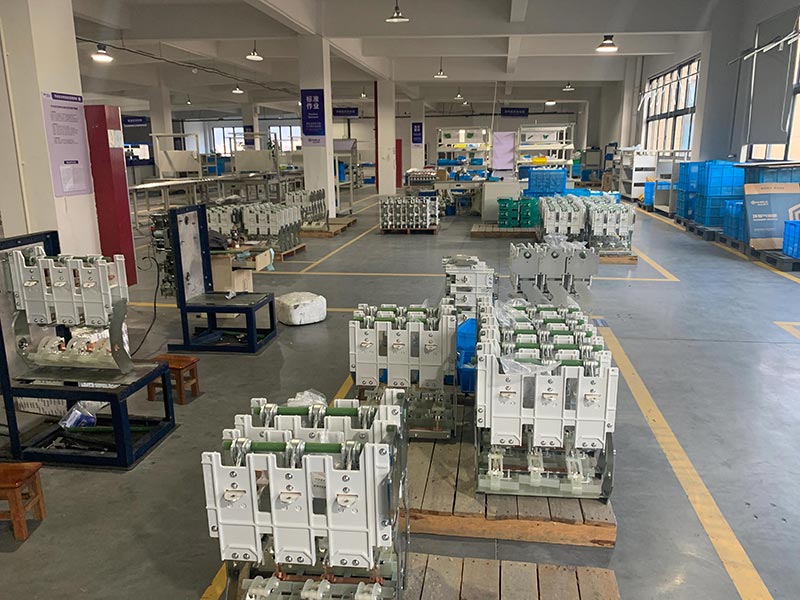

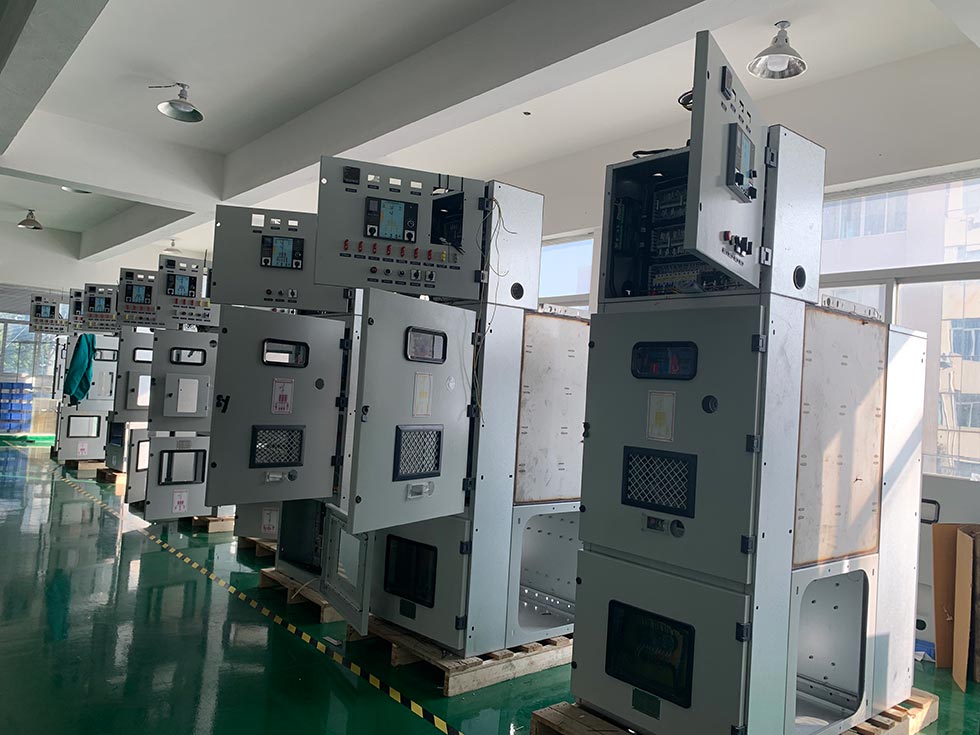

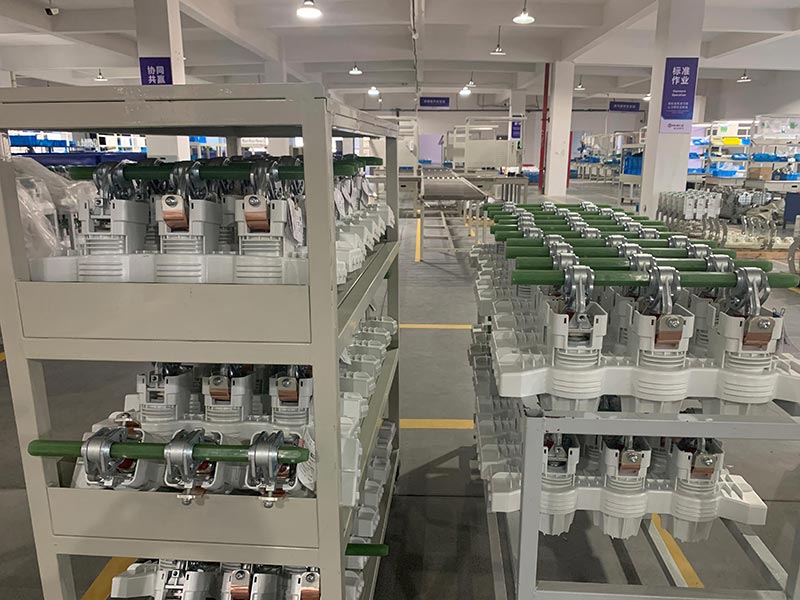

1. 本物の製造能力

楽清市に30,000㎡の生産拠点

12kV ～ 40.5kV の開閉装置コンポーネントに焦点を当てる

2. 実証済みのエンジニアリング経験

風力、太陽光、鉄道、海外の鉱山プロジェクトに供給

過酷な環境での性能を検証済み

3. 認証された品質システム

ISO9001 / ISO14001 / ISO45001

国の研究所からの型式試験報告書

4. 継続的な研究開発

3 世代にわたる RHSV 環境開閉装置テクノロジー

複数の特許取得済みのデザイン

5. グリーンで未来志向

SF6フリーのソリューション

「グリーンファクトリー」「グリーンサプライチェーン」認証

よくある質問

1. 11kV 開閉装置の真空遮断器の機能は何ですか?

真空サーキットブレーカー (VCB) は、短絡や過負荷などの障害電流を自動的に遮断して電気システムを保護する役割を果たします。
迅速な障害解決を保証し、11kV 配電ネットワークの機器への損傷を防ぎます。

2. VCB とディスコネクターの主な違いは何ですか?

真空サーキットブレーカーは、重大な障害電流 (短絡電流など) を自動的に遮断するために使用される保護装置です。スイッチ・ディスコネクターは、通常の負荷電流を安全に開閉し、安全のために目に見える絶縁ポイントを提供するように設計されたスイッチング・デバイスです。故障電流を確実に遮断することはできません。

3. 真空遮断器はなぜ環境に優しいように設計されているのですか?

六フッ化硫黄ガス絶縁サーキットブレーカーの技術とは異なり、真空サーキットブレーカーはアークを消すために温室効果ガスを使用しません。これらは単純な真空原理に基づいて動作し、環境に優しく、世界中でより環境に優しいエネルギーソリューションを提唱する規制要件に準拠しています。

4. スイッチディスコネクターにはメンテナンスが必要ですか?

はい、ただしレベルはタイプによって異なります。空気絶縁スイッチ断路器は、定期的な検査と接点の清掃が必要な場合があります。ガス絶縁材料 (六フッ化硫黄など) は通常、「永久に密閉」されており、頻繁なメンテナンスを必要としません。コトナーでは、さまざまな使用ニーズに対応するために、これら 2 種類の製品を提供しています。

5. 11KV 高圧開閉装置真空サーキットブレーカー絶縁スイッチを保護に使用できますか?

標準的なスイッチ回路ブレーカーは、故障電流を遮断できません。ただし、ヒューズと組み合わせて使用すると (スイッチヒューズ組み合わせデバイスなど)、絶縁スイッチは保護機能を提供できます。ヒューズが故障電流を遮断し、その後断路器が回路を分離します。

6. VCB は再生可能エネルギーの成長をどのようにサポートしますか?

太陽光発電システムや風力発電システムで電力出力が大幅に変動し、頻繁なスイッチングが必要な場合、VCB はパフォーマンスを低下させることなく頻繁なスイッチング動作を処理でき、高速な障害解除機能を提供するため、グリッドの安定性を確保できるため、これらのアプリケーションに適しています。
