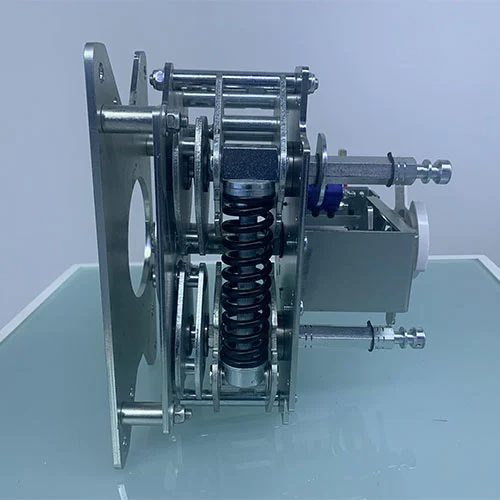

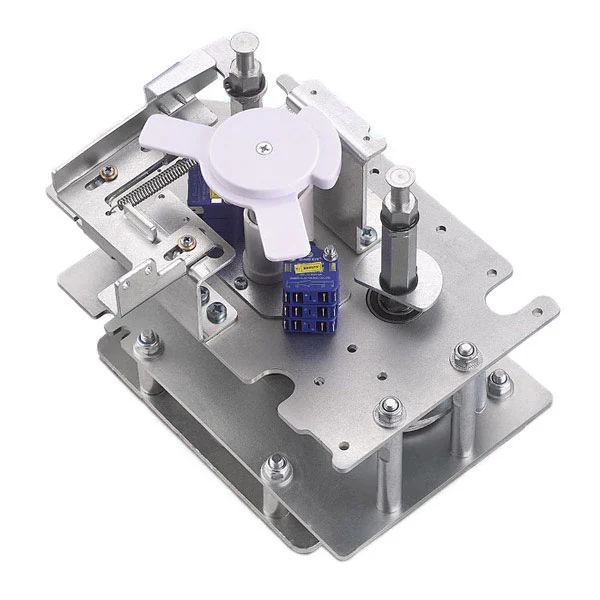

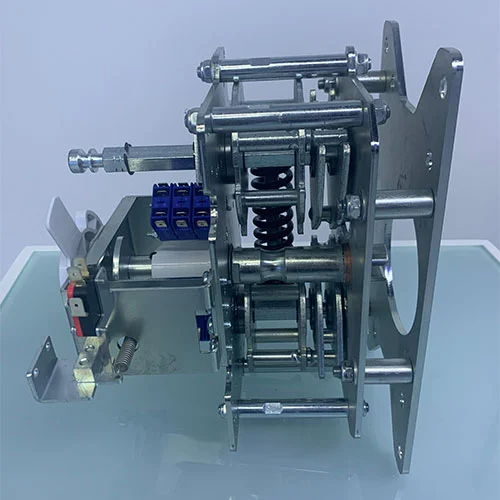

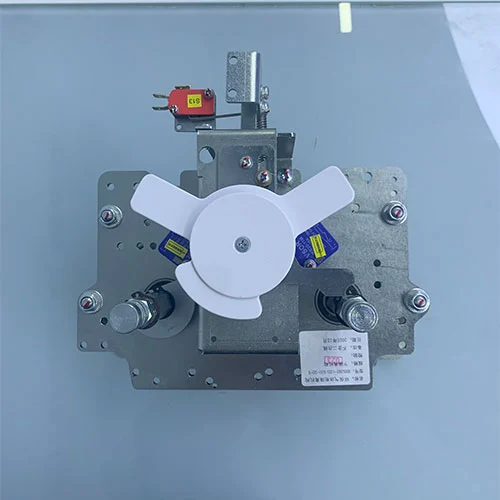

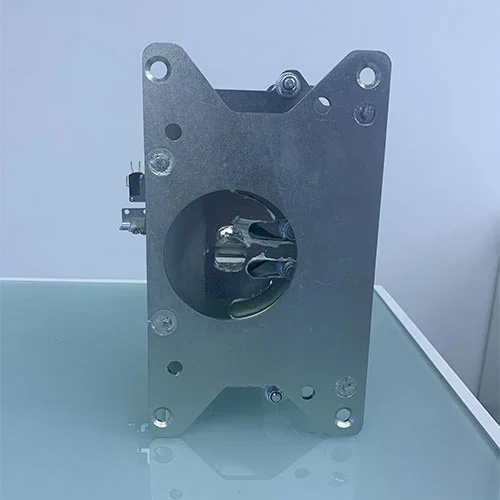

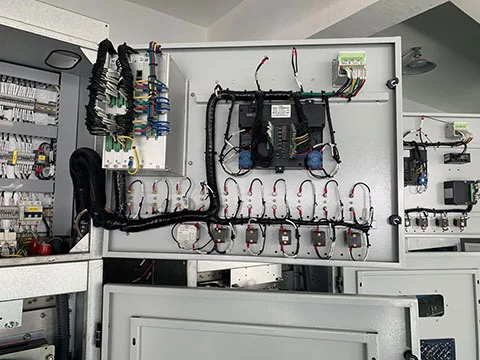

11KV高圧屋内盤用絶縁機構

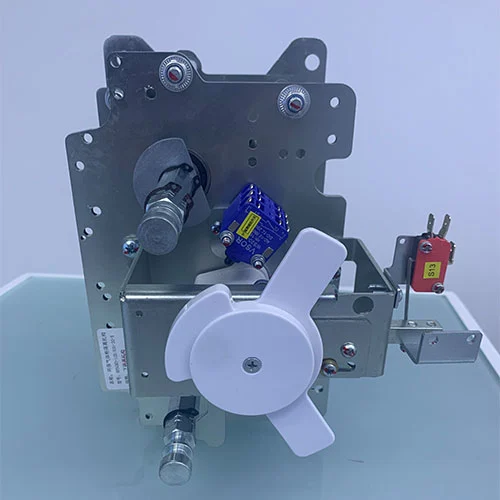

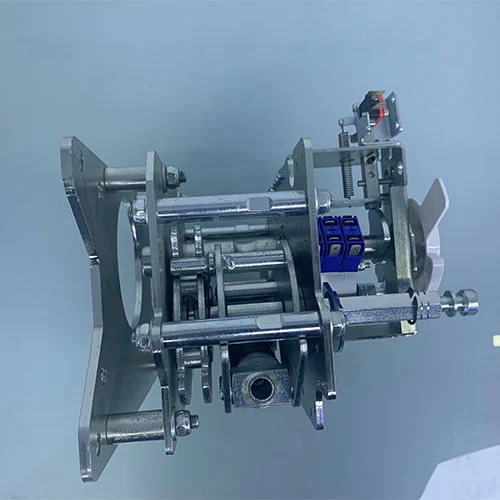

11KV高圧屋内盤用絶縁機構は、環境に優しいガス絶縁開閉装置（GIS）内の断路器や接地開閉器の開閉操作に使用される絶縁操作機構です。開閉器断路器のこの操作機構は、ばねエネルギー貯蔵システムを使用して断路器を駆動し、圧縮ばねのオーバーセンターエネルギー貯蔵機構が接地スイッチの動作を制御します。このスイッチ断路器の操作機構には、閉 (ON)、開 (OFF)、および接地 (EARTH) の 3 つの異なる動作位置の機能があります。操作機構には五重防止の機械的インターロック機能があり、操作の安全性とシーケンスの遵守を確保します。

モデルと意味

技術仕様

この製品を正しく操作するにはどうすればよいですか?

KDSGM-12D/630-20 高圧屋内盤用 11KV 絶縁機構のすべての操作は、対応するドライブ シャフトに挿入された専用の六角ハンドルを使用して実行されます。

1. 切断スイッチを閉じる

パネルの接地スイッチがオフの位置にあることを確認します。

機構右側の六角軸にハンドルを差し込みます。

反時計回りに約 90°回転して切断スイッチを閉じます。

切断スイッチが閉じているときは、接地スイッチ ポートがインジケータ プレートによってブロックされ、危険な操作が防止されます。

2. ディスコネクトスイッチを開く(OFF)

機構上部の六角軸にハンドルを差し込みます。

時計回りに約 90°回転させて、切断スイッチを開きます。

一旦開くと、オペレータは切断スイッチを再度閉じるか、接地スイッチを操作することができます。

3. 接地スイッチの操作

切断スイッチが完全に開いた後にのみ許可されます。

機構左側の六角軸にハンドルを差し込みます。

時計回りに 90 度回転すると接地回路が閉じられ、反時計回りに 90 度回転すると接地回路が開きます。

接地スイッチが閉じると、切断スイッチ ポートがブロックされ、インターロックの完全性が維持され、安全な動作が保証されます。

主な安全機能

5 つの防止インターロック: 通電中の回路の偶発的な接地や、接地された回路への通電を防止します。

視覚的インジケータ: スイッチの位置をオペレータに明確に示します。

順次操作の強制: 切断スイッチと接地スイッチが常に正しい順序で操作されるようにします。

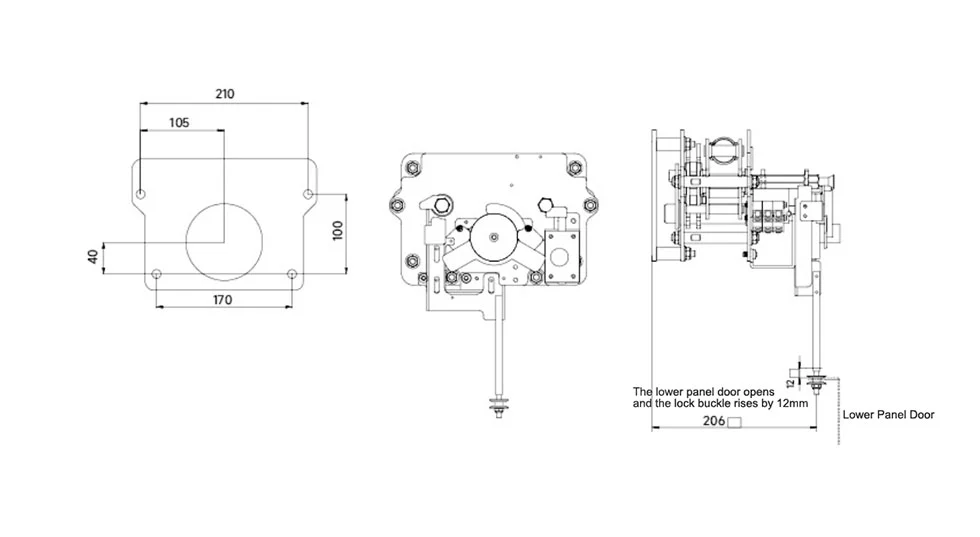

外観と寸法

適用範囲

この中電圧屋内パネル用の 11KV 絶縁機構は、中電圧で環境に優しいガス絶縁リングメインユニット (RMU) および開閉装置パネルに設置される 3 ポジション (オン-オフ-アース) 絶縁および接地スイッチに適合するコンポーネントとして特別に設計されています。商用、商用、産業用配電システムにおいて、厳格な安全インターロックと信頼性の高いバネ式スイッチングを必要とするアプリケーションに適しています。

よくある質問

Q1: 断路器と接地開閉器の正しい操作順序は何ですか?

A: 安全インターロックは厳密な順序で実行する必要があります。接地スイッチは、断路器スイッチが完全に開いた後にのみ操作 (閉または開) できます。断路器は、接地スイッチが完全に開いた後にのみ操作できます。この順序に従うことで、通電中の活線回路上で接地スイッチが危険に閉じることが防止されます。

Q2：この動作機構の「5予防連動機能」はどのような仕組みになっているのですか？

A: インターロック機能は主に機械設計によって動作します。切断スイッチまたは接地スイッチが閉位置にある場合、物理的なバリア プレートが反対側のスイッチの操作シャフトをブロックします。この絶縁メカニズムにより、通電中の回路の接地、接地された回路の通電、機器の通電中のコンパートメント内部へのアクセスなどの重要な安全操作が確実に防止されます。

Q3: この 11KV 高圧屋内盤用絶縁機構はどの規格に準拠していますか?

A: 中電圧屋内パネルは、中国国家規格 GB/T 1985-2023「高電圧交流断路器および接地開閉器」および開閉装置コンポーネントのその他の関連技術仕様に準拠して製造され、完全にテストされています。

Q4：操作ハンドルは全ての操作に共通ですか？

A: はい、単一の専用六角ハンドルがすべての操作に使用されます。ただし、常にインターロックインジケータプレートによってブロックされていない特定の操作シャフトにのみ挿入できるため、正しい手順が実行されます。

Q5: 現在のスイッチの位置をオペレータが目視で確認するにはどうすればよいですか?

A: 機構には明確な位置インジケーターが組み込まれています。さらに、インターロック システムは直接的な視覚的合図を提供します。操作ポートがインジケータ プレートで覆われている場合、対応するスイッチは閉位置にあり、代替スイッチは安全に操作できます (そのポートにアクセスできる場合)。

コテネレ製品を選ぶ理由

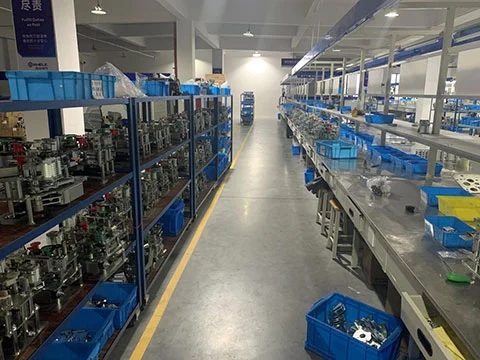

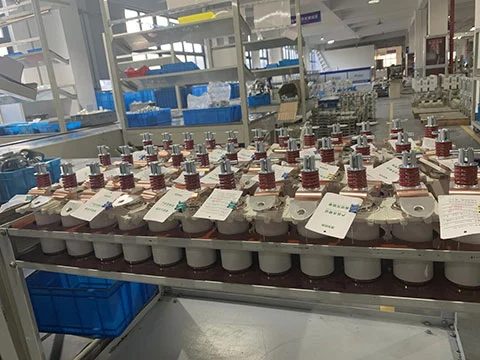

社内製造:30,000平方メートルを超える工場スペースを所有し、ISO9001、ISO14001、およびISO45001の認証を取得しています。

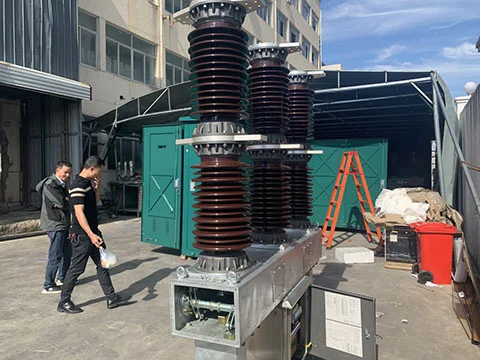

信頼性：数多くの電力、地下鉄、石油化学、産業プロジェクトで使用されています。

迅速なカスタマイズ:開閉装置メーカー向けにOEM/ODMサービスを提供します。

環境イノベーション:環境に優しい GIS コンポーネントに焦点を当てています。

技術的な専門知識:経験豊富なエンジニアリングチームが製品の安全性、精度、耐久性を保証します。

製品ショー
