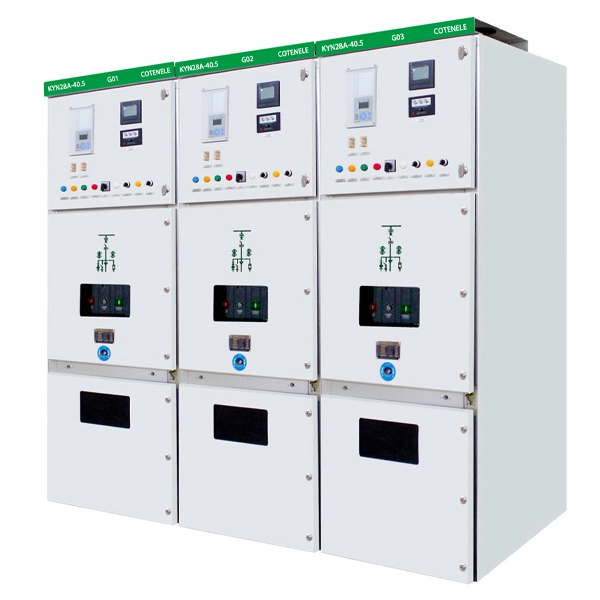

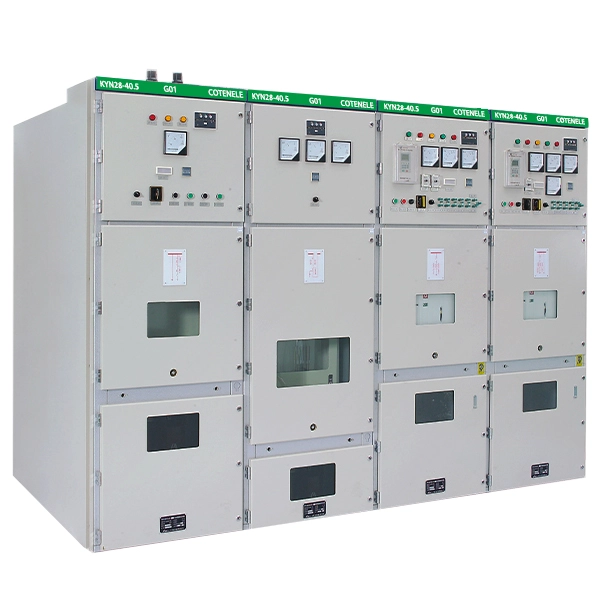

33KV MV 開閉装置高圧開閉装置

KYN28-40.5高圧スイッチギヤは、Coteneleによって開発された新製品で、最大40.5kvの定格電圧を備えています。このKYN28-40.5タイプの33KV MVスイッチギヤ高圧スイッチギヤは、主に定格電圧40.5kV、周波数50Hzの三相AC電力システムを対象としています。これは一般に、単一バスバーおよび分割バスバー配置に適用されます。製品設計は、IEC 298 や GB3906-2006 などの関連規格に準拠しています。

お問い合わせを送信

製品説明

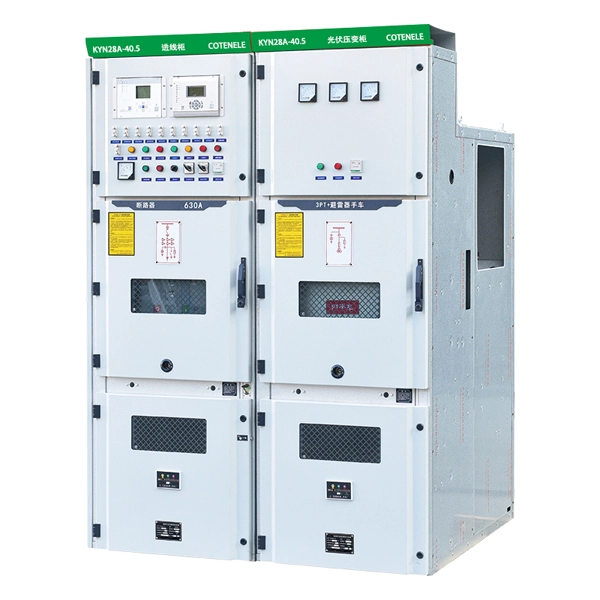

コテネレは、高圧開閉装置技術の革新と研究に長年取り組んできました。 KYN28-40.5 シリーズ 33KV MV スイッチギヤ中電圧スイッチギヤは、通常、発電所、変電所、産業および鉱業企業、公共機関およびその他の場所で定格電圧 35KV の配電要件を満たすために使用される Cotenele の新製品です。この高圧スイッチギヤは、センターマウントの引き出し式スイッチギヤの典型であり、その主な絶縁は複合絶縁構造を採用し、完全に規格を満たしています。「5 つの予防」安全インターロック要件。

この機器には、メーカー独自の ZN85 および VTK シリーズ真空サーキットブレーカー、または ABB の VD4 真空サーキットブレーカーを取り付けることができます。

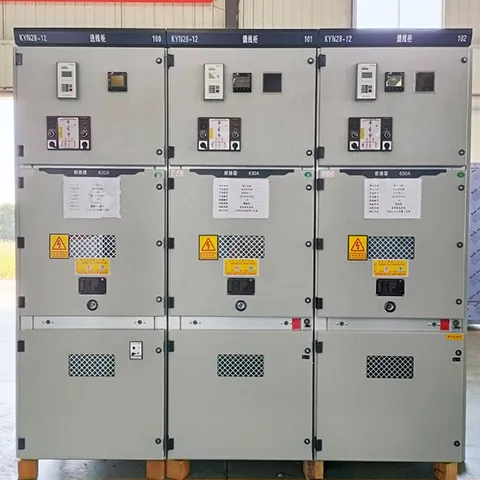

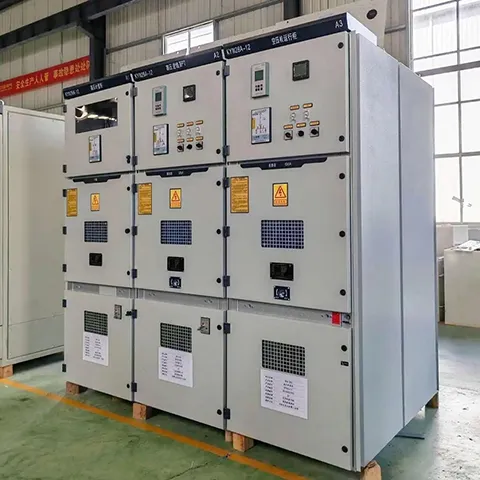

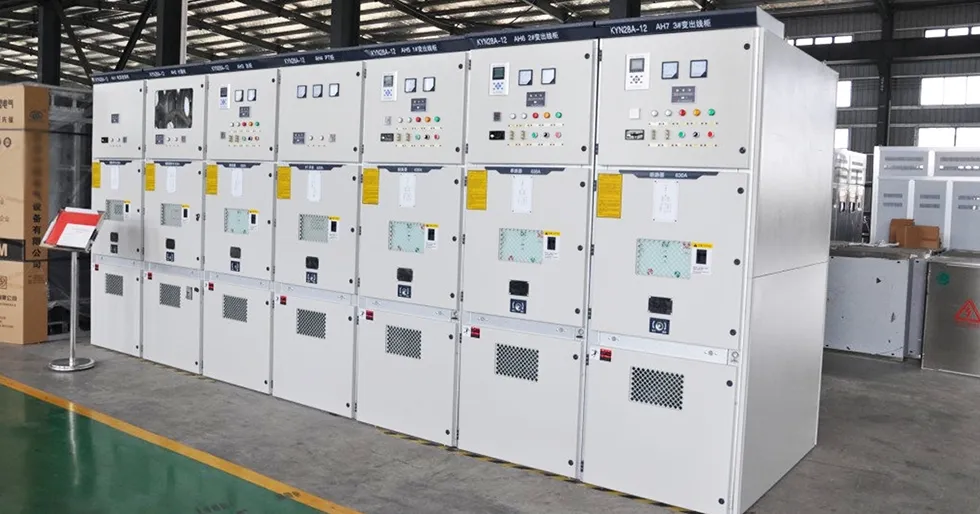

33kv Mv Switchgear Medium Voltage Switch Gear

モデルと意味

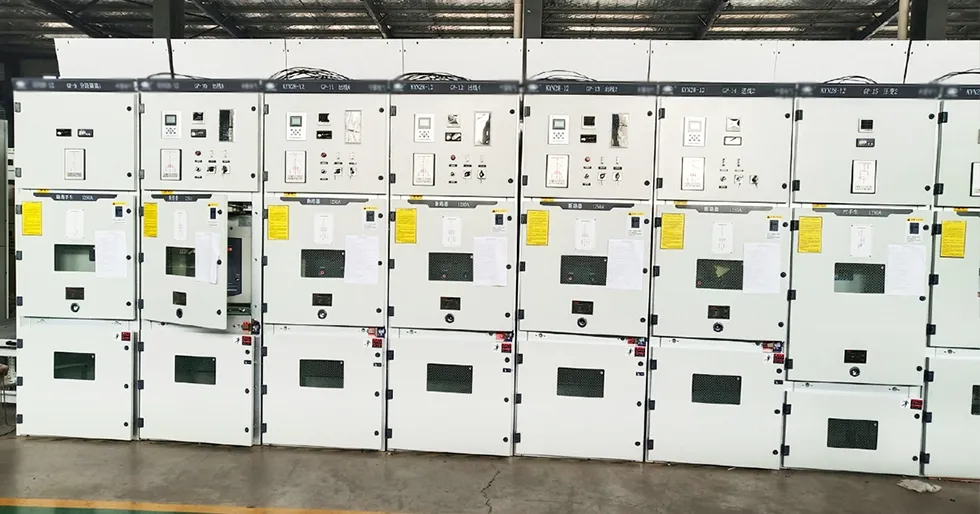

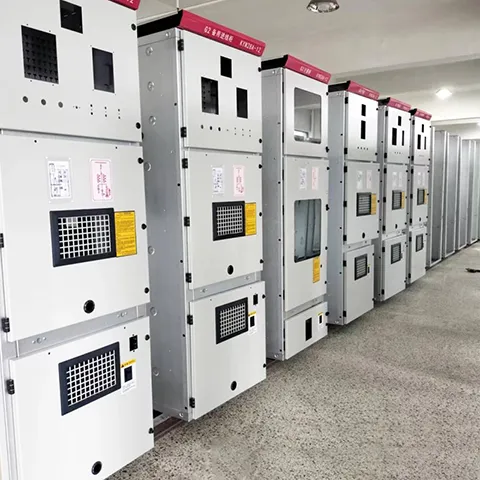

33kv Mv Switchgear Medium Voltage Switch Gear

主な技術パラメータ

アイテム		ユニット	技術的パラメータ
定格電圧		KV	40.5
定格周波数		Hz	50
定格電流		A	1250160020002500
電源周波数と電圧	主回路の電源周波耐電圧1分間	KV	95 KV (特別な要件の場合は絶縁ギャップ全体で 118 KV)
	補助回路、制御回路の電源周波耐電圧	V	2000
雷インパルス耐電圧		KV	185 KV (特別な要件の場合は絶縁ギャップ全体で 215 KV)
定格遮断電流 (RMS)		か	2,531.5
定格投入電流（ピーク）		か	63、80
定格動的耐電流（ピーク）		か	63、80
定格短時間耐電流4秒（RMS）		か	2,531.5
補助回路および制御回路の定格電圧		V	-110、-220、～110、～220
保護の程度			エンクロージャの場合は IP3X。 IP2X コンパートメント間およびサーキットブレーカーコンパートメントのドアが開いている場合

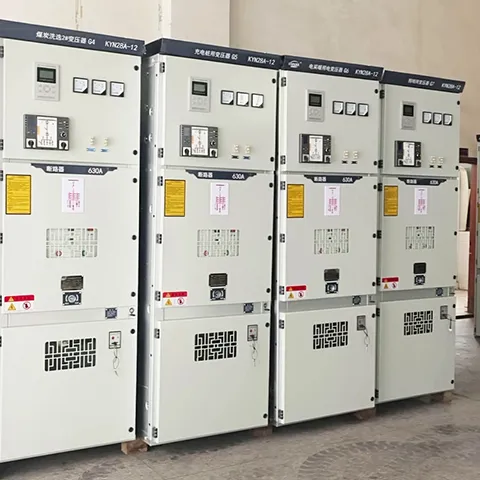

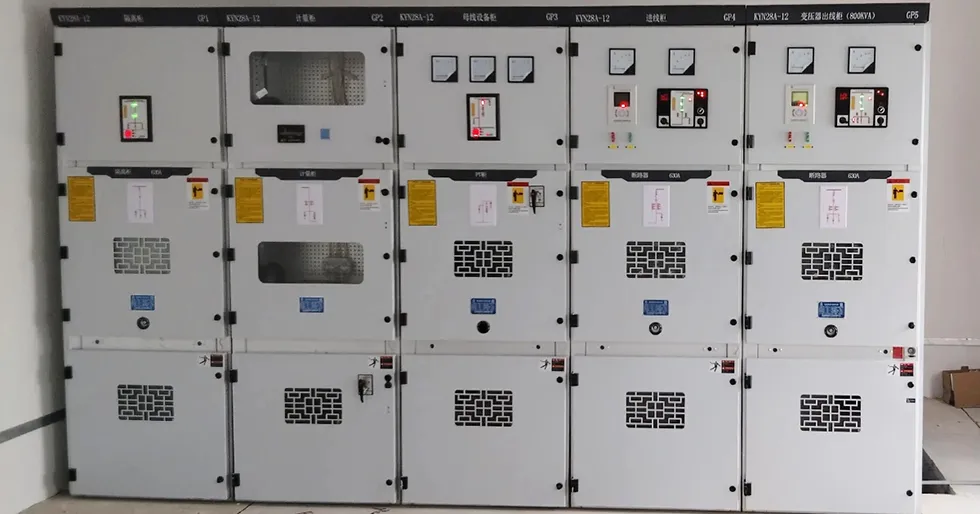

33kv Mv Switchgear Medium Voltage Switch Gear

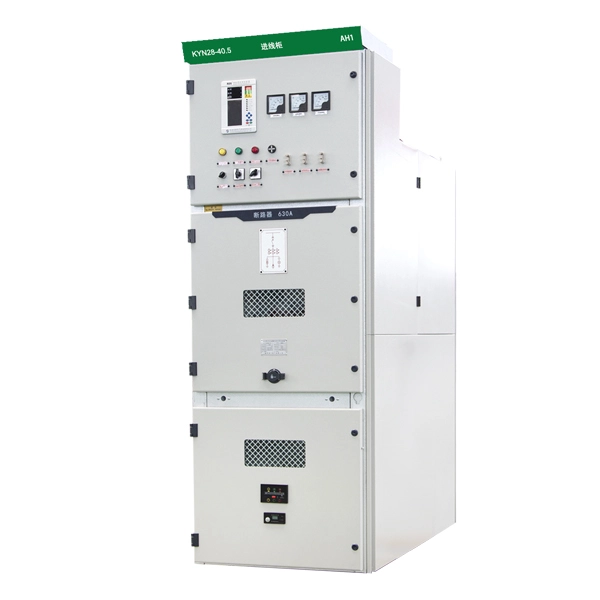

KYN28-40.5スイッチギヤの製品の特徴は何ですか?

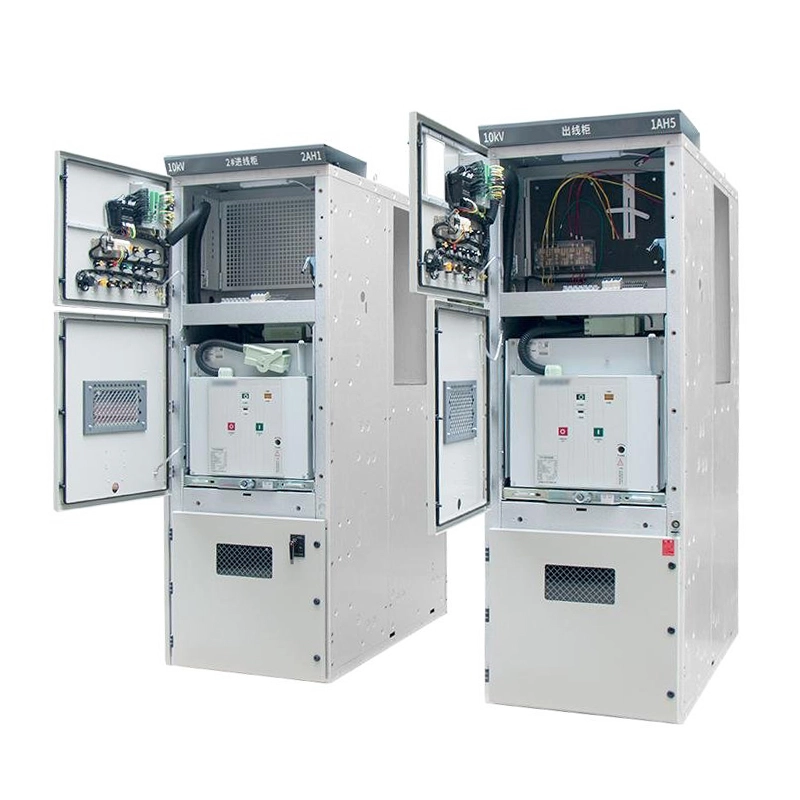

1. 金属被覆およびモジュール式コンパートメント:33KV MV スイッチギヤ高圧スイッチギヤの筐体はアル亜鉛鋼板でできており、内部空間はブレーカー室、バスバー室、ケーブル室、リレー/計器室などの独立した室に分かれています。この構造により、ある区画に障害が発生したりメンテナンスを行ったりしても、他の区画の動作に影響を与えない「LSC2B」規格を実現しています。

2.「センターマウント」引き出し回路ブレーカーの配置:真空遮断器、遮断開閉器などのコアコンポーネントは、取り外し可能な台車（引き出しユニット）に取り付けられています。メンテナンスが必要な場合は、故障したトラックを完全に撤去し、予備のトラックと交換することで電力供給を迅速に復旧し、停電時間を大幅に短縮できます。

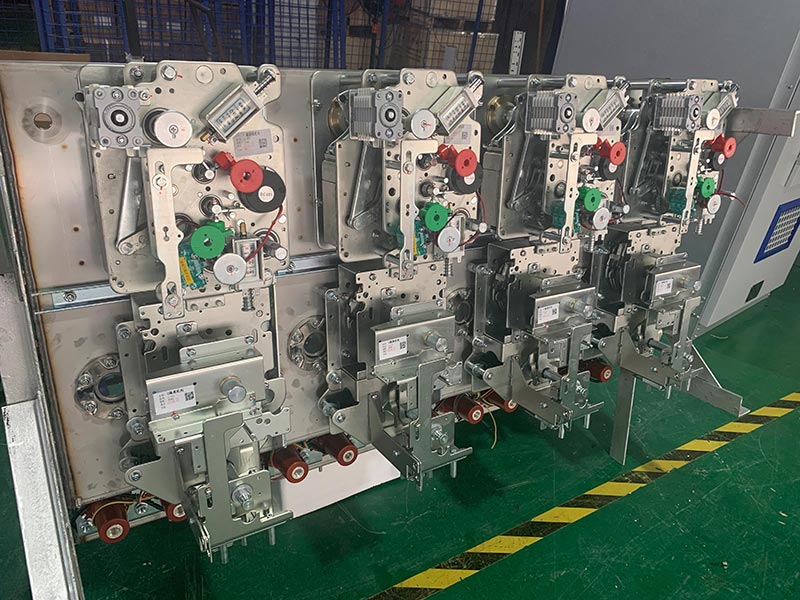

3.「5 つの防止」機械的インターロック:強制的な機械的インターロックにより、次の操作は特定の条件下でのみ実行できるようになります。この機能により、ブレーカーの誤開閉、荷物を積んだ状態でのトラックの出入り、通電中の接地スイッチの閉、誤って通電区画への進入、接地スイッチを閉じたままブレーカーを閉じるなどの誤操作を効果的に防止できます。これにより、人員と機器の安全が確保されます。

4. 上部の圧力逃がしチャネル:開閉装置の内部アーク故障が発生すると、高温高圧のガスが上部のチャネルから放出されるため、危険が最小限に抑えられ、操作および保守要員が保護されます。

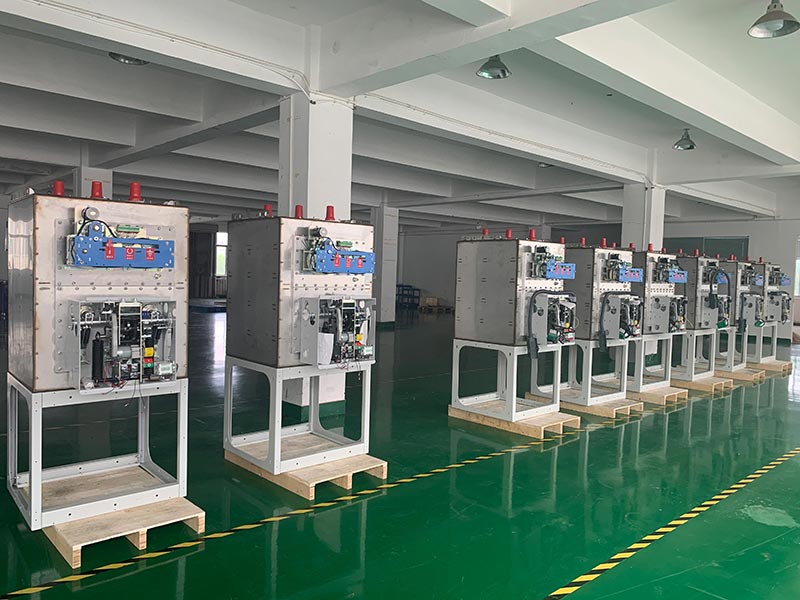

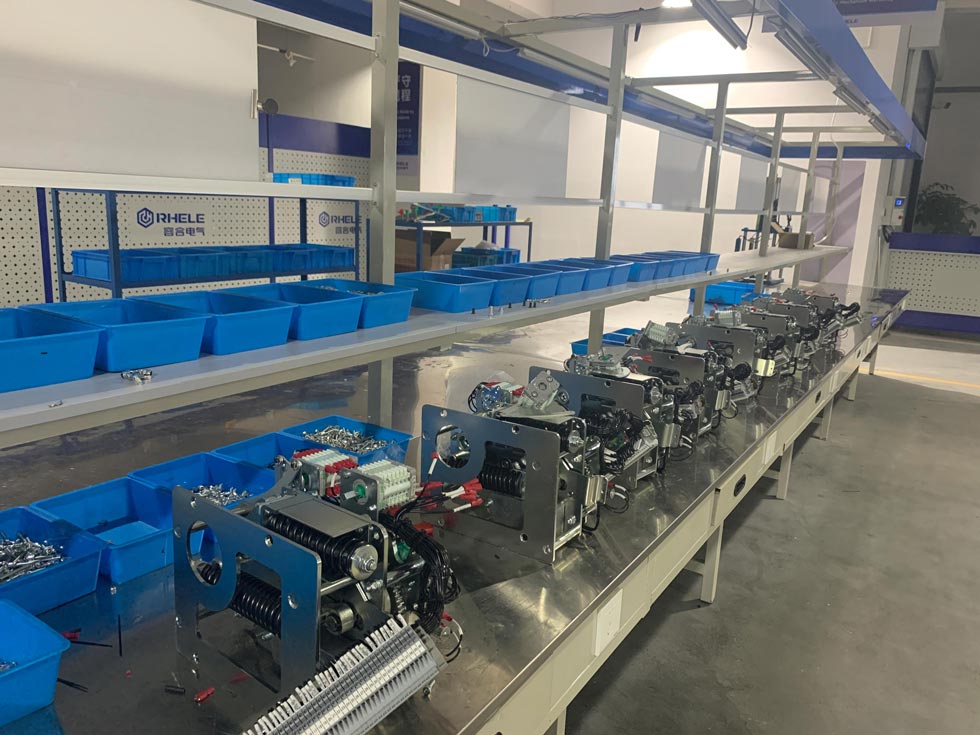

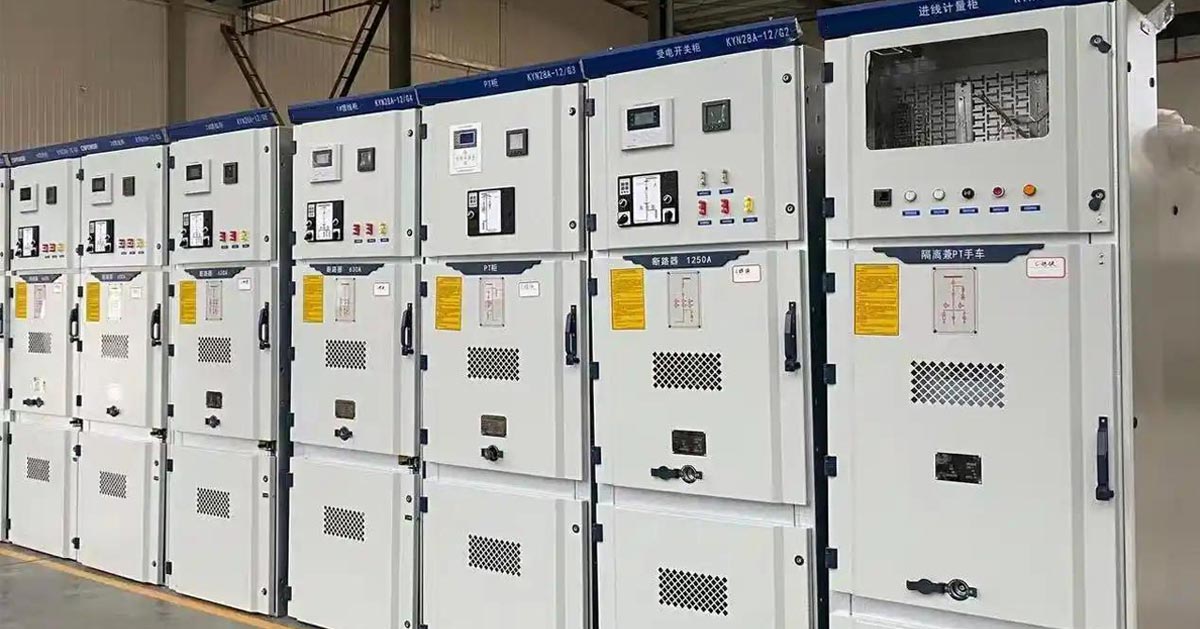

33kv Mv Switchgear Medium Voltage Switch Gear

構造と寸法

33kv Mv Switchgear Medium Voltage Switch Gear

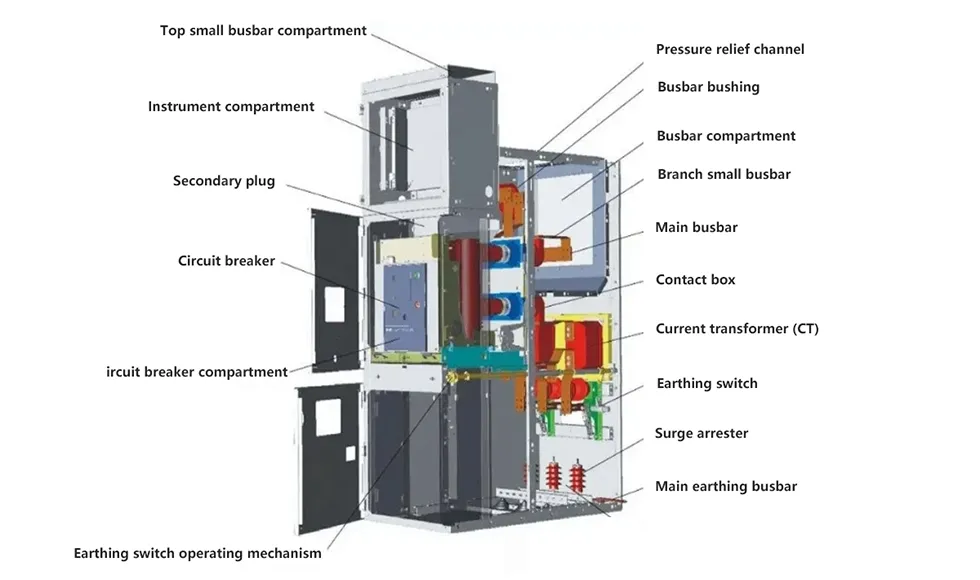

KYN28の構造図

サーキットブレーカーを構成する	ZN85(またはVTK-40.5)	ZN85(またはVTK-40.5)
幅(mm)	1400	1200
高さ(mm)	2650	2650
奥行き(mm)	2800	2600
重量(kg)	1500	1400

KYN28-40.5とKYN61-40.5の違いは何ですか?

KYN61-40.5: KYN61-40.5 開閉装置はサイズが大きく、主に高電流と高パラメータが特徴で、40.5kV 電圧レベル向けに特別に設計されています。床置き型 (引出し) 台車構造を採用し、高電流と高遮断容量を運ぶように設計されています。これは、大規模で重要な電力ノードのコア分配デバイスとして機能します。

KYN28-40.5: KYN28-40.5 シリーズ 33KV MV スイッチギヤ高圧スイッチギヤは、よりコンパクトな構造で、より広く使用されています。KYN28 シリーズの象徴的なセンターマウント引出しトラック構造を備えており、コンパクトさと柔軟性の特徴を備えています。これは、従来の配布シナリオでは一般的な選択です。

アイテム	KYN61-40.5	KYN28-40.5
サーキットブレーカートラックタイプ	床置き型: パネル下部のフロアレールに設置された、より大型で重いトラック	センターマウント：パネルの中間高さに設置されたコンパクトなトラックで、操作が簡単です。
寸法と重量	寸法と重量が大きくなります。標準寸法:1400mm(W)、2800mm(D)。自重約1500kg	よりコンパクト一部のデータでは奥行きが 2800mm までであることを示しています。 KYN61より若干軽い
定格電流範囲	より広い、通常は 630A ～ 4000A	より狭く、通常は 630A ～ 3150A (ただし、最大 4000A までカスタマイズ可能)
破壊・耐力	より高い、通常 25kA ～ 40kA、最大 100kA のピーク耐電流	比較的低く、通常は 20kA ～ 31.5kA
適用範囲	より専門的で、大規模な産業プラント、発電所、変電所のインカムやバスカプラーなどの重要な位置でよく使用されます。	より普及した、10kV および 35kV 配電ネットワーク用の主流機器
典型的なシナリオの特徴	大電流と高遮断容量が必要な用途に最適	コンパクトさ、柔軟性、経済性に対する要求が高い従来の流通シナリオに適しています
