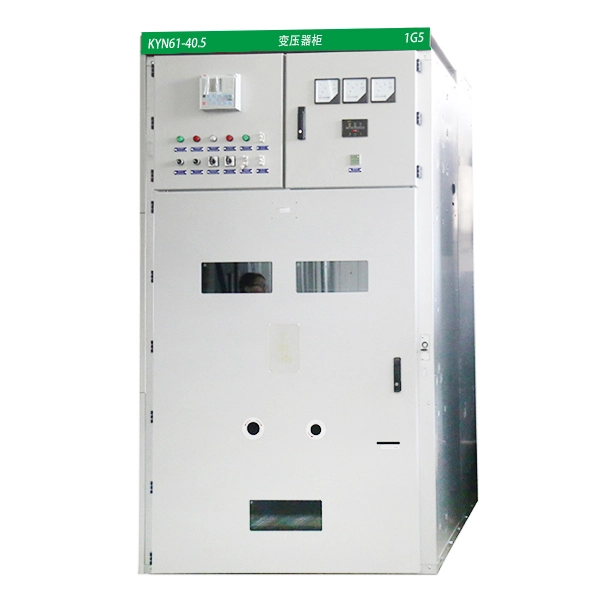

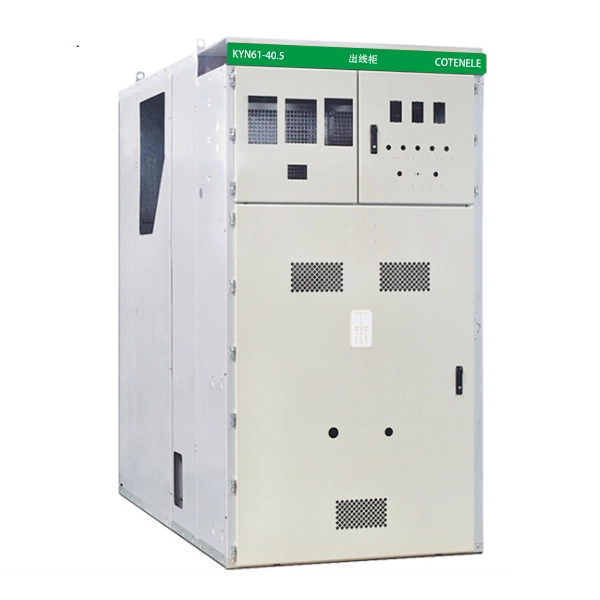

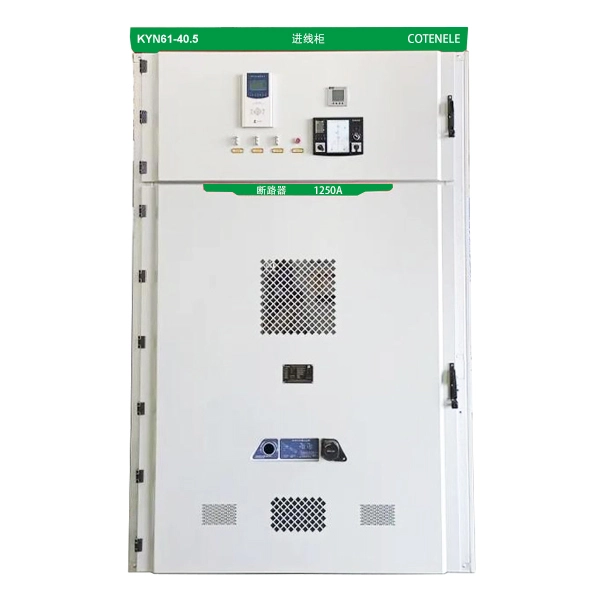

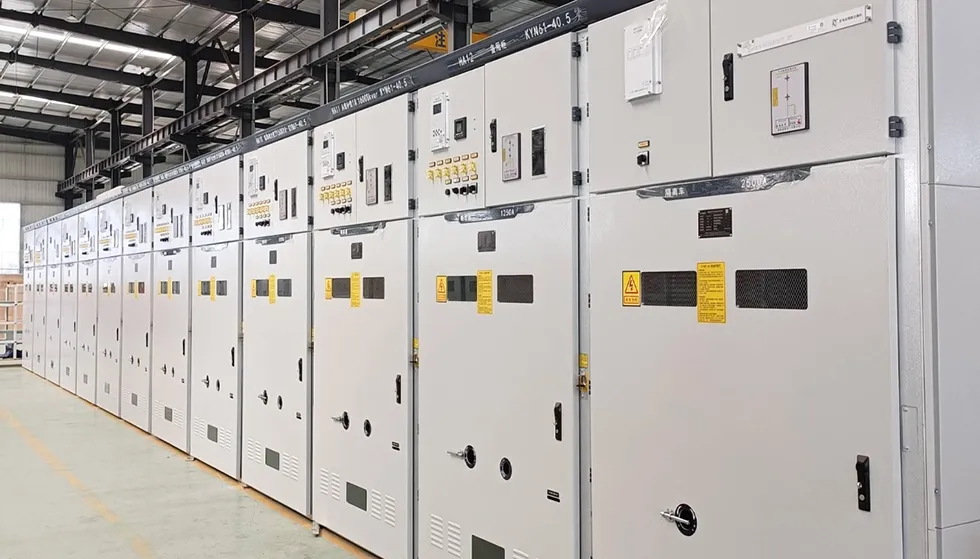

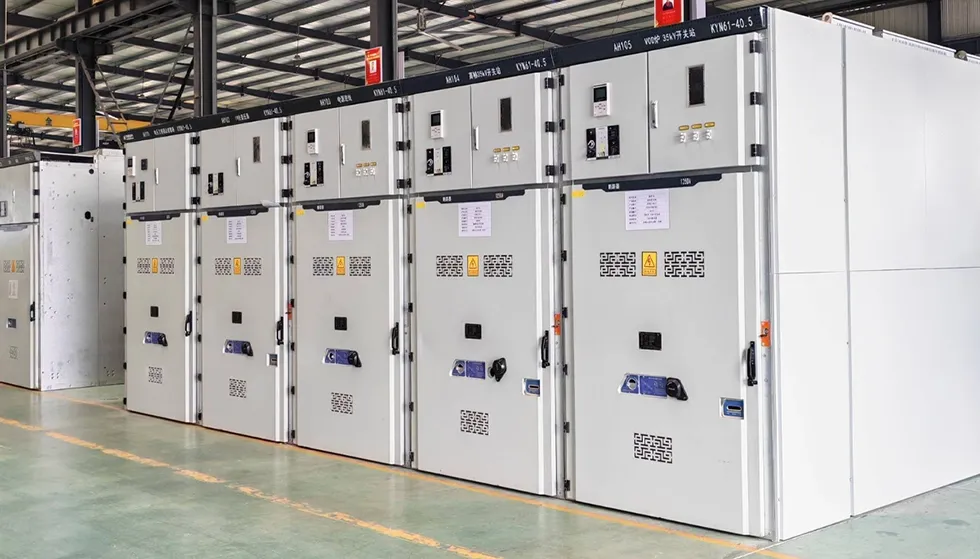

33KV 高圧メタルクラッド開閉装置パネル

中国の高圧開閉装置の主要輸出業者として、Cotenele の製品は世界市場に広く流通しています。Cotenele が製造する KYN61-40.5 (Z) シリーズ 33KV 中電圧メタルクラッド開閉装置パネルは、三相 AC 50 Hz 電力システム用に設計されています。これらは、産業および鉱業企業の発電所、変電所、配電室で電気エネルギーを受配するために使用され、同時に電気回路の制御、保護、監視も提供します。

お問い合わせを送信

製品説明

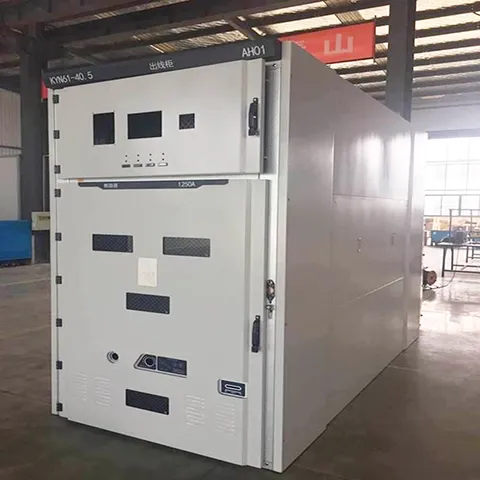

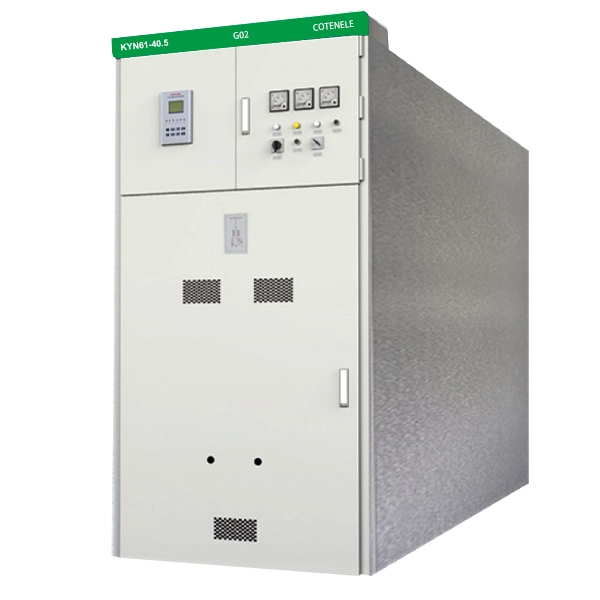

KYN61-40.5 シリーズ 33KV 中電圧メタルクラッド開閉装置パネルは、35 kV 送電および配電システム用に広く使用されている屋内開閉装置ソリューションです。正式名称は「装甲着脱式交流金属密閉開閉装置」です。 Cotenele は、この種の機器の信頼できる経験豊富なメーカーです。

KYN61-40.5 開閉装置は、主に送配電システムの電気回路の制御、保護、監視に使用されます。成熟したテクノロジー、高い運用安全性、実証済みのパフォーマンスを特徴として、発電所、変電所、産業用および鉱山用の配電ネットワークに広く適用されています。

この開閉装置は次の規格に準拠しています。

GB 3906 — 3 ～ 35 kV AC 金属密閉開閉装置

GB/T 11022 — 高電圧開閉装置および制御装置の共通技術要件

IEC 62271-200 — 1 kV を超え、最大 52 kV までの定格電圧用の AC 金属密閉開閉装置および制御装置

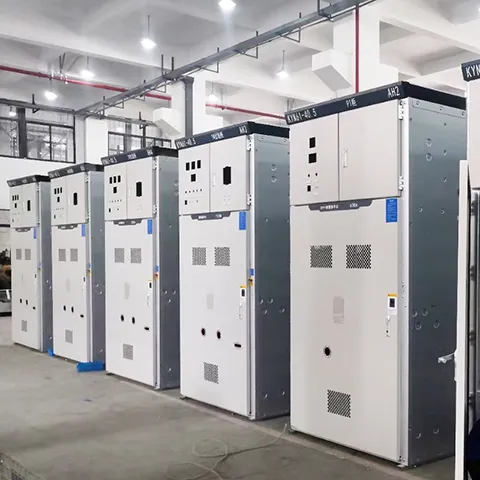

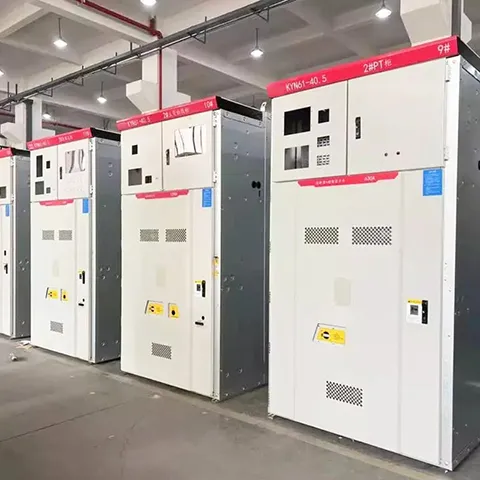

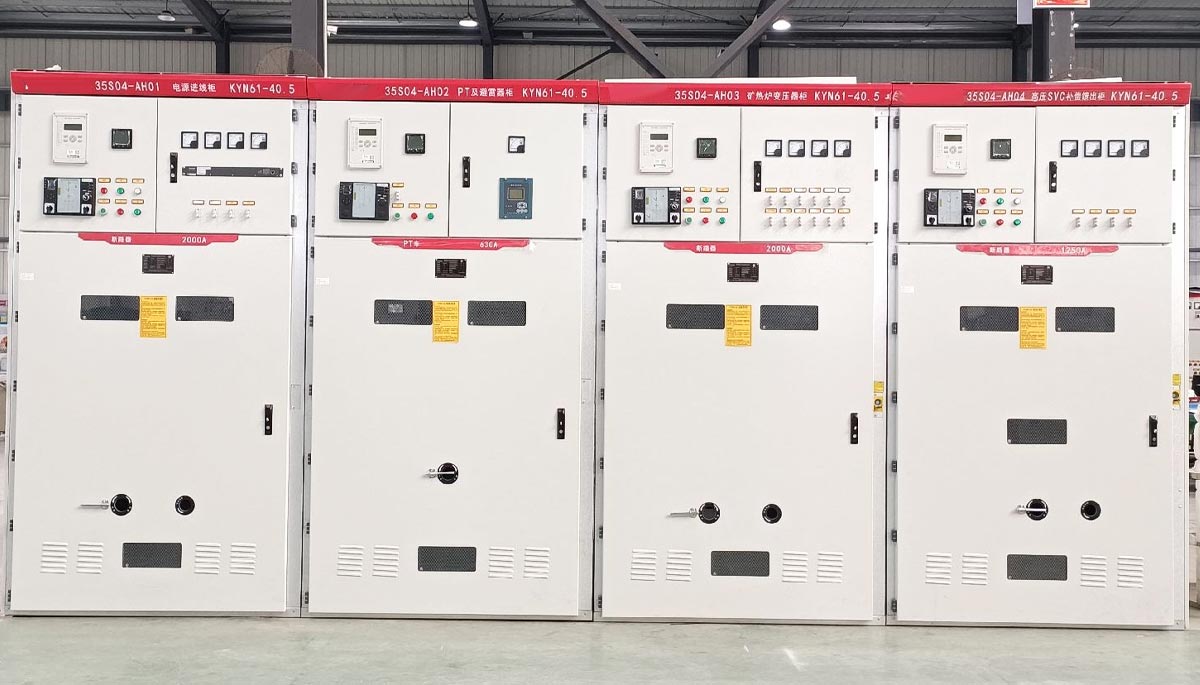

33KV Medium Voltage Metalclad Switchgear Panels

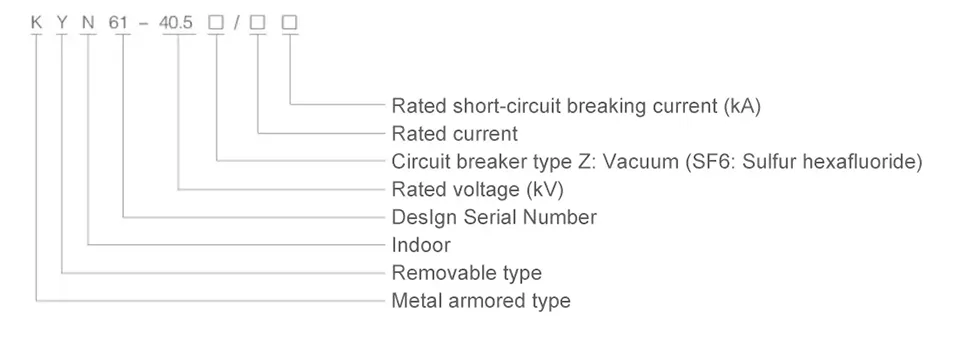

モジュールと意味

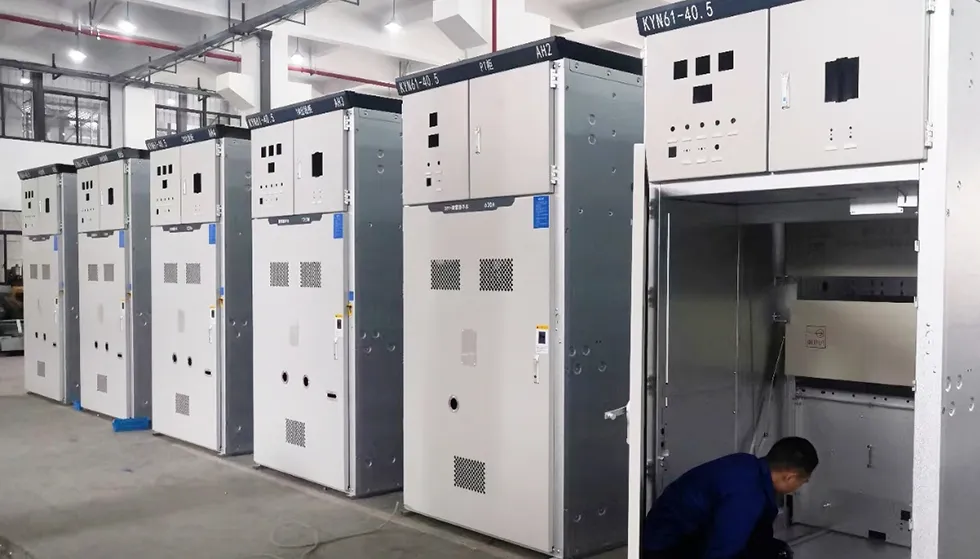

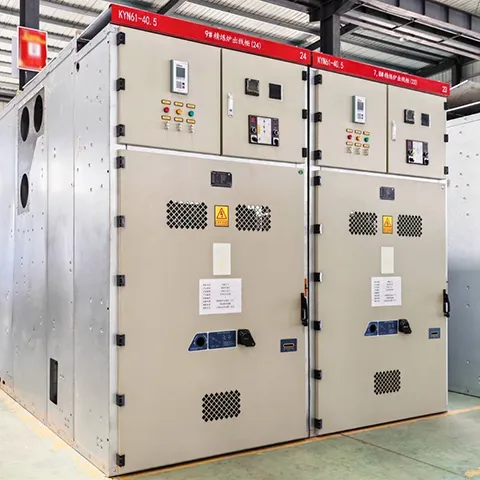

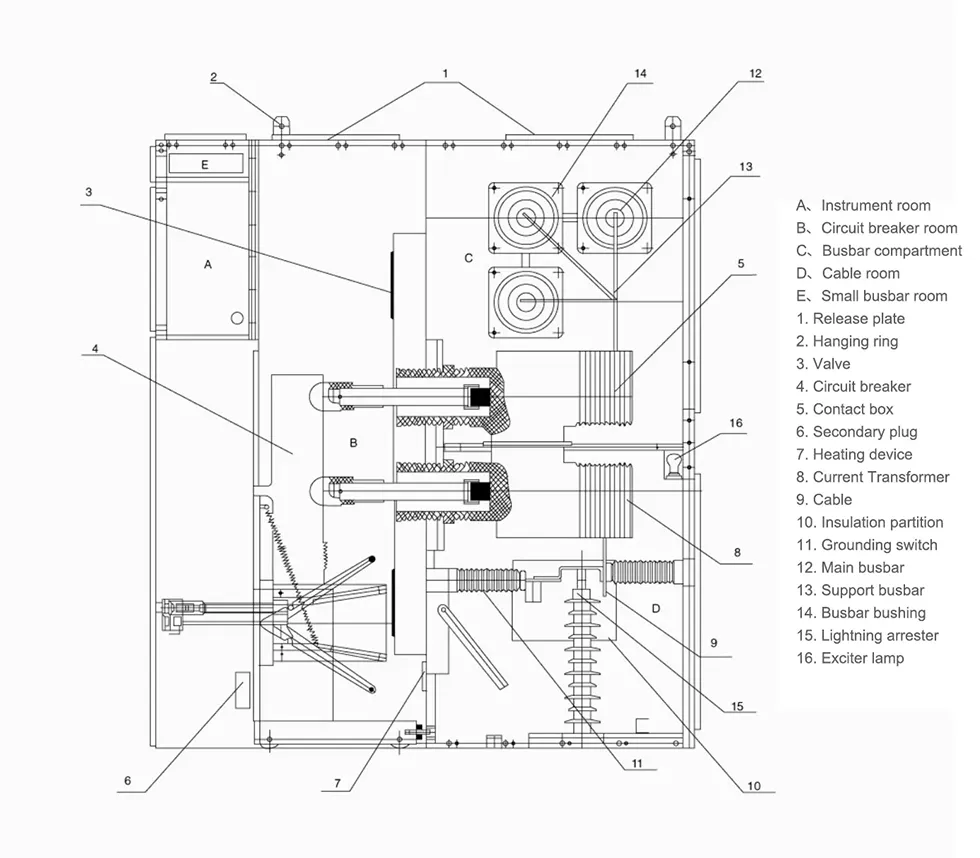

33kv Medium Voltage Metalclad Switchgear Panels

主な技術パラメータ

アイテム		ユニット	技術パラメータ
定格電圧		kV	40.5
定格絶縁レベル	雷インパルス耐電圧（全波）	kV	185
定格絶縁レベル	電源周波数耐電圧(1min)	kV	95
定格周波数		Hz	50
定格電流		A	630;1250;1600;2000
定格短絡遮断時間	電源周波数耐電圧(1min)	kV	20、25、31.5
定格短絡閉路電流（ピーク）		kV	50、63、80
定格動的安定電流(ピーク値)		kV	50、63、80
4s熱安定電流(実効値)		kV	20、25、31.5
エンクロージャの保護クラス	真空遮断器キャビネット	mm	IP4X
寸法(幅奥行き高さ)	SF6 短絡ブレーカーキャビネット	mm	1400×2200×2600

KYN61-40.5の主な技術パラメータ

アイテム		ユニット	技術パラメータ
			ZN85A-403AH3 SF1/SF2
定格電圧		kV	40.5
定格絶縁レベル	雷インパルス耐電圧（全波）	kV	185
	電源周波数耐電圧(1min)		95
定格周波数		Hz	50
定格電流		A	1250;1600;2000	630;1250;2500
定格短絡遮断時間		kV	20、25、31.5	25、31.5
定格短絡閉路電流(ピーク)		kV	50、63、80	63、80
定格動的安定電流(ピーク値)		kV	50、63、80	63、80
4s熱安定電流（実効値）		kV	20、25、31.5	25、31.5(3秒)
開館時間		MS	36～60	≤45
閉店時間		MS	40~90	≤75
定格動作シーケンス			O-0.3S-CO-180S-CO
