20KV油入形変圧器

Cotenele は、中国の大手変圧器メーカーおよび輸出業者です。当社は長年にわたり、国内外のお客様に数多くの高品質な変圧器製品を提供してきました。当社が生産した20KV油入形変圧器は、確かな品質と安定した性能で、長年にわたり多くのお客様から高い評価をいただいております。当社が製造したすべての電源トランスは、IEC60076、GB/T 6451-2023、GB 1094などの関連規格に準拠しています。

お問い合わせを送信

製品説明

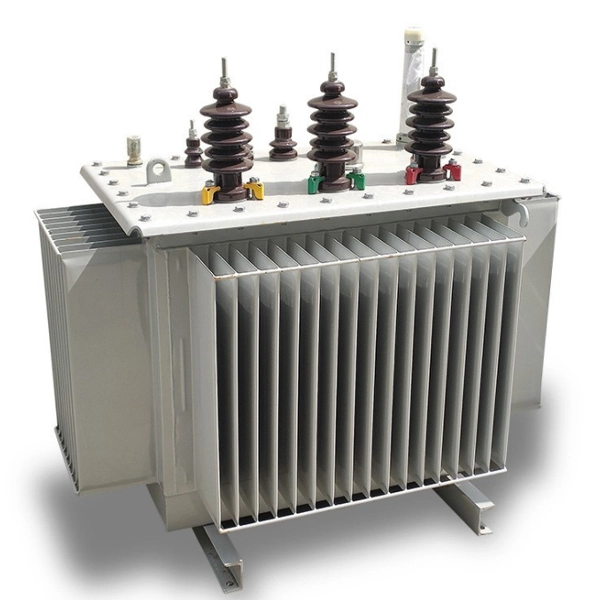

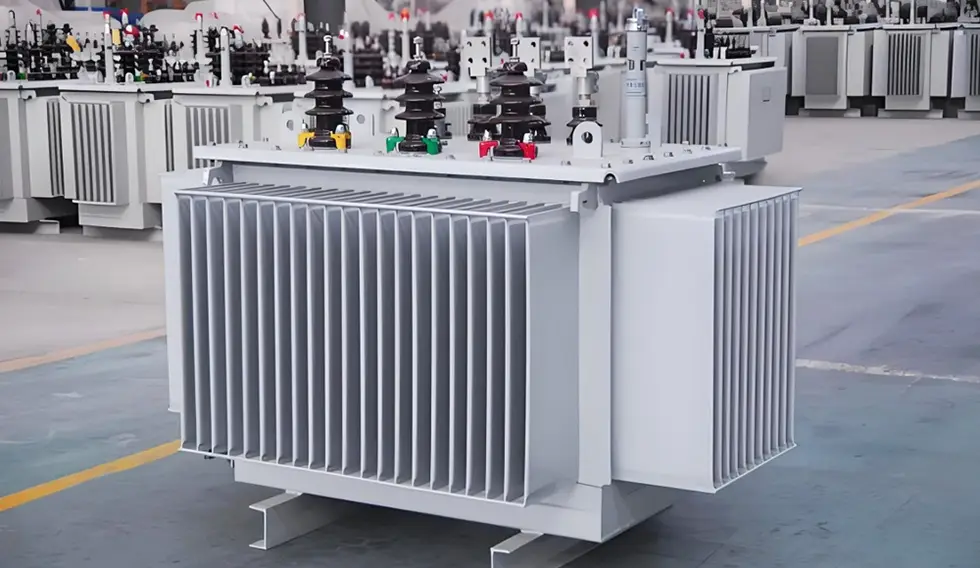

変圧器は Cotenele 社の製品の 1 つです。私たちの20KV油入形変圧器は、20kV の電圧レベルを低電圧 (通常 0.4kV) に降圧する配電デバイスです。 20kV 配電システムで広く使用されています。送電網がアップグレードされると、20kV システムは 10kV システムに比べて大きな利点をもたらします。同じ送電電力の場合、線路電流が 50% 減少し、線路エネルギー損失が 75% 減少し、その結果、顕著なエネルギー節約と容量拡大が実現します。 20KV 油入型変圧器は、主に配電ネットワーク、工業および鉱山企業、商業および民間の建物、その他のシナリオで使用されます。

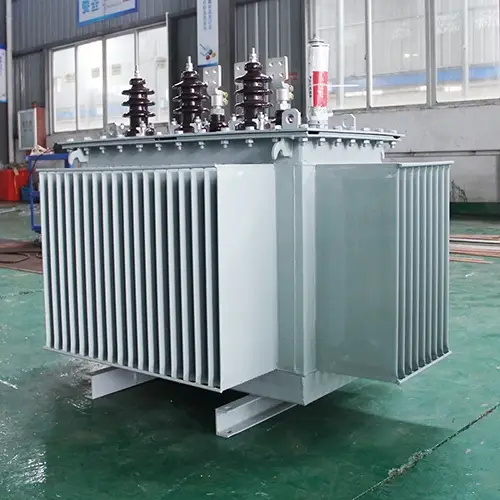

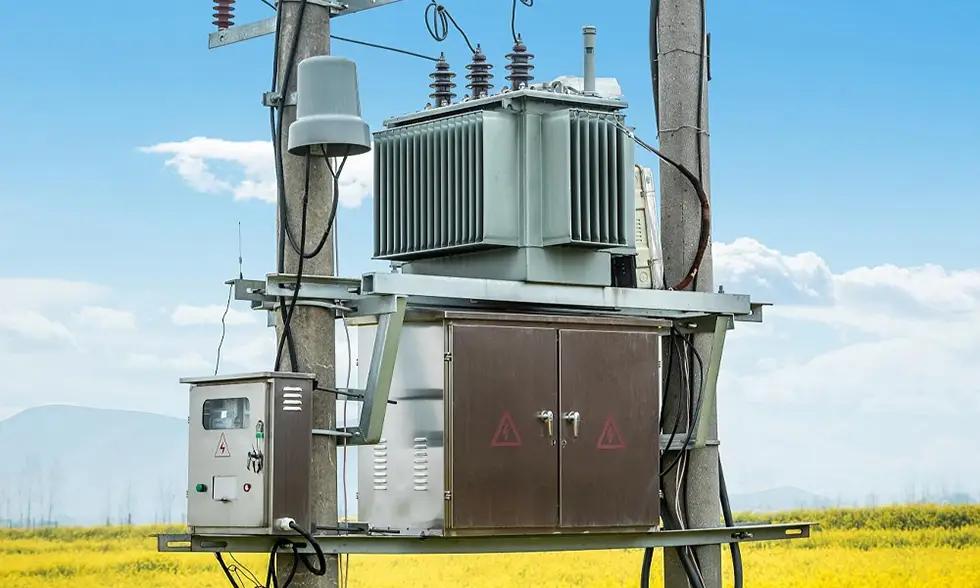

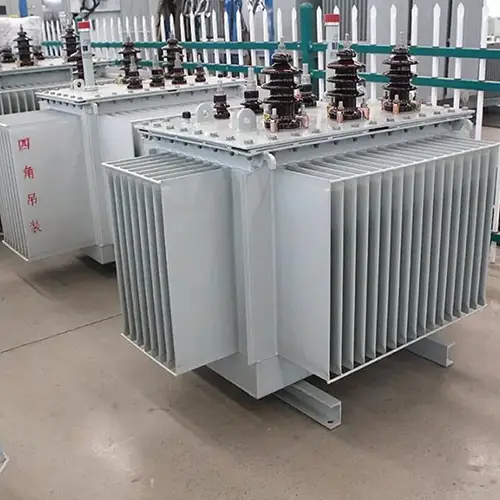

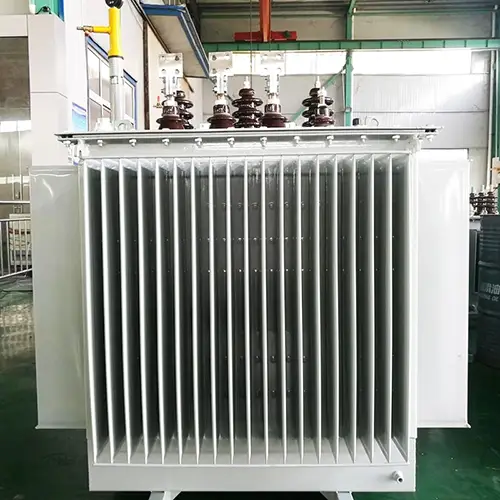

20kv Oil Immersed Type Electrical Transformer

主な技術パラメータ

定格容量(kVA)	電圧比(kV)		接続記号	損失(W)		無負荷電流(%)	インピーダンス (%)	重量(kg)		外形寸法(mm)			ゲージ(mm)
定格容量(kVA)	中電圧	低電圧	接続記号	無負荷損失	全負荷損失	無負荷電流(%)	インピーダンス (%)	オイル重量	総重量	L	W	H	ゲージ(mm)
30	20 ±5% または ±2×2.5%	0.4	Yyn0 ダイナ11	100	690/660	2.1	5.5	100	360	800	680	950	400×400
50				130	1010/960	2		120	410	850	700	970	400×400
63				150	1200/1150	1.9		140	480	880	710	1000	400×400
80				180	1440/1370	1.8		150	540	900	720	1030	400×400
100				200	1730/1650	1.6		170	615	950	750	1050	400×400
125				240	2080/1980	1.5		180	710	950	900	1070	550×550
160				290	2540/2420	1.4		195	790	1000	900	1100	550×550
200				340	3000/2860	1.3		220	910	1050	930	1120	550×550
250				400	3520/3350	1.2		245	1040	1100	950	1150	550×550
315				480	4210/4010	1.1		280	1185	1450	950	1200	550×550
400				570	4970/4730	1		300	1370	1500	1000	1250	660×660
500				680	5940/5660	1		350	1620	1550	1050	1320	660×660
630				810	6820	0.9		420	2085	1650	1100	1350	660×660
800				980	8250	0.8	6	465	2400	1700	1200	1450	820×820
1000				1150	11330	0.7		580	2880	1900	1350	1500	820×820
1250				1380	13200	0.7		640	3300	1950	1380	1550	820×820
1600				1660	15950	0.6		770	4000	2050	1450	1600	820×820

製品分類

20kV 油入配電変圧器は、次の基準に従って分類できます。

1. フェーズ数による

単相変圧器: 容量範囲 5kVA -160kVA

三相変圧器：容量範囲 30kVA -2500kVA

2. 芯材別

シリコンスチール変圧器: モデルには S11、S13、S20、S22 シリーズが含まれます

アモルファス合金変圧器: モデルには SBH15、SBH21、SBH25 シリーズが含まれます。無負荷損失は、同じエネルギー効率クラスのシリコン鋼変圧器の約半分です。

3. エネルギー効率評価による

中高級品：S13、S20、S22、アモルファス合金シリーズ

下位製品：S11シリーズ

4. タップ切り替え方式による

オフサーキット (無負荷) タップ変更: 手動調整には電源を切る必要があります

負荷時タップ変更：通電中に調整可能（一部のモデルで利用可能）

5. タンクエンクロージャタイプ別

完全密閉タイプ、従来タイプなど

20kV油入配電変圧器の適用範囲

20kV 油入配電変圧器は主に次のシナリオで使用されます。

1. 配電ネットワーク:都市および地方の配電網、20kV 配電線

2. 工業および鉱業企業:石油、冶金、化学、繊維、軽工業など

3. 商業および住宅用建物:複合商業施設、オフィスビル、住宅街

4. 特殊な環境:塵埃、油汚れ、化学物質の多い場所

5. デュアル電圧スイッチングアプリケーション:一部のモデルは、電圧レベルを切り替えることで 10kV または 20kV システムで動作できます。

動作原理

20kV 油入配電変圧器の動作原理は電磁誘導です。

1. 一次巻線（高圧側、20kV）に交流電源電圧が印加されると、巻線に交流電流が流れ、鉄心に交流磁束が発生します。

2. この交流磁束は、一次巻線と二次巻線の両方 (低電圧側、通常 0.4kV) を同時に結びます。

3. 電磁誘導の法則により、両方の巻線に起電力が誘導されます。

4. 2 つの巻線の巻き数が異なるため、誘導電圧もそれに応じて異なります。巻き数比は電圧比と等しくなります。

5. 運転中に発生する熱は絶縁油を介してタンク壁に伝わり、冷却フィン（または波形パネル）を介して周囲の空気に放散されます。

適切な電源変圧器の選び方

1. 容量の選択

- すべての電気設備および設備からの接続負荷の合計を計算します (通常、消火負荷は除きます)。

- 補償皮相電力は、変圧器の容量とユニット数を選択する際の基準となります。

- 一般に、変圧器の負荷率は 85% 程度に保つ必要があります。

- 特大の変圧器や過負荷を避けてください。

2. 機種の選定

- S11 シリーズ: ローエンド製品で、エネルギー効率の要件が低いアプリケーションに適しています。

・S13/S20/S22シリーズ：中～上位の省エネ製品です。

- アモルファス合金シリーズ (SBH15 など): 無負荷損失が非常に低く、アイドル時間が長く、省エネを重視するアプリケーションに最適です。

3. その他の考慮事項

- 設置環境（屋内/屋外）

- 防火定格要件

- デュアル電圧スイッチングの必要性 (10kV/20kV 互換性)

- タップ変更方法（オフサーキットまたはオンロード）

- 予算とコストの制約

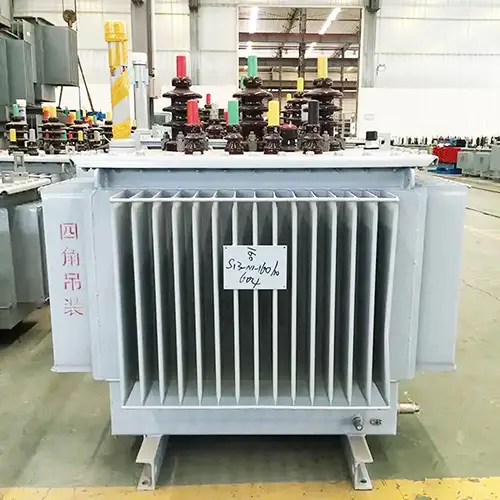

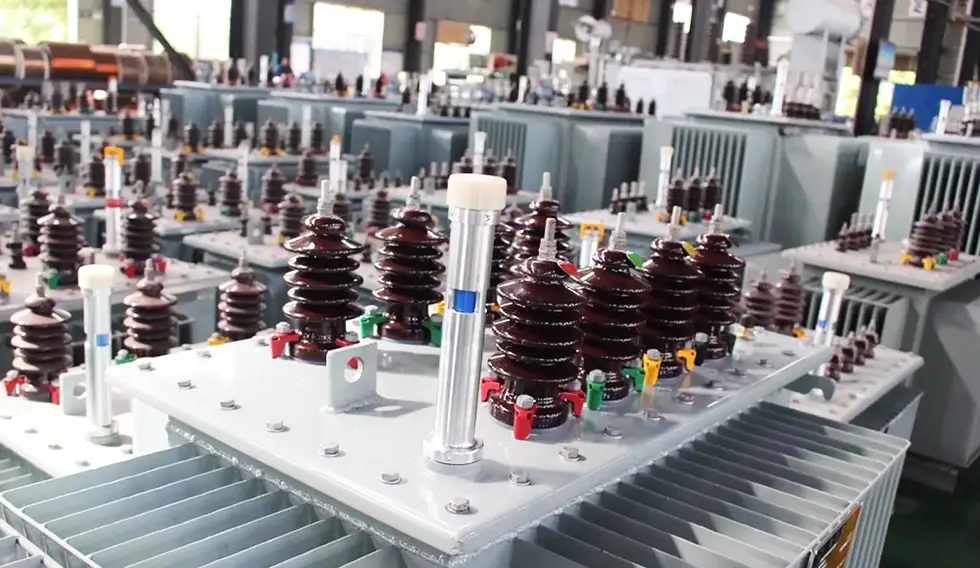

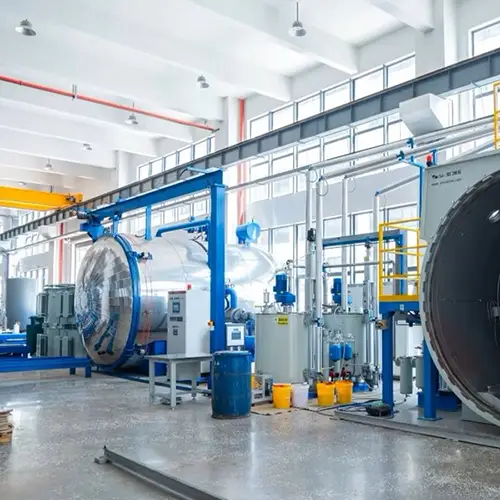

製品詳細

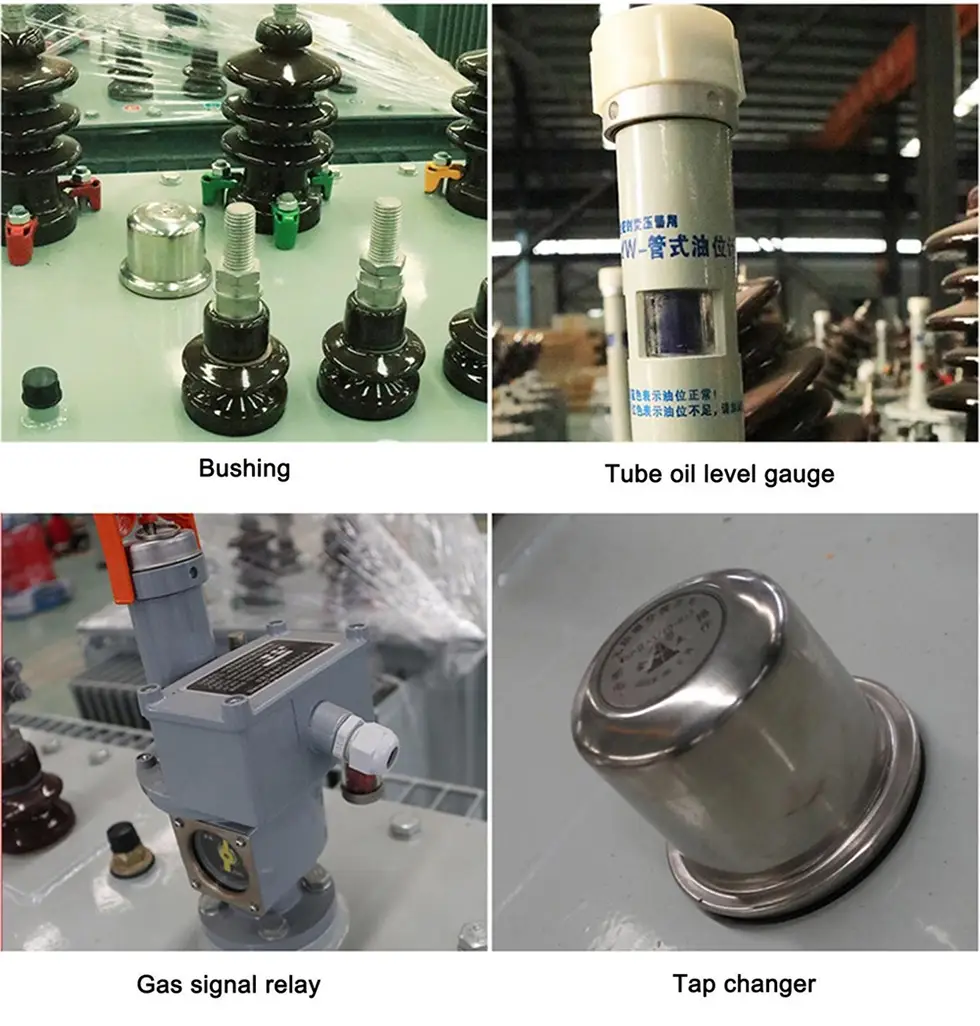

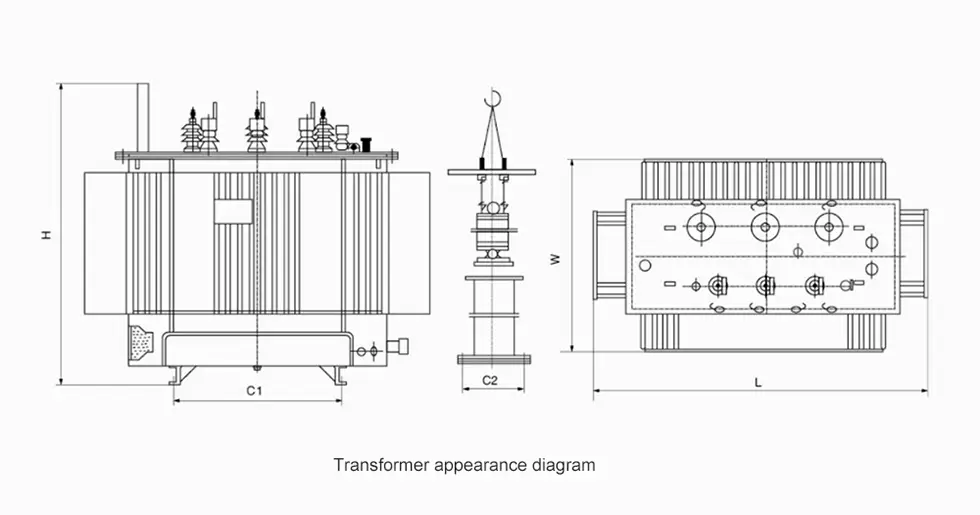

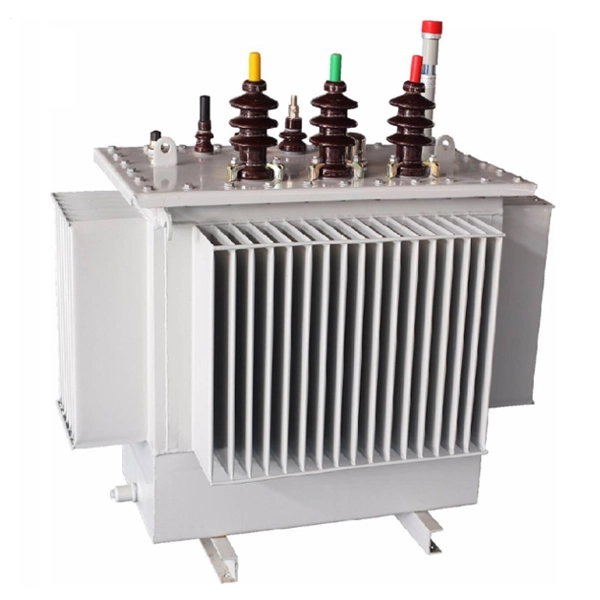

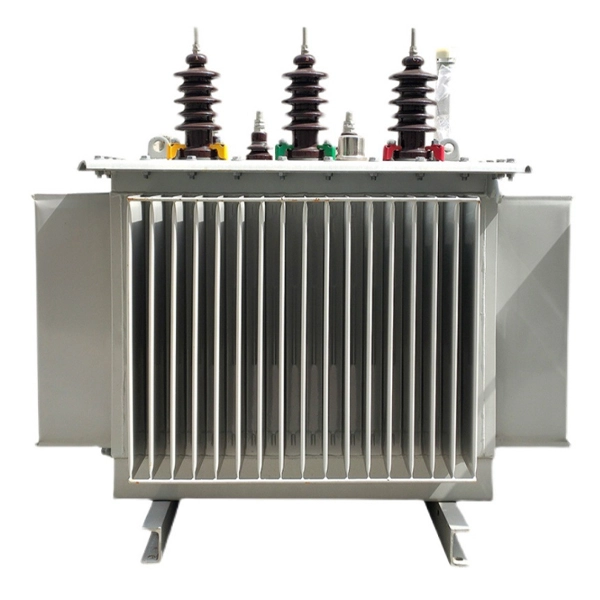

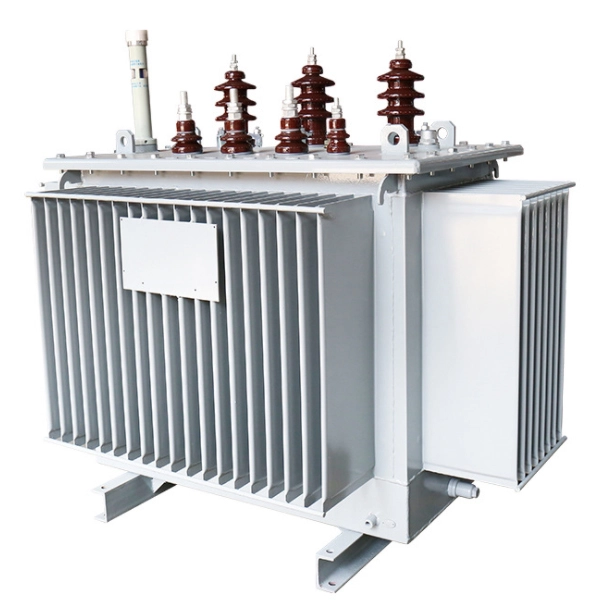

製品の外観と寸法

製品の外観と取付寸法
定格容量(kVA)	L	W	H	C1	C2
30	950	650	880	400	400
50	1000	650	900	400	400
63	1020	720	960	400	400
80	1080	730	990	400	400
100	1090	760	1050	400	500
125	1120	780	1080	550	550
160	1160	810	1130	550	550
200	1210	850	1180	550	550
250	1220	860	1220	550	550
315	1380	900	1260	550	550
400	1430	920	1290	550	660
500	1530	960	1360	550	660
630	1680	1000	1400	660	660
800	1700	1100	1480	660	820
1000	1750	1150	1520	660	820
1250	1850	1210	1600	660	820
1600	2000	1280	1690	820	820
2000	2280	1360	1850	820	820
2500	2580	1890	2100	820	820
