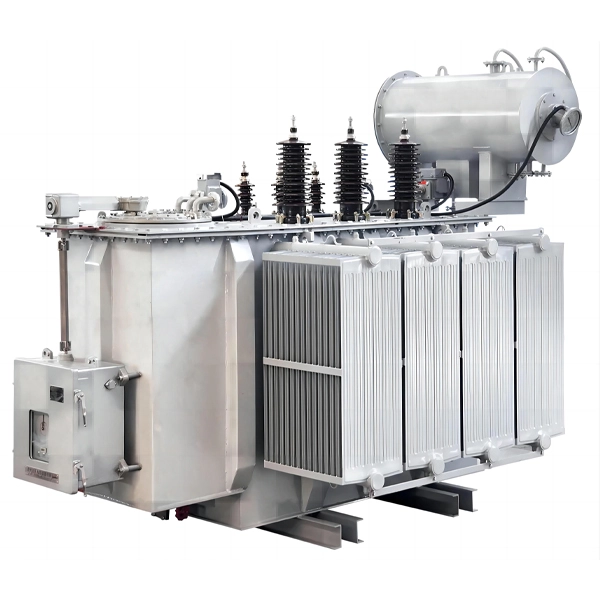

33KV 油入配電変圧器

33KV 油入配電変圧器は Cotenele の主力製品の 1 つであり、当社は中国の大手変圧器製造業者および輸出業者です。 33KV 油入配電変圧器は、35kV ネットワークの電圧をユーザーが使用する低圧 (通常 400V) 母線電圧に降圧し、高圧送電網と低圧配電網を接続するための重要な機器です。コテネレ社の35KV変圧器は絶縁性能、放熱効果が良く、価格も安いです。アフリカを中心とした海外市場のお客様からも高い評価をいただいております。

お問い合わせを送信

製品説明

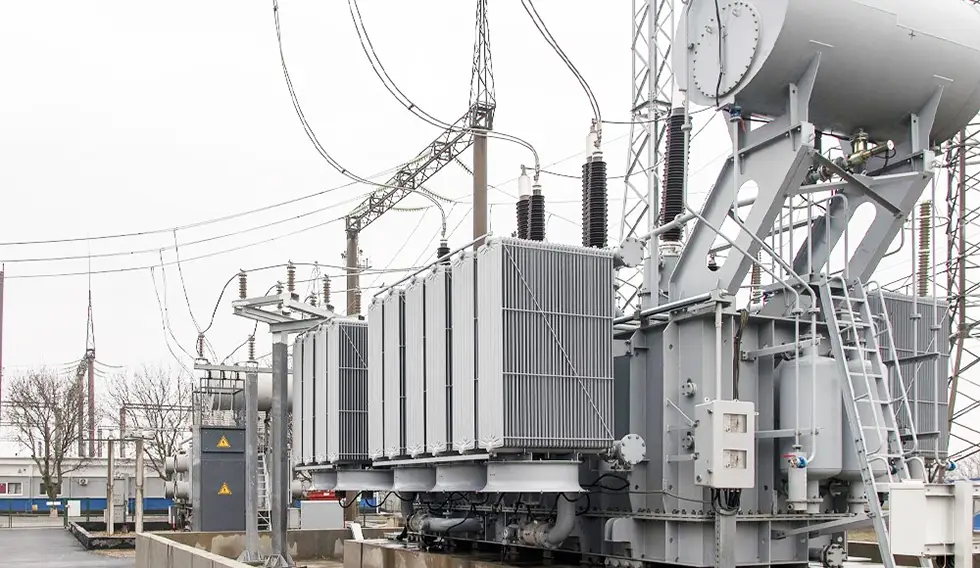

長年にわたり、コテネレはお客様に多数のサービスを提供してきました。33KV 油入配電変圧器多くの変電所、発電所、風力発電、太陽光発電などのプロジェクトに携わっており、その代表的なものはルワンダエネルギー開発公社（EDCL）のキゴマ、ビレンボ、ルカララ、キブエ、リンクワブ発電所プロジェクトです。この33kV（35KV）油入配電変圧器の高圧側定格電圧は33KV（35kV）で、絶縁・冷却媒体として変圧器油を使用しています。これは、電磁誘導の原理に基づいて、ある AC 電圧 (電流) 値を同じ周波数で大きさが異なる別の (または複数の) AC 電圧 (電流) 値に変換する静電気デバイスです。

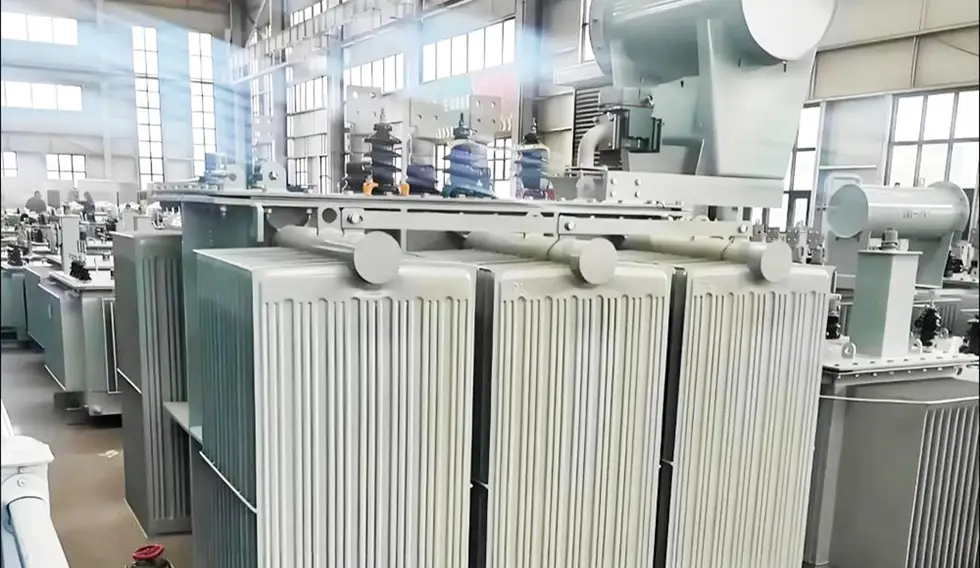

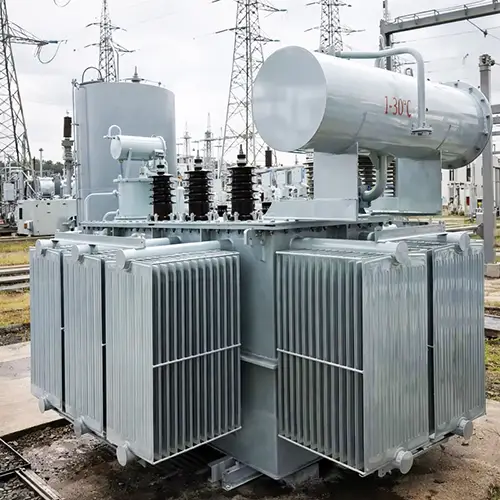

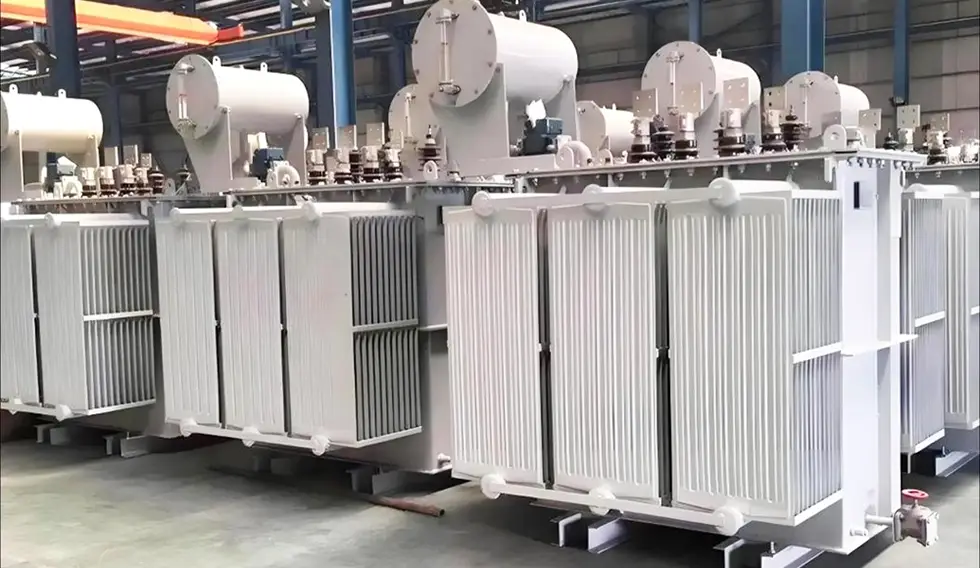

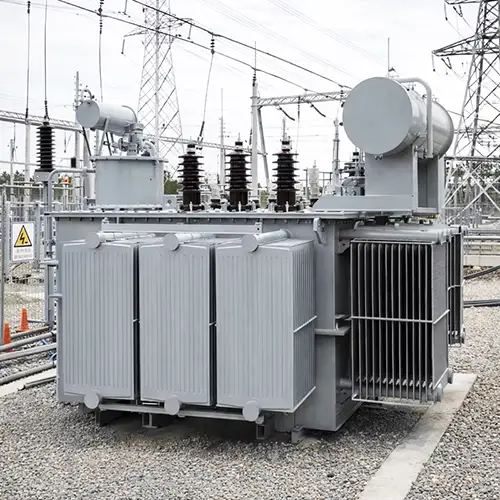

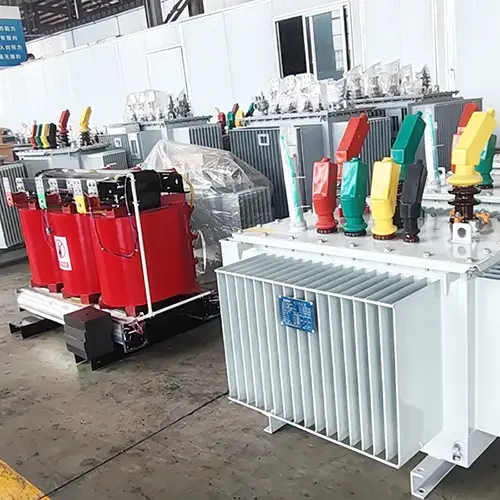

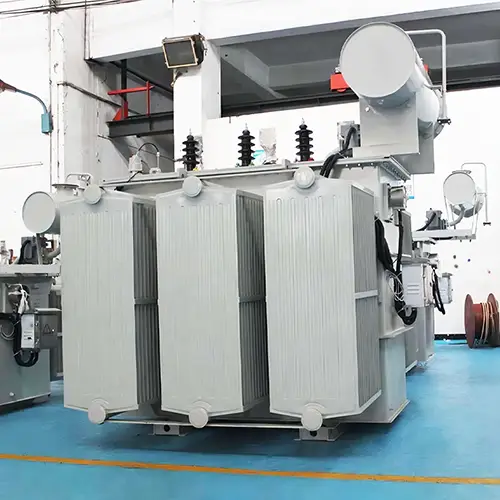

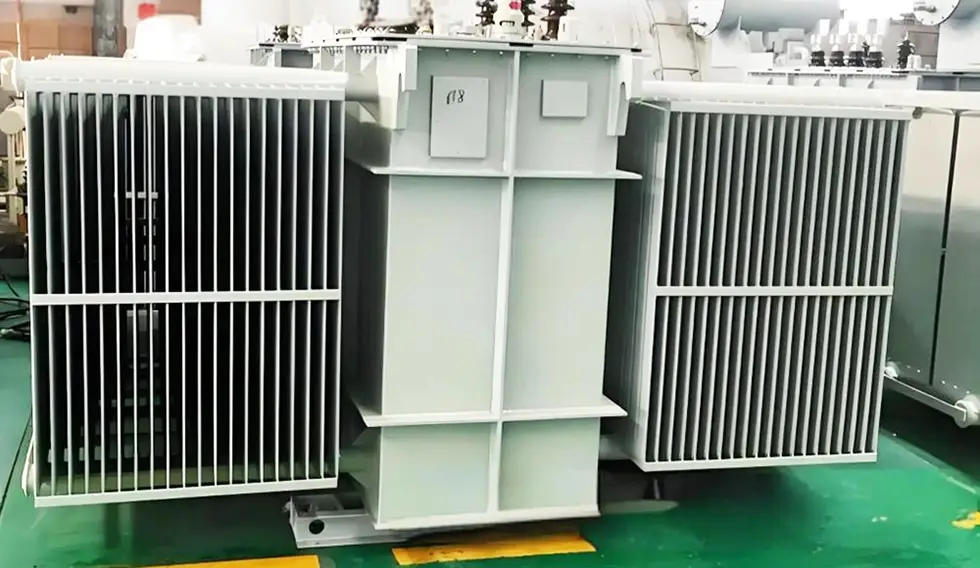

33kv Oil Immersed Electrical Distribution Transformer

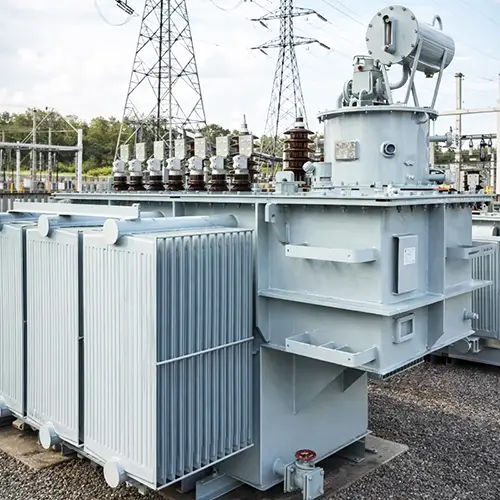

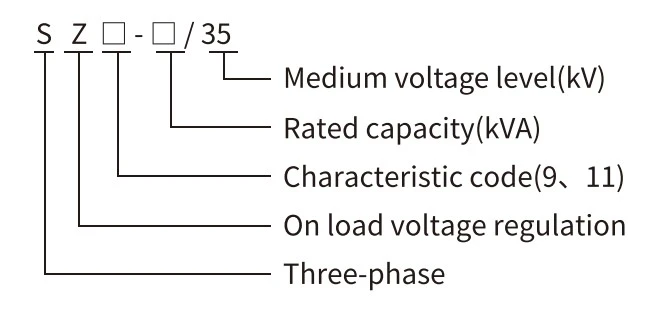

モデルと意味

33KV油入配電変圧器とは何ですか？

33kV油入配電変圧器は、高圧側定格電圧が35kVで、絶縁・冷却媒体として変圧器油を使用した配電変圧器です。これは、電磁誘導の原理に基づいて、ある AC 電圧 (電流) 値を同じ周波数で大きさが異なる別の (または複数の) AC 電圧 (電流) 値に変換する静電気デバイスです。

関連する規格によれば、35 kV 油入配電変圧器の定格周波数は 50 Hz、定格容量は通常 30 kVA ～ 2500 kVA の範囲です (配電変圧器カテゴリ内)。一部の大容量ユニットは、最大 31,500 kVA 以上の容量を持ち、電源変圧器のカテゴリに分類される場合があります。

標準環境要件

1. 周囲温度:

- 最大値: +40 °C

- 最小値: -25 °C

- 月平均: +30 °C を超えないこと

- 年間平均: +20 °C を超えないこと

2. 高度:設置場所は海抜 1000 メートル以下の場所に設置してください。

3.供給電圧波形は本質的に正弦波であるものとします。

4.三相供給電圧はほぼ平衡しているものとします。

5.負荷電流の全高調波歪み (THD) は、定格電流の最大 5% に制限されます。

6. 設置場所:変圧器は建物内または屋外に設置できます。

規格

国際規格:

- IEC 60076-1:2011 - 電源変圧器 - パート 1: 一般規定

- IEC 60076-2:2011 - 電源トランス - パート 2: 液浸タイプの温度上昇

- IEC 60076-3:2013+AMD1:2018 - 電源変圧器 - パート 3: 絶縁レベル、誘電試験、および屋外の空間距離

- IEC 60076-5:2006 - 電源変圧器 - パート 5: 短絡耐量

- IEC 60076-10:2016 - 電源変圧器 - パート 10: 音圧レベルの測定

国家基準:

- GB/T 1094.1-2013 - 電源変圧器 - パート 1: 一般要件

- GB/T 1094.2-2013 - 電源変圧器 - パート 2: 液浸変圧器の温度上昇

- GB/T 1094.5-2008 - 電源トランス - パート 5: 耐短絡性能

- GB/T 1094.10-2003 - 電源変圧器 - パート 10: 音響ノイズレベルの決定

- GB/T 1094.3-2017 - 電源変圧器 - パート 3: 絶縁レベル、誘電試験、および空気中の外部クリアランス

33KV油入変圧器の技術パラメータ

S13-35kV 無励磁電圧調整変圧器 (0.4kV) の技術パラメータ

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
50	33 35 38.5 またはその他の	±2×2.5 ±5	0.38 0.4 0.415 0.44	ダイナ11 Yyn0	160	1200/1140	1.3	6.5
100					230	2010/1910	1.1
125					270	2370/2260	1.1
160					280	2820/2680	1
200					310	3320/3160	1
250					400	3950/3760	0.95
315					480	4750/4530	0.95
400					580	5740/5470	0.85
500					680	6910/6580	0.85
630			3.15 6.3 10.5 15 またはその他の	Yd11	830	7860	0.65
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.55
1600					1690	16600	0.45
2000					2170	18300	0.45
2500					2560	19600	0.45

S13-35kV 無励磁電圧調整変圧器の技術パラメータ (3.15~15kV)

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
630	35 またはその他の	±2×2.5 ±5	3.15 6.3 10.5 15 またはその他の	Yd11	830	7860	0.65	6.5
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.55
1600					1690	16600	0.45	7
2000					2170	18300	0.45
2500					2560	19600	0.45
3150	35～38.5 またはその他の	±2×2.5 ±5	3.15 6.3 10.5 15 またはその他の		3040	23000	0.45	7
4000					3610	27300	0.45
5000					4320	31300	0.45
6300					5240	35000	0.45	8
8000	35～38.5 またはその他の	±2×2.5	3.15 3.3 6.3 6.6 10.5 15 またはその他の	YNd11	7200	38100	0.35
10000					8700	45300	0.35
12500					10000	53800	0.3
16000					12100	65800	0.3
20000					14400	79500	0.3
25000					17000	94000	0.25	10
31500					20200	112000	0.25	10

S13-35kV 無励磁電圧調整変圧器の技術パラメータ (6.3~15kV)

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	負荷損失(W) 145℃	無負荷電流(%)	インピーダンス電圧 (%)
2000	35	±3×2.5	6.3 10.5	Yd11	2300	19200	0.5	6.5
2500	35		6.3 10.5	Yd11	2720	20600	0.5
3150	35～38.5 またはその他の		6.3 10.5		3230	24700	0.5
4000					3870	29100	0.5
5000					4640	34200	0.5
6300					5630	36700	0.5
8000	35～38.5		6.3 6.6 10.5 15 またはその他の	YNd11	7870	40600	0.4
10000					9280	48000	40
12500					1090	56800	0.35
16000					1310	70300	0.35
20000					1550	82100	0.35
25000					1830	97800	0.3	10
31500					2180	116000	0.3	10

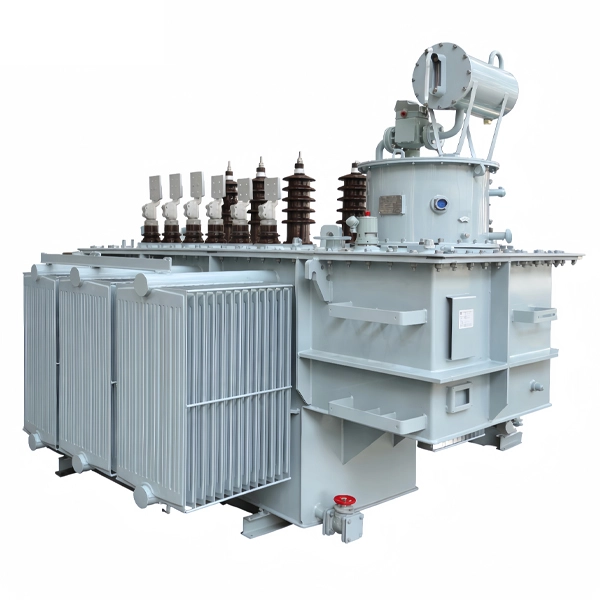

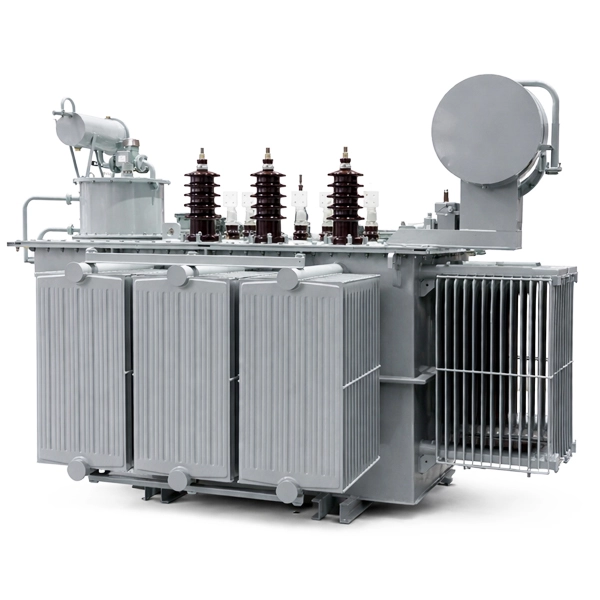

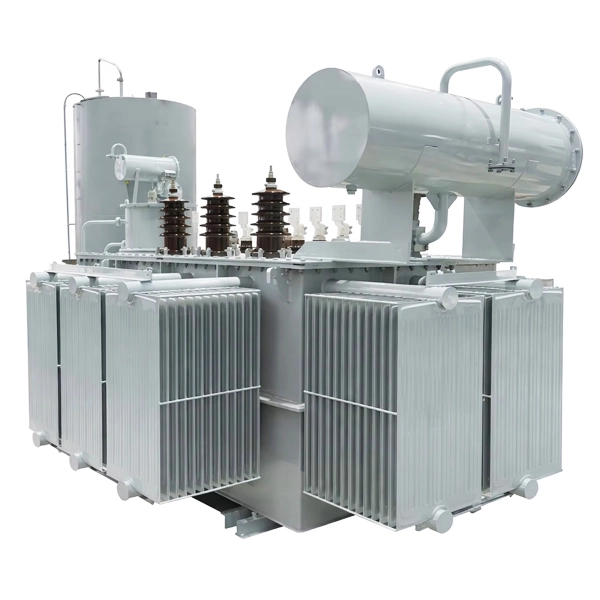

33kV配電用変圧器の製品構造

33 kV 油入変圧器には、主に次のコアコンポーネントが含まれています。

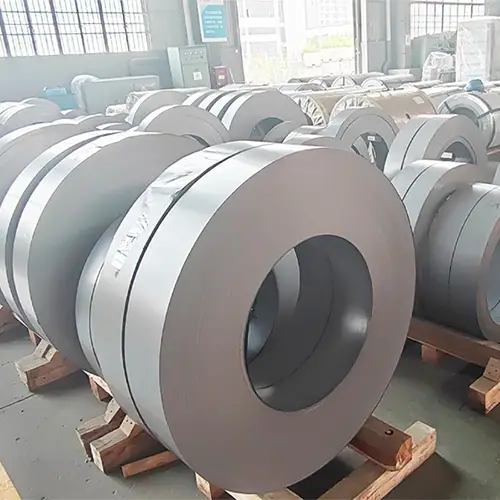

1.コア（磁気回路）：33kV 電源トランスの磁気回路は、高い透磁率と結晶粒配向を備えた冷間圧延ケイ素鋼積層板で構成されています。コアは多段重ね継ぎ構造を採用し、無負荷損失と騒音を低減します。三相変圧器では、コアの垂直部分はコア脚（その上に巻線が配置されます）と呼ばれ、水平部分はヨーク（磁気回路を完成します）と呼ばれます。

2. 巻線 (コイル):電気エネルギーの伝達と変換を行う主要コンポーネント。低圧巻線は銅線を使用した小容量ユニットを除き、銅箔を使用した円筒箔巻タイプが一般的ですが、高圧巻線は多層円筒構造を採用しています。これらの設計により、バランスのとれたアンペアターン分布、低い漏れ磁束、高い機械的強度、および強力な短絡耐性が保証されます。

3.タンク:33kV 電力変圧器のシェルには、内部に鉄心と巻線が含まれています。燃料タンクには通気性が良く、温度変化によるオイル量の変化を吸収する波形ヒートシンク構造を採用。一部の店舗では、変圧用にベル型燃料タンクや完全密閉型燃料タンク構造を使用しています。

4. コンサベータ（オイルコンサベータ）：コンサベータはパイプラインを介してタンクに接続されており、オイルを貯蔵し、オイル量の変化を補償するために使用されます。一部の最新の電力変圧器では、オイルコンサベータの機能が波形タンクに置き換えられています。

5. 絶縁ブッシュ:電源トランス絶縁ブッシュは、導電性ロッドとオイルタンクカバーの間に配置される絶縁コンポーネントであり、導電性ロッドの絶縁と機械的サポートの両方を提供します。

6. タップチェンジャー:タップチェンジャーは主に電源トランスの電圧調整に使用され、オフサーキット（非通電）とオンロード（通電）の2種類があります。

7. その他の付属品:ガスリレー (ブッフホルツリレー)、ブリーザー (シリコンマスク)、圧力解放装置、温度計、オイルフィルターなどのいくつかのアクセサリが含まれます。

33kV変圧器の分類

分類基準	種類
フェーズ数別	三相 (最も一般的、最大 2500 kVA)。単相 (通常は推奨されません)
タップチェンジ方式による	オフサーキット（非通電調整）。負荷時（通電調整）
構造による	非シール (シリーズ S8、S9、S10、産業、農業、民間で広く使用されています)。密閉型 (シリーズ S9-M、S10-M、石油化学および汚染環境で使用)
エネルギー効率クラス別	クラス 1、クラス 2、クラス 3 (GB 20052 あたり)
容量定格別	小型 (≤630 kVA)。中 (800-6300 kVA);大(8000-63,000 kVA)
コアタイプ別	積層コア。巻芯。三次元巻きコア

33kV変圧器の製品メリット

35 kV 油入配電変圧器には、次の主な利点があります。

1. 低損失:高品質の結晶方向性高透磁率シリコン鋼と最適化されたコアと巻線の設計を使用することで、従来の変圧器と比較して無負荷損失を 20% 以上、負荷損失を 10% 以上削減できます。 S22シリーズはS11タイプに比べて無負荷損失を15～20％低減します。

2.低騒音:高品質のコア材料の選択、適切な磁心密度、分割積層接合技術により、ノイズを効果的に低減できます。 1000 kVA 機器の場合、騒音レベルは 50 デシベル未満に制御できます。

3. 高い短絡耐性能力:短絡機械力の計算に動的解析手法を使用します。巻線は圧着工程を経て巻かれており、高い機械的強度を確保しています。この変圧器は、短絡試験により定格電流の最大 32 倍のサージ電流に耐えることができます。

4. 低い温度上昇:ホットスポット温度と平均巻線温度の上昇を抑えるために、オイル流量の分布が計算され最適化されています。

5. 完全密閉、メンテナンスフリー:当社の電源トランスは全密閉型オイルタンクを採用しており、オイルを空気から隔離し、絶縁劣化を遅らせることができます。コルゲートフィンタンクはコンサベータに代わるもので、湿気や酸素の侵入を効果的に防ぎます。メンテナンスフリー期間は20年を超える場合もあります。

6. 簡単な設置とメンテナンス:比較的コンパクトなサイズで低価格です。ノンリフティングコア設計により、トランスは輸送時の振動に耐えることができます。

7. 利用可能なスマートな機能:変電所の無人運転を実現する「遠隔信号、遠隔測定、遠隔調整、遠隔制御」（4つの遠隔）機能を搭載した変圧器もあります。
