10kV油入配電変圧器
  • 10kV油入配電変圧器10kV油入配電変圧器
  • 10kV油入配電変圧器10kV油入配電変圧器
  • 10kV油入配電変圧器10kV油入配電変圧器
  • 10kV油入配電変圧器10kV油入配電変圧器

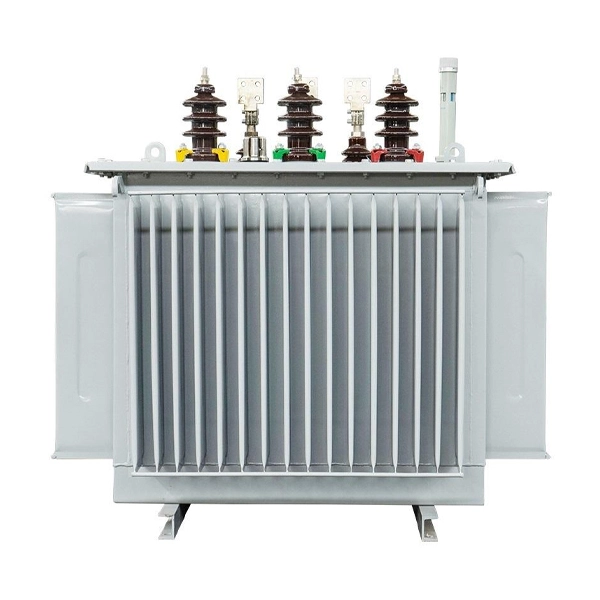

10kV油入配電変圧器

Cotenele は、「中国の電力首都」である温州市楽清市流石鎮に位置する変圧器の製造および輸出業者です。当社の 10kV 油入配電変圧器は、都市および地方の配電網、工業および鉱山企業、商業施設、その他の複数のアプリケーションシナリオなどの配電システムに広く使用されています。

の製造および輸出業者として10kV油入配電変圧器中国を中心に、ヨーロッパ、アフリカ、南米、中東などの海外市場に数多くの変圧器を納入してきました。 10KV油入変圧器は主な絶縁媒体として絶縁油を使用し、冷却媒体として油を使用しています。この配電変圧器には、次のような優れた利点があります。低コスト、優れた放熱性、強力な過負荷容量、長寿命そのため、中電圧および低電圧の配電シナリオでは長年にわたり主流の選択肢となっています。当社の 10kV 油入配電変圧器は、関連する国際規格に準拠しています。IEC60076とネイティブ標準GB/T 6451-2023、GB 1094

10kv Oil Immersed Distribution Power Transformer

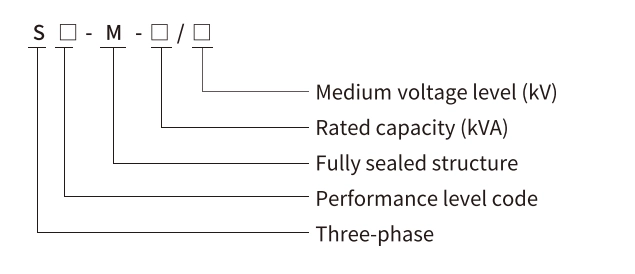

モデルと意味

10kv Oil Immersed Distribution Power Transformer


10KV油入配電変圧器の規格

標準カテゴリ 規格名
国内 (GB/T) GB/T 1094.1-2013 電源変圧器 – パート 1: 一般
GB/T 1094.2-2013 電力変圧器 – パート 2: 液浸変圧器の温度上昇
GB/T 1094.3-2017 電源変圧器 – パート 3: 絶縁レベル、誘電試験、および空気中の外部クリアランス
GB/T 1094.5-2008 電源トランス – パート 5: 短絡に対する耐性
GB/T 1094.10-2003 電源変圧器 – パート 10: 騒音レベルの決定
国際 (IEC) IEC 60076-1:2011 電源変圧器 – パート 1: 一般
IEC 60076-2:2011 電力変圧器 – パート 2: 液浸変圧器の温度上昇
IEC 60076-3:2013+AMD1:2018 電源変圧器 – パート 3: 絶縁レベル、誘電試験および空気中の外部クリアランス
IEC 60076-5:2006 電源変圧器 – パート 5: 短絡耐性
IEC 60076-10:2016 電源変圧器 – パート 10: 騒音レベルの決定
10kv Oil Immersed Distribution Power Transformer


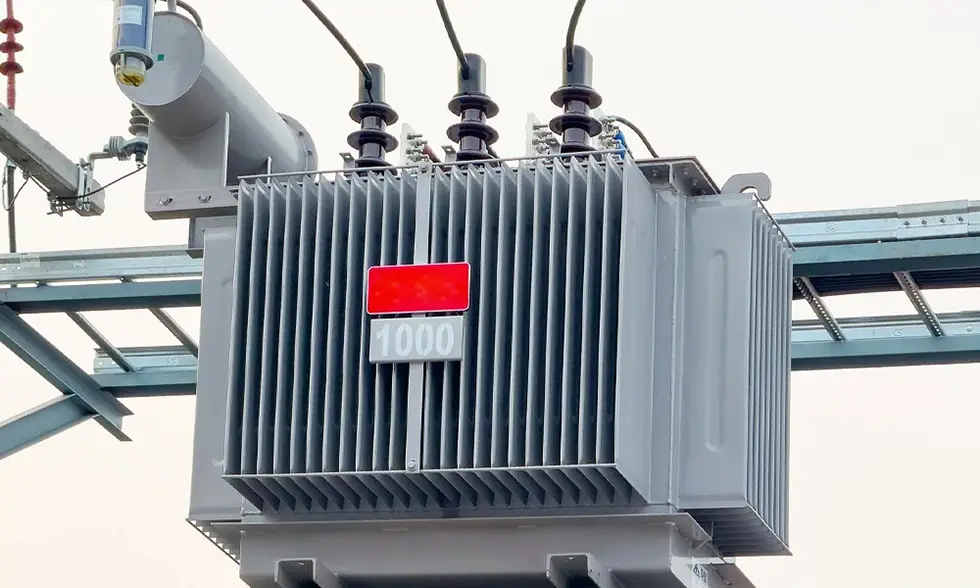

10KV油入配電変圧器とは何ですか?

10kV 油入配電変圧器(一般に「配電変圧器」と呼ばれます)は、電磁誘導の法則に基づいて交流の電圧と電流を変換し、電気エネルギーを伝送するために配電システムで使用される静電気装置であり、その巻線は絶縁油で絶縁されています。一般に、電圧クラス 10kV、定格容量 6300kVA 以下の配電網で動作し、エンド ユーザーに電力を直接供給する変圧器を指します。

この種の電源変圧器は、AC 50/60Hz、三相最大定格容量 2500kVA まで (単相最大 833kVA、一般には推奨されません) に適しています。屋内でも屋外でも使用できます。容量 ≤315kVA のユニットは柱に取り付けることができます。標準動作条件: 周囲温度は 40°C 以下、-25°C 以上。日平均最高気温は30℃。年間平均最高気温は20℃。相対湿度 ≤90% (周囲 25°C で)。標高≤1000m。条件が上記と異なる場合は、関連する基準に従って適切な評価調整が行われます。


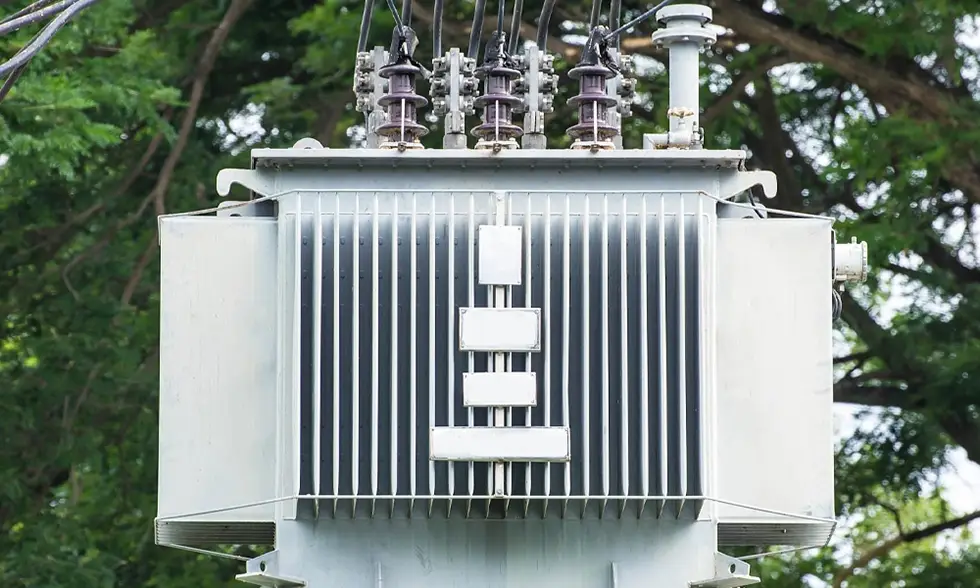

製品構造

10kv Oil Immersed Distribution Power Transformer

10kV油入配電変圧器の構造は、本体、コンサベータ、絶縁ブッシュ、タップ切換器、保護装置などで構成されます。

1.本体

本体は、トランスの電磁部分であるコア、巻線、絶縁油で構成されています。

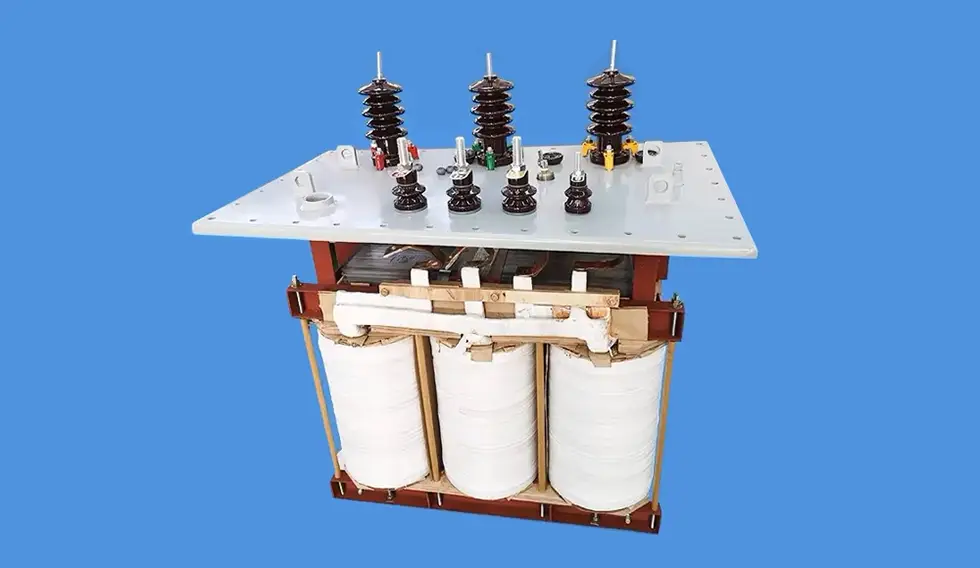

コア:変圧器の磁気回路は、熱間圧延または冷間圧延の珪素鋼板(厚さ0.35または0.5mm、表面に絶縁ワニスを施したもの)を積層して作られています。コアは、コア脚 (巻線が配置される場所) とヨーク (磁気回路を閉じる) で構成されます。コアの構造には基本的にコアタイプとシェルタイプがあり、コアタイプが最も多く使われています。一部のハイエンド製品では、3本の脚を正三角形に配置した三次元巻線コアを採用しており、ギャップレスの磁気回路を実現し、損失を低減し、ノイズを低減します。

巻線:変圧器の電気回路は、通常、絶縁された平らなまたは丸い銅線をフォーマーの周りに巻き付けます。巻線はコア レッグに配置され、低電圧 (LV) 巻線が内層に、高電圧 (HV) 巻線が外層に配置されます。絶縁シリンダーはコアを LV 巻線から分離し、LV を HV 巻線から分離します。 LV 巻線の場合、銅箔の円筒構造が一般的です (非常に小さな容量を除く)。 HV 巻線は多層円筒構造を使用してアンペアターン分布のバランスを取り、漂遊磁束を低減し、高い機械的強度と短絡耐性を提供します。

絶縁油:主にナフテン、アルカン、芳香族化合物で構成されています。これは 2 つの機能を果たします。(a) 巻線間、巻線とコア間、および巻線とタンクの間に絶縁を提供します。 (b) 加熱時に対流により熱を放散する。一般的なタイプは No.10、No.25、および No.45 で、数字は流動点を °C で示します (例: No.25 オイルは -25°C で凝固します)。選択は地域の気候によって異なります。

2.タンク

タンクは油入変圧器の外郭であり、鋼板を溶接して作られています。オイルやその他の成分を保持します。中型および小型の変圧器では、タンクはケースとカバーで構成されます。コアとコイルのアセンブリはケース内に配置されており、カバーを取り外した後、メンテナンスのために持ち上げることができます。タンクにはオイルドレンバルブ、アースネジ、銘板なども取り付けられています。

3. コンサベータ(オイルコンサベータ)

タンクの上部に取り付けられたコンサベータは、タンクの体積の約 10% の体積を持ち、パイプによってタンクに接続されています。オイルが温度によって膨張または収縮するため、コンサベータはオイルを供給または貯蔵し、コアと巻線が確実に浸漬された状態に保たれるようにします。また、オイルが空気と接触する機会が減り、オイルの劣化が遅くなります。コンサベータのサイトグラス (オイルレベルゲージ) には、温度校正されたオイルレベルが表示されます。コンサベータには、入ってくる空気から水分や不純物を除去するためのブリーザー (シリカゲル ドライヤー) が取り付けられていることがよくあります。

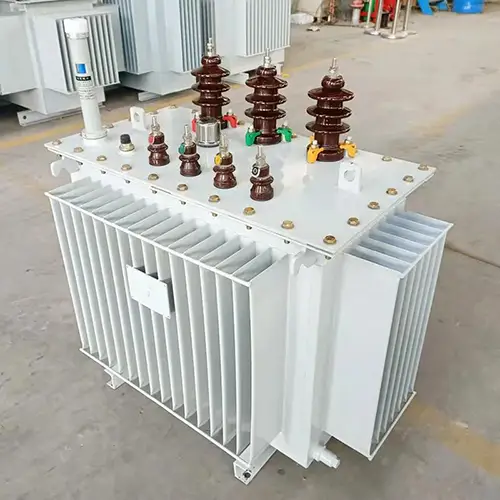

4. 絶縁ブッシュ

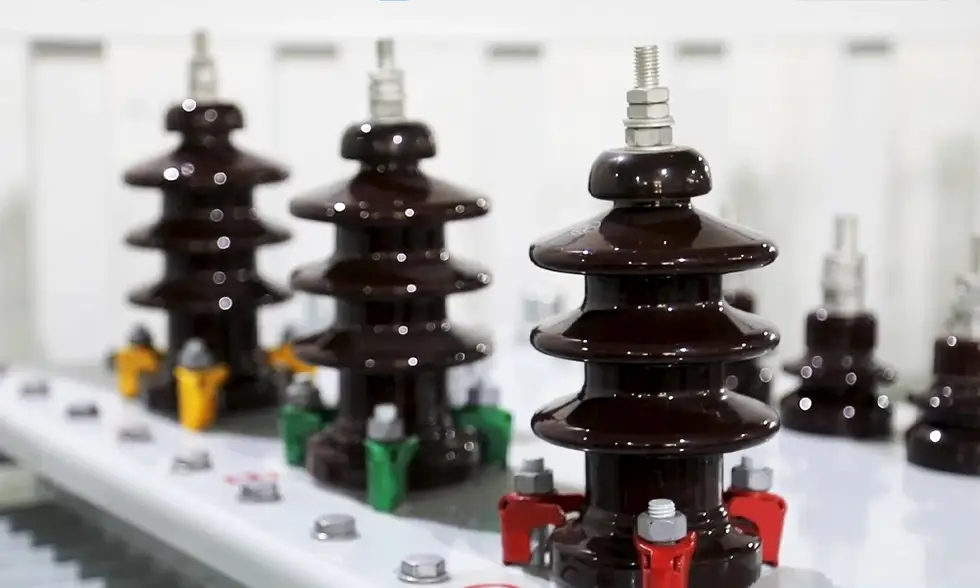

ブッシングは、タンク カバーから突き出ている主要な断熱コンポーネントです。これらは、HV および LV 巻線リード線をタンクから引き出し、接地 (タンクとコア) に絶縁を提供し、外部接続を固定します。 HV ブッシュは高く、LV ブッシュは短くなります。

5.タップチェンジャー

HV 巻線に取り付けられたタップ チェンジャーは、有効巻数を変更して出力電圧を調整します。供給電圧が変動すると、タップ切替器が電圧を調整して安定した二次電圧を維持します。タイプ: オンロード タップ チェンジャー (負荷下で動作可能) とオフロード (無負荷) タップ チェンジャー (非通電が必要)。

6. 保護装置

ガス (ブッフホルツ) リレー:タンクとコンサベータの間のパイプに取り付けられ、内部故障に対する主な保護となります。重大な障害の場合は、回路ブレーカーが作動します。軽微な障害の場合はアラームを発します。 GB/T 6451 によると、800kVA 以上の変圧器にはブッフホルツ リレーが装備されなければなりません。

爆発ベント (圧力逃がし装置):タンクカバーに取り付けられ、ガラスダイヤフラムで密閉されています。重大な障害が発生し、ブッフホルツ リレーが故障した場合、ダイヤフラムが破裂して圧力を解放し、爆発を防ぎます。

温度計:最高油温を監視します。 1000kVA 以上の変圧器には、リモート信号に接続できる屋外信号温度計を装備する必要があります。

7. 冷却装置

タンクの壁に取り付けられ、パイプでタンクに接続されたラジエーターまたはクーラーが含まれます。上下の油の温度差により自然対流が起こり、油温が下がります。冷却方式:油自然空冷(ONAN)、油自然空強制(ONAF)、油自然水強制(OFWF)、油強制循環(OFAF)など。


製品の利点

他のタイプ(乾式変圧器など)と比較して、油入配電変圧器には次のような利点があります。

1. 低コスト -- 高い費用対効果

成熟した製造と安価な材料 (ケイ素鋼、銅、石油) により、同等の乾式変圧器よりも価格が 30 ~ 40% 低くなり、予算が限られた送電網のアップグレードや中小企業プロジェクトに最適です。

2. 優れた放熱性と過負荷耐性

オイルの高い比熱と熱伝導率と自然対流の組み合わせにより、乾式変圧器よりも温度上昇を 15 ~ 20% 低く抑えます。短期過負荷能力 (例: 1.2 倍の定格電流) は堅牢で、季節負荷のピーク (夏の空調、灌漑) に適しています。

3. 簡単なメンテナンスと長寿命

完全密閉設計(コルゲートタンク)により湿気・塵埃の侵入を防ぎます。通常の状態では、メンテナンスはほとんど必要ありません。耐用年数は通常 20 ~ 30 年で、乾式 (15 ~ 25 年) よりも長く、長期的な運用コストが低くなります。

4. 高いエネルギー効率の可能性 -- 政策の整合性

変圧器エネルギー効率向上計画により、10kV油入変圧器がS13以上に更新されました。たとえば、S13-1000kVA 変圧器の無負荷損失はわずか 0.8kW (S11 より 40% 低い) で、年間 6000 kWh 以上を節約できます。これは、「デュアル カーボン」目標の下では大幅です。

5. 優れた絶縁性能と高い信頼性

オイルは優れた電気絶縁性を提供し、また振動を減衰するため、より静かな動作につながります。

6. 安定した動作とバランスの取れた三相パラメータ

三次元巻線コア設計により磁路長が均一化され、高調波が低減され、電力品質が向上します。

10kv Oil Immersed Distribution Power Transformer


技術的なパラメータと寸法

S11-M 油入変圧器の技術パラメータ

定格容量(kVA) 電圧組み合わせ 接続されたグループのラベル 無負荷損失(W) 負荷損失(W) 75℃ 無負荷電流(%) インピーダンス電圧 (%) 外形寸法(L×W×H) 取付4-φ18(mm) 総重量(kg)
中圧(kV) タッピング範囲 低電圧(kV) L W H
30 6
6.3
6.6
10
10.5
11
15
またはその他の
±5
±2×2.5
0.38
0.4
0.415
0.44
ダイナ11
Yyn0
Yzn11
100 630/600 1.5 4 690 510 920 275
50 130 910/870 1.3 730 510 960 340
63 150 1090/1040 1.2 750 550 1000 385
80 180 1310/1250 1.2 790 620 1020 450
100 200 1580/1500 1.1 790 700 1040 520
125 240 1890/1800 1.1 840 800 1070 625
160 280 2310/2200 1 1070 670 1130 695
200 340 2730/2600 1 1140 750 1140 795
250 400 3200/3050 0.9 1200 800 1190 955
315 480 3830/3650 0.9 1300 860 1210 1085
400 570 4520/4300 0.8 1380 900 1240 1290
500 680 5410/5100 0.8 1450 950 1300 1590
630 ダイナ11
Yyn0
810 6200 0.6 4.5 1500 970 1360 1850
800 980 7500 0.6 4 1660 1140 1400 2210
1000 1150 10300 0.6 1690 1190 1530 2570
1250 1360 12000 0.5 1760 1230 1600 3115
1600 1640 14500 0.5 1800 1250 1660 3520
2000 1940 18300 0.4 5 1930 1360 1490 4060
2500 2290 21200 0.4 2080 1360 1570 5105

注1:定格容量が500kVA以下の変圧器の場合、表の対角線より上の負荷損失値はDyn11またはYzn11結合グループに適用され、対角線より下の負荷損失値はYyn0結合グループに適用されます。

注2:変圧器の年間平均負荷率が35%~40%の場合、表の損失値を使用することで最大の運転効率が得られます。

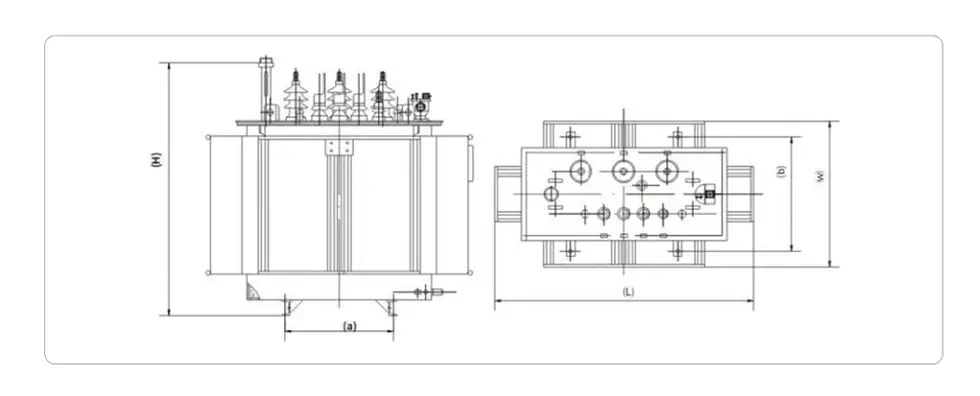

S11-M 油入変圧器寸法図

10kv Oil Immersed Distribution Power Transformer

注:記載されている寸法と重量は、設計および選択の際の参考のみに使用してください。最終的なサイズと重量は当社の製品図面に従います。

S13-M 油入変圧器の技術パラメータ

定格容量(kVA) 電圧組み合わせ 接続されたグループのラベル 無負荷損失(W) 負荷損失(W) 145℃ 無負荷電流(%) インピーダンス電圧 (%) 外形寸法(L×W×H) 取付4-φ18(mm) 総重量(kg)
中圧(kV) タッピング範囲 低電圧(kV) L W H
30 6
6.3
6.6
10
10.5
11
15
またはその他の
±5
±2×2.5
0.38
0.4
0.415
0.44
ダイナ11
Yyn0
Yzn11
80 630/600 1.5 4 695 490 860 260
50 100 910/870 1.3 725 520 955 365
63 110 1090/1040 1.2 750 535 970 415
80 130 1310/1250 1.2 770 565 985 465
100 150 1580/1500 1.2 800 595 1000 545
125 170 1890/1800 1.1 815 670 1010 585
160 200 2310/2200 1.1 1015 645 1055 695
200 240 2730/2600 1 1020 650 1115 810
250 290 3200/3050 1 1140 730 1120 930
315 340 3830/3650 0.9 1195 785 1175 1075
400 410 4520/4300 0.9 1265 855 1195 1255
500 480 5410/5100 0.8 1325 915 1240 1435
630 ダイナ11
Yyn0
570 6200 0.8 4.5 1465 960 1295 1880
800 700 7500 0.6 4 1515 995 1340 2145
1000 830 10300 0.6 1605 1095 1460 2455
1250 970 12000 0.5 1685 1145 1485 2840
1600 1170 14500 0.5 1775 1225 1580 3310
2000 1550 18300 0.4 5 1855 1265 1600 3960
2500 1830 21200 0.4 1885 1305 1780 4980

注1:定格容量が500kVA以下の変圧器の場合、表の対角線より上の負荷損失値はDyn11またはYzn11結合グループに適用され、対角線より下の負荷損失値はYyn0結合グループに適用されます。

注2:変圧器の年間平均負荷率が35%~40%の場合、表の損失値を使用することで最大の運転効率が得られます。

S13-M 油入変圧器寸法図

10kv Oil Immersed Distribution Power Transformer

注:記載されている寸法と重量は、設計および選択の際の参考のみに使用してください。最終的なサイズと重量は当社の製品図面に従います。

S14-M 油入変圧器の技術パラメータ

定格容量(kVA) 電圧組み合わせ 接続されたグループのラベル 無負荷損失(W) 負荷損失(W) 75℃ 無負荷電流(%) インピーダンス電圧 (%) 外形寸法 縦×横×高さ(mm) 総重量(kg)
中圧(kV) タッピング範囲 低電圧(kV) 4-φ18を取り付けます
30 6
6.3
6.6
10
10.5
11
15
またはその他の
±5
±2×2.5
0.38
0.4
0.415
0.44
ダイナ11
Yyn0
Yzn11
80 505/480 1.5 4 785×710×880 370
50 100 730/695 1.3 800×730×940 480
63 110 870/830 1.2 815×720×970 535
80 130 1050/1000 1.2 830×740×990 580
100 150 1260/1200 1.1 875×790×1010 705
125 170 1510/1440 1.1 875×770×1050 775
160 200 1850/1760 1 935×820×1140 975
200 240 2180/2080 1 995×870×1140 1140
250 290 2560/2440 0.9 995×900×1180 1240
315 340 3060/2920 0.9 1030×880×1250 1425
400 410 3610/3440 0.8 1075×910×1270 1635
500 480 4330/4120 0.8 1120×930×1320 1950
630 ダイナ11
Yyn0
570 4960 0.6 4.5 1165×950×1350 2150
800 700 6000 0.6 4 1210×1050×1390 2515
1000 830 8240 0.6 1520×1020×1450 2635
1250 970 9600 0.5 1630×1090×1540 3210
1600 1170 11600 0.5 1680×1150×1600 3905
2000 1550 14600 0.4 5 1890×1300×1600 4130
2500 1830 16900 0.4 1990×1360×1700 5250

注1:定格容量が500kVA以下の変圧器の場合、表の対角線より上の負荷損失値はDyn11またはYzn11結合グループに適用され、対角線より下の負荷損失値はYyn0結合グループに適用されます。

注2:変圧器の年間平均負荷率が35%~40%の場合、表の損失値を使用することで最大の運転効率が得られます。

S14-M 油入変圧器寸法図

10kv Oil Immersed Distribution Power Transformer

注:記載されている寸法と重量は、設計および選択の際の参考のみに使用してください。最終的なサイズと重量は当社の製品図面に従います。

10kv Oil Immersed Distribution Power Transformer


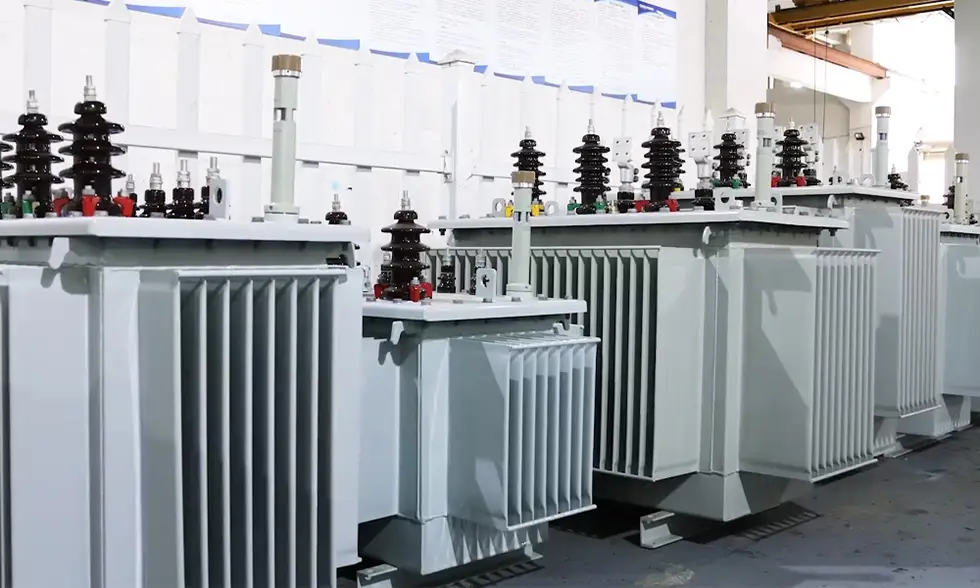

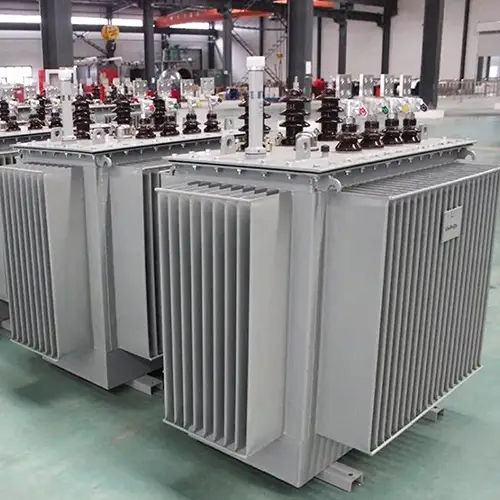

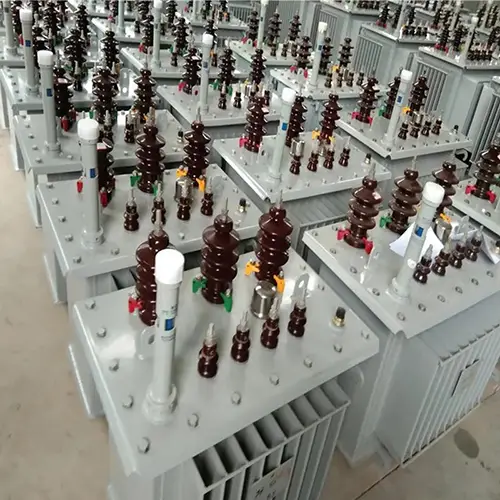

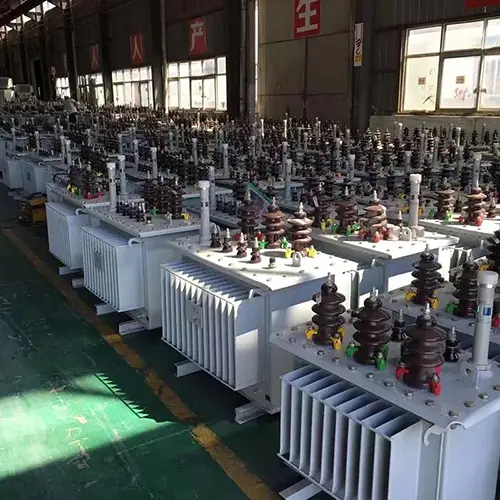

製品ショー

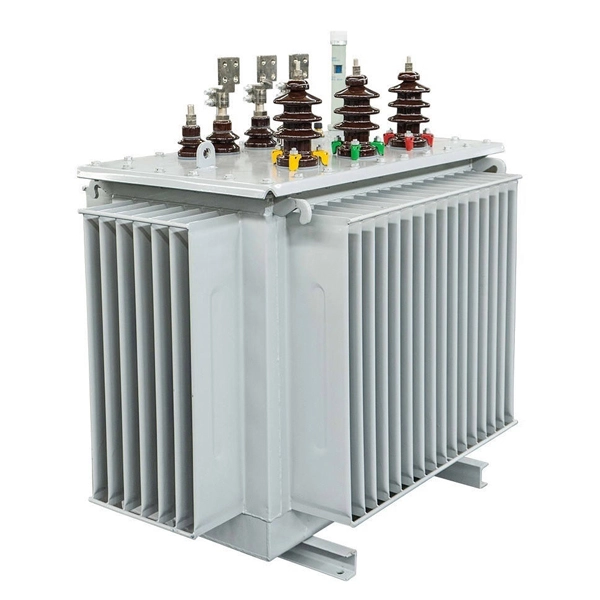

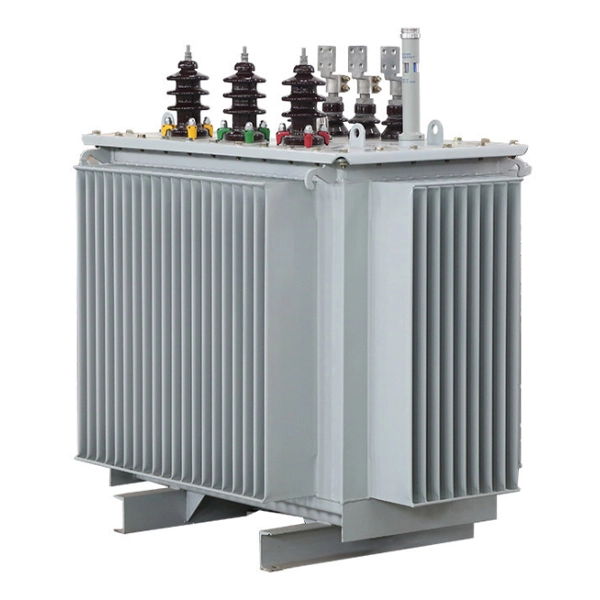

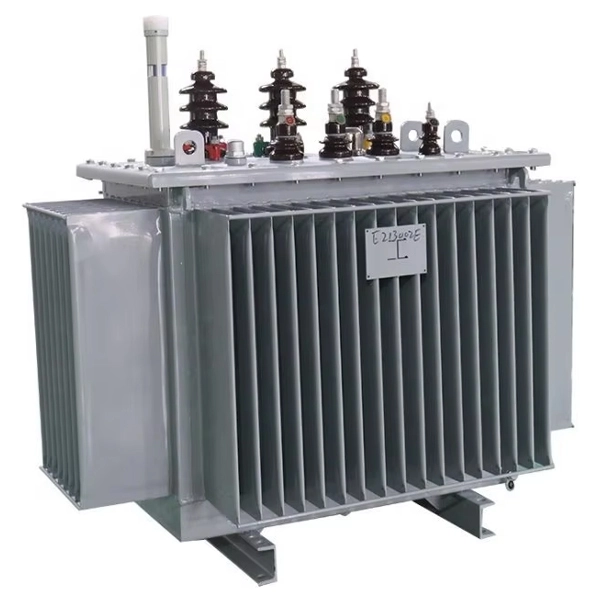

10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer
