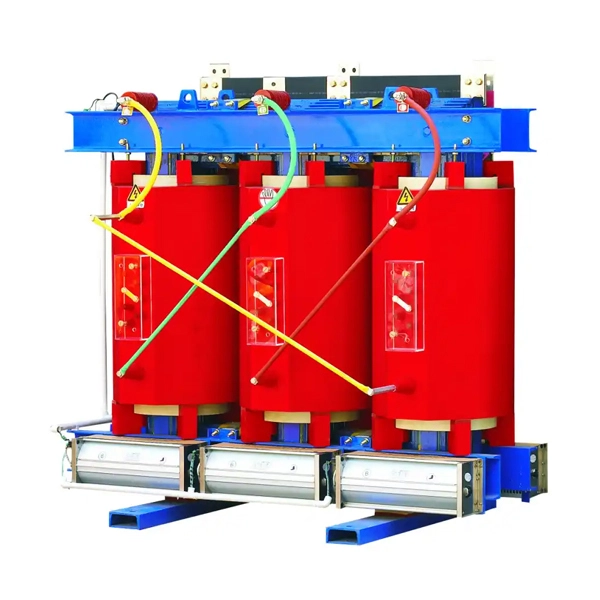

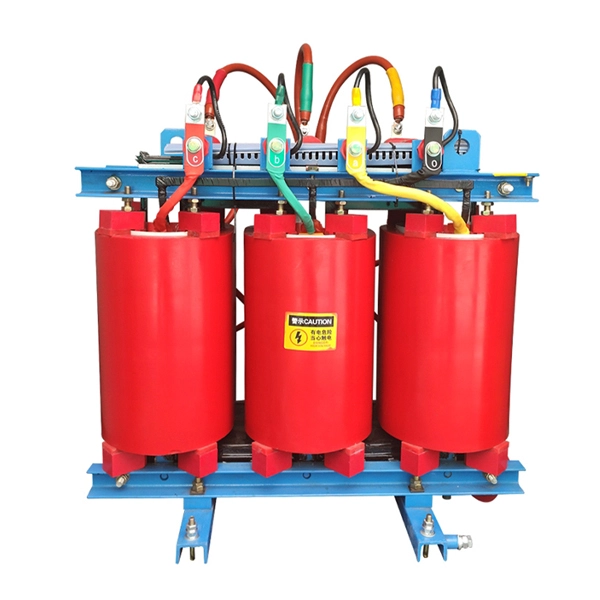

36KV乾式電源変圧器

Cotenele は中国国家電網公司の重要なパートナーの 1 つであり、当社の 36KV 乾式変圧器は国の電力システムで長期間安定して稼働しています。 Cotenele 36kV シリーズ乾式変圧器は、国家機械産業局と国家電力会社の評価と試験に合格しており、主に都市および地方の送電網、その他の産業、鉱業、送配電産業、農業プロジェクトで使用されています。

お問い合わせを送信

製品説明

長年にわたり、中国の大手変圧器輸出業者および製造業者として、Cotenele は信頼性と安定性を備えた製品を提供してきました。36KV乾式電源変圧器アフリカ、ヨーロッパ、中東などの国や地域のお客様に販売し、お客様からは満場一致で高い評価をいただいております。 Cotenele 36kV シリーズ乾式電源変圧器は、次のような特徴を持っています。低損失、低ノイズ、耐雷、高い短絡耐性、美しい外観。この製品は高度な組み立ておよび製造プロセスを備えており、信頼性が高く優れた付属品の品質を備えています。 4 つのリモート機能があります。遠隔通信、遠隔試験、遠隔調整、遠隔制御。コンピュータの遠隔制御により、現場での事務作業を必要とせずに発電所の遠隔監視を実現できます。 Cotenele 36KV シリーズの乾式電源変圧器はすべて、次のような国際規格および国内規格に準拠しています。GB/T 1094.1-2013、GB/T 1094.11-2007、GB/T 10228-2015、IEC60076-1:2011、IEC60076-11:2018等

36KV乾式変圧器の使用条件

取付位置：	屋内
周囲温度:	最高+40℃
	最大24時間平均：+35℃
	最低: -25℃
周囲湿度:	周囲の空気の相対湿度は 93% 未満である必要があります。コイル表面に水滴があってはなりません。
現場の海抜高さ	1000m未満
震度	8度未満
海抜の高さ	1000m未満
取付周囲環境：	火災、爆発、地震、化学腐食環境がないこと。

主な技術パラメータ

SC(B)10 シリーズ 36kV 乾式変圧器の技術パラメータ (35/0.4kV)

定格容量(kVA)	合成電圧			ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
定格容量(kVA)	高圧 (kV)	タッピング範囲	LV(kV)	ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
50	35～38.5	±5% ±2×2.5%	0.4	ダイナ11 Yyn0	450	1240	2.3	6
100					630	1830	2
160					790	2450	1.5
200					880	2900	1.5
250					990	3320	1.3
315					1170	3940	1.3
400					1370	4720	1.1
500					1620	5810	1.1
630					1860	6720	1
800					2160	7970	1
1000					2430	9080	0.75
1250					2830	11090	0.75
1600					3240	13450	0.75
2000					3820	15900	0.75
2500					4450	19040	0.75

SC(B)10 シリーズ 36kV 乾式変圧器の技術パラメータ (35/10kV)

定格容量(kVA)	合成電圧			ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
定格容量(kVA)	高圧 (kV)	タッピング範囲	LV(kV)	ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
800	35 38.5	±5% ±2×2.5%	3.15 6 6.3 10 10.5 11	Yyn0 ダイナ11 Yd11	2250	8210	0.95	6
1000					2670	9520	0.95
1250					3130	11270	0.85
1600					3690	13450	0.85
2000					4230	15900	0.75
2500					4860	19040	0.75
3150					6030	21400	0.7
4000					7020	25680	0.7	9
5000					8370	30480	0.6
6300					9900	35630	0.6
8000					11300	40170	0.5
10000					12900	48470	0.5
12500					15700	56420	0.4
16000					19300	66380	0.4
20000					22900	74670	0.3	10
25000					27100	88210	0.3	10

SC(B)11 シリーズ 36kV 乾式変圧器の技術パラメータ

定格容量(kVA)	合成電圧			ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
定格容量(kVA)	高圧 (kV)	タッピング範囲	LV(kV)	ベクトルグループ	無負荷損失(W)	負荷損失(W) 120℃	無負荷電流(%)	短絡インピーダンス (%)
50	35～38.5	±5% ±2×2.5%	0.4	ダイナ11 Yyn0	405	1240	2.1	6
100					570	1830	1.8
160					710	2450	1.3
200					790	2900	1.3
250					890	3320	1.1
315					1050	3940	1.1
400					1230	4720	0.9
500					1460	5810	0.9
630					1670	6720	0.8
800					1940	7970	0.8
1000					2190	9080	0.6
1250					2550	11090	0.6
1600					2920	13450	0.6
2000					3440	15900	0.6
2500					4000	19040	0.6

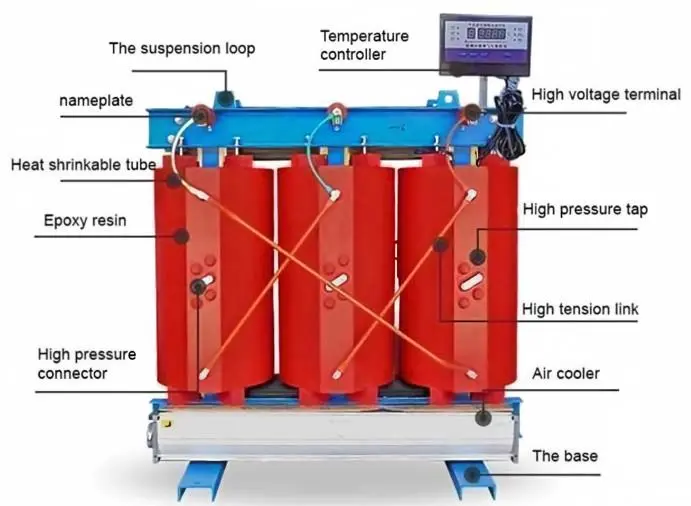

36kVシリーズ乾式変圧器の内部構造

35kV 乾式変圧器は主に次のコンポーネントで構成されます。

1.コア

高品質で高透磁率の方向性冷間圧延ケイ素鋼板を使用し、45°フルマイターステップラップ配置で組み立てられています。コア表面はエポキシ樹脂で封止されており、迷走磁束を低減し、磁気回路分布を改善し、コアノイズ、無負荷損失、無負荷電流を低減します。

2. 高電圧巻線

高圧巻線は円筒状の分割層または多層構造を採用し、層間電圧を大幅に低減します。それはエポキシ樹脂を充填した真空鋳造部分放電を最小限に抑え、電気的性能を向上させます。 DMDエポキシプリプレグを層間に使用し、表面にガラス繊維メッシュクロスを塗布して機械的強度と耐短絡耐量を高めています。

3. 低圧巻線

低電圧巻線は、熱放散を改善するために軸方向の冷却ダクトを備えた箔巻き構造を使用しています。端はエポキシ樹脂で封止され、完全に硬化して固体アセンブリを形成します。

4. 断熱システム

エポキシ樹脂または他の樹脂化合物が主な絶縁体として使用されます。巻線は真空下で鋳造され、硬化後は堅牢なモノリシック構造を形成します。

5. 冷却と温度の監視

冷却装置（自然空冷または強制空冷）と温度センサーを備え、総合的な温度検知・保護システムの搭載が可能です。

6. その他のコンポーネント

高圧ブッシングコンセント、リフティングラグ、上下クランプフレーム、低圧端子、銘板、タッピングコネクタなど

36kVシリーズ乾式変圧器の製品特長

1. 耐火性および難燃性:エポキシ樹脂は本質的に不燃性であり、火災を起こしません。爆発の危険はありません。

2.環境に優しい：油を使用していないので油汚れの心配がありません。

3. 高い機械的強度:レジンキャスト巻線は堅牢で、強力な短絡耐性を備えています。

4.優れた電気的性能:低い部分放電レベルと高いインパルス耐性レベル (雷およびスイッチング)。

5. 低損失と低ノイズ:高品質のシリコン鋼と高度なコアスタッキングにより、無負荷損失と可聴ノイズが低減されます。

6.優れた過負荷能力:クラス F または H 絶縁は高い熱耐久性を提供し、重大な過負荷動作を可能にします。

7. 防湿・防塵性:巻線表面には防食ワニスを塗布しており、粉塵や湿気の多い環境でも安定した性能を発揮します。

8. メンテナンスが簡単:オイルの取り扱いはありません。長期停止後は、簡単な乾燥処理のみが必要です。基本的にメンテナンスフリーです。

9. コンパクトかつ軽量：設置面積が小さく、設置コストが低くなります。

10. インテリジェントな温度制御:オプションのスマート温度監視システムは、巻線温度を自動的に検出して表示し、冷却ファンを開始/停止し、アラームとトリップ信号を提供します。

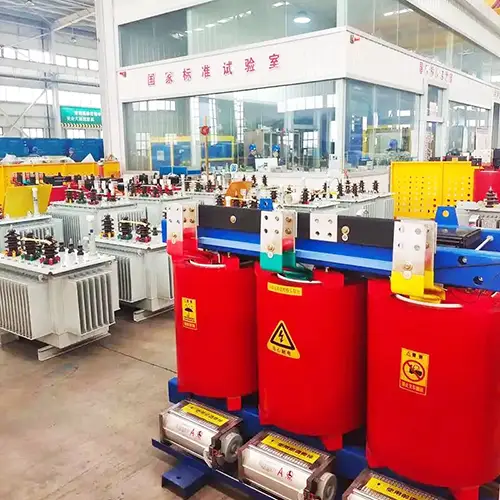

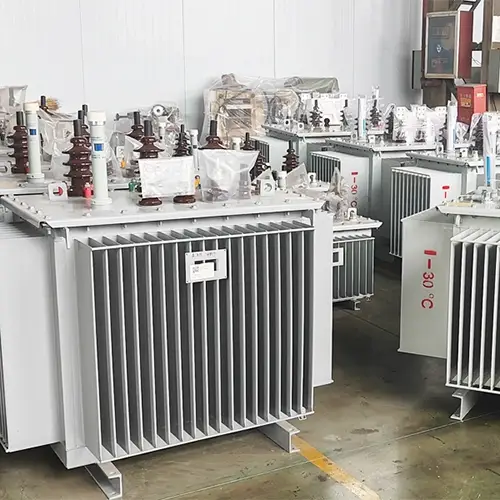

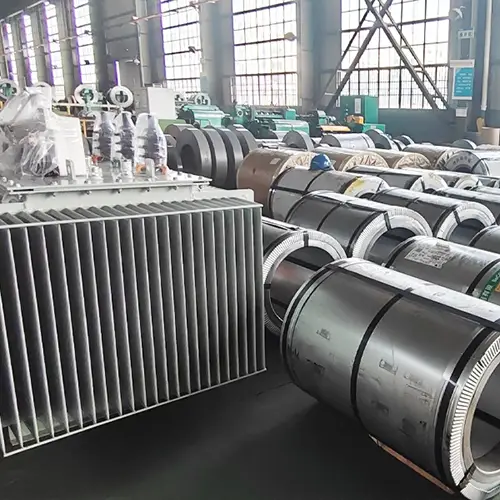

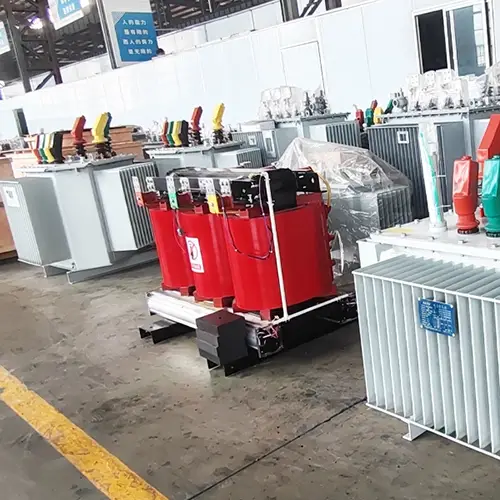

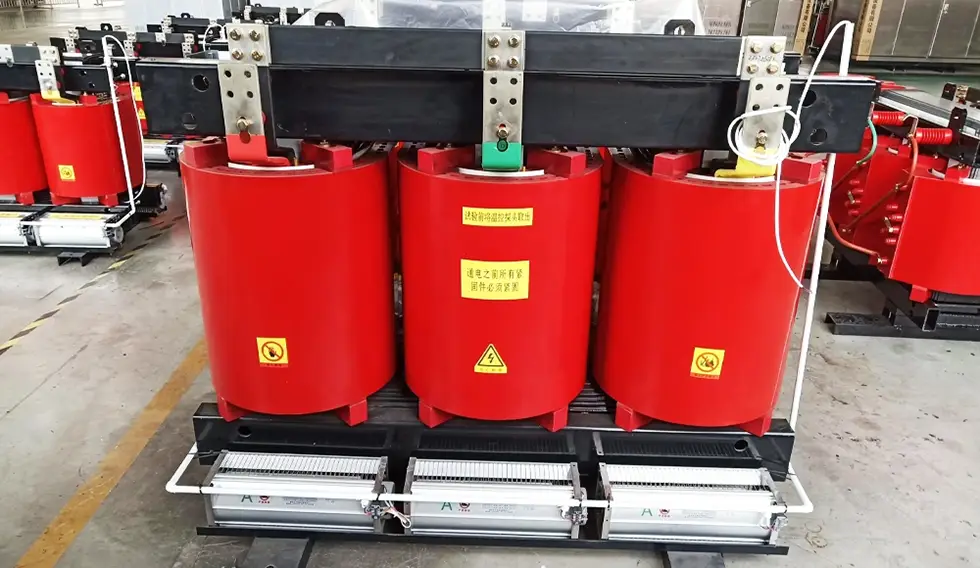

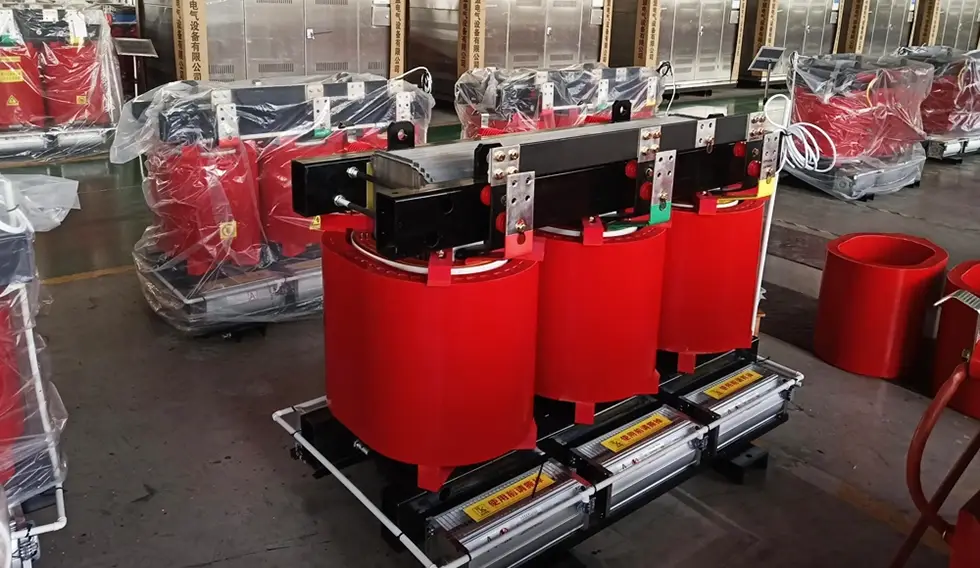

ワークショップショー

FAQ（よくある質問）

Q1: 36kV シリーズ乾式変圧器で利用可能な最大容量はどれくらいですか?

A: 国家規格 GB/T 10228 によると、36kV 乾式変圧器の従来の容量範囲は 30 ～ 2500 kVA です。ただし、GB/T 10228 の最新バージョンでは、この範囲が 25000 kVA に拡張されました。特定のユーザーのニーズに基づいて、より大きな容量をカスタマイズすることもできます。

Q2: 36kVシリーズ乾式変圧器は屋外に設置できますか?

A: はい、屋外バージョンも利用可能です。ただし、適切な保護レベルを選択する必要があります。通常、IP00 はエンクロージャレス (屋内使用)、IP20 は 12 mm を超える固形物に対する保護、IP23 は雨や雪に対する保護を提供します。屋外設置の場合は、追加の保護ハウジングを備えた IP23 以上を推奨します。

Q3: 36kV シリーズ乾式変圧器はどのように冷却されていますか?また、強制空冷によりどの程度出力が向上しますか?

A: 冷却方法は次のように分類できます。自然空冷(AN)そして強制空冷（AF）。自然空冷条件下では、変圧器は定格容量で継続的に動作できます。強制空冷により出力容量を最大50%向上させることができ、断続的な過負荷運転に適しています。

Q4: Cotenele 36kV シリーズ乾式変圧器のエネルギー効率レベルはどのように分類されますか?

A: 国家規格 GB 20052-2024「電力変圧器の最小許容値とエネルギー効率グレード」によれば、当社の 36kV シリーズ乾式変圧器は 3 つのエネルギー効率グレードに分類されます。グレードI、グレードII、グレードIII。グレード I は損失が最も少ない最高レベルです。より高いエネルギー効率レベルを選択すると、長期的な運用コストを大幅に削減できます。

Q5: 36kV 乾式変圧器と 10kV 乾式変圧器の主な違いは何ですか?

A: 主な違いは電圧レベルにあります。 36kV 変圧器の高電圧定格は 36kV で、36kV 送電網から直接供給できるため、中間の 10kV 変電所リンクが不要になり、システム投資とメンテナンスのコストが削減されます。さらに、36kV レベルでは、より高い絶縁強度、より大きな電気的空間距離、およびより長い沿面距離が必要となるため、設計および製造コストが増加します。 10kV 乾式変圧器は、従来の配電システムでより一般的に使用されます。

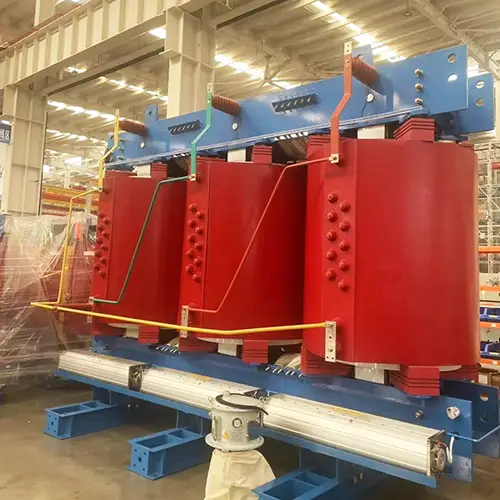

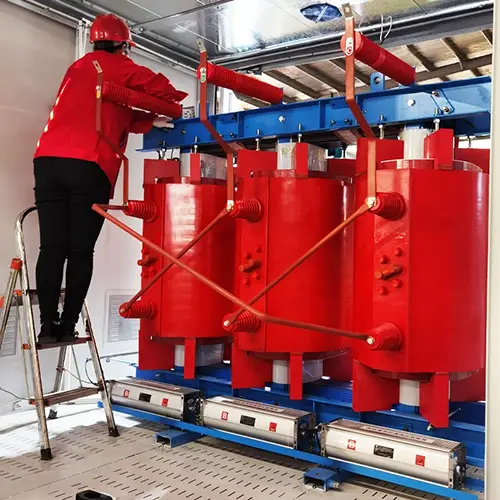

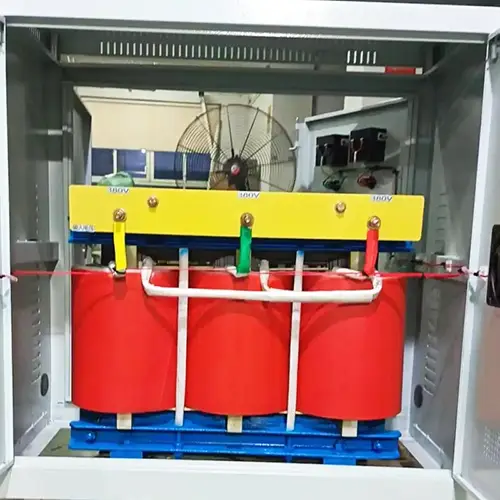

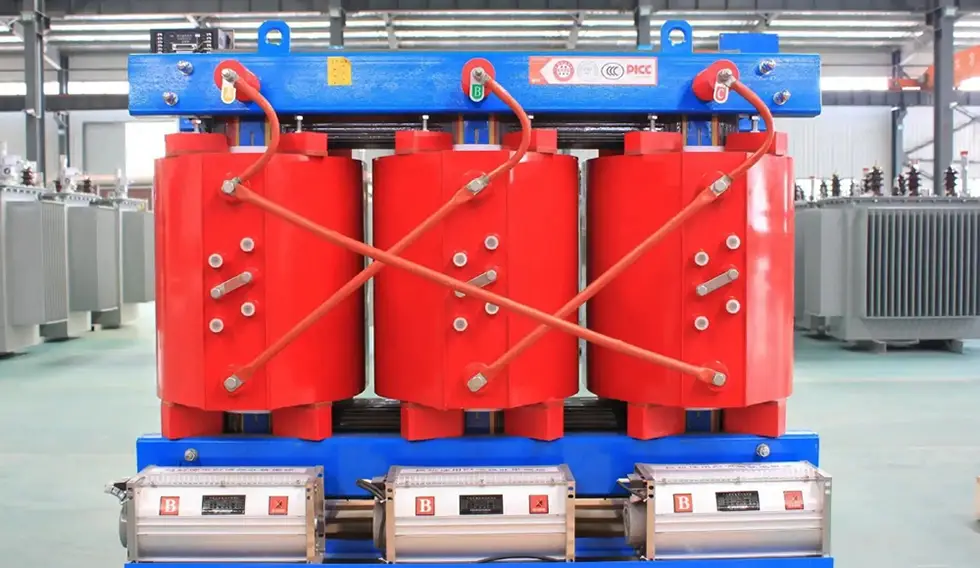

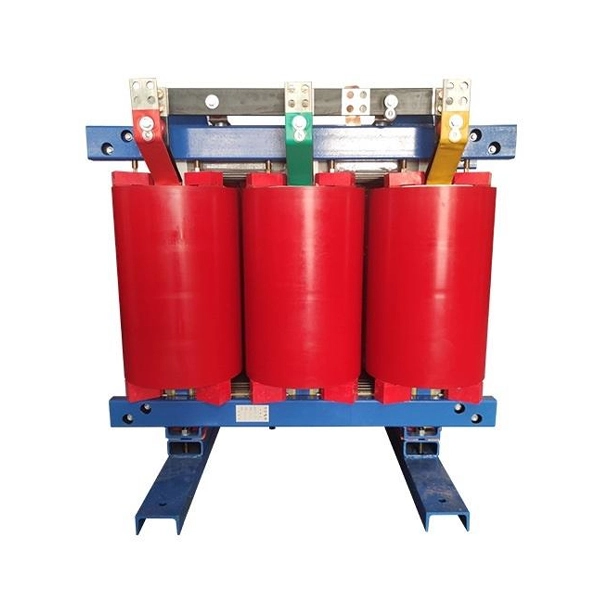

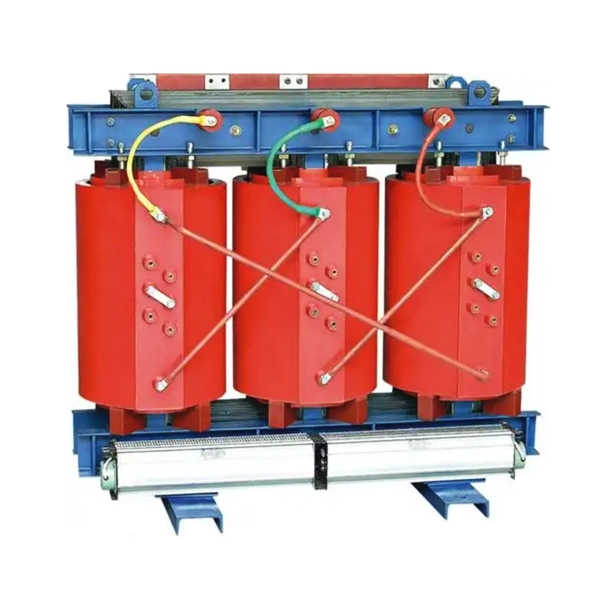

製品ショー
