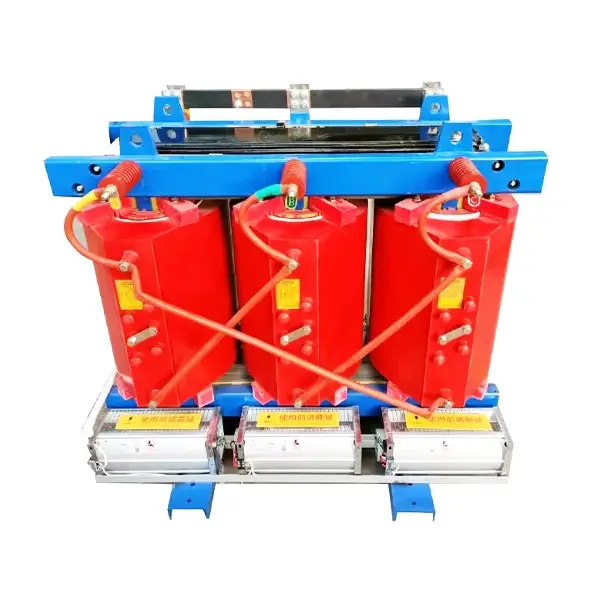

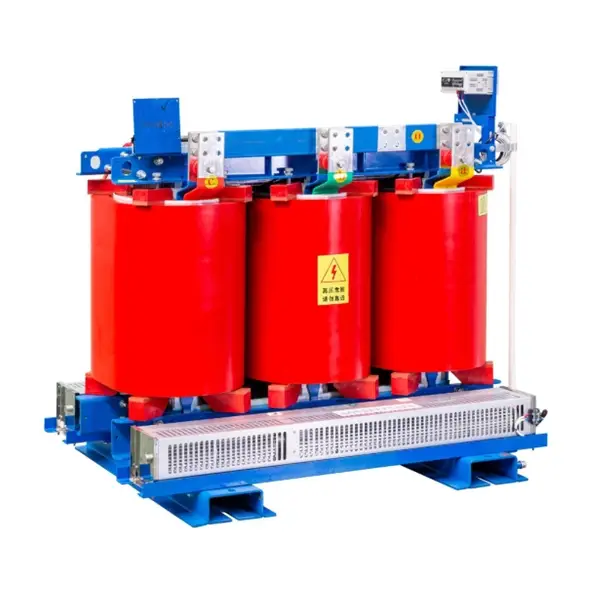

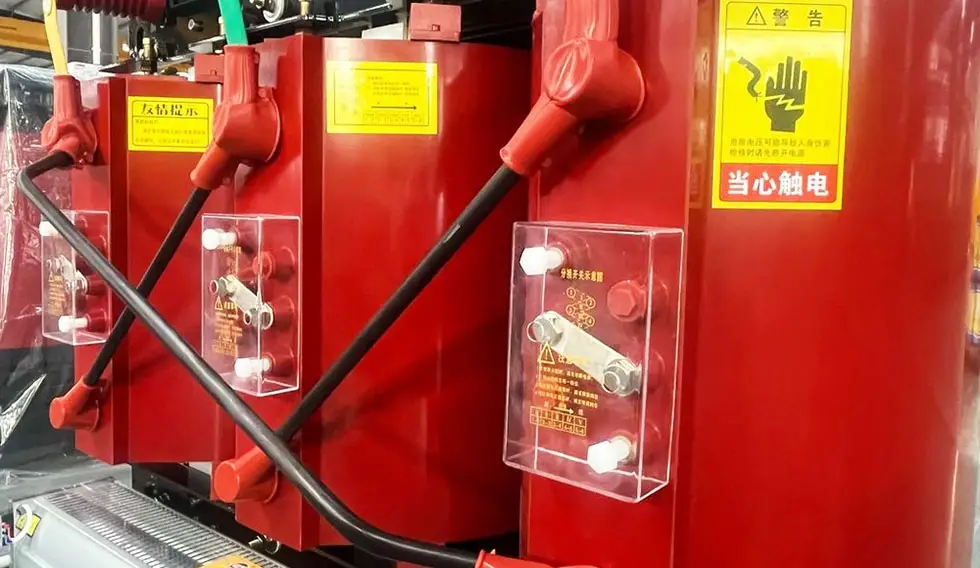

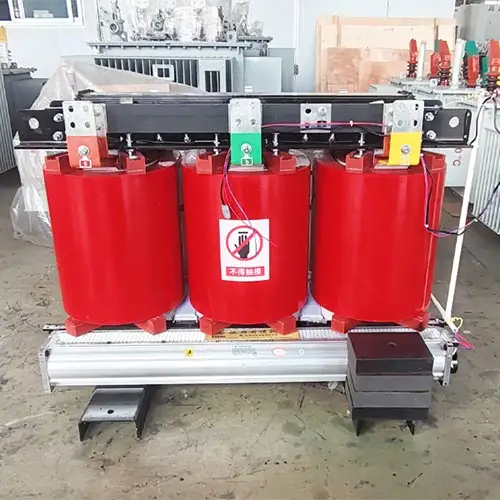

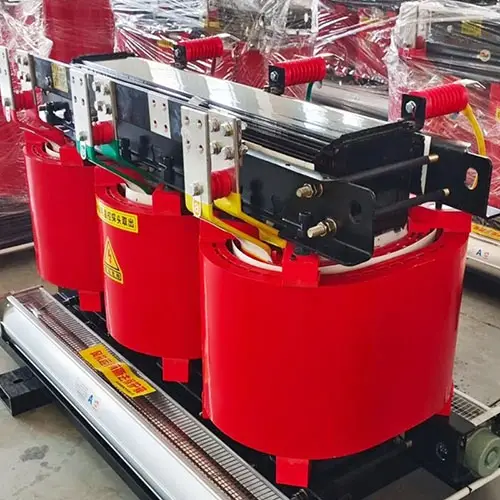

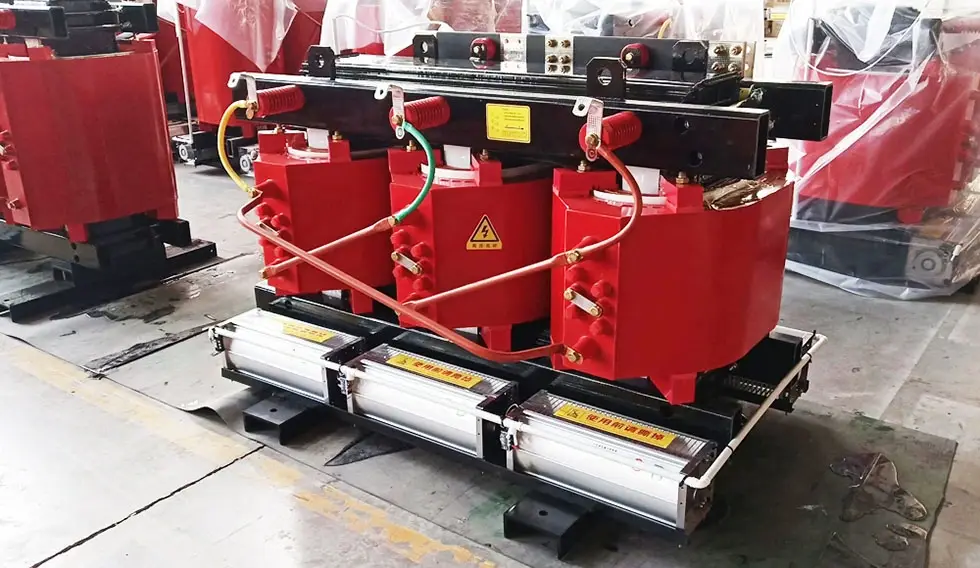

Cotenele は、20KV 乾式配電変圧器中国から。当社の20KV乾式変圧器は、より長い電源半径、より低い電圧降下、低減されたライン損失、および非鉄金属の消費量の削減。これらの 20kV 乾式変圧器は、高層ビル、商業センター、石油化学工場、鉱山、発電所、空港、その他多くの場所で使用されることが増えています。

の20KV 乾式配電変圧器Cotenele 社製の 20kV 配電システムの重要な機器です。電圧レベルは 10kV ～ 35kV です。これは 10kV 配電線の欠点を補うもので、中国国家電力網公司および各省が推奨する重要な配電製品です。 20kV乾式変圧器は主に固体絶縁材と空冷方式を採用しています。それは持っています優れた安全性能、良好な環境適合性、低いメンテナンス要件、現代の配電システムではますます普及しています。乾式変圧器は油入変圧器と異なり、油漏れ、火災の危険、環境汚染などの問題がありません。当社の 20KV 乾式変圧器は関連する国際規格に準拠していますIEC 60076-11 および IEEE C57.12.01.

主な技術パラメータ

動作条件

通常のサービス条件:

1. 標高：≤1000m（標準タイプ）

2. 周囲温度:

3. 最高: +40°C

4. 最低温度：-25℃（屋外乾燥タイプ）。 -5℃（室内乾燥型）

5.月平均最高気温：30℃

6. 年間平均最高気温：20℃

7. 相対湿度: 93% 未満である必要があります。コイル表面に結露がないこと

8. 電源: 三相電圧はほぼ対称である必要があります。電圧波形はほぼ正弦波である必要があります

特別な条件:

標高 1000m を超える場合は、高度変更 (プラトー) 乾式変圧器を供給できます。

20kV乾式変圧器とは何ですか?

A 20kV乾式変圧器コアと巻線が絶縁油に浸されていない一次定格電圧20kVの変圧器です。代わりに、依存するのは、冷却用の空気対流だから「ドライタイプ」という名前がついたのです。簡単に言えば、コアとコイルにはオイルが充填されていません。それらは通常エポキシ樹脂で固体絶縁されています。

その動作原理は以下に基づいています電磁誘導。一次（高電圧）巻線に交流電流が流れると、鉄心に交流磁束が発生します。この磁束は二次 (低電圧) 巻線と結合し、そこに起電力 (EMF) を誘導します。一次巻線と二次巻線の適切な比率を選択することにより、20 kV の入力電圧を、0.4 kV、10 kV、またはその他の電圧レベルなどの目的の出力電圧まで下げる (または上げる) ことができます。

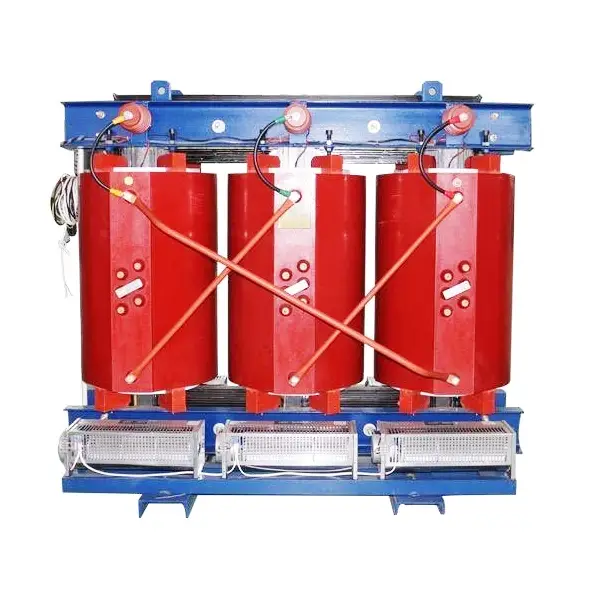

内部構造は主に次​​の部分で構成されます。

1.コア:損失を低減するための 45° フルマイタージョイントを備えた冷間圧延方向性電磁鋼板積層品で作られています。コアは穴のないバンドと剛性の高いプルプレート機構を使用してクランプされ、その表面は湿気や錆から保護するために特殊な樹脂でコーティングされることがよくあります。

2. 巻線:低電圧 (LV) 巻線は、列ごとに 2 つの軸方向冷却ダクトを使用して、専用の箔巻線機で全幅の銅箔で巻かれます。高電圧 (HV) 巻線には、1 つの軸方向冷却ダクトを備えた分割層タイプの構造が使用されています。どちらの巻線も、標準化された金属ダクト プレートを備えたハニカム タイプの冷却ダクトを備えており、優れた熱放散を実現します。

3. 断熱システム:電気的クリアランスを確保するために、HV 巻線と LV 巻線の間に絶縁シリンダーが配置されます。コイルアセンブリ全体は、エポキシ樹脂で真空注型、緻密で空隙のない固体構造を形成し、高い機械的強度、優れた電気絶縁性、優れた耐湿性を提供します。

4. 温度制御システム:埋め込み温度センサー (通常は LV コイルの上部に配置) が巻線の温度を継続的に監視します。このシステムは、各相の温度を自動的に順次 (周期的に) 表示し、過熱保護のためのアラームとトリップ接点を備えています。

製品の特徴

20kV 乾式変圧器には次のような注目すべき特長があります。

1.「3 つの安値と 3 つの高値」:低損失、低ノイズ、低部分放電。高い機械的強度、高い電気的強度、および高い熱耐久性。

2.安全で環境に優しい：難燃性、防爆性、非汚染性。ロードセンターに直接設置できます。

3. 強力な短絡耐性能力:エポキシ鋳造ボディは、損傷することなく短絡電気力学的力に耐える緻密な構造を持っています。

4. 低い部分放電レベル:10pC未満に制御できます（一部のプレミアム製品は5pC未満に達します）。

5.優れた耐湿性：湿度 100% で正常に動作できます。シャットダウン後、再通電する前に予備乾燥する必要はありません。

6.高い過負荷容量:強制空冷なしで 120% の負荷で継続的に実行できます。強制空冷 (AF) により、150% の定格負荷に耐えることができます。

7. メンテナンスフリー:損失が少なく経済的な動作。基本的にメンテナンスフリー。

8. コンパクト&軽量:設置面積が小さく、設置コストが低い。

製品分類 20kV乾式変圧器用

製品の利点

1. 供給パフォーマンスの向上:伝送距離の延長、電圧低下の最小化、およびライン損失の低減により、優れた電力品質が得られます。

2. 大幅なエネルギー効率:極めて低い無負荷損失と負荷損失を特徴としており、最新の厳しい要件を完全に満たしています。GB20052-2024エネルギー効率基準。

3.柔軟な設置:石油封じ込めピットや防火壁を必要とせずにロードセンターで分散化できるため、設備投資が削減されます。

4. 低い運用コスト:メンテナンスフリーの設計により、全体的な運用コストが削減されます。

5.高い信頼性:高い機械的強度、優れた耐震性能、優れた雷衝撃耐性を備えています。

6. 強い適応性:湿気やほこりの影響を受けにくいため、高い防火要件、変動する負荷、または汚染/湿気の多い条件を伴う過酷な環境に適しています。

アプリケーションシナリオ

20kV 乾式変圧器は以下の分野で広く使用されています。

1. 都市インフラ:都市送電網のアップグレード、高層ビル、ビジネスセンター、商業施設

2. 公共施設：劇場、病院、ホテル、学校

3. 交通手段:トンネル、地下鉄、駅、港、空港

4. 発電と配電:発電所、地下変電所、パッケージ変電所、発電所

5. 産業部門:石油化学、鉱山、工場作業​​場、CNC 機械

6. 再生可能エネルギーとデータセンター:風力発電、太陽光発電プロジェクト、クラウド コンピューティング センター

7. 特別な場所:研究室、人口密集地域の都市変電所、および防火/爆発/防湿が必要なあらゆる現場

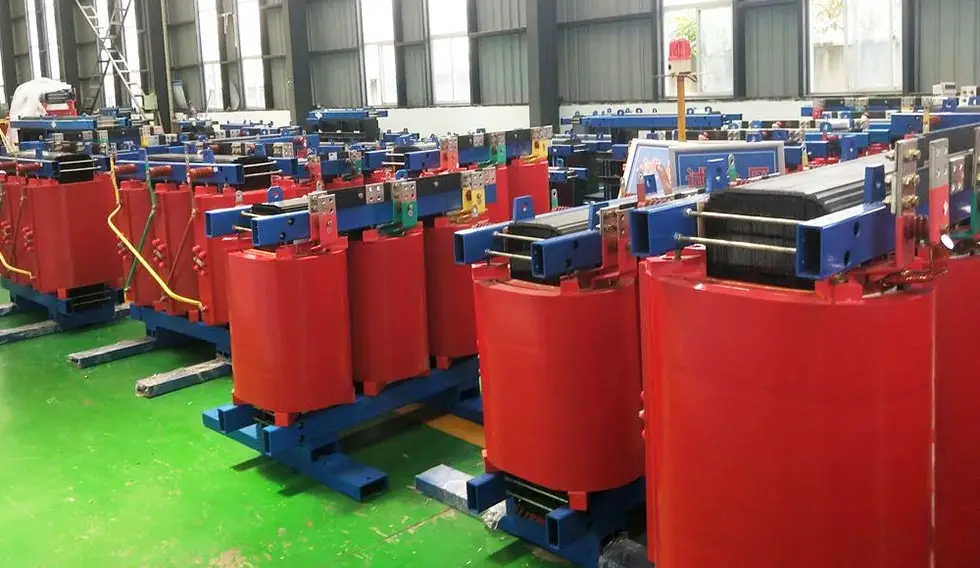

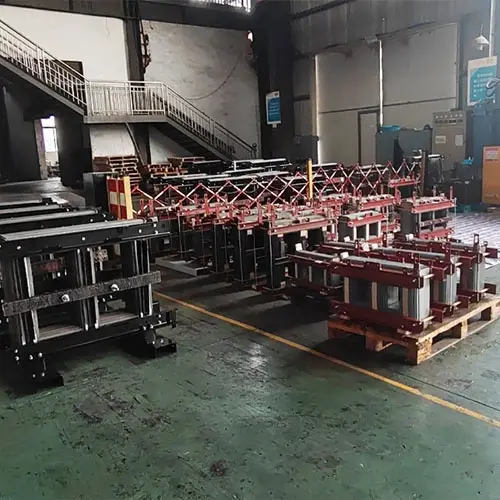

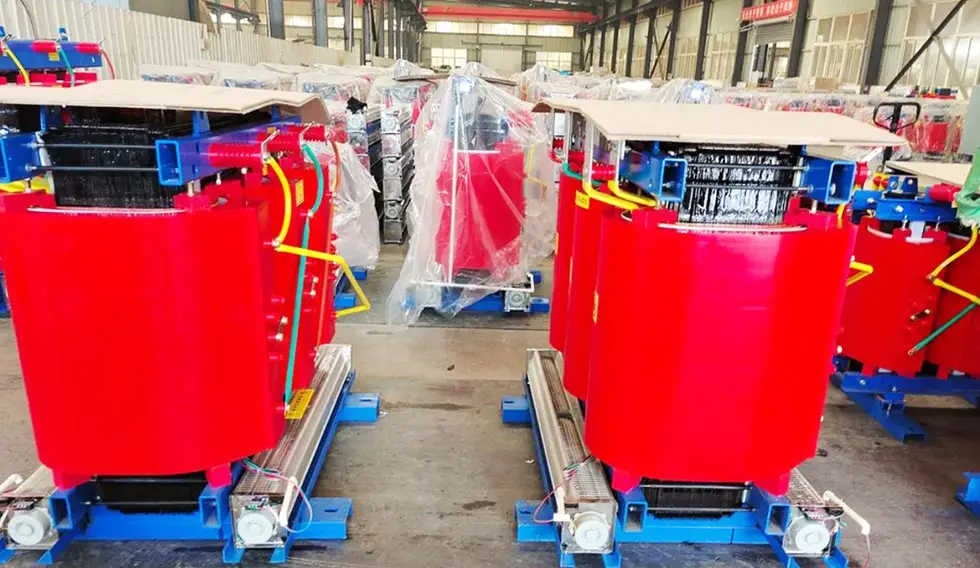

ワークショップショー

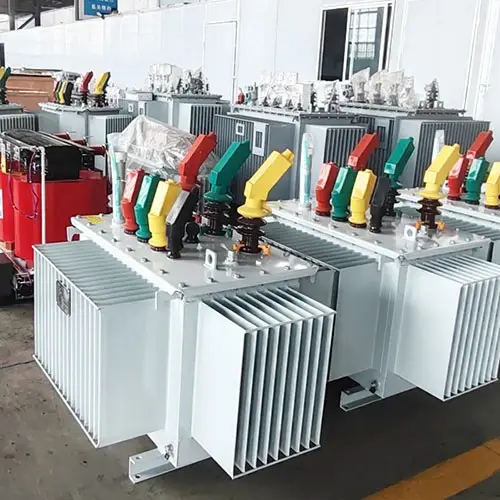

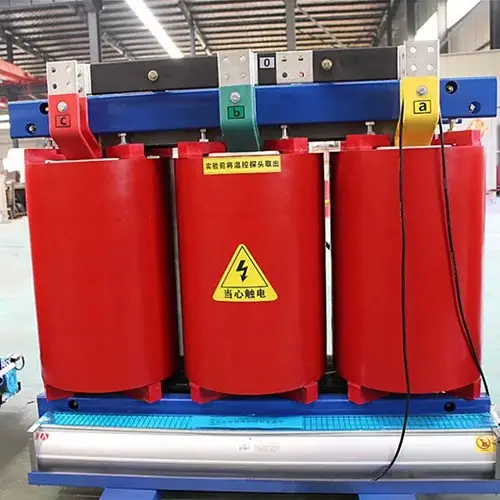

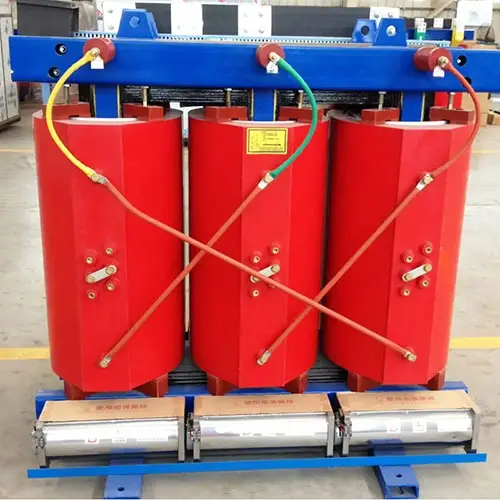

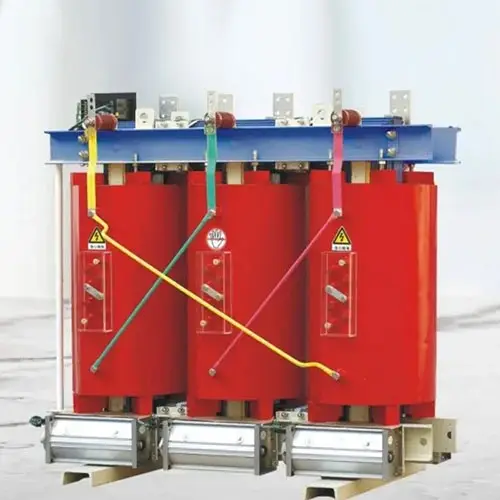

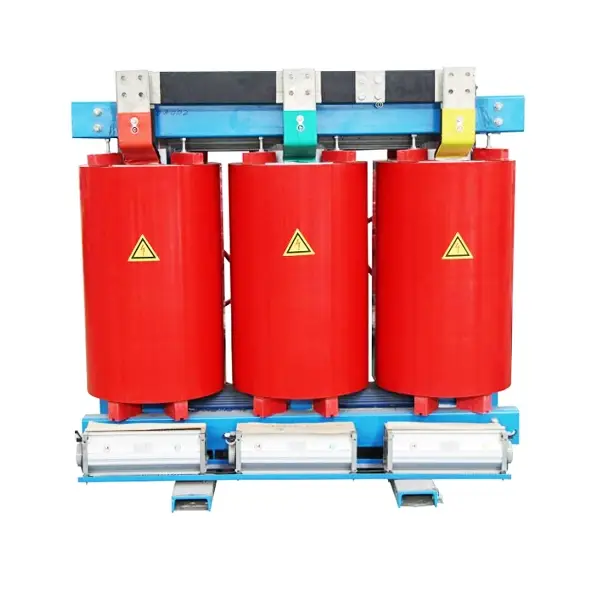

製品ショー
